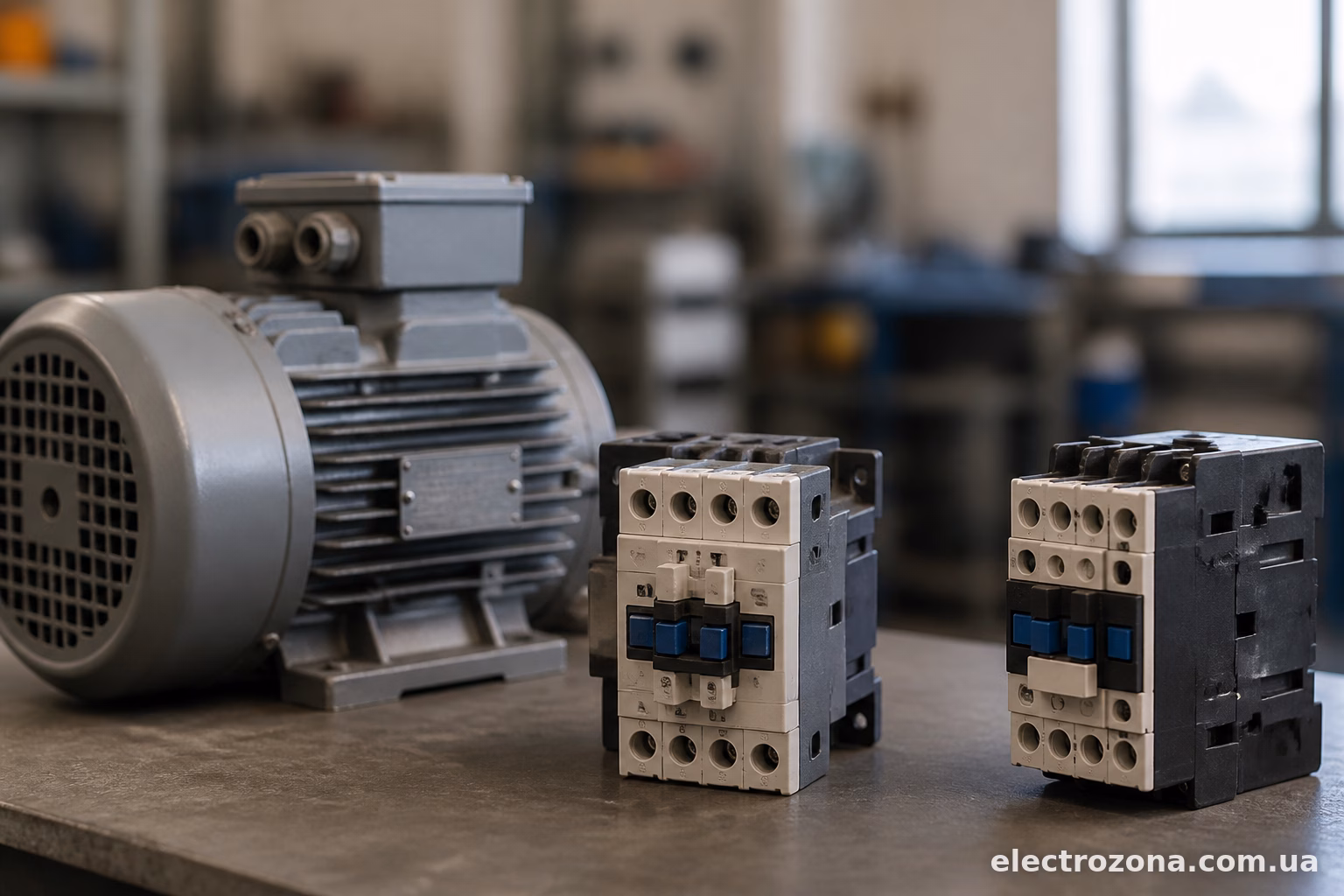

Контактор для двигуна 11 кВт підбирають не за потужністю напряму, а за номінальним струмом двигуна з урахуванням категорії застосування та пускових навантажень. Багато хто бере контактор “на око” за потужністю в паспорті, а потім дивується, чому котушка гуде, а контакти обгорають вже через рік. Розберемося, як рахувати правильно.
Скільки струму споживає двигун 11 кВт
Для трифазного асинхронного двигуна номінальний струм рахується за формулою:
I = P / (√3 × U × cosφ × η)
Для двигуна 11 кВт при напрузі 380В, cosφ близько 0,85 і ККД (η) приблизно 0,88-0,9, номінальний струм виходить в районі 21-23 А. На практиці виробники двигунів (АИР, 5А тощо) вказують цей параметр прямо в паспорті — зазвичай саме 22 А для 380В або трохи більше, залежно від конкретної моделі.
Тобто орієнтуватись треба саме на паспортне значення струму двигуна, а не рахувати самостійно кожен раз — цифри можуть відрізнятись на пару ампер залежно від виробника.

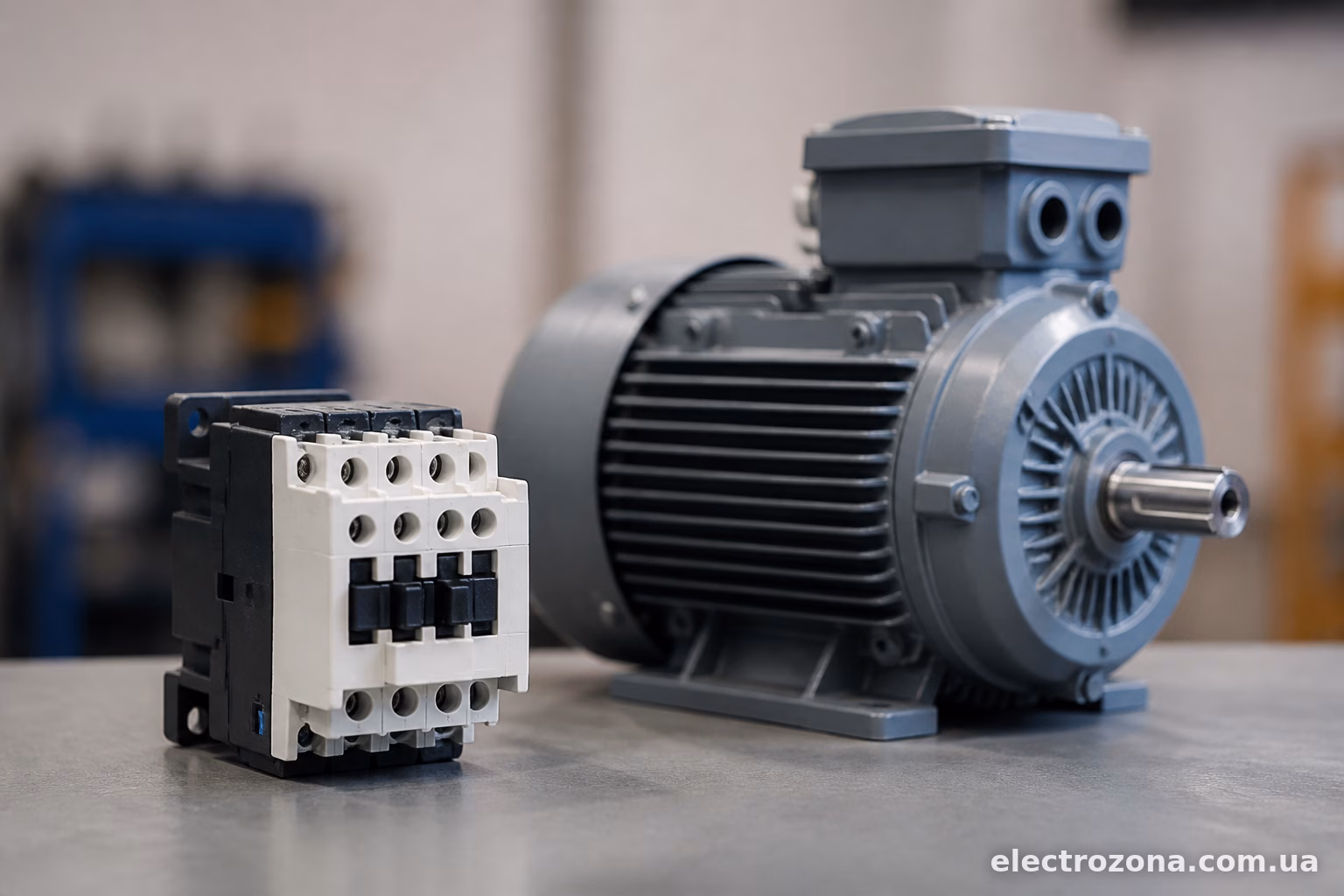

Категорія застосування — AC-3 чи AC-4
Це той момент, який часто пропускають, а він критично важливий.
Для звичайного асинхронного двигуна з коротко замкненим ротором, який працює в нормальному режимі (пуск — робота — зупинка без частих реверсів), потрібна категорія AC-3. Це стандартний режим для насосів, вентиляторів, конвеєрів.
Якщо ж двигун працює з частими пусками-зупинками, реверсом, гальмуванням противмиканням (наприклад, у підйомних механізмах чи деяких верстатах) — потрібна категорія AC-4. Контактори AC-4 розраховані на важчі умови, і той самий апарат в категорії AC-4 витримує суттєво менший струм, ніж в AC-3.
Наприклад, контактор, який в AC-3 тримає 32А, у AC-4 може бути розрахований лише на 20А. Тому якщо на етикетці контактора вказано “AC-3: 32A” — це не означає автоматично, що він підходить для важкого режиму роботи.
Пусковий струм — головна пастка
Ось де починаються реальні проблеми. Асинхронний двигун при пуску споживає струм у 6-7 разів більший за номінальний. Для нашого двигуна 11 кВт це означає пусковий струм 130-160 А, хоч і на дуже короткий проміжок часу — зазвичай долі секунди, максимум пару секунд.
Контактор повинен витримувати цей кидок без залипання контактів і без прогорання. Саме тому номінальний струм контактора підбирають з запасом, а не впритул до розрахункового значення двигуна.
Практичне правило: беріть контактор на категорію струму вище, ніж номінальний струм двигуна. Якщо двигун споживає 22А, дивіться контактор на 25А або навіть 32А в категорії AC-3. Це не марнотратство — це нормальний інженерний запас, який рятує контактор від деградації контактної групи вже за перші місяці експлуатації.

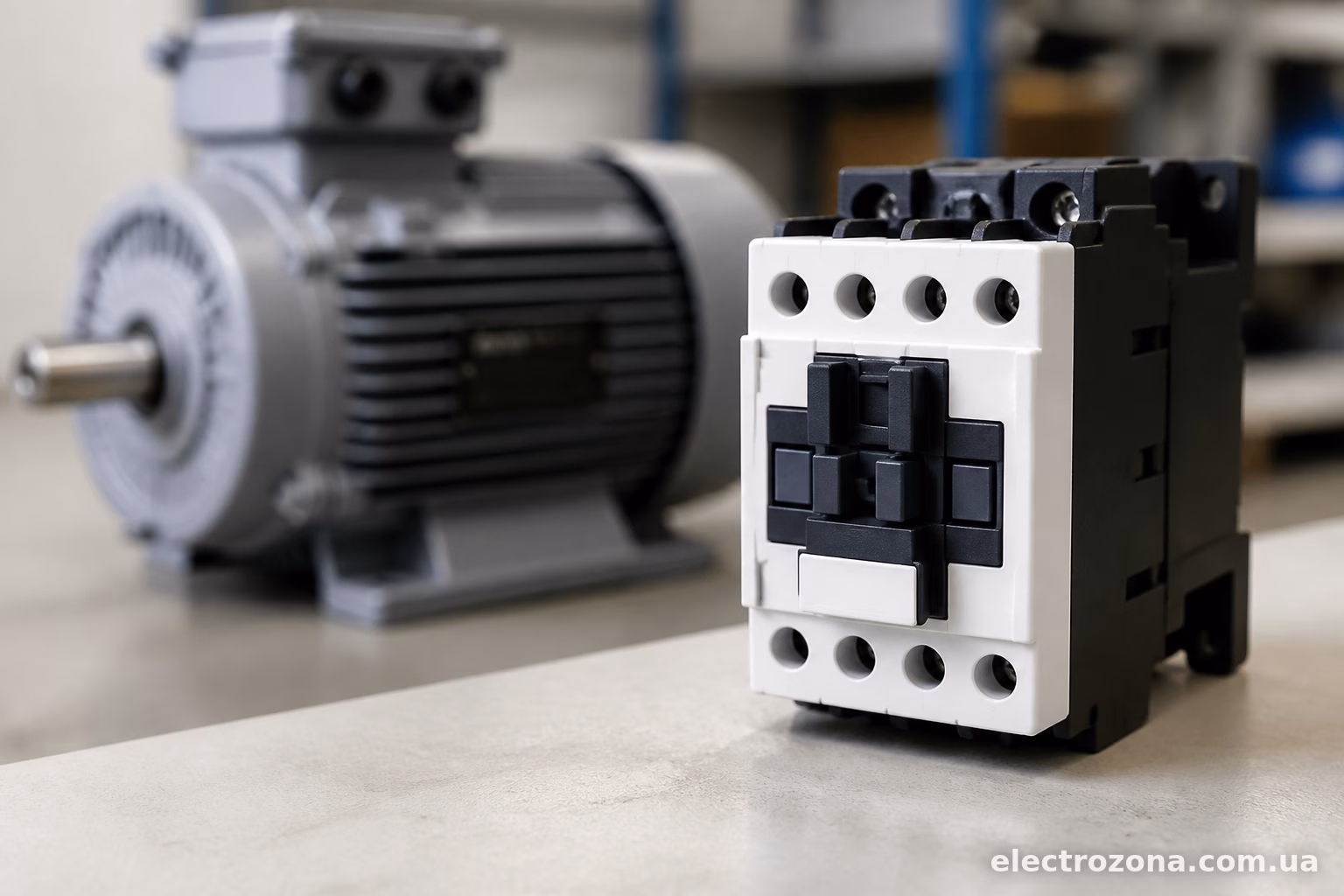

Конкретні моделі, які підходять
Для двигуна 11 кВт з номінальним струмом близько 22А зазвичай беруть контактор наступного типорозміру:
- Schneider Electric LC1D25 — контактор на 25А в AC-3, класична робоча модель, яку ставлять і на насосні станції, і на промислові лінії.
- ABB AF26-30 — теж 25-30А діапазон, трохи компактніший корпус, зручний для щитів з обмеженим простором.
- IEK КМИ-23210 — бюджетний варіант на 25А, який часто ставлять там, де немає жорстких вимог по ресурсу, наприклад, у приватних майстернях чи на дачних насосних станціях.
- Chint NC1-2510 — ще один поширений варіант з китайського сегмента, працює цілком нормально при адекватному навантаженні, хоча ресурс механічних спрацювань трохи нижчий за європейські аналоги.
Якщо є частий пуск-стоп режим (наприклад, компресор, який вмикається по тиску десятки разів на день), варто взяти контактор на 32А замість 25А — це додасть запасу ресурсу і зменшить знос контактів.
Котушка керування — на яку напругу брати
Контактори продаються з різними котушками: 24В, 110В, 220-230В змінного струму, іноді постійного струму окремо.
Для більшості побутових і напівпромислових щитів беруть котушку на 220-230В — вона підключається безпосередньо від фазного проводу через кнопку “пуск/стоп” або через реле контролю.
Якщо схема керування будується через ПЛК або через систему автоматики з низьковольтними виходами, тоді доречніша котушка 24В постійного струму — це безпечніше і сумісніше з промисловою автоматикою.
Важливий нюанс: якщо контактор часто спрацьовує (десятки разів на годину), краще брати котушку змінного струму з механізмом плавного втягування, бо котушки постійного струму при частих циклах можуть перегріватися швидше.

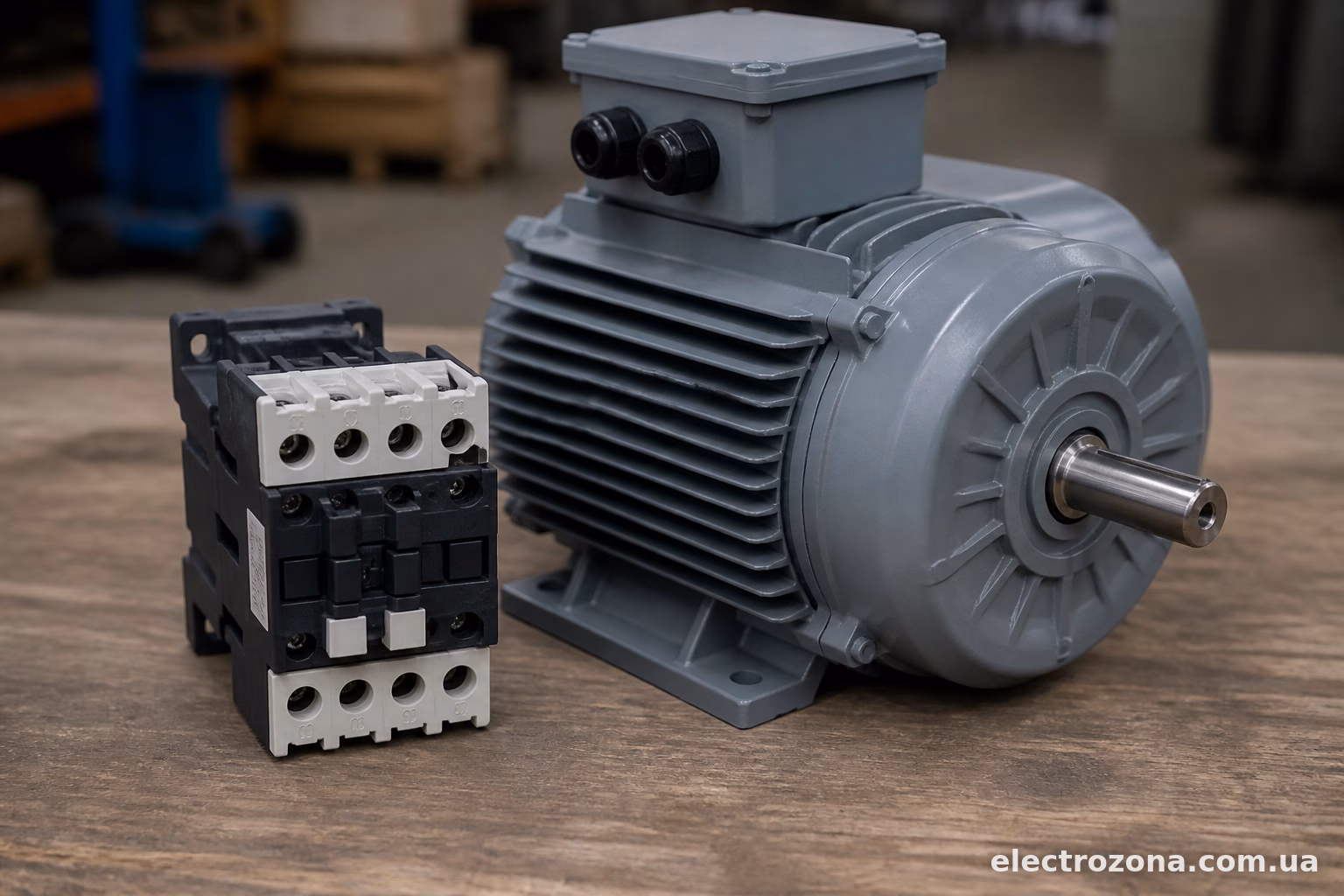

Теплове реле — обов’язковий тандем
Сам контактор не захищає двигун від перевантаження — він тільки комутує силове коло. Для повного захисту потрібне теплове реле (реле перевантаження), яке ставиться в парі з контактором і відключає ланцюг при тривалому перевищенні струму.
Теплове реле підбирається під той самий струм, що і двигун — тобто на діапазон, який охоплює 22А (наприклад, реле з діапазоном регулювання 18-25А). Більшість виробників (Schneider, ABB, IEK) випускають теплові реле, які механічно кріпляться прямо під контактор того ж типорозміру — це зручно і економить місце в щиті.
Без теплового реле контактор буде вмикати-вимикати двигун за командою, але ніяк не відреагує, якщо двигун почне тягнути підвищений струм через заклинювання механізму чи просідання напруги в мережі. Двигун в такому разі просто згорить, а контактор навіть не помітить проблеми.
Типові помилки при виборі
Найчастіша помилка — брати контактор впритул за паспортним струмом двигуна без жодного запасу. У результаті вже за кілька місяців контакти обгорають, з’являється характерне гудіння і залипання.
Друга помилка — плутати категорію AC-3 і AC-4, беручи дешевший контактор під важкий режим роботи. Це призводить до передчасного виходу з ладу буквально за тижні активної експлуатації.
Третя — ігнорувати теплове реле, розраховуючи, що автоматичний вимикач у щиті і так захистить двигун. Автомат реагує на значно вищі струми і з набагато довшою затримкою, ніж потрібно для захисту обмоток двигуна від перегріву.
І ще один момент — забувають про механічний ресурс контактора. Дешеві моделі витримують 100-150 тисяч циклів вмикання, тоді як європейські бренди — 1 мільйон і більше. Для об’єкта з частими пусками (кілька разів на годину, щодня) це різниця в роках служби контактора.
Для двигуна 11 кВт оптимальний вибір — контактор на 25-32А категорії AC-3 (або AC-4 при важкому режимі), з тепловим реле на відповідний діапазон струму і котушкою під наявну схему керування. Такий підбір дає нормальний запас міцності, не переплачуючи за зайву потужність, і забезпечує стабільну роботу без несподіваних відмов у найневчасніший момент.
