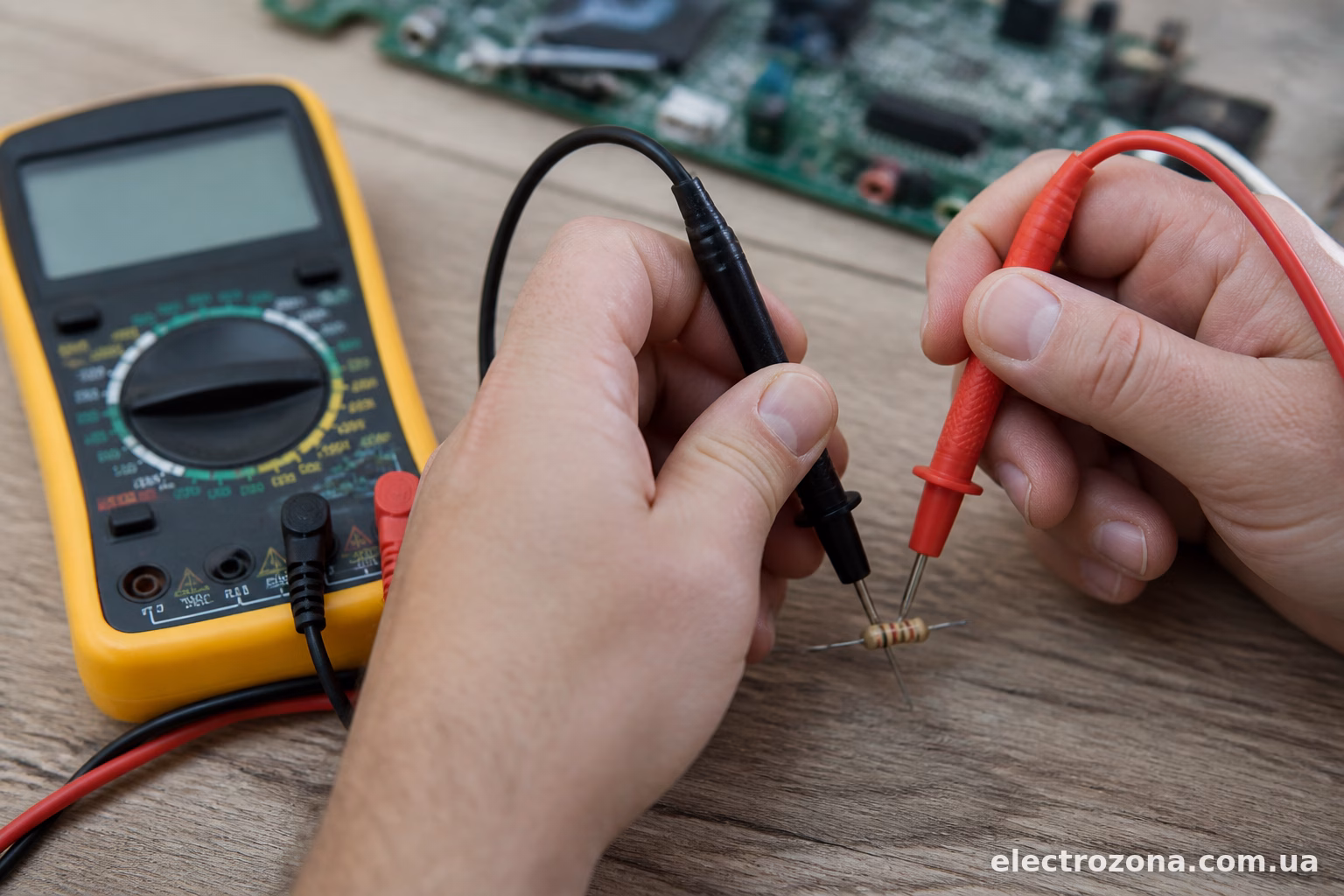

Опір — це та величина, яку найпростіше зіпсувати неправильним вимірюванням. Здавалося б, крутиш перемикач на позначку з омами, тицяєш щупи — і готово. Але саме тут початківці найчастіше отримують криві цифри або взагалі “1” на дисплеї, яке насправді означає перевантаження, а не нескінченний опір.
Розберемо все по порядку — від підготовки мультиметра до типових ситуацій, коли вимірювання опору реально потрібне в побуті чи на об’єкті.
Що таке опір і навіщо його міряти
Опір показує, наскільки матеріал перешкоджає проходженню струму. Міряється в омах (Ω), кіло-омах (кОм) і мега-омах (МОм).
На практиці опір міряють, коли:
- перевіряють цілісність кабелю чи проводу (обрив — це нескінченний опір);
- тестують резистори перед монтажем у схему;
- діагностують обмотки двигунів, трансформаторів, реле;
- перевіряють запобіжники — цілий він чи перегорів;
- шукають коротке замикання в проводці.
Головне правило, яке новачки часто ігнорують: опір міряють тільки на знеструмленому колі. Якщо в ланцюгу є напруга, мультиметр покаже нісенітницю, а в гіршому випадку — згорить запобіжник усередині приладу або й сам прилад.

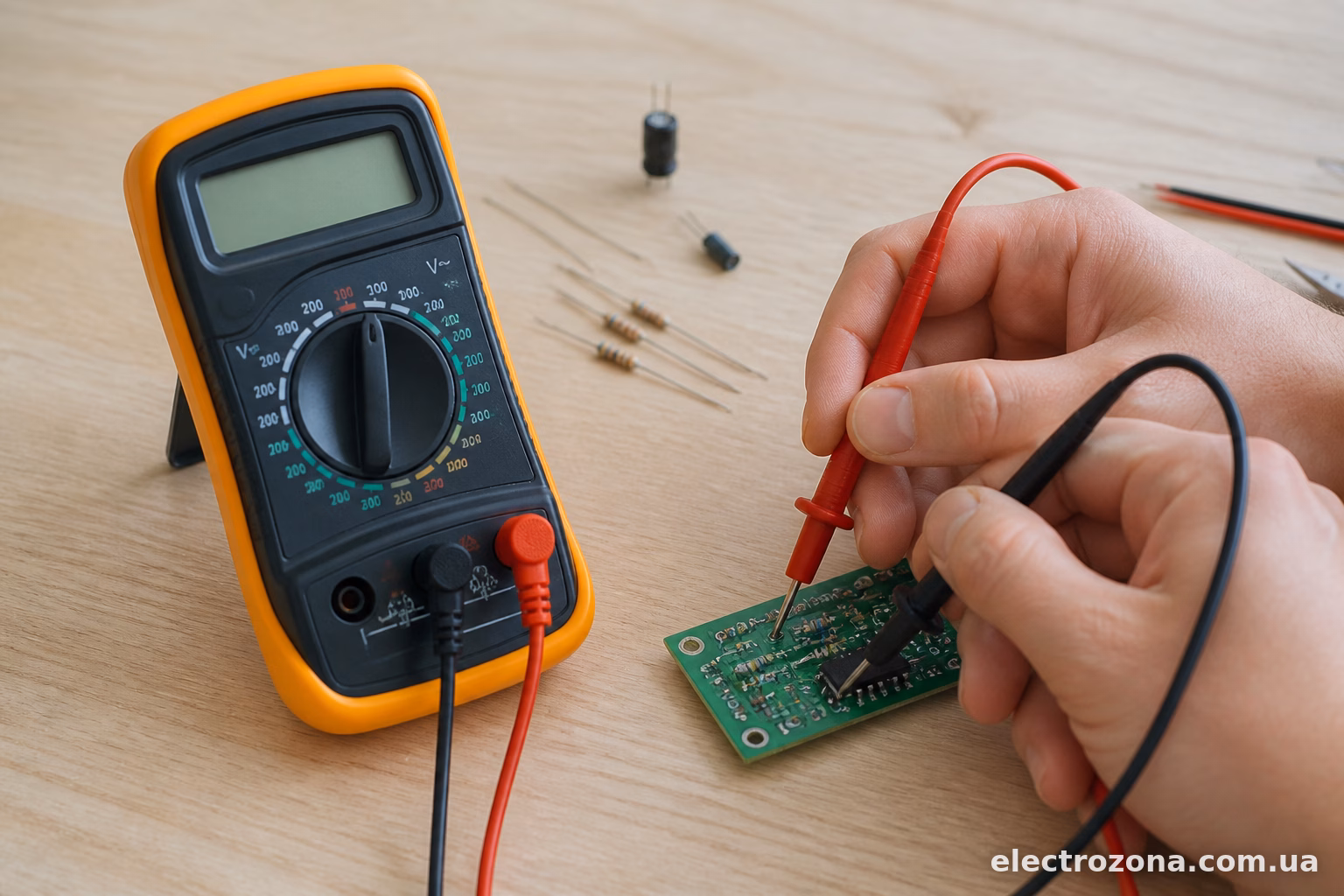

Підготовка мультиметра до роботи
Перед тим як щось міряти, варто перевірити сам мультиметр. Це займає хвилину, але рятує від головного болю потім.
Крок 1. Вставте щупи в правильні гнізда. Чорний — завжди в COM. Червоний — у гніздо з позначкою VΩmA (для омів воно те саме, що й для напруги і малого струму).
Крок 2. Поверніть перемикач у сектор з символом Ω. На більшості бюджетних мультиметрів там є кілька піддіапазонів: 200, 2к, 20к, 200к, 2М. На автоматичних моделях просто одна позиція “Ω” — прилад сам підбирає діапазон.
Крок 3. Перевірте батарейку. Якщо мультиметр показує щось дивне навіть на замкнутих щупах — швидше за все, справа саме в живленні, а не в кривих руках.
Крок 4. Замкніть щупи між собою. Справний мультиметр з ручним вибором діапазону покаже 0 або близько до нуля (0.1–0.5 Ом — це нормально, це опір самих проводів щупів). Якщо цифра сильно відрізняється — варто відкалібрувати або замінити щупи.
Покроковий процес вимірювання опору
Тепер безпосередньо про саме вимірювання.
- Знеструмте ланцюг. Витягніть вилку з розетки, вимкніть автомат у щитку, від’єднайте деталь від схеми — залежно від того, що саме перевіряєте.
- Виберіть діапазон. Якщо не знаєте приблизного опору — почніть з найвищого діапазону і поступово знижуйте, доки цифри не стануть читабельними. На автоматичному мультиметрі цей крок пропускається.
- Торкніться щупами контактів деталі або кабелю. Полярність тут значення не має — на відміну від вимірювання діодів чи транзисторів, для звичайних резисторів і провідників без різниці, який щуп куди.
- Зчитайте показник. Якщо дисплей показує “1” або “OL” (overload) — опір перевищує вибраний діапазон, потрібно перемкнути на вищий.
- Якщо показник “0” або дуже близький до нуля — це коротке замикання або суцільний провідник без обриву.
На цьому все. Виглядає просто, і насправді так воно і є — головне не міряти під напругою і не плутати діапазони.

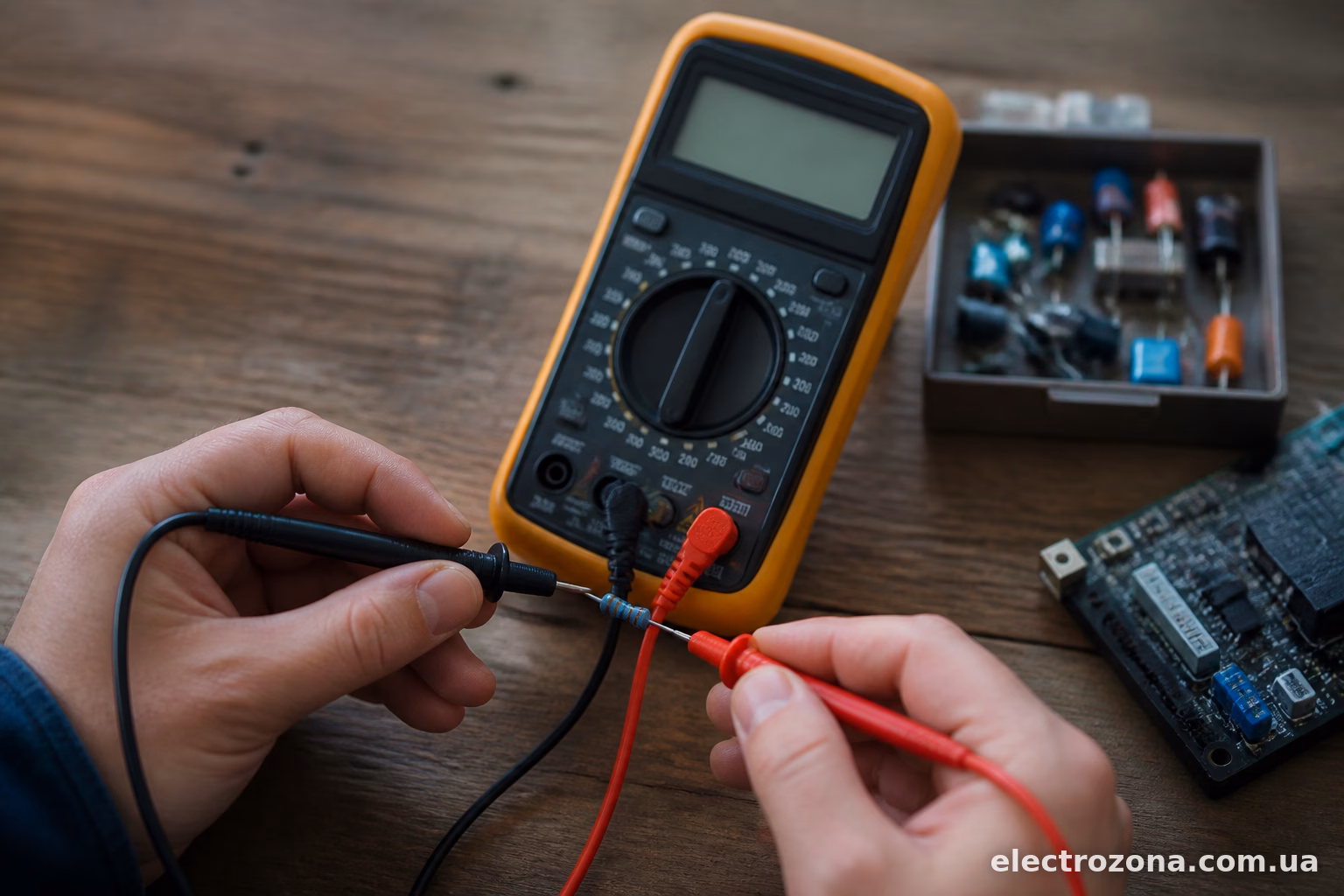

Як перевірити провід чи кабель на обрив
Це, мабуть, найпоширеніший запит серед тих, хто взагалі бере в руки мультиметр.
Відключаєте кабель з обох кінців від будь-якого обладнання. Ставите мультиметр у режим прозвінки (значок динаміка) або в режим опору. Прикладаєте щупи до обох кінців одного й того ж провідника.
Якщо мультиметр пищить (у режимі прозвінки) або показує близько 0 Ом — провід цілий. Якщо показує “1”/”OL” — десь усередині обрив, і такий кабель під заміну.
На практиці частий випадок — подовжувач, який раптом перестав працювати. Розкручуєте вилку, перевіряєте кожну жилу окремо на обрив, а заодно перевіряєте фазу і нуль між собою на коротке замикання (мультиметр не повинен пищати, якщо все гаразд).
Перевірка резисторів мультиметром
Резистор виймається зі схеми (хоча б один вивід відпаяти — інакше сусідні елементи спотворять показники). Далі щупи прикладаються до виводів, читається значення.
Порівнюєте з номіналом, який вказаний на самому резисторі кольоровими смужками або цифрами. Допуск зазвичай ±5% або ±10% — тобто резистор на 1 кОм з допуском 5% може показувати від 950 до 1050 Ом, і це нормально.
Якщо показує нуль — резистор пробитий. Якщо “1”/”OL” — вигорів, обрив усередині.

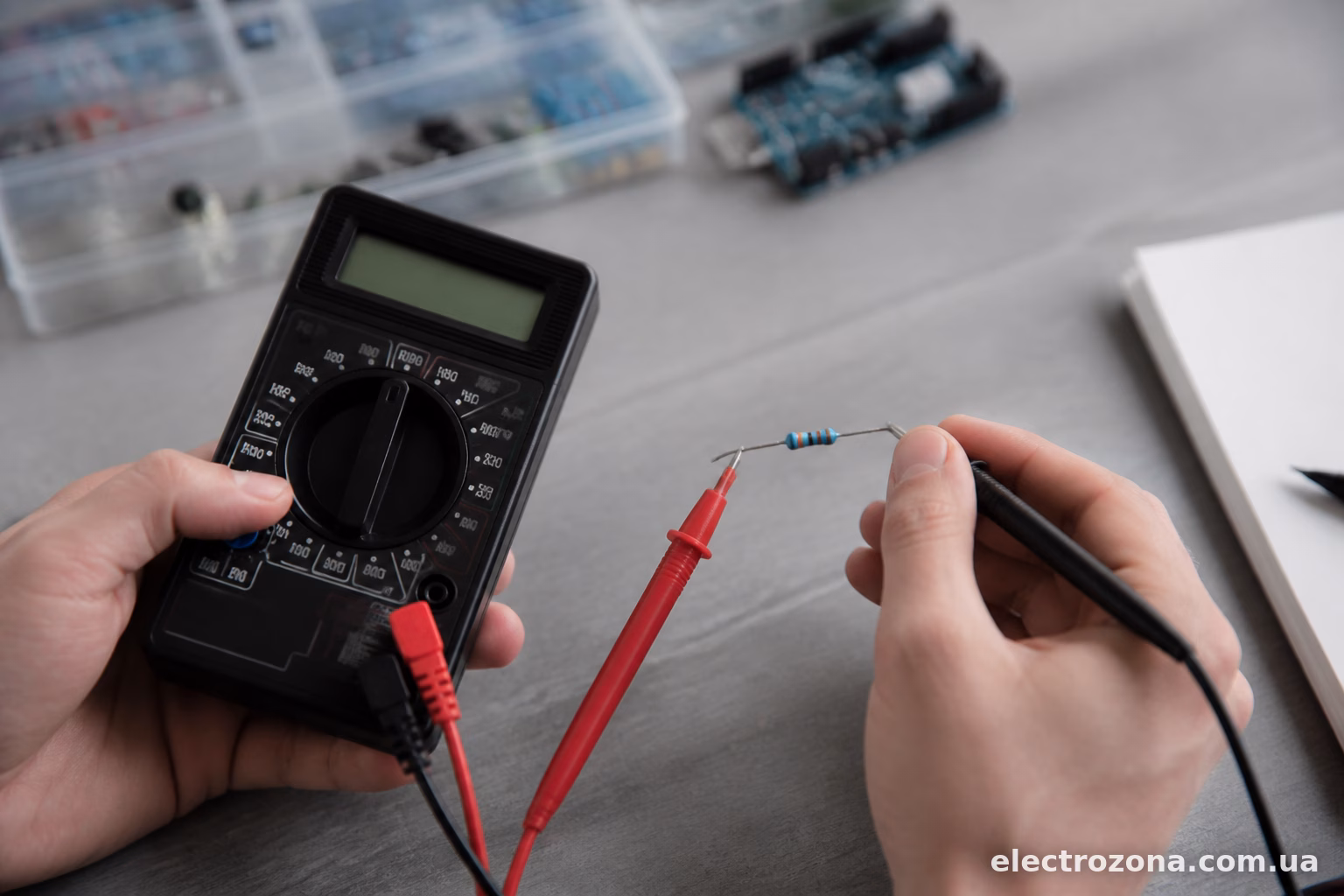

Вимірювання опору обмоток двигунів і трансформаторів
Тут трохи складніше, бо опір обмоток зазвичай дуже малий — одиниці або десятки Ом, а іноді навіть частки Ома. Потрібен мультиметр з достатньою точністю на нижніх діапазонах, бажано не найдешевша модель за 150 гривень з ринку.
Щупи прикладаються до виводів обмотки. Якщо значення близьке до нуля або значно нижче паспортного — можлива міжвиткова замкнена обмотка. Якщо “1”/”OL” — обрив у обмотці, двигун чи трансформатор під ремонт або списання.
Для трифазних двигунів корисно порівняти опір усіх трьох обмоток між собою — вони мають бути приблизно однаковими. Різниця більше 5-10% зазвичай свідчить про проблему в одній з фаз.
Типові помилки при вимірюванні опору
Навіть з простим приладом можна наробити помилок, які зведуть результат нанівець.
Вимірювання під напругою — найгрубіша і найнебезпечніша помилка. Мультиметр у режимі омметра подає власну невелику напругу через щупи, а зовнішня напруга з мережі накладається на це і спотворює показники, а часто просто виводить прилад з ладу.
Дотик пальцями до металевих контактів щупів під час вимірювання високоомних деталей (сотні кОм і вище) — тіло людини теж має опір, і мультиметр враховує його паралельно з деталлю, показуючи занижене значення.
Вимірювання деталі, не від’єднаної від схеми повністю — сусідні компоненти створюють паралельні шляхи для струму, і показник виходить неправильним.
Використання розрядженої батарейки в мультиметрі — на низьких діапазонах це особливо помітно, показники “гуляють” і не відповідають дійсності.
Коли варто скористатись іншим режимом
Іноді замість звичайного вимірювання опору зручніше скористатись режимом прозвінки з звуковим сигналом — саме для швидкої перевірки кабелів на цілісність без потреби вдивлятися в цифри на дисплеї. Для точного визначення номіналу резистора чи діагностики обмотки цей режим не підходить, там потрібні саме числові значення.
Якщо мультиметр цифровий і має автоматичний вибір діапазону, процес спрощується ще більше — не потрібно вгадувати приблизний опір заздалегідь, прилад сам підбере потрібну шкалу за пару секунд.
Вимірювання опору мультиметром — навичка, яка стає в пригоді і електрику, і звичайній людині, яка просто хоче зрозуміти, чому не працює подовжувач або перегорів запобіжник у щитку. Головне — знеструмити коло перед вимірюванням, підібрати правильний діапазон і не панікувати, якщо дисплей показує “1” — це просто сигнал перейти на вищу шкалу, а не поломка приладу.
