Мультиметр — це той прилад, який рано чи пізно з’являється в шухляді кожного, хто хоч раз ремонтував розетку або перевіряв запобіжник в авто. Коштує копійки, а користі — вагон. Але половина власників використовує його максимум на 10% можливостей, бо просто не розібралися, як тестувати опір чи прозвонювати проводку.
Розберемося по порядку — від переключення режимів до типових помилок, через які можна спалити прилад або отримати неправильні покази.

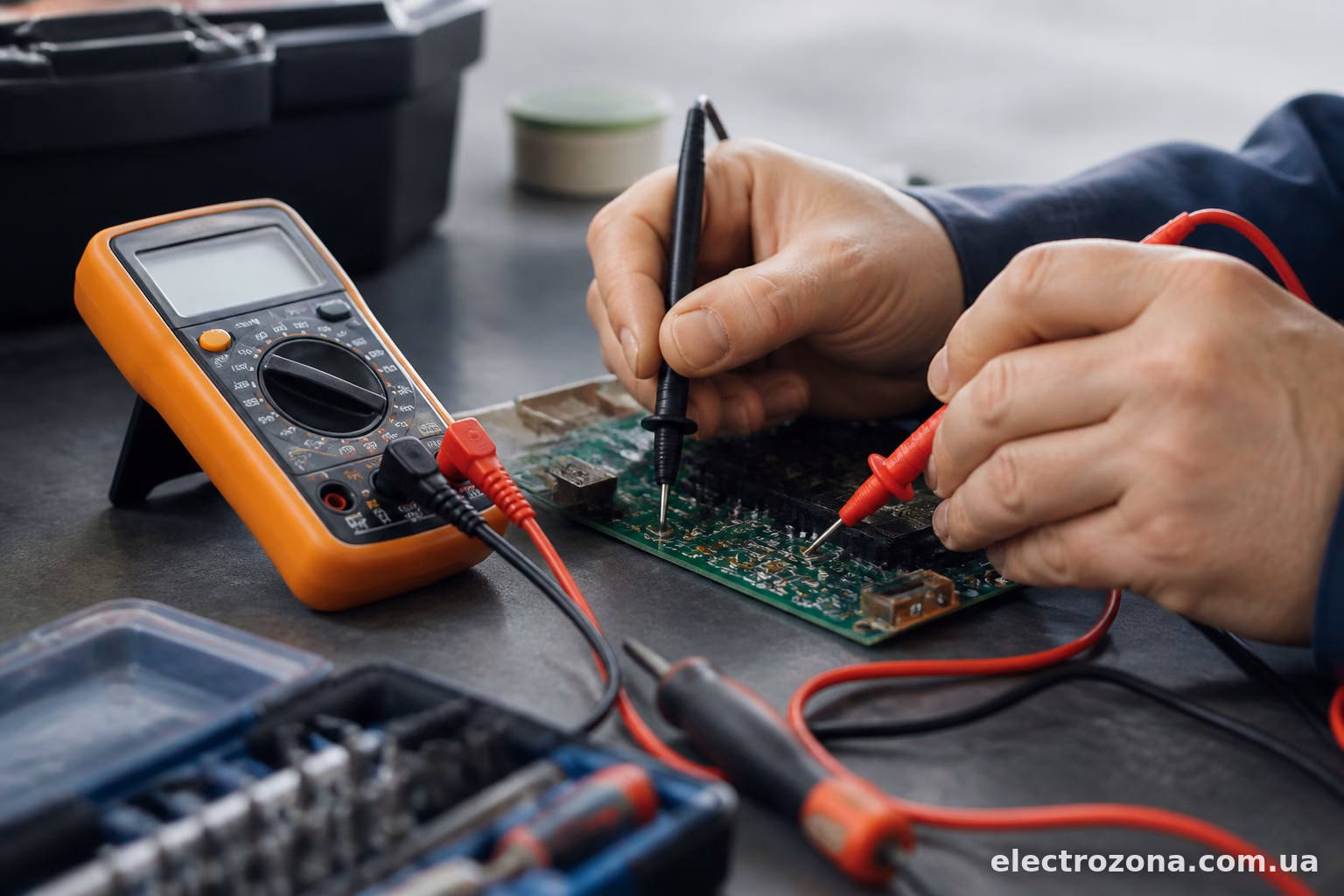

Що таке мультиметр і навіщо він потрібен
Простими словами — це три-в-одному, а то й п’ять-в-одному прилад. Вимірює напругу (як змінну, так і постійну), силу струму, опір. Більшість сучасних моделей додатково перевіряють діоди, прозвонюють ланцюги на цілісність, деякі вміють міряти ємність конденсаторів чи навіть температуру через окремий щуп.
Для домашнього майстра це головний інструмент діагностики. Не працює розетка — перевірив мультиметром наявність напруги. Підозра на обрив в подовжувачі — прозвонив. Автомат вибиває — можна прикинути опір ізоляції. Без цього приладу доводиться гадати на кавовій гущі або міняти деталі навмання, сподіваючись влучити.

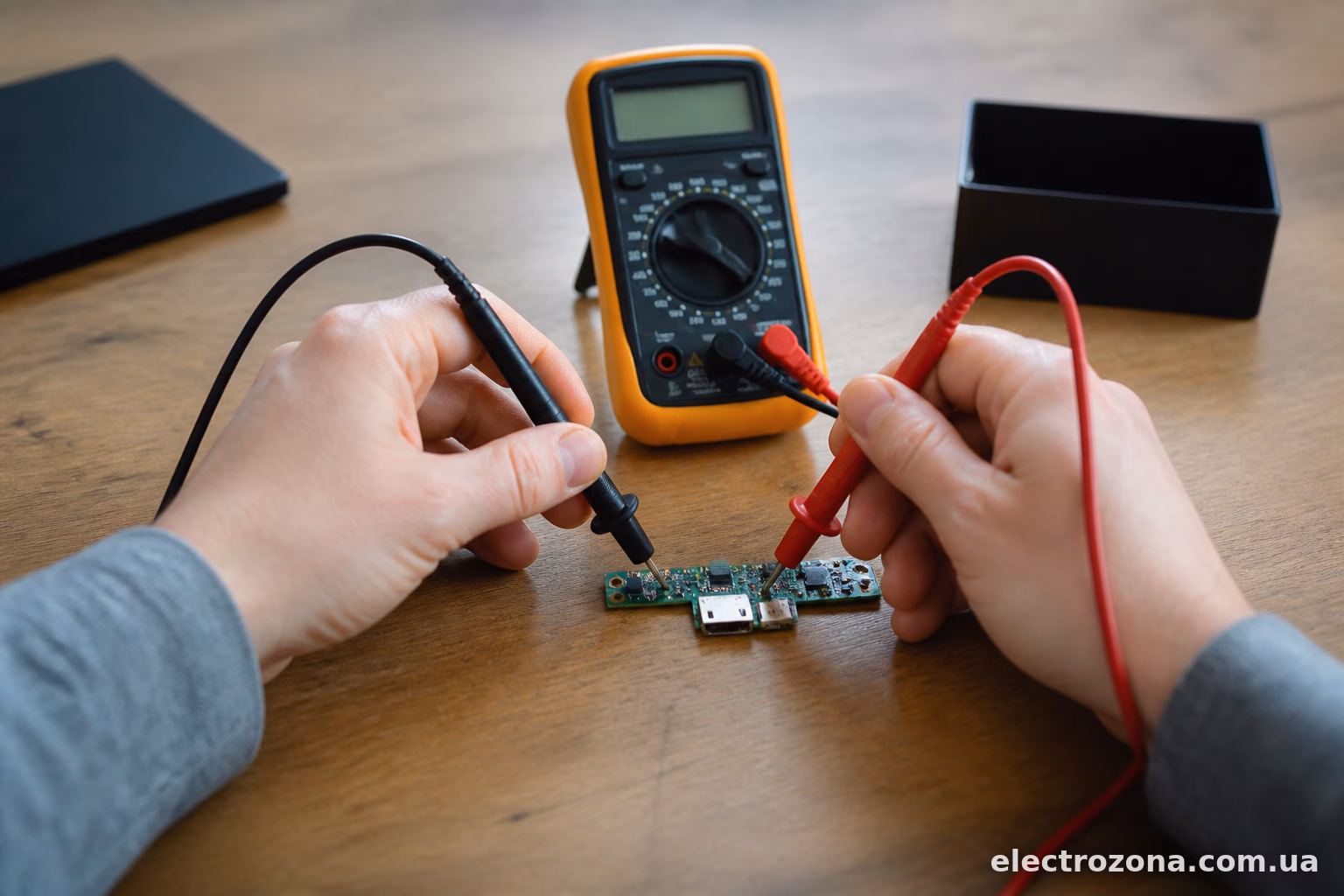

Основні режими роботи
На корпусі мультиметра — поворотний перемикач з купою позначень. Спочатку це виглядає як приладова панель літака, але насправді все логічно.
Постійна напруга (DCV) — позначається літерою V з прямою лінією або пунктиром зверху. Використовується для вимірювання напруги в акумуляторах, блоках живлення, автомобільній електриці.
Змінна напруга (ACV) — та сама V, але зі значком хвилі (~). Це режим для розеток, електромережі 220В, для перевірки виходу зі стабілізатора чи щитка.
Опір (Ω) — позначається грецькою омегою. Тут перевіряють цілісність провідників, резистори, обмотки трансформаторів.
Сила струму (A) — рідше використовуваний режим у побуті, бо вимагає розриву ланцюга і послідовного підключення приладу. Новачки часто плутають цей режим з вимірюванням напруги, і це одна з найпоширеніших причин виходу мультиметра з ладу.
Прозвонка (значок динаміка або діода) — найзручніший режим для перевірки проводів на обрив. Прилад пищить, якщо ланцюг цілий.
Як правильно виміряти напругу
Це найчастіша задача, тому розберемо детально.
Спочатку вставляєте щупи в правильні гнізда — чорний завжди в COM (спільний), червоний — у гніздо з позначкою V/Ω (для напруги і опору) або окремо в А, якщо міряєте струм.
Далі перемикач ставите на потрібний діапазон. Якщо не знаєте точну напругу — краще обрати найбільший діапазон і поступово зменшувати, щоб не спалити прилад. Втім, більшість сучасних мультиметрів (наприклад, популярні моделі UNI-T чи DT-830) мають автоматичний вибір діапазону — AUTO RANGE, і про це можна не думати.
Щупи прикладаються до контактів паралельно — тобто не розриваючи ланцюг, а торкаючись двох точок одночасно. Для розетки — в обидва отвори. Для акумулятора — на плюс і мінус.
На дисплеї з’явиться значення. Якщо для постійного струму показує мінус — просто переплутали полярність щупів, нічого страшного, приладу це не шкодить.

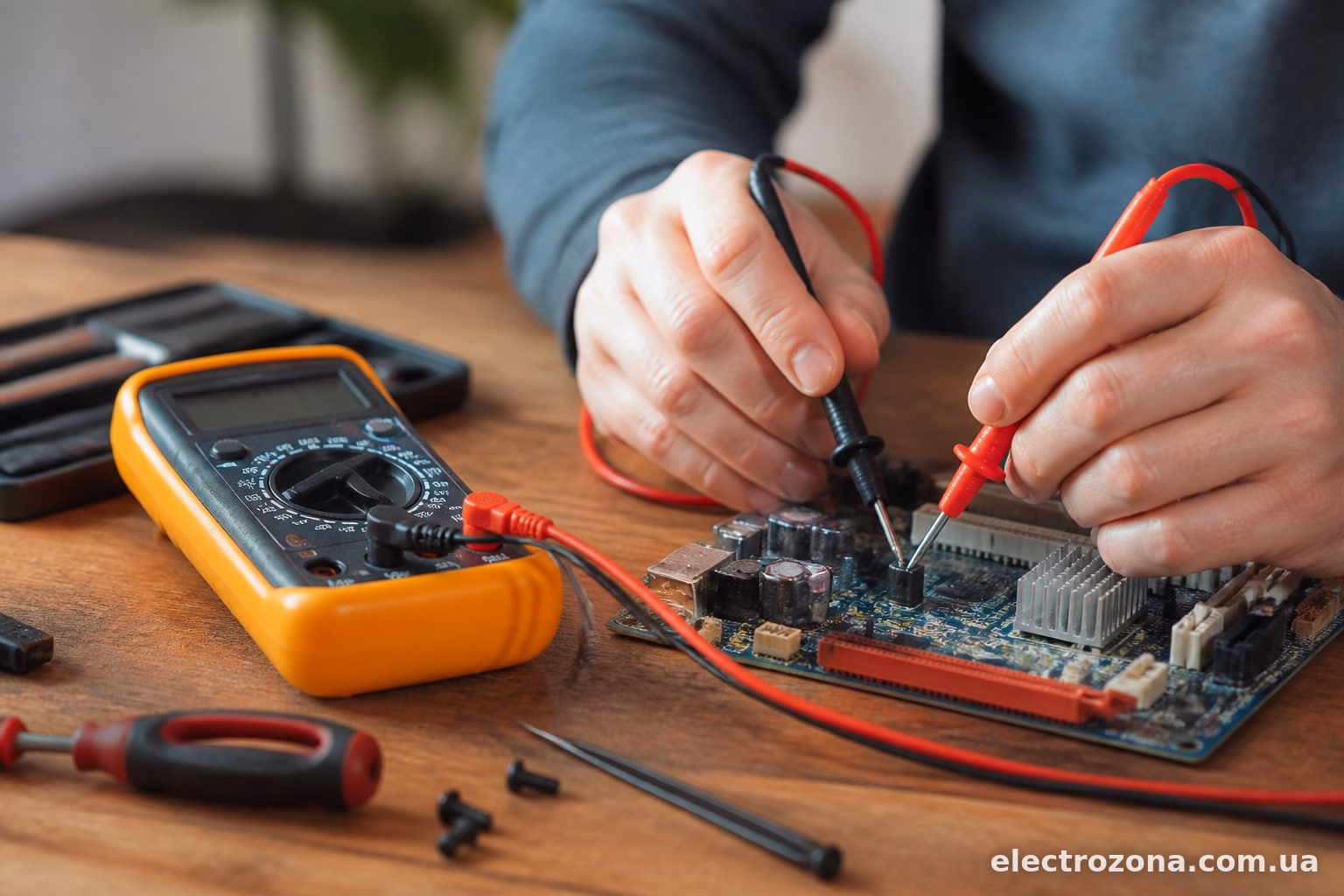

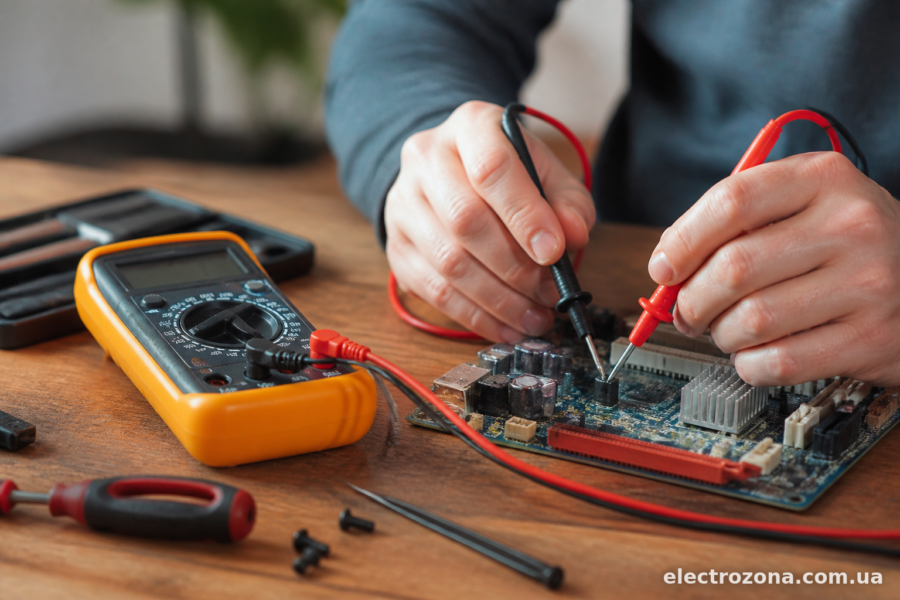

Вимірювання опору і прозвонка
Тут головне правило — знеструмити ланцюг. Ніколи не міряйте опір на живій схемі, це і небезпечно, і покази будуть спотворені струмом з мережі.
Перемикач ставите на позначку Ω, щупи торкаються до кінців провідника чи компонента. Прилад покаже опір в омах. Для перевірки цілісності кабелю (наприклад, подовжувача чи проводки в стіні) зручніше використовувати режим прозвонки — там прилад ще й пищить при нульовому опорі, не треба навіть дивитися на екран.
Практична ситуація: підозра, що в подовжувачі обірвана жила. Відключаємо його від мережі, ставимо мультиметр на прозвонку, торкаємось одним щупом до контакту вилки, іншим — до відповідного гнізда на іншому кінці. Пищить — жила ціла. Тиша — обрив, шукайте де саме.
Як виміряти силу струму
Тут найбільше помилок у новачків, тому окремий розділ.
Головна відмінність від напруги — струм міряється не паралельно, а послідовно, тобто прилад стає частиною ланцюга. Потрібно розірвати провід і включити мультиметр в розрив.
Червоний щуп переставляється в гніздо для струму (зазвичай позначене mA або 10A — залежно від очікуваної величини). Якщо не знаєте приблизне значення — починайте з гнізда 10A, це захистить від перевантаження.
Приклад: перевірка споживання лампочки. Розриваємо один з провідників, що йде до неї, включаємо в розрив мультиметр в режимі DCA або ACA (залежно від типу живлення), вмикаємо лампу — на екрані бачимо струм споживання.
Помилка, яку роблять майже всі новачки хоч раз в житті — намагаються виміряти струм так само, як напругу, паралельно, не розриваючи ланцюг. Результат — коротке замикання через прилад, згорілий запобіжник всередині мультиметра, а в гіршому випадку — і сам прилад.

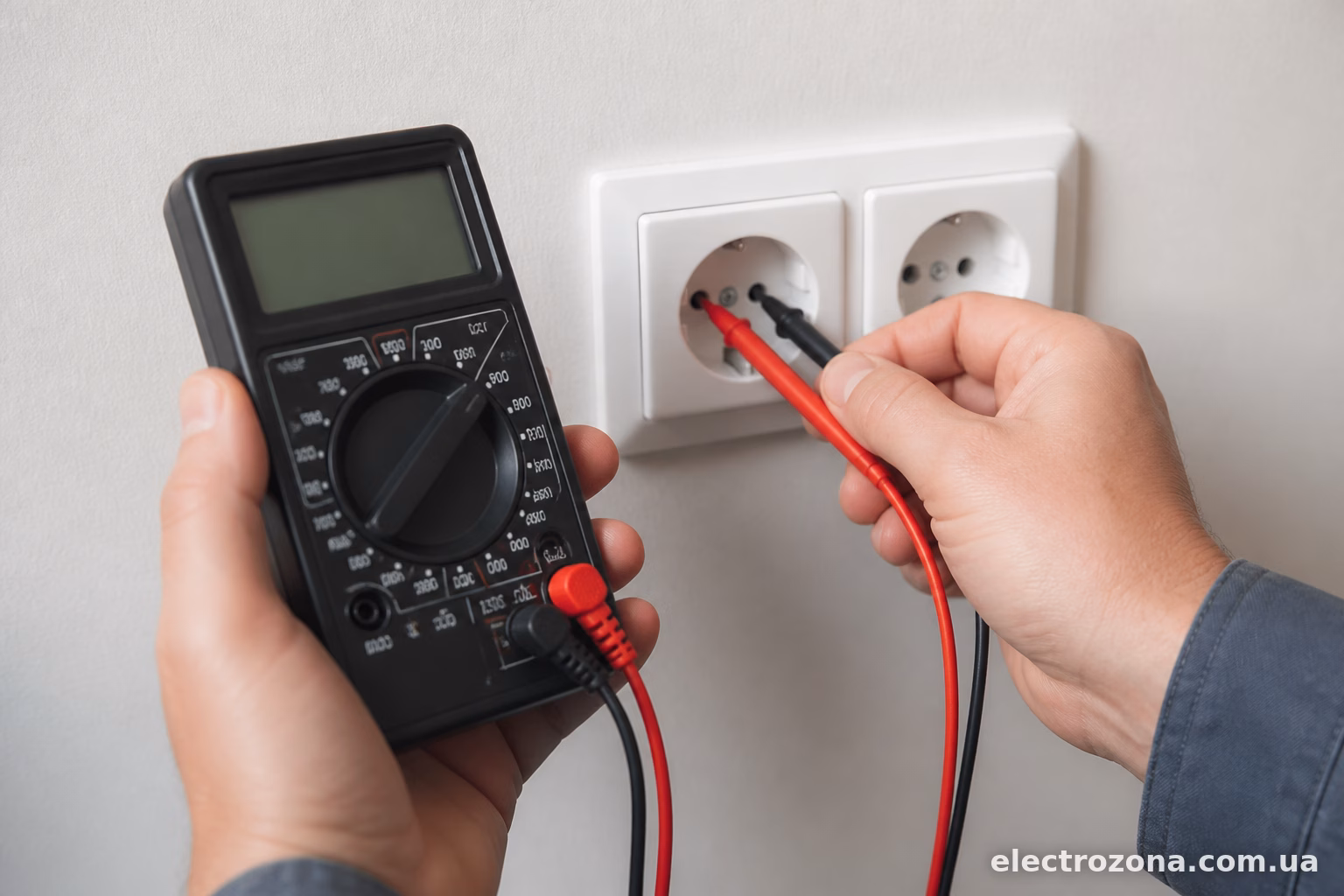

Типові помилки при роботі з мультиметром
Розберемо найпоширеніші проблеми, через які прилад ламається або дає неправильні покази:
- Переплутані гнізда для щупів — червоний залишився в гнізді для струму, а міряють напругу. Часто це закінчується коротким замиканням.
- Робота з опором на живому ланцюзі — покази будуть неправильними, а прилад може пошкодитися.
- Невідповідний діапазон — намагання виміряти напругу 380В на діапазоні до 200В призведе до перевантаження.
- Забули замінити запобіжник після перевантаження по струму — прилад показує нуль на всіх вимірюваннях струму, хоча насправді просто згорів внутрішній запобіжник.
- Погана батарейка — при низькому заряді покази стають неточними, особливо на режимі опору.
Вибір мультиметра для дому
Не обов’язково купувати найдорожчу модель з купою функцій, якщо потрібно тільки іноді перевірити розетку чи прозвонити провід. Для базових задач цілком підійде бюджетний цифровий мультиметр на кшталт DT-830B чи його аналогів — коштує копійки, а покриває 90% домашніх потреб.
Якщо плануєте займатися електрикою серйозніше — варто дивитися в бік моделей з автоматичним вибором діапазону, вбудованим захистом від перевантаження та можливістю вимірювати ємність і температуру. Це вже інструмент для тих, хто регулярно возиться з електрощитами, автоматами чи ремонтом побутової техніки.
Окрема категорія — струмові кліщі. Це вже не зовсім мультиметр, але часто йде як додаткова функція в просунутих моделях. Дозволяє міряти струм без розриву ланцюга — просто затискаєте кліщі навколо провідника. Зручно для перевірки навантаження на автоматах без необхідності лізти в щиток з відкритими проводами.
Мультиметр — простий у роботі прилад, коли розберешся з основними режимами один раз. Головне — не плутати гнізда для щупів, знеструмлювати ланцюг перед вимірюванням опору і не забувати про правильний діапазон. З таким набором знань можна впевнено діагностувати більшість побутових електричних проблем самостійно, без виклику електрика заради елементарної перевірки розетки.
