Струмові кліщі — це, мабуть, найзручніший прилад для електрика-початківця і для досвідченого монтажника водночас. Не треба розривати ланцюг, знімати ізоляцію чи лізти з мультиметром у розподільчу коробку — просто розтуляєш губки, охоплюєш провід і бачиш значення на екрані. Але тут є нюанси, і якщо ними знехтувати, показники можуть бути далекими від реальності.
Що це за прилад і навіщо він потрібен
Кліщі вимірюють струм безконтактним способом — через магнітне поле, яке виникає навколо провідника при проходженні струму. Всередині губок стоїть трансформатор струму (у бюджетних моделях) або датчик Холла (у дорожчих, які вміють міряти постійний струм). Ніякого фізичного з’єднання з жилою не потрібно, і саме в цьому вся суть — безпека та швидкість.
Застосовують кліщі там, де важливо швидко оцінити навантаження: перевірити, чи не перевантажена лінія, знайти витік струму, продіагностувати роботу двигуна чи трансформатора, перевірити збалансованість фаз у трифазній мережі. На СТО ними міряють струм стартера, в приватному будинку — навантаження на вводі, на виробництві — струм на кожній фазі електрощита.

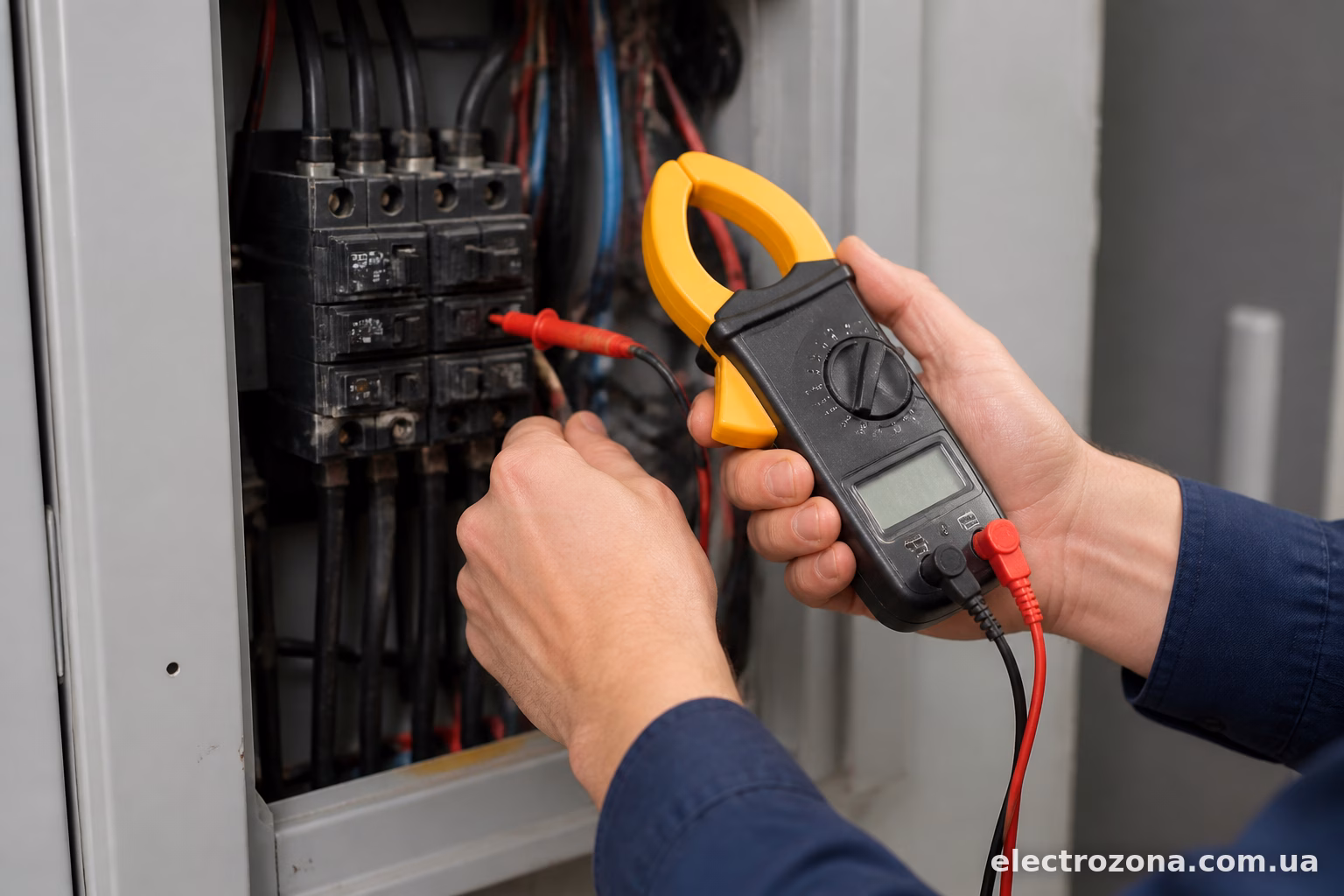

Види кліщів і в чому різниця
Розрізняють кліщі за типом вимірюваного струму:
- Тільки змінний струм (AC) — найпростіший і найдешевший варіант, працює за принципом трансформатора струму.
- Змінний і постійний (AC/DC) — використовують датчик Холла, коштують дорожче, але без них ніяк не обійтись при роботі з акумуляторами, сонячними панелями чи автомобільною електрикою.
Ще є моделі з функцією True RMS — вони коректно показують значення при несинусоїдальному сигналі, а це актуально майже завжди, бо в сучасних мережах повно імпульсних блоків живлення, диммерів, частотних перетворювачів, які спотворюють форму хвилі. Якщо кліщі не True RMS, на нелінійному навантаженні цифра на екрані може відрізнятися від реальної на 10-20%, а іноді й більше.
Окремо варто згадати про діапазон вимірювання. Побутові моделі зазвичай розраховані на струми до 400-600 А, промислові — до 1000-2000 А. Для дому цього більш ніж достатньо, а от електрику, який обслуговує щити багатоквартирних будинків чи виробничі лінії, варто дивитись у бік приладів з ширшим діапазоном.

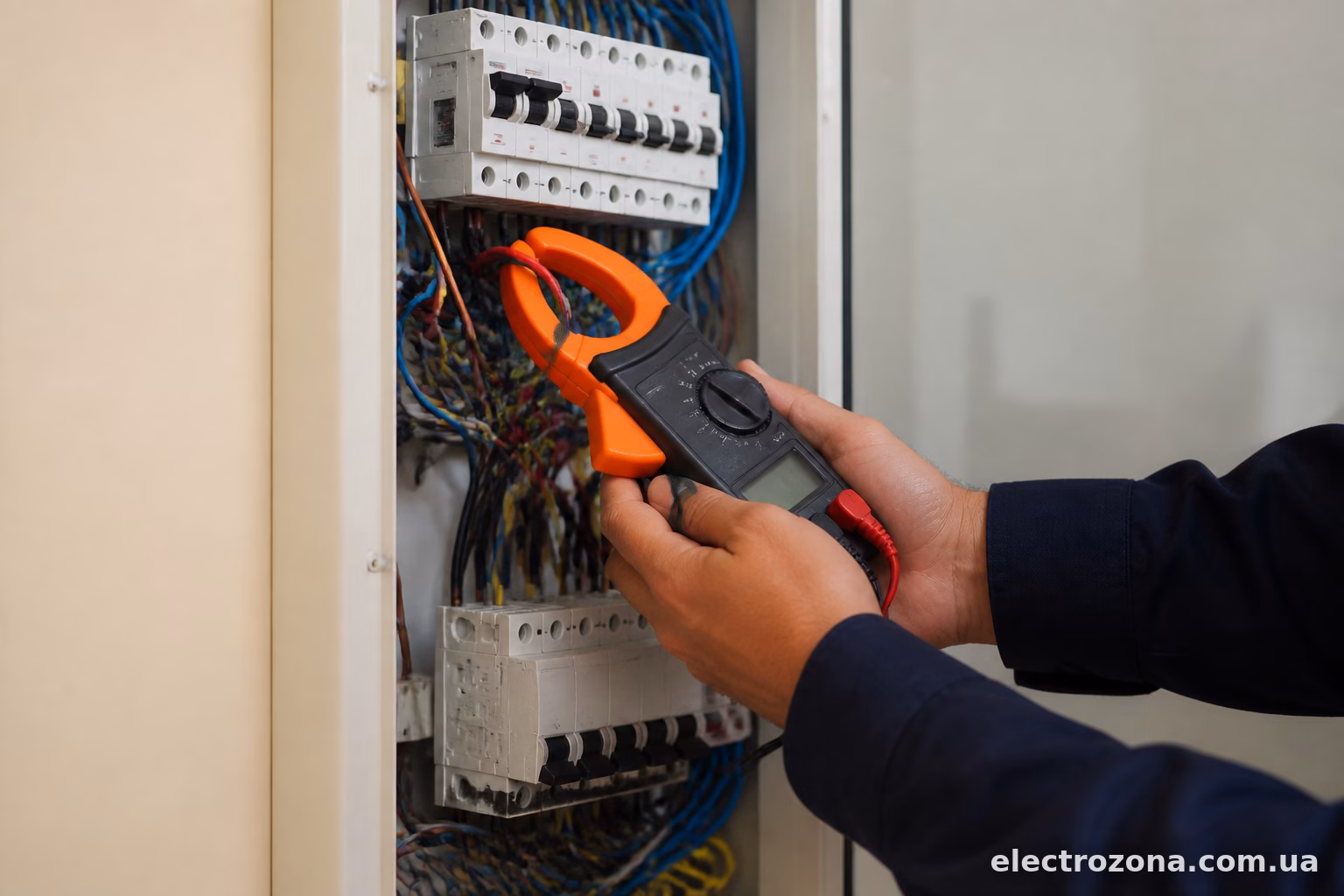

Як правильно тримати кліщі при вимірюванні
Головна помилка новачків — охопити кліщами одразу два провідники, наприклад фазу і нуль разом. У цьому випадку магнітні поля взаємно компенсуються, і прилад покаже нуль або близьке до нуля значення, хоча насправді через провід тече повноцінний струм.
Тому правило просте: в губки заходить тільки один провідник. Якщо кабель двожильний або тризнильний і оболонку розділити неможливо без пошкодження ізоляції, доведеться шукати місце, де жили розходяться окремо — на клемах автомата, на розетці, на виводах щита.
Другий момент — центрування провідника. Датчик всередині губок найточніше вимірює магнітне поле по центру кола. Якщо провід притиснутий до краю губок, похибка може зрости. У дешевих кліщах це відчутно сильніше, ніж у якісних моделях.

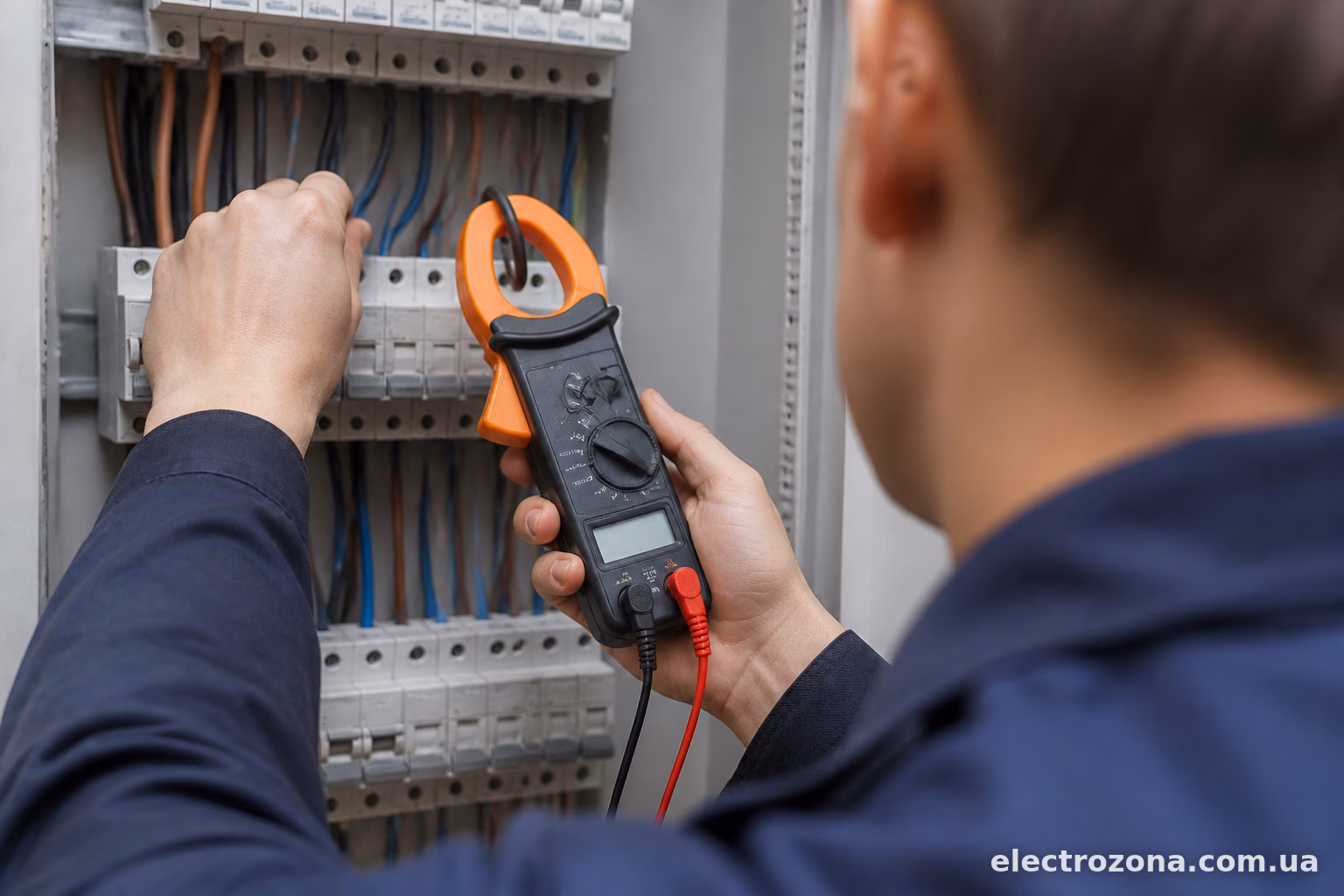

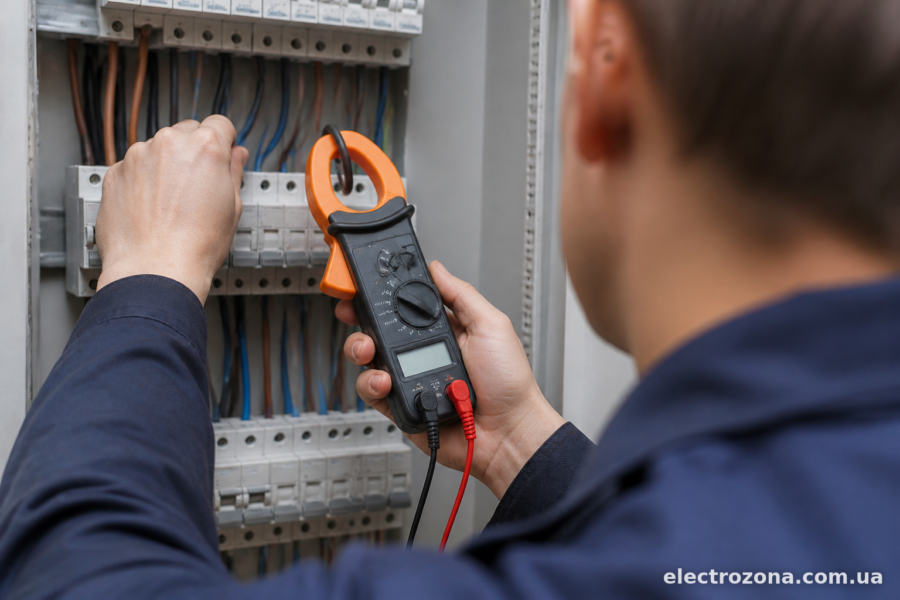

Покрокова інструкція вимірювання
- Обираєте режим на приладі — змінний струм (символ ~A) або постійний (символ A з двома лініями), залежно від типу мережі.
- Перевіряєте, що діапазон вимірювання перекриває очікуване значення струму. Якщо не впевнені, ставте максимальний діапазон, а потім звужуйте.
- Розтуляєте губки важелем збоку корпусу.
- Обхоплюєте один провідник так, щоб він опинився приблизно по центру кола губок.
- Відпускаєте важіль — губки змикаються, з’являється показник на дисплеї.
- Даєте секунду-дві на стабілізацію значення, особливо якщо навантаження змінне (наприклад, двигун з пусковим струмом).
Якщо треба зафіксувати миттєве значення — наприклад, пусковий струм компресора чи насоса, який триває долі секунди — на більшості моделей є кнопка HOLD або функція запису піку (Peak Hold). Без неї побачити короткочасний стрибок струму фізично неможливо, дисплей просто не встигне оновитись.
Вимірювання напруги і опору кліщами
Багато сучасних моделей кліщів мають додаткові щупи і функціонал звичайного мультиметра — вимірювання напруги, опору, перевірку діодів, іноді навіть ємності конденсаторів. Тут все як зі звичайним тестером: чорний щуп у гніздо COM, червоний — у гніздо напруги, обираєте режим на перемикачі і торкаєтесь контактів.
Головне не плутати ці два режими роботи. Струм міряється безконтактно через губки, а напруга — контактно через щупи. Спроба виміряти напругу губками нічого не дасть, це фізично різні принципи вимірювання.

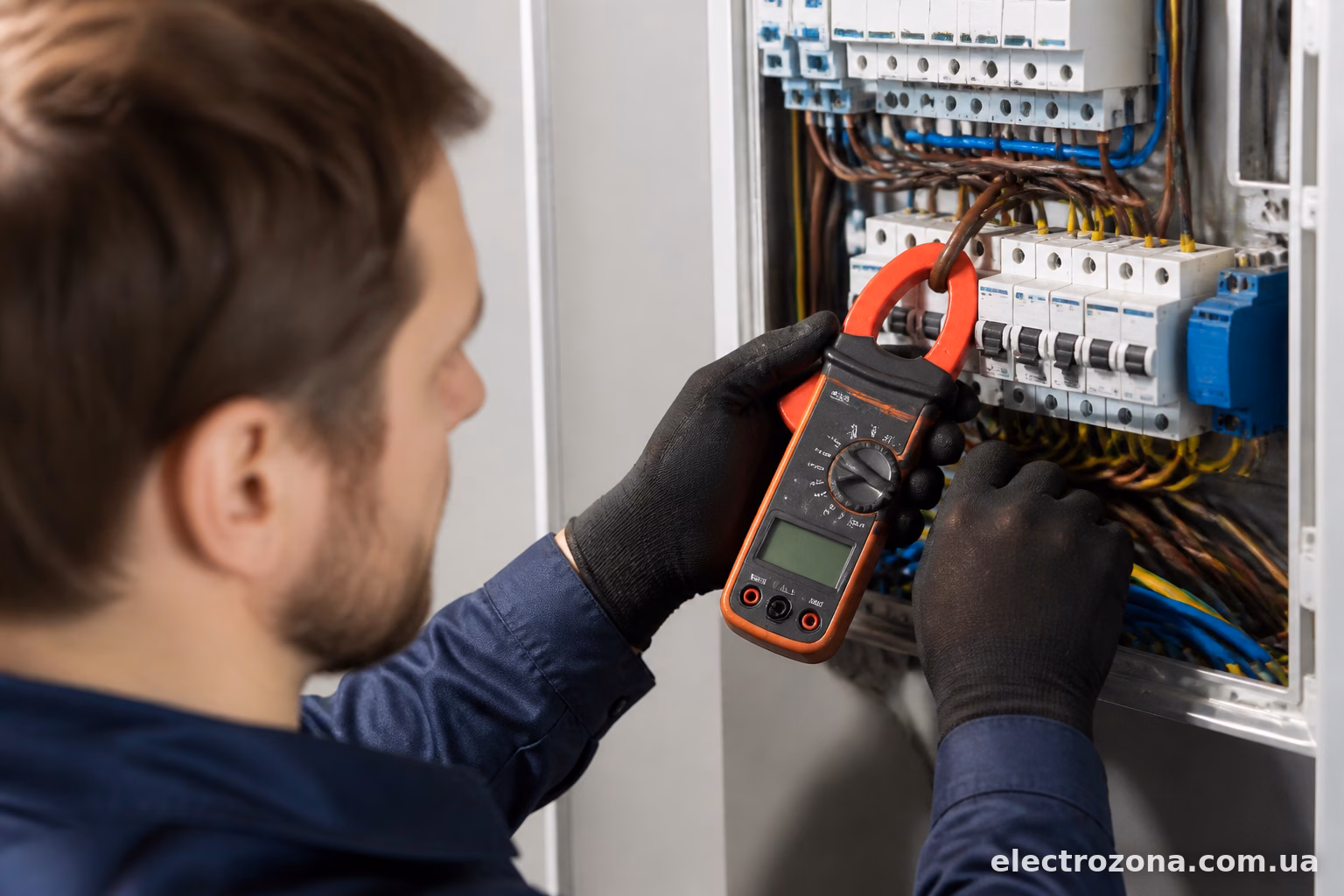

Типові помилки при роботі з кліщами
Найпоширеніша помилка вже згадана — охоплення двох провідників замість одного. Друга за частотою — використання AC-кліщів там, де потрібен постійний струм, наприклад при діагностиці автомобільного генератора чи акумуляторної батареї. Прилад просто покаже нуль, і людина робить хибний висновок, що обриву чи проблеми немає, хоча насправді кліщі до такого виду струму нечутливі.
Ще одна типова ситуація — вимірювання на низьких струмах дешевими кліщами без True RMS. Похибка приладу на малих значеннях (менше 1 А) може бути суттєвою, і якщо потрібна точність, краще брати показник з запасом на перевірку іншим приладом.
Часто забувають про заводську калібровку нуля — перед вимірюванням постійного струму варто натиснути кнопку ZERO без провідника в губках, щоб прилад скинув можливий залишковий дрейф датчика Холла.
Безпека при роботі з кліщами
Незважаючи на безконтактний принцип, кліщі — це все ще прилад для роботи з електрикою під напругою, і елементарні правила безпеки нікуди не діваються. Перевіряйте категорію безпеки приладу (CAT III, CAT IV) відповідно до місця вимірювання — щитова квартири це один рівень напруги, а вводний щит будинку чи трансформаторна підстанція зовсім інший.
Не працюйте з кліщами, у яких пошкоджена ізоляція губок або тріснув корпус. Не торкайтесь руками металевих частин губок під час вимірювання, навіть якщо провідник ізольований. І звичайно, при роботі в розподільчих щитах під напругою варто мати діелектричні рукавички, особливо якщо йдеться про трифазну мережу 380 В.
Коли кліщі не підходять і потрібен інший прилад
Кліщі — чудовий інструмент для швидкої діагностики, але вони не замінюють повноцінний мультиметр там, де потрібна висока точність малих струмів, чи там, де провідник неможливо фізично охопити (наприклад, всередині мікросхеми чи на друкованій платі). Також для точного визначення витоку струму на землю (перевірка УЗО) використовують спеціалізовані кліщі витоку — вони мають значно вищу чутливість, здатну ловити міліампери, а не ампери.
Струмові кліщі — це той прилад, який варто мати кожному, хто хоч інколи стикається з електрикою, будь то домашній майстер чи професійний електрик. Головне — розуміти принцип роботи, не плутати режими і провідники, і тоді показники на екрані завжди будуть відображати реальну картину, а не випадковий результат.
