Запобіжник — це той елемент, який ламається першим і рятує все інше обладнання. Логічно, що саме його перевіряють в першу чергу, коли щось перестало працювати: чи то авто не заводиться, чи то мікрохвильовка мовчить, чи то щиток вибило. Мультиметр тут — найпростіший і найшвидший спосіб дізнатися правду, без розбирання половини пристрою.
Перевірка займає буквально хвилину. Головне — розуміти, який режим вмикати і на що дивитися.
Чому запобіжник перегорає
Перш ніж лізти з мультиметром, варто розуміти логіку. Запобіжник — це слабка ланка кола, спеціально зроблена такою, щоб згоріти раніше за дорожчі компоненти. Всередині тонка нитка або пластина, яка розраховна на певний струм. Перевищив — вона плавиться, розриваючи ланцюг.
Причини можуть бути різні: короткий замикання десь у проводці, перевантаження мережі, старіння самого запобіжника (буває і таке, особливо зі скляними побутовими), чи просто заводський брак. У машинах запобіжники горять часто через додаткове обладнання — сигналізацію, магнітолу, підсвітку, яку хтось “нашвидкуруч” підключив.
Якщо запобіжник згорів один раз — можна замінити і забути. Якщо горить регулярно — це вже привід шукати причину перевантаження, а не просто міняти елемент раз за разом.

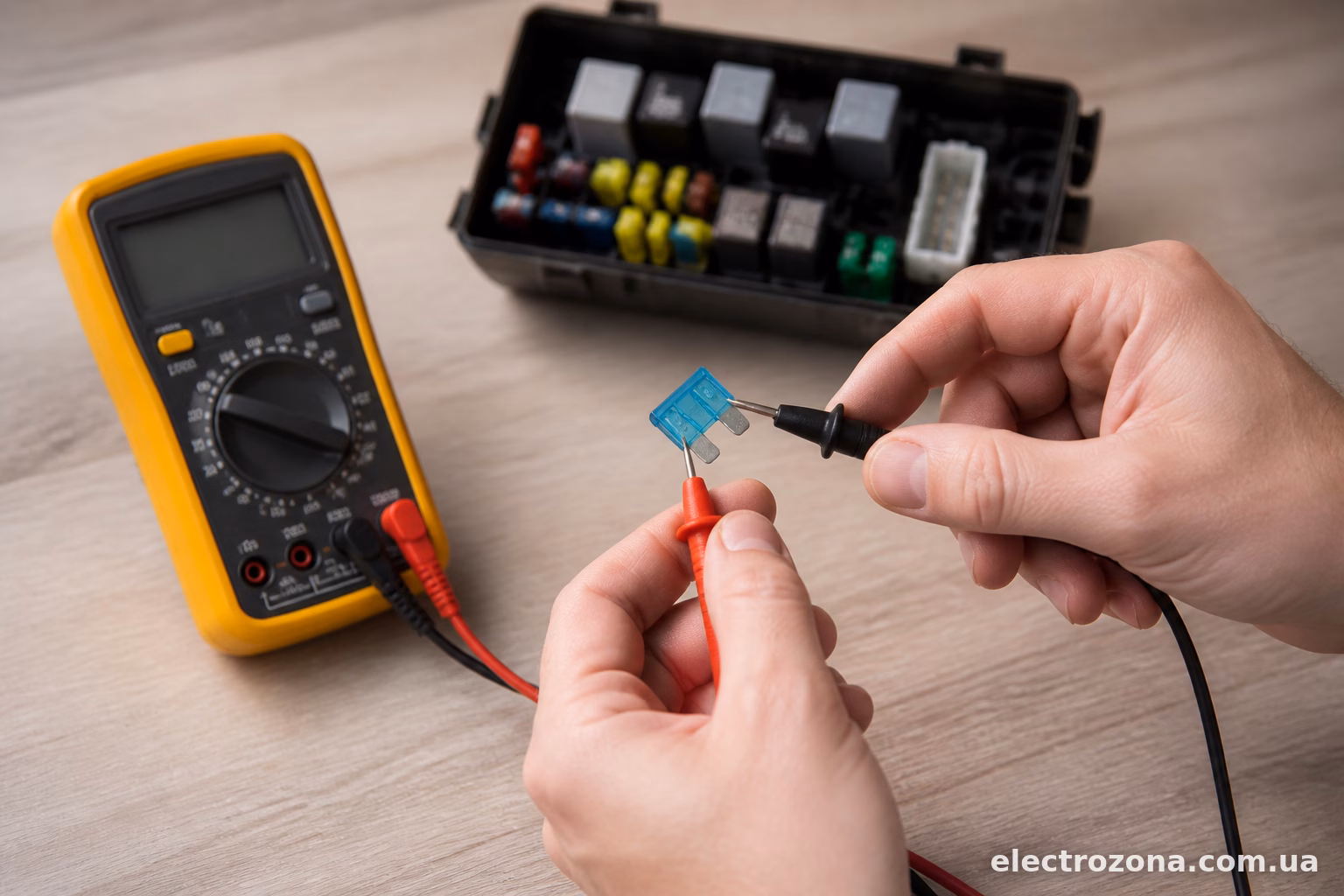

Що знадобиться для перевірки
Список тут короткий:
- мультиметр (підійде найпростіший — DT830B, DT832, UNI-T UT33 чи будь-яка інша бюджетна модель);
- сам запобіжник, витягнутий з гнізда;
- пінцет або спеціальні щипці, якщо запобіжники дрібні (автомобільні міні-типу часто дуже туго сидять).
Витягувати запобіжник обов’язково. Перевіряти його прямо в блоці — заняття невдячне, бо результат буде некоректним через паралельні кола.

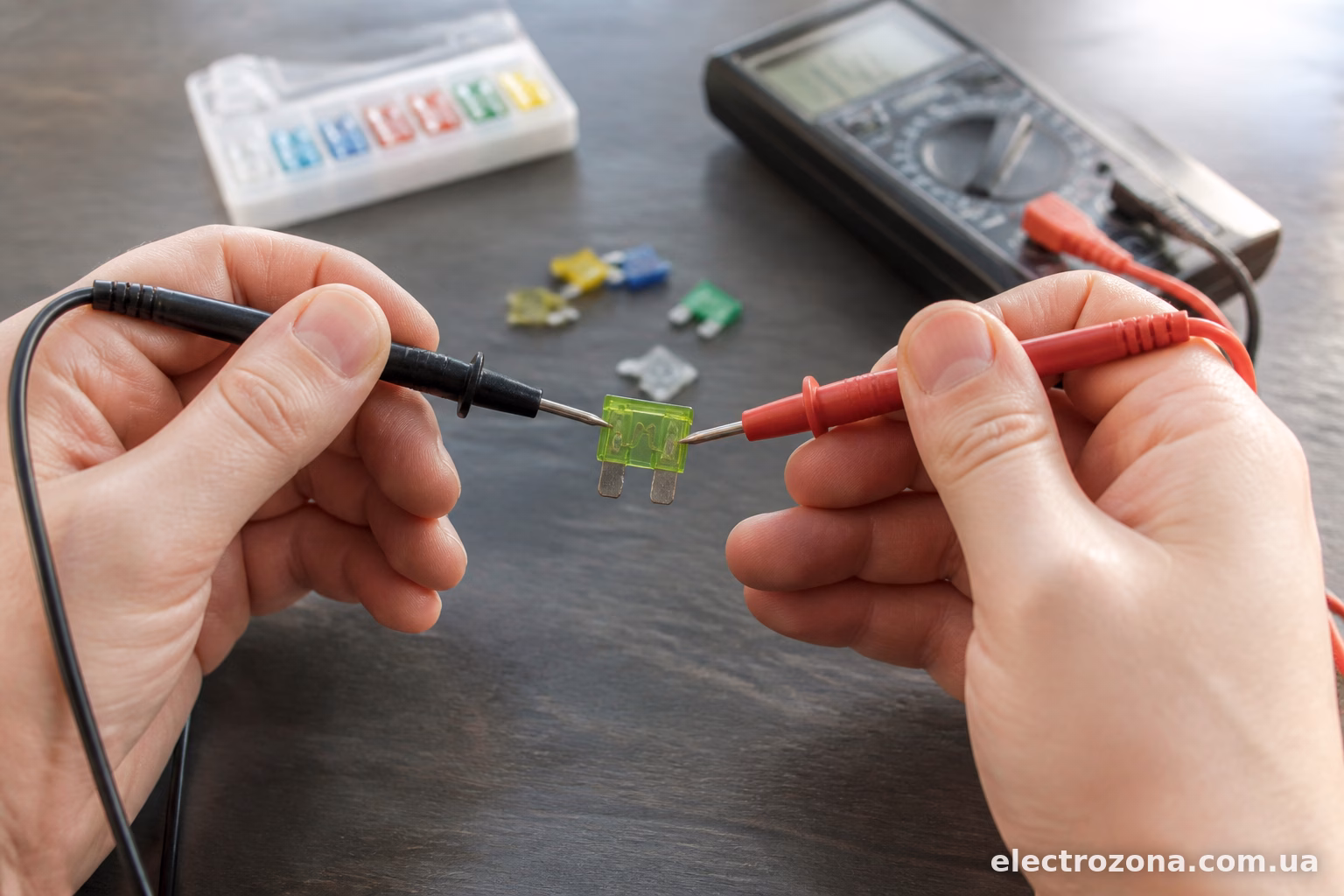

Перевірка в режимі прозвонки (дзвінка)
Це найпопулярніший спосіб, ним користується більшість електриків і автомайстрів, бо він швидкий і наочний.
Крутилку мультиметра ставимо на значок діода зі звуковою хвилею — зазвичай позначається як “))” або значок діода поруч із написом “Buzzer”. На бюджетних моделях це часто суміщений режим із перевіркою діодів.
Далі:
- Вставляємо щупи в гнізда COM і VΩmA (стандартне розташування для більшості моделей).
- Торкаємось щупами двох контактів запобіжника — з обох боків.
- Слухаємо.
Якщо мультиметр пищить — запобіжник цілий, нитка не розірвана, струм проходить. Тиша і цифра “1” або “OL” на екрані означають обрив — запобіжник згорів, міняйте на новий.
Візуально скляні запобіжники часто видно неозброєним оком — потемніла колба або обірвана ниточка всередині говорить сама за себе. Але з керамічними чи пластиковими корпусами такий фокус не пройде, там доведеться довіряти лише мультиметру.

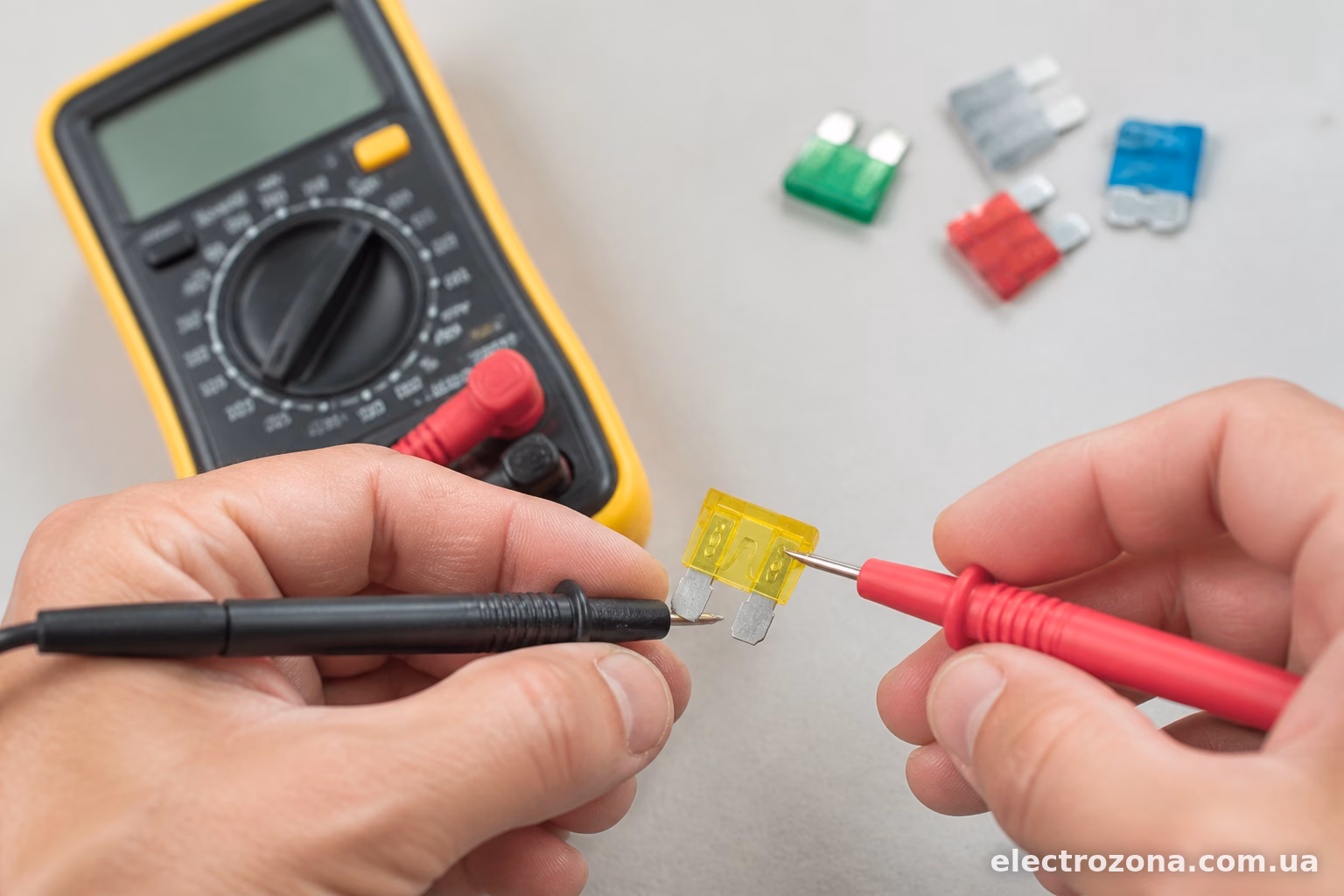

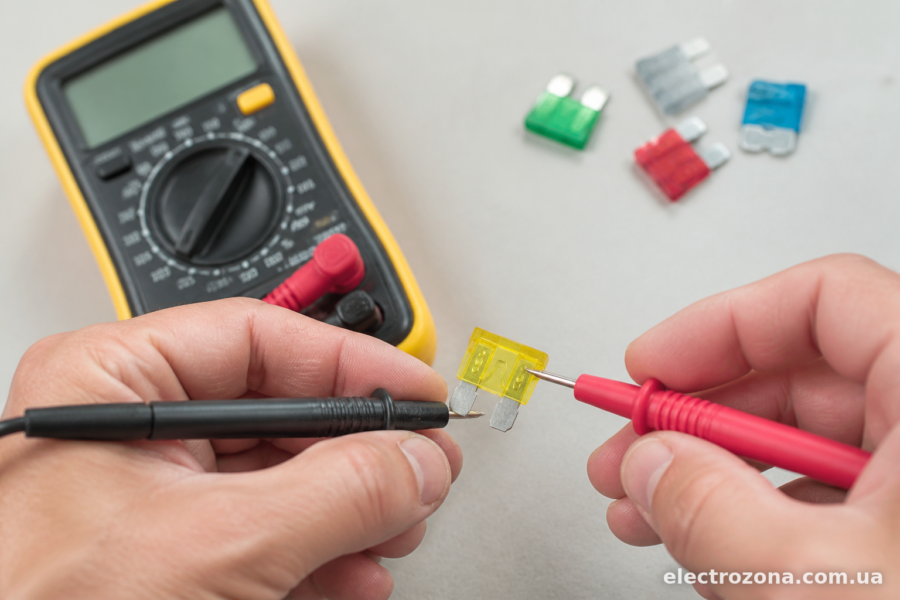

Перевірка через вимірювання опору
Другий спосіб — виміряти опір напряму. Він трохи повільніший, зате точніший, особливо якщо є сумніви щодо стану контактів чи хочеться побачити конкретні цифри, а не просто “пищить/не пищить”.
Крутилку переводимо в режим Ω (омметр), обираємо найменший діапазон — зазвичай 200 Ом вистачає з запасом.
Прикладаємо щупи до контактів запобіжника так само, як і в режимі прозвонки. Справний запобіжник покаже опір, близький до нуля — щось у межах 0.1–2 Ом, залежно від номіналу і типу. Чим потужніший запобіжник, тим менший опір, як правило.
Якщо на дисплеї “1” або “OL” — коло розірване, запобіжник непридатний.
Тут варто пам’ятати нюанс: деякі мультиметри в режимі омметра реагують повільніше, показуючи значення не одразу, а через секунду-дві. Не панікуйте, якщо цифри трохи “гуляють” перед тим як стабілізуватись.
Як перевірити запобіжник прямо під напругою
Іноді розбирати щиток чи блок запобіжників немає можливості — наприклад, машина заведена і треба перевірити щось на ходу, чи щиток великий і незручно все витягувати. Тоді можна перевірити запобіжник, не виймаючи його, через вимірювання напруги.
Крутилку ставимо на постійну напругу (DCV) для авто чи змінну (ACV) для побутової мережі, вибираємо діапазон з запасом — для авто 20V вистачить, для мережі 750V.
Один щуп прикладаємо до “плюсового” контакту запобіжника (звідки приходить живлення), другий — до “вихідного” контакту (куди йде живлення далі). Якщо запобіжник цілий, напруга на обох контактах буде однаковою, різниця мультиметра покаже 0 або близько того. Якщо запобіжник згорів — на вхідному контакті буде напруга, а на вихідному — нуль, і мультиметр покаже повну різницю, тобто саму вхідну напругу.
Спосіб зручний тим, що не треба нічого витягувати, але вимагає обережності — працюємо під напругою, тому щупи тримаємо надійно і не торкаємось оголених ділянок пальцями.

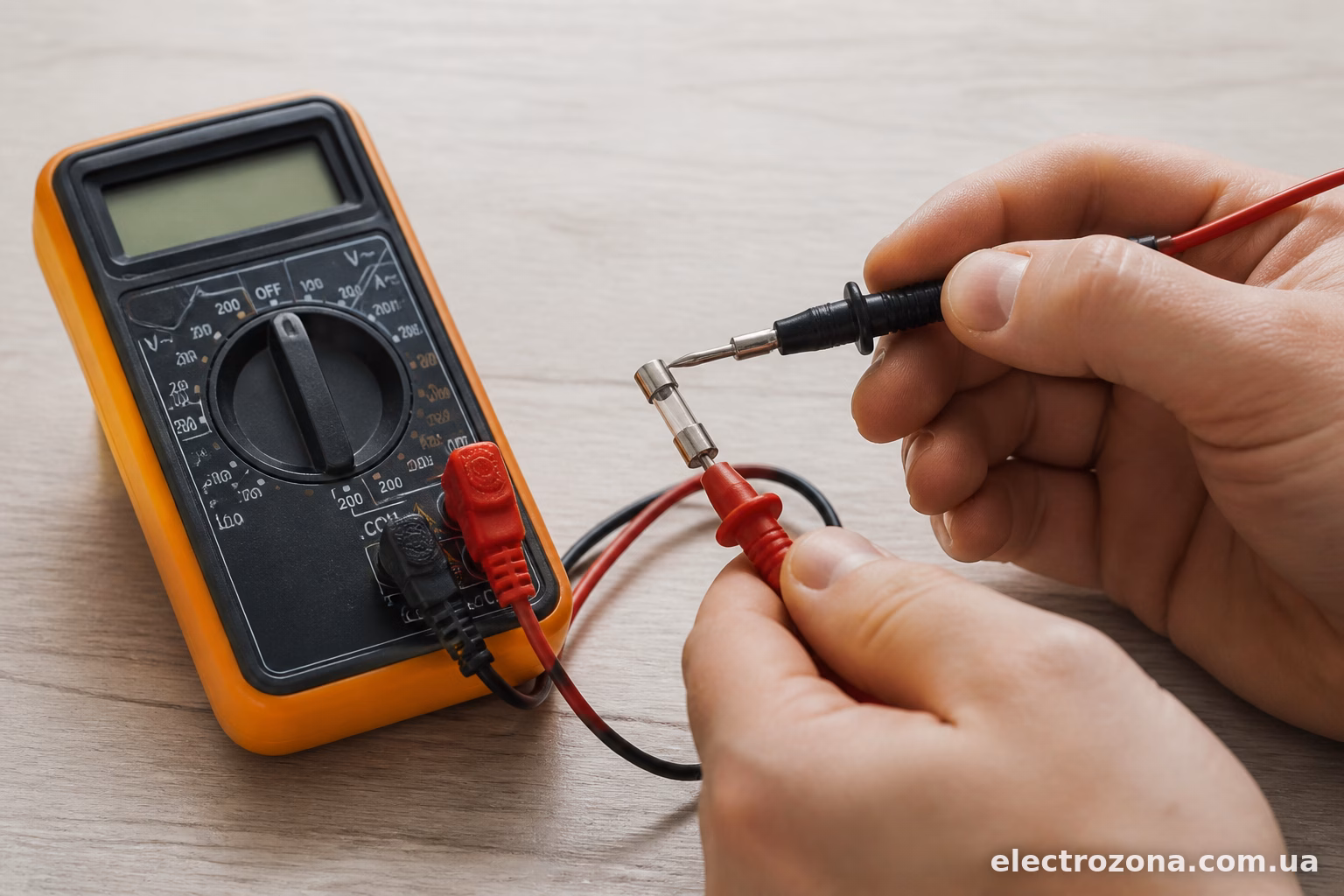

Типові помилки при перевірці
Найчастіша помилка — перевіряти запобіжник, не витягуючи його з кола. У такому випадку мультиметр може показати “прохідність” навіть на згорілому запобіжнику, бо струм піде через паралельні ланцюги схеми. Особливо це стосується автомобільних блоків, де запобіжники стоять поруч і мають спільні шини.
Друга поширена помилка — забути перемкнути мультиметр з режиму напруги на режим прозвонки чи опору. Багато хто перевіряє запобіжник, а прилад все ще стоїть на вимірюванні вольтажу — і тоді, звісно, ніякого сигналу не буде, хоч запобіжник цілком справний.
Ще один момент — погані щупи чи стерті наконечники. Якщо контакт слабкий, мультиметр може “мигтіти” показаннями або взагалі не реагувати. Перед тим як виносити вирок запобіжнику, варто перевірити щупи на завідомо цілому провіднику.
І окремо варто сказати про заміну “на око” без розуміння номіналу. Якщо на запобіжнику стояло 15А, а поставили 20А “бо під рукою було” — наступного разу замість запобіжника може згоріти проводка чи саме обладнання. Номінал завжди підбирається під конкретне коло, це не той момент, де можна імпровізувати.
Що робити, якщо запобіжник цілий, а пристрій не працює
Буває і так: перевірили — все гуде, пищить, опір нульовий, а прилад чи ділянка проводки все одно мертві. Це означає, що проблема не в запобіжнику, а десь далі по колу.
Варто перевірити:
- контакти в гнізді запобіжника (окислення, слабкий притиск);
- саму проводку на обрив далі по ланцюгу;
- вимикач чи реле, якщо вони стоять в цьому ж колі;
- живлення на вході взагалі — можливо, проблема ще раніше, наприклад на автоматі чи УЗО в щитку.
У машинах ще часто винні “маси” — погані контакти заземлення, через які струм не проходить, хоча запобіжник і проводка справні.
Перевірка запобіжника мультиметром — справа буквально на пару хвилин, якщо є розуміння, який режим вибрати і що означають показники. Прозвонка дає швидкий результат “так/ні”, вимірювання опору — точніші цифри, а перевірка під напругою рятує, коли розбирати блок незручно. Головне — не забувати витягувати запобіжник з кола перед тестом і завжди ставити такий самий номінал при заміні, а не той, що знайшовся під рукою.
