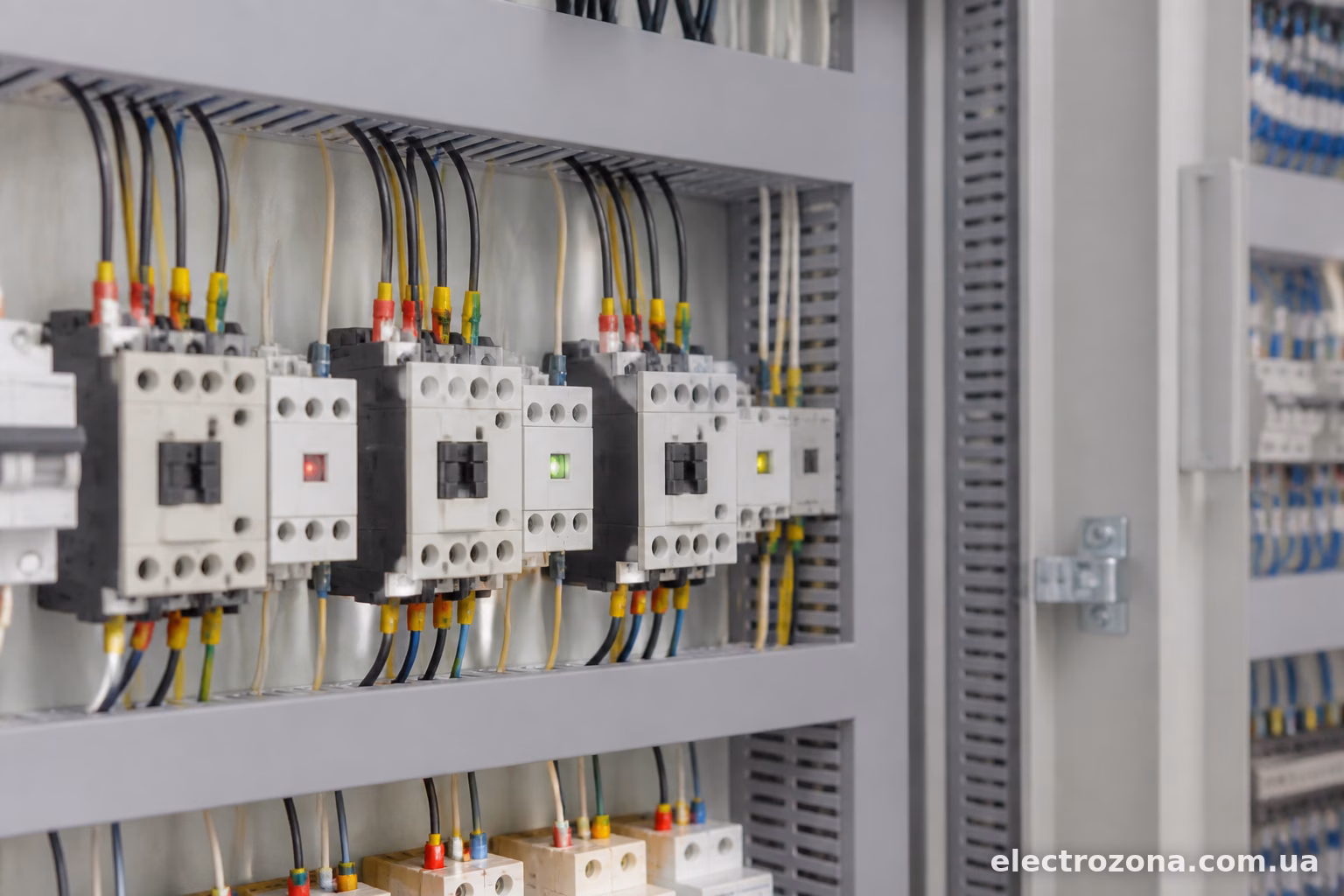

Контактор в щиті — річ корисна, але непрозора. Він клацає, вмикає навантаження, а от чи справді працює в цю секунду двигун насоса чи компресор — з першого погляду не зрозуміло. Особливо якщо щит закритий, а контактор десь у глибині DIN-рейки серед автоматів і клемників. Індикація роботи вирішує цю проблему за копійки: одна лампочка чи світлодіод показують стан контактів без розкручування корпусу і тику мультиметром.
Розберемо, як це реалізувати практично — без зайвої теорії, з конкретними схемами підключення.
Навіщо взагалі індикація на контакторі
Найчастіше контактор ставлять там, де навантаження вмикається не вручну — по сигналу реле часу, реле рівня, термостата чи диспетчерської системи. Приклад: контактор гріє ТЕН у бойлері, або вмикає насос дренажу за сигналом поплавкового вимикача. У такій ситуації людина фізично не бачить, що відбувається — процес автоматичний.
Якщо контактор не спрацював (залипло реле, обгоріли контакти, зникла напруга керування) — без індикації ви дізнаєтесь про проблему тільки коли щось перестане працювати. А з лампочкою на щиті достатньо глянути — горить чи ні.
Друга причина — діагностика. Електрику, який обслуговує об’єкт, індикація економить купу часу. Замість того щоб знімати кришку і перевіряти напругу на котушці, він просто дивиться на панель.

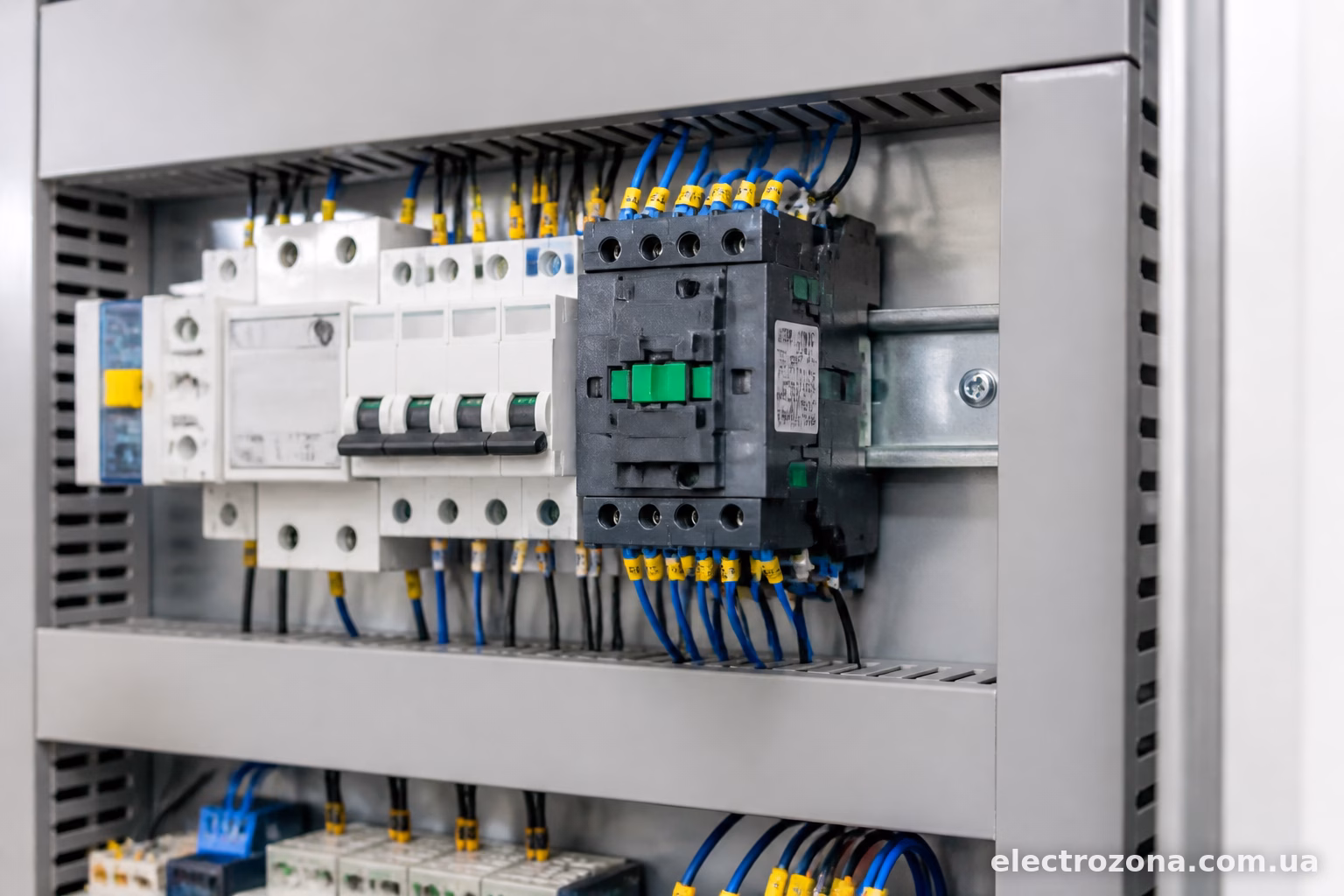

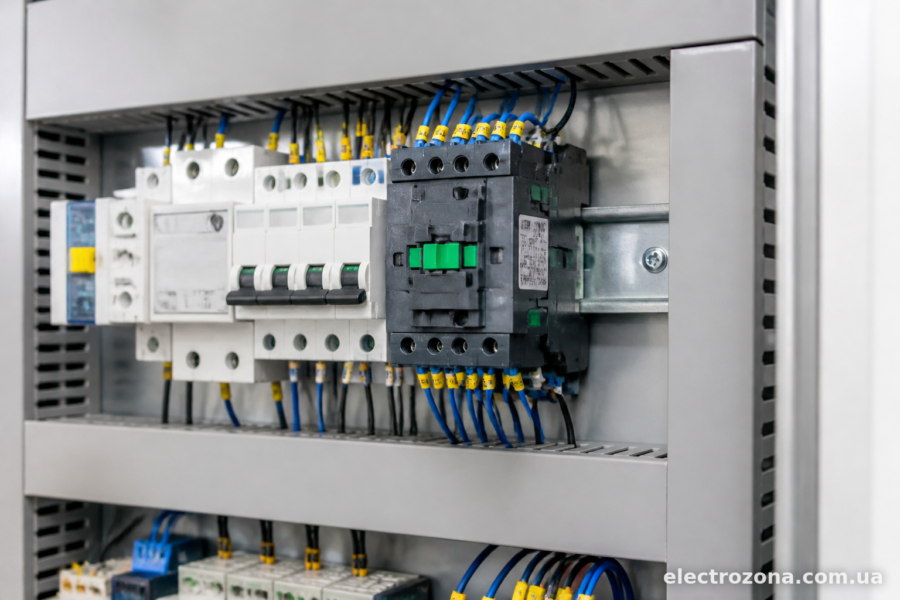

Варіант 1 — лампа через додатковий контакт (найпростіший)
Більшість промислових контакторів (Schneider LC1D, ABB AF, IEK КМИ) мають можливість встановити додатковий контактний блок зверху або збоку корпусу. Це так звана “приставка” з парою NO/NC контактів, механічно пов’язаних з якорем контактора.
Схема проста:
- фазу з клем живлення заводимо на один контакт приставки (NO);
- з другого контакту тягнемо провід на сигнальну лампу;
- лампу заземлюємо на нуль.
Коли контактор притягується, приставка замикається разом з основними силовими контактами, і лампа загоряється одночасно з подачею напруги на навантаження. Тут важливий нюанс: індикація в цьому випадку показує саме факт замикання силового кола, а не просто наявність напруги на котушці. Якщо контакти зварились чи обгоріли — приставка теж покаже “включено”, хоча реального струму на навантаженні може й не бути. Ідеального рішення тут нема, але для 95% побутових і напівпромислових задач цього достатньо.
Для контакторів IEK і EKF додаткові контактні блоки коштують 80-150 грн, монтуються без інструменту — просто клацають зверху або з боку корпусу.
Варіант 2 — світлодіод паралельно котушці
Спосіб дешевший, але менш точний. Світлодіодний індикатор (або цілий модуль з резистором) підключають прямо на клеми котушки керування А1-А2.
Коли на котушку подається напруга — індикатор загоряється незалежно від того, чи спрацювали силові контакти. Тобто такий спосіб показує не факт роботи контактора, а факт подачі керуючого сигналу. Різниця суттєва: якщо механічна частина заклинила або контакти згоріли, лампочка все одно горітиме, хоча навантаження фактично не працює.
Для котушок на 220В беруть готові неонові індикатори з резистором на 100-220 кОм — вони вкручуються прямо в клемну колодку або підключаються проводом перерізом 0.5-0.75 мм². Для котушок 24В DC (часто зустрічаються в промислових щитах) використовують світлодіоди з обмежувальним резистором на 1-2 кОм, розрахованим під конкретну напругу.
Цей варіант хороший там, де важливо бачити саме сигнал керування — наприклад, при діагностиці, чи спрацьовує реле часу або термостат, який керує контактором.

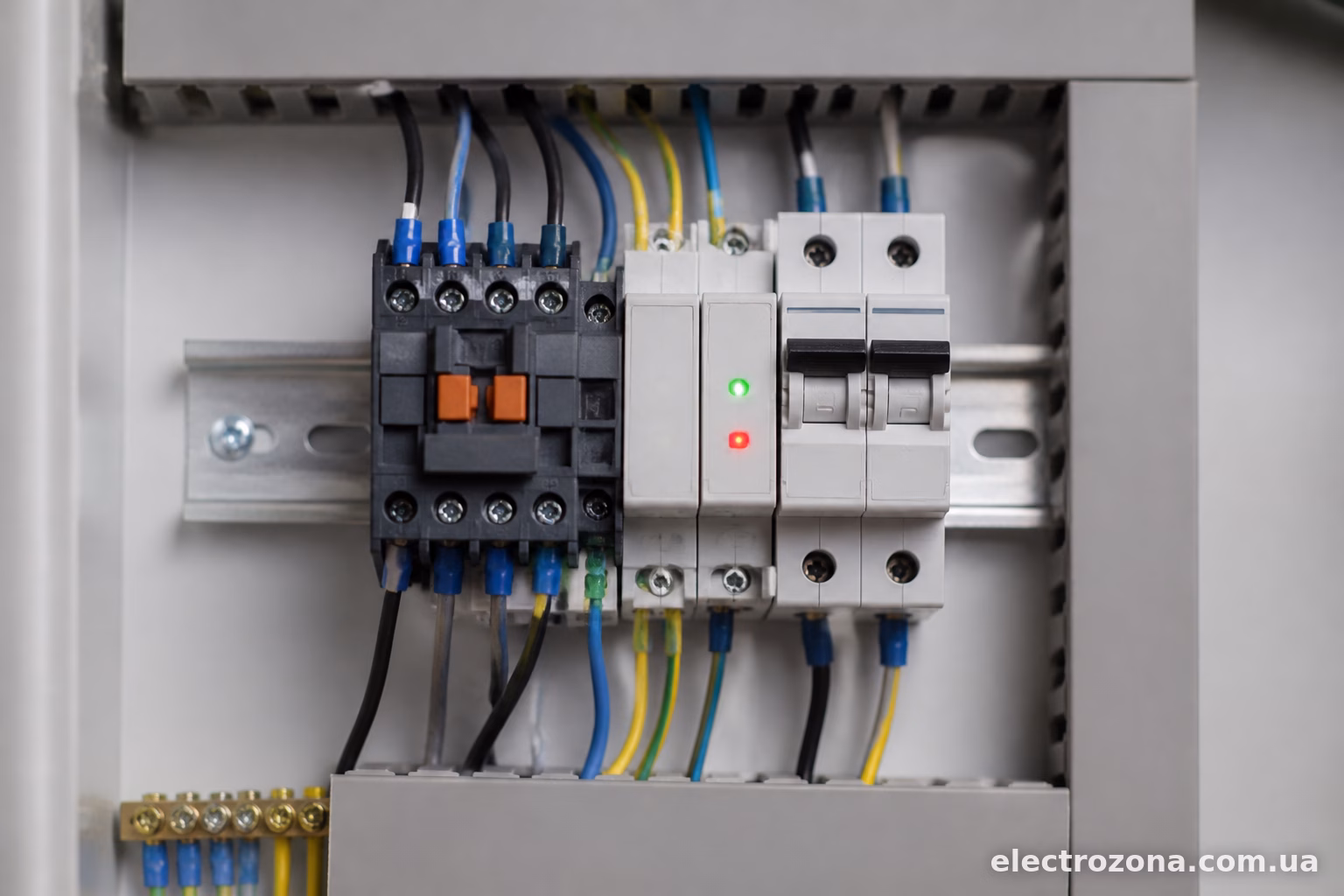

Комбінований варіант — і сигнал, і факт роботи
На щитах, де важлива точна діагностика (наприклад, у котельні або на насосній станції), ставлять два індикатори одразу:
- Зелений світлодіод на котушці — показує, що прийшов сигнал керування.
- Червона лампа через додатковий контакт — показує, що силові контакти реально замкнулись.
Якщо горить тільки зелений, а червоний ні — це прямий сигнал, що контактор отримав команду, але не спрацював механічно. Причина зазвичай в залипанні якоря, механічному заклинюванні або обгорілих контактах приставки. Для електрика це економить хвилини діагностики — не треба знімати кришку і перевіряти щупами.
Підключення індикації для трифазного контактора
З трифазними контакторами трохи інша логіка, бо котушка керування зазвичай однофазна (220В), а силові контакти — трифазні (380В). Індикацію по котушці роблять так само, як і в однофазній схемі — паралельно А1-А2.
А ось для індикації факту замикання силових контактів беруть одну будь-яку фазу з виходу контактора (наприклад, клема Т1) і через додатковий контактний блок заводять на лампу. Всі три фази замикаються одночасно механічно, тож достатньо контролювати одну.
Важливо: не можна брати фазу для індикації прямо з силового виходу без додаткового контакту, якщо на цій фазі вже висить навантаження — це створює паразитне навантаження на лінію і може викликати хибні спрацювання при обриві фази чи нестабільній роботі приводу.

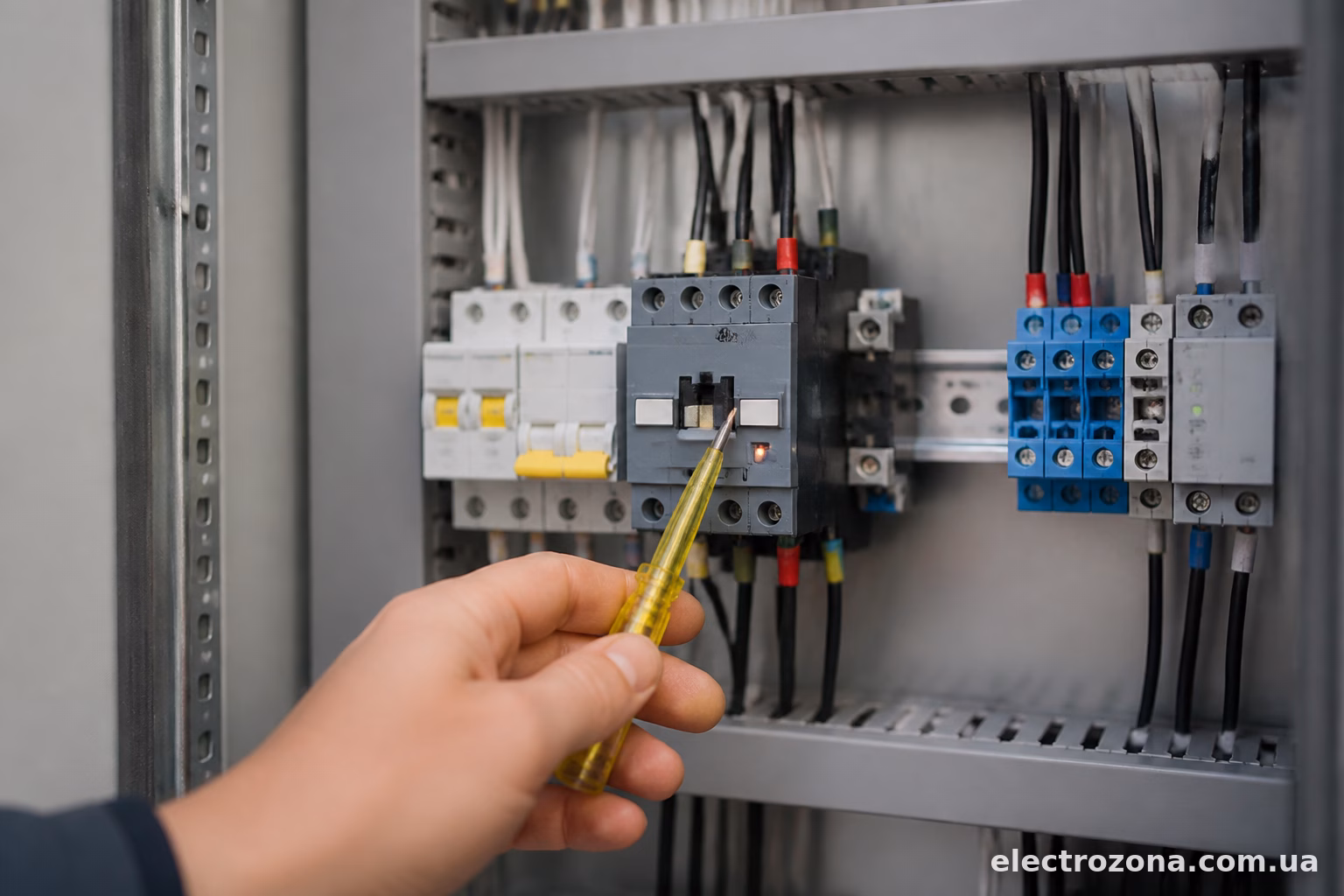

Практичні нюанси монтажу
Кілька моментів, які часто упускають при монтажі:
- Переріз проводу для індикації — 0.5-0.75 мм² цілком достатньо, бо струм споживання лампи мінімальний (кілька міліампер для світлодіода, до 20 мА для неонки).
- Місце розміщення індикатора — краще виносити на лицьову панель щита або двері, а не залишати всередині. Сенс індикації втрачається, якщо для перегляду треба відкривати щит.
- Колір лампи — за загальноприйнятою практикою зелений колір означає “включено, все нормально”, червоний — “аварія” або “відключено”. Втім, на практиці часто роблять навпаки — червоний “включено”, бо це привертає більше уваги. Головне — узгодити з тим, хто буде обслуговувати щит, і підписати маркування біля лампи.
- Захист лампи запобіжником — якщо індикатор живиться від окремої лінії, а не через контакти самого контактора, варто поставити маленький автомат на 1-2А або запобіжник, щоб коротке замикання в лампі не вибило основний ввідний автомат.
- Маркування на схемі — обов’язково підписуйте на монтажній схемі щита, звідки і як підключена індикація. Через пару років при ремонті це збереже купу часу наступному електрику (навіть якщо це будете ви самі).
Готові модулі індикації
Якщо не хочеться городити окрему лампу з проводами, є готові індикаторні модулі на DIN-рейку — наприклад, серії ІК від різних виробників або компактні світлодіодні індикатори від Schneider (модель Harmony XB). Вони кріпляться поруч з контактором, підключаються двома проводами і виглядають акуратніше за окрему лампочку, приліплену десь на дверцятах.
Для щитів, де вже стоїть система диспетчеризації чи ПЛК, індикацію контактора часто виводять не лампою, а сигналом на контролер — той самий додатковий контакт NO/NC йде не на лампу, а на дискретний вхід ПЛК. Це вже вихід за межі “простої лампочки”, але принцип підключення ідентичний.
—
Індикація контактора — дрібниця, яку часто ігнорують на етапі проектування щита, а потім шкодують під час обслуговування. Витрати мінімальні: додатковий контактний блок чи проста лампа коштують копійки порівняно з часом, який доведеться витратити на пошук несправності наосліп. Якщо щит обслуговується не щодня і доступ до нього обмежений — індикація перестає бути опцією і стає практичною необхідністю.
