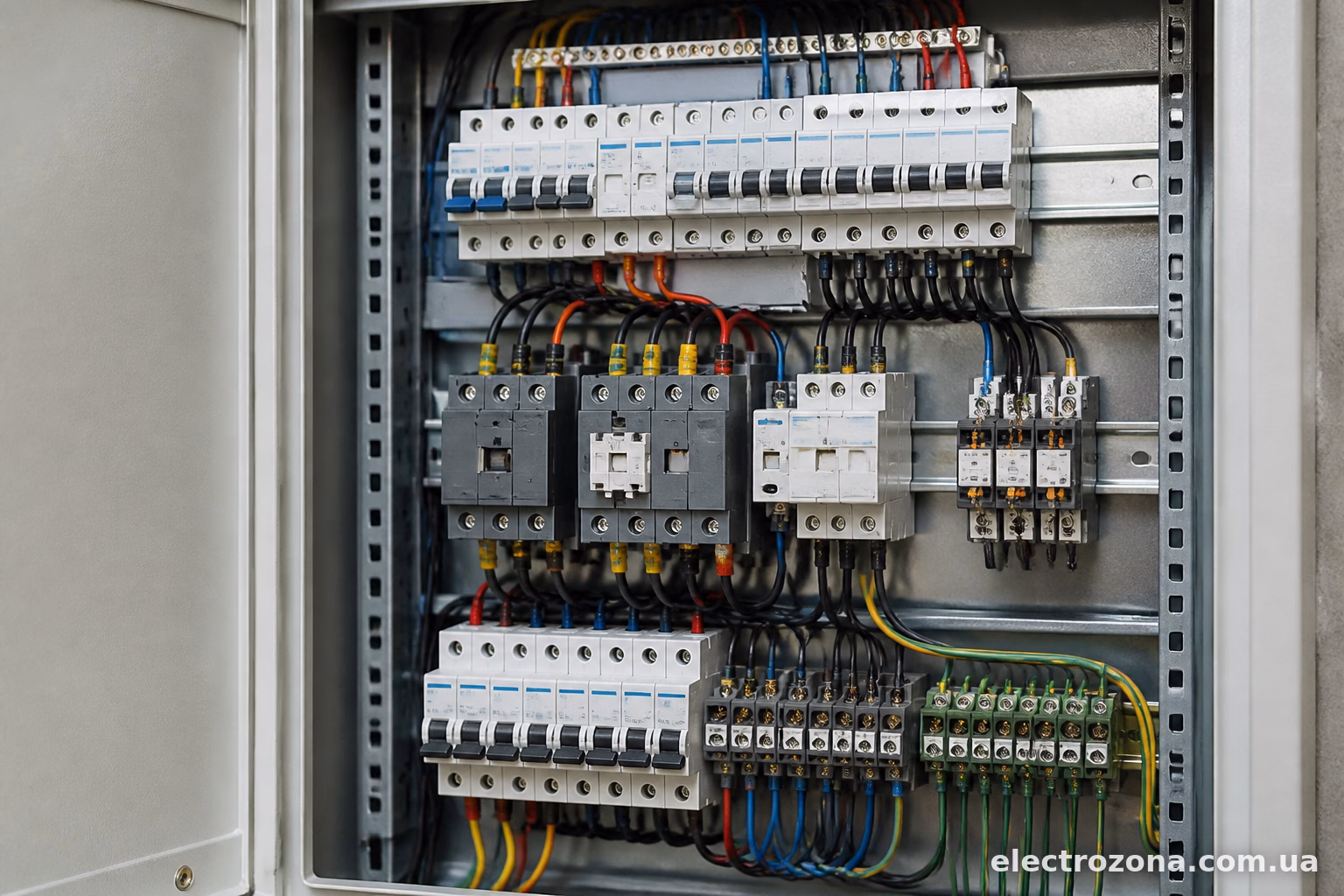

Автомати не можна кидати в щит як прийдеться — зверху вниз чи зліва направо, аби влізло. Порядок розміщення впливає і на зручність експлуатації, і на теплові режими обладнання, і навіть на швидкість пошуку несправності, коли щось вибиває о другій ночі. Розберемо, як це робиться грамотно, а не “на око”.
Логіка компоновки: від вводу до груп
Щит читається як книга — зверху вниз, зліва направо. Спочатку йде ввідний автомат або рубильник, потім лічильник (якщо він у цьому ж корпусі), далі — загальне УЗО або диференційний автомат на весь об’єкт, і тільки після цього — групові автомати на окремі лінії.
Логіка проста: людина, яка відкриває щит через рік чи два, повинна одразу зрозуміти структуру, навіть якщо сама його не збирала. Електрик, який приїхав на виклик, не буде гадати, який автомат за що відповідає, якщо порядок стандартний.
Групові автомати варто розбивати по зонах або типах навантаження:
- освітлення окремо від розеток;
- потужні споживачі (бойлер, плита, кондиціонер) — окремими лініями з власним захистом;
- вологі приміщення (ванна, кухня, балкон) — через окремі УЗО чи диф.автомати.

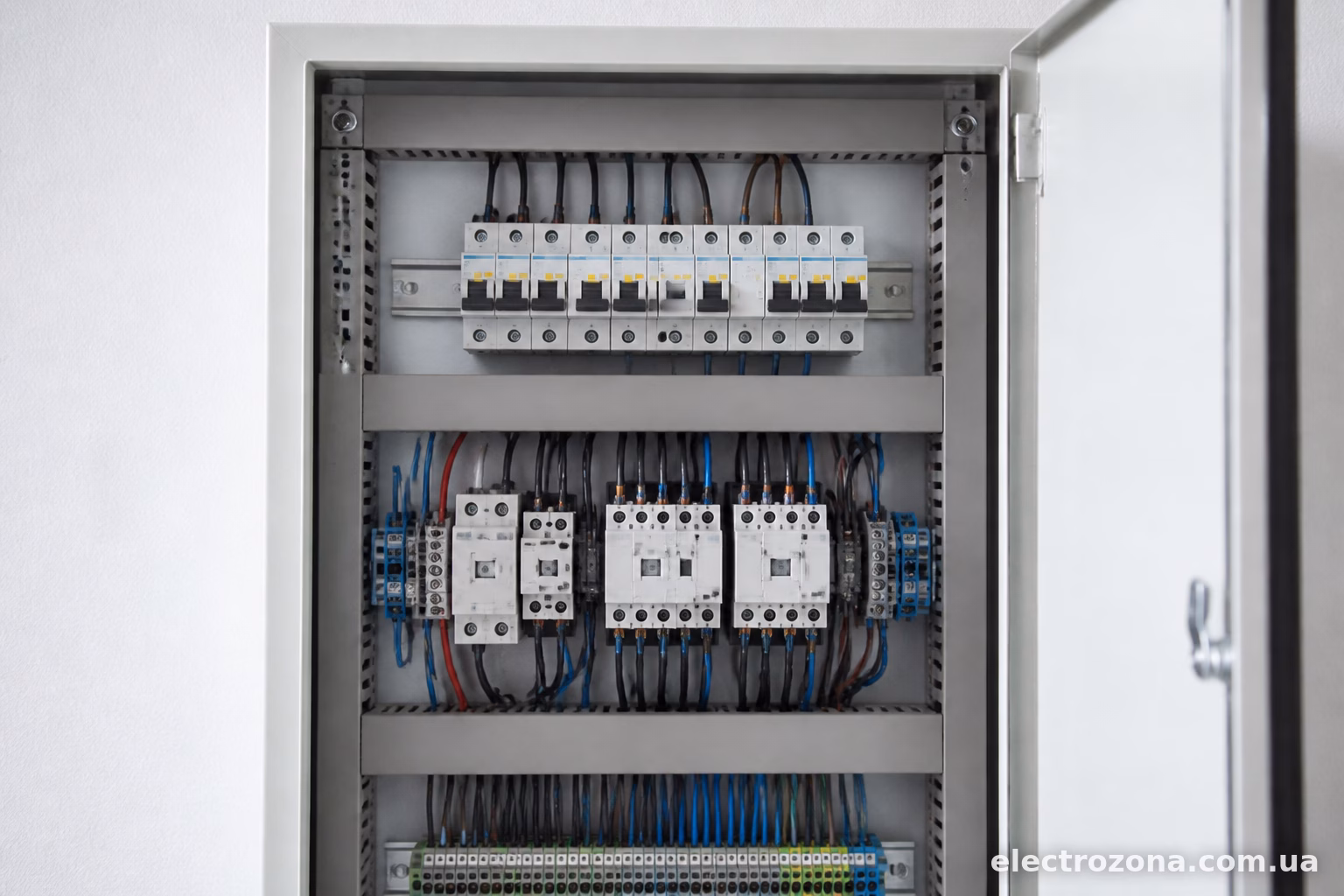

Де ставити контактор відносно автоматів
Контактор — це силове реле, яке комутує навантаження за командою (від реле напруги, датчика, таймера чи вручну). Його зазвичай ставлять після групового автомата, але перед навантаженням.
Типова помилка новачків — підключати контактор до входу до автомата захисту лінії. Тоді при короткому замиканні на навантаженні спрацьовує тільки контакти контактора, а не автомат, і це може призвести до підгоряння контактів або взагалі виходу контактора з ладу.
Правильна схема: автомат захищає лінію → контактор комутує → навантаження. Якщо у вас реле напруги для захисту від перекосу фаз чи стрибків, воно керує контактором, а не стоїть замість автомата.
Фізично контактор ставлять поруч з тим автоматом, який він обслуговує, або трохи нижче — так простіше трасувати провід і читати схему без плутанини.
Теплові режими та відстані між модулями
Автомати і контактори гріються під навантаженням, це нормальна фізика процесу. Проблема в тому, що в закритому щиті, особливо пластиковому, тепло нікуди не дівається, якщо модулі стоять впритул один до одного без запасу.
На практиці рекомендую:
- залишати хоча б один порожній модуль між силовими автоматами на 32А і більше;
- контактори з великим струмом (25А, 40А) не ставити впритул до чутливих УЗО — наведення тепла може впливати на спрацювання;
- у щитах на 24-36 модулів і більше обов’язково передбачати вентиляційні отвори або навіть примусовий обдув, якщо навантаження серйозне (наприклад, електрокотел на 9-15 кВт).
Я бачив щити, де через рік експлуатації пластикові корпуси автоматів жовтіли і деформувалися саме через перегрів у тісній компоновці. Дешевше поставити щит на пару модулів більше, ніж потім міняти обгорілі автомати.

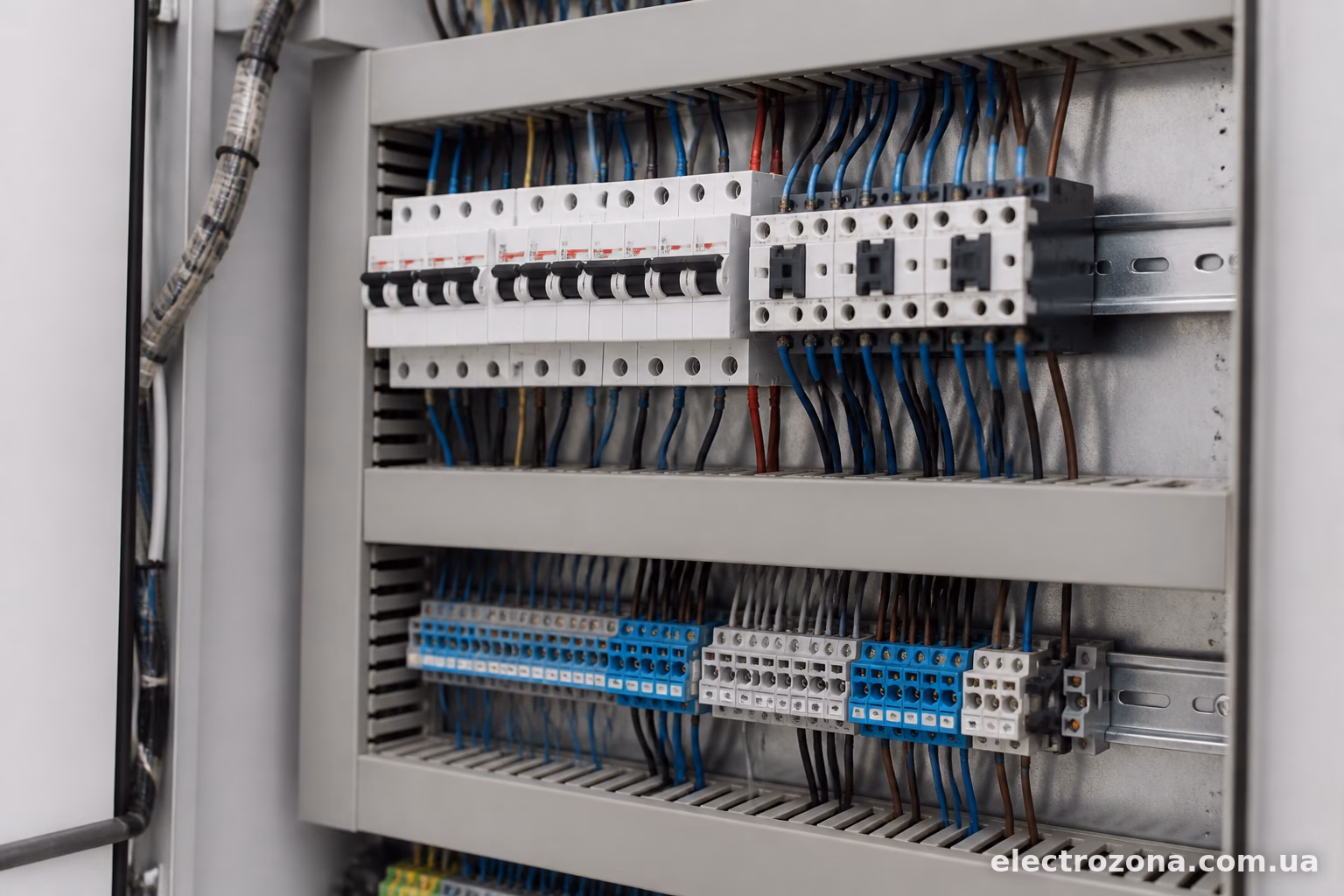

Порядок фаз і зручність монтажу
Ще один момент, який часто ігнорують — послідовність фаз при трифазному підключенні. Якщо у вас три фази заходять в щит, автомати краще групувати так, щоб кожна фаза йшла своїм “стовпчиком” або блоком, а не хаотично перемішувалась.
Це не тільки естетика. При балансуванні навантаження по фазах (щоб не було перекосу) простіше рахувати, скільки ват висить на кожній фазі, коли автомати згруповані логічно.
Для трифазних контакторів (наприклад, для керування насосом, компресором чи потужним нагрівачем) варто одразу закладати місце під усі три полюси плюс керуючий контакт — і ставити такий блок окремо від однофазних груп, щоб не плутати монтажникам провід при обслуговуванні.
Маркування — це не забаганка
Кожен автомат і контактор повинен мати підпис. Не через рік, коли забудеться що куди йде, а одразу під час монтажу.
Варіанти маркування:
- наклейки з номером групи (Гр.1, Гр.2…) та розшифровкою на окремому аркуші, вкладеному в щит;
- прямий підпис на дін-рейці або біля автомата (“Кухня — розетки”, “Бойлер”, “Насос свердловини”);
- кольорове маркування дротів за фазами (актуально для трифазних щитів).
Без маркування навіть досвідчений електрик витрачає зайвих 20-30 хвилин, щоб зрозуміти схему чужого щита. З підписами — все очевидно за хвилину.

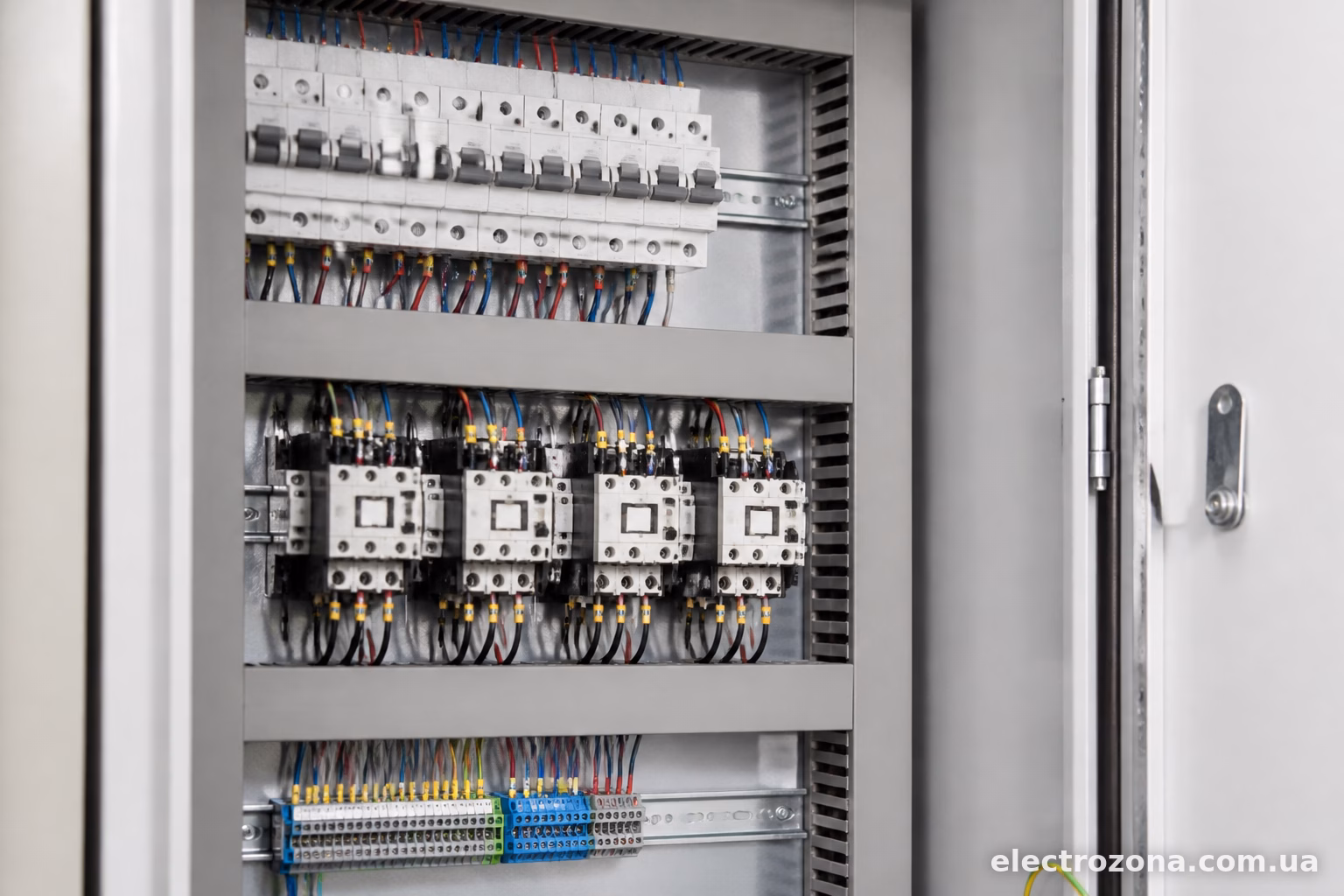

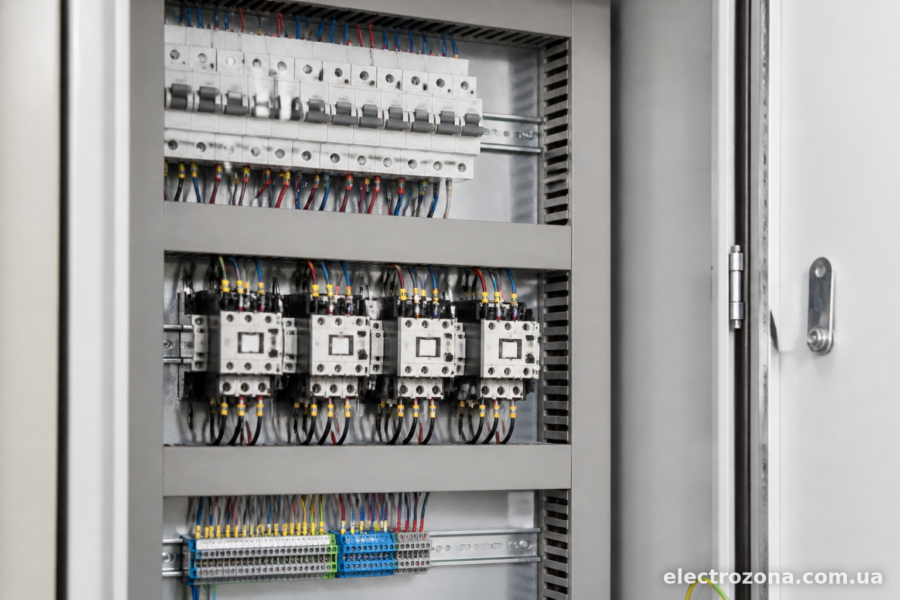

Типові помилки при розміщенні
Зустрічав щити, зібрані “руками сусіда”, де:
Контактор стоїть в самому кінці ряду, а керуючий провід від реле напруги тягнеться через увесь щит навхрест з силовими лініями — це і незручно, і небезпечно з точки зору наведень.
УЗО загальне стоїть після групових автоматів, а не перед ними — тоді при витоку струму на будь-якій лінії вибиває взагалі все, включно з тим, що мало б залишитись під напругою.
Потужні автомати (40А і вище) стоять впритул до слабкострумових пристроїв (реле часу, датчики) — і останні починають глючити через нагрів чи наведення.
Автомати без запасу місця — коли щит забитий під зав’язку, і додати ще одну групу пізніше просто нема куди, доводиться міняти весь щит.
Приклад типової компоновки для квартири
Для звичайної квартири на 60-70 м² з електроплитою типова схема виглядає так:
Верхній ряд: ввідний автомат → лічильник (якщо окремо не винесений) → загальне УЗО на 40А/30мА.
Другий ряд: групові автомати — освітлення (16А), розетки кімнат (16А), розетки кухні (16А з окремим УЗО чи диф.автоматом), санвузол (16А з УЗО 10мА).
Третій ряд: потужні споживачі — електроплита (32А), бойлер (16-20А з УЗО), кондиціонер (16А).
Якщо є розумний будинок чи керування освітленням через контактори — їх виносять окремим блоком, зазвичай знизу, ближче до місця підключення керуючих проводів від реле чи вимикачів.
Для приватного будинку схема ускладнюється — додається трифазний ввід, автоматика для свердловини чи насосної станції, контактори для теплої підлоги чи котла. Але принцип той самий: зверху загальний захист, далі групи за призначенням, силові контактори — окремим блоком з запасом простору навколо.
Грамотне розміщення автоматів і контакторів — це не про красу, хоча акуратний щит теж приємно відкрити. Це про безпеку, зручність обслуговування і довговічність обладнання. П’ять зайвих хвилин на плануванні компоновки перед монтажем економлять години пошуку несправностей у майбутньому — і, можливо, рятують від пожежі через перегрів чи коротке замикання там, де контактор стояв не на своєму місці.
