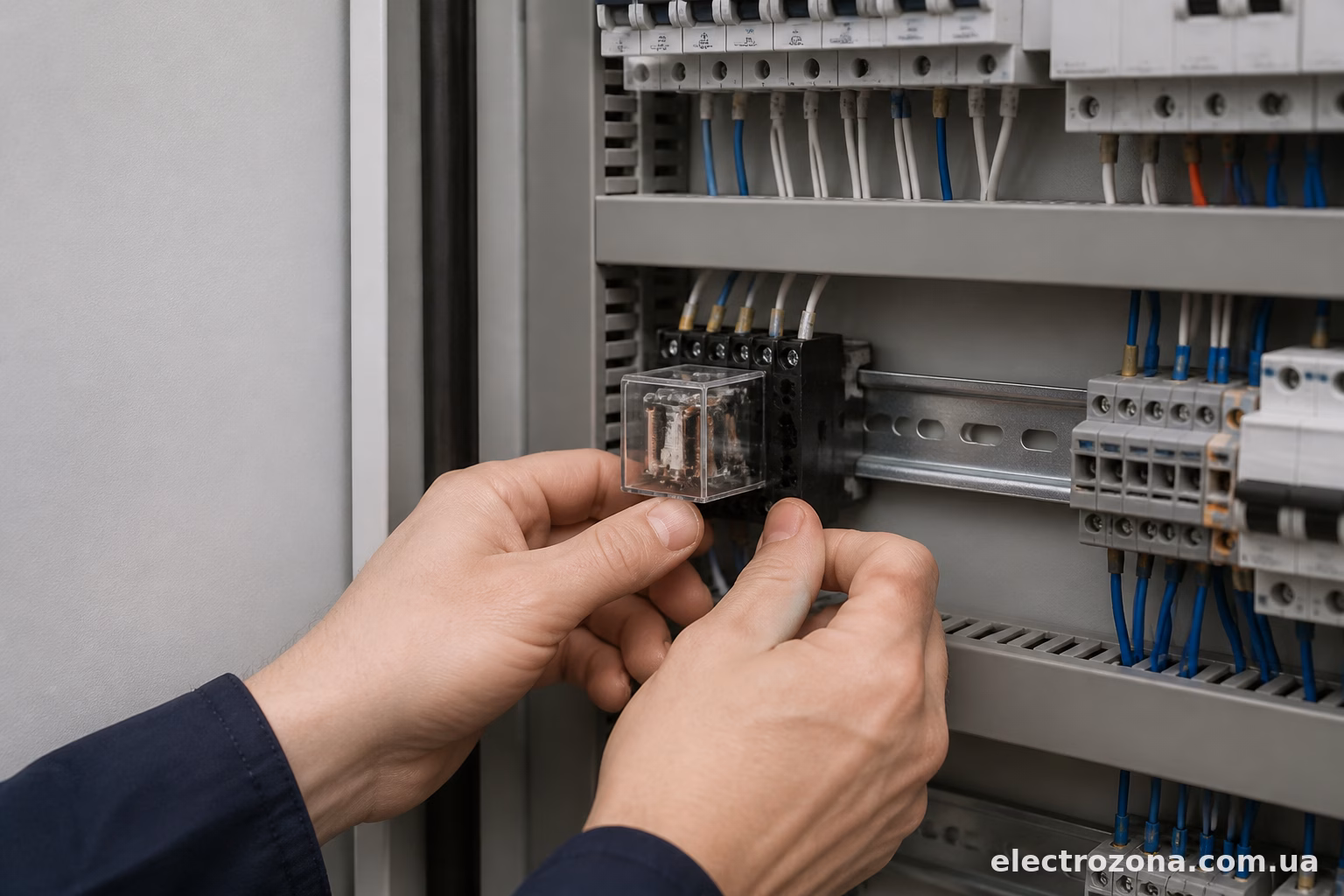

Як встановити проміжне реле на DIN-рейку

Проміжне реле — штука проста, але без неї не обходиться жоден серйозний щит. Ставите слабкий сигнал з контролера чи датчика — а треба комутувати щось потужніше: контактор, лампу, клапан. Ось тут воно і рятує. У цій статті розберемо, як фізично закріпити реле на DIN-рейку, підключити котушку та контакти, і на що звернути увагу, щоб потім не довелось все переробляти.

Навіщо взагалі потрібне проміжне реле

Уявіть ситуацію: термостат видає сигнал 24В, а вам треба включити насос на 220В із струмом 5А. Пряме підключення тут неможливе — контакти термостата просто згорять. Проміжне реле розв’язує ці кола: маленький сигнал керує котушкою, а вона замикає окремі, гальванічно розв’язані контакти, розраховані на більший струм чи іншу напругу.

Використовують такі реле майже скрізь — у системах автоматики опалення, в схемах управління освітленням через фотореле, для дублювання сигналів з ПЛК, у щитках приватних будинків для розв’язки груп. Найпопулярніші моделі — Finder серії 55.3х, Schneider Electric RXM, ABB CR-P, вітчизняний F&F PR-1P. Різняться вони кількістю груп контактів (зазвичай 2 або 4 переключаючі), напругою котушки (12В, 24В, 220В) та струмом контактів (від 6 до 16А на групу).

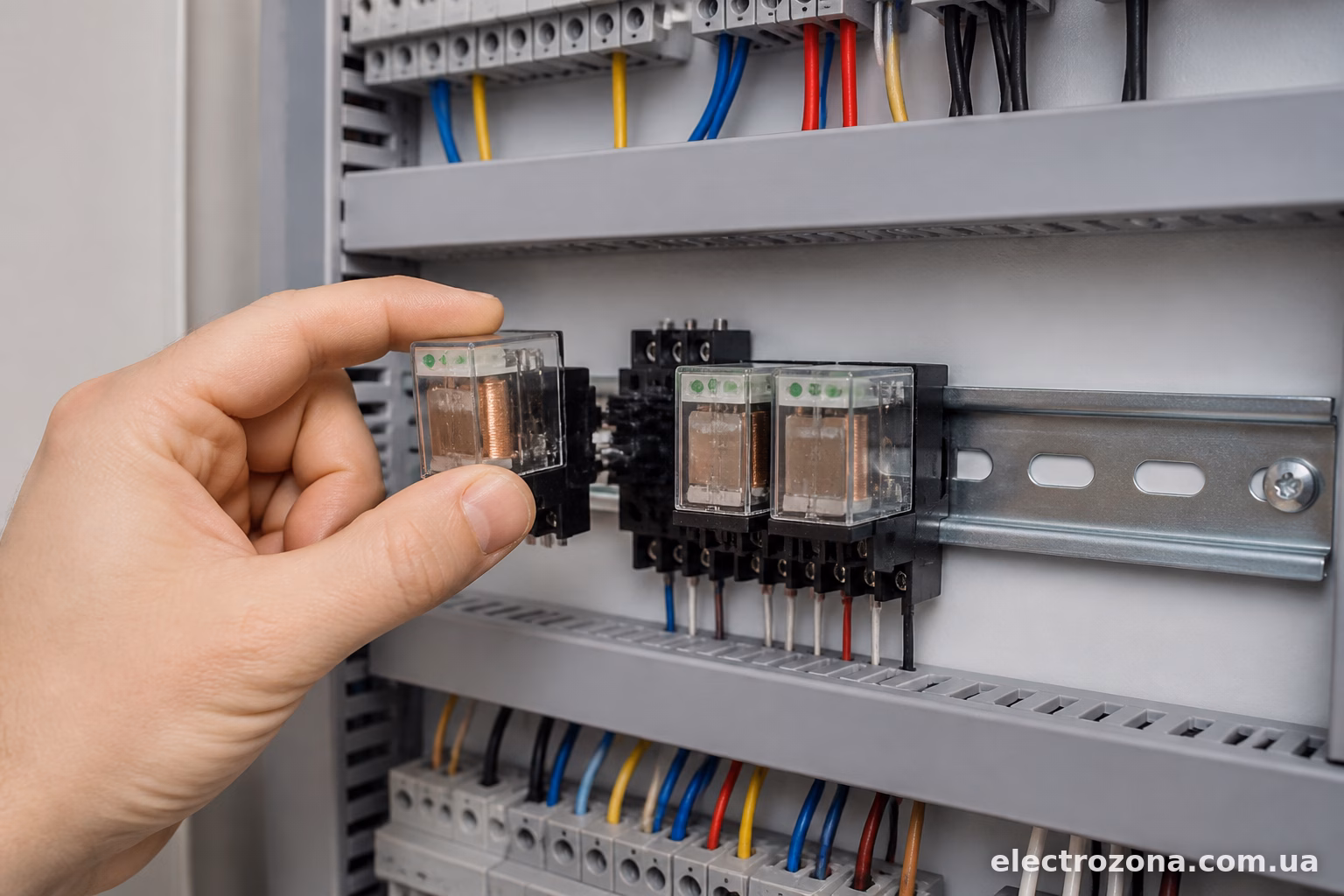

Що знадобиться перед монтажем

Список невеликий, але без цього краще не братися:

саме реле з відповідною колодкою (сокетом) — окремо реле на DIN-рейку не ставлять, тільки в парі з базою;
викрутка плоска або хрестова, залежно від типу клем колодки;
кабель-канал або дроти потрібного перерізу (для котушки зазвичай вистачає 0,5–0,75 мм², для силових контактів залежно від навантаження);
бирки чи маркер для підпису проводів — повірте, через рік ви забудете, що куди йде;
індикатор напруги або мультиметр для перевірки перед підключенням.

Тут важливий нюанс: багато хто плутає реле і колодку, купуючи окремо. Наприклад, Finder 55.32 без сокету 94.04 просто нікуди не встромиться — воно розраховане на посадкове місце з відповідним розташуванням ніжок. Перевіряйте сумісність заздалегідь, бажано за артикулом виробника.

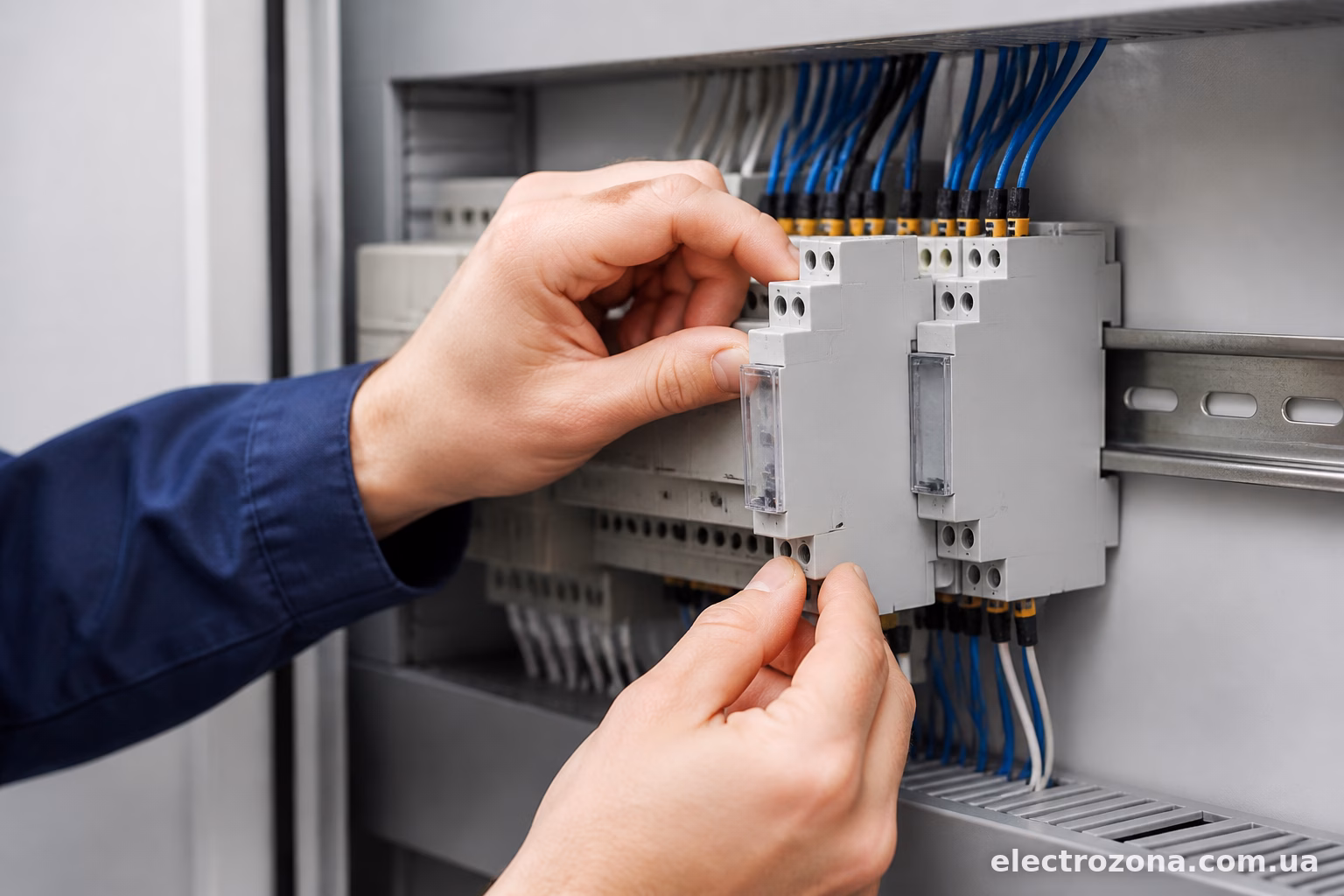

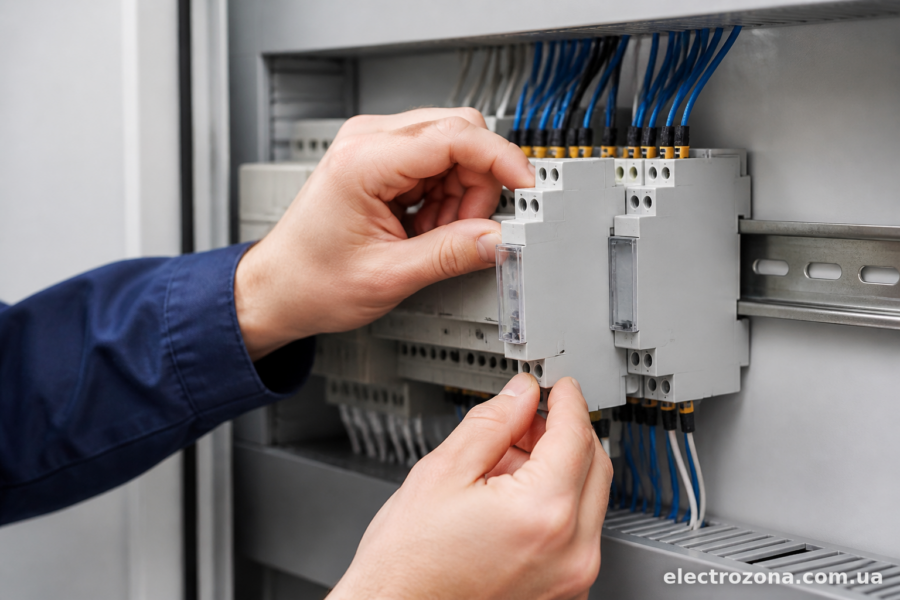

Порядок встановлення на DIN-рейку

Сам монтаж займає хвилин п’ять, якщо все під рукою.

1. Знеструмте щит. Це не формальність — навіть якщо реле низьковольтне, поруч часто йдуть силові лінії 220В. Перевірте індикатором відсутність напруги на клемах, куди плануєте підключатись.

2. Підготуйте DIN-рейку. Якщо рейка вже заповнена іншими модулями, звільніть ділянку потрібної ширини. Стандартна колодка під проміжне реле займає зазвичай один-два модулі (17,5 мм кожен), залежно від виробника.

3. Встановіть колодку (сокет). Приставте її верхнім краєм до рейки під кутом, потім притисніть нижню частину — має клацнути фіксатор. Якщо колодка не клацає і хитається, перевірте, чи не пошкоджений защіпний механізм або чи не занадто товста рейка (буває підробка з іншою товщиною металу).

4. Встановіть реле в колодку. Орієнтуйтесь на ключ — виступ на корпусі реле, який співпадає з пазом на сокеті. Вставляти навмання не варто, бо контакти можуть не зійтися правильно, і реле банально не спрацює або спрацює неправильно.

5. Зафіксуйте механічний фіксатор, якщо він передбачений конструкцією — у деяких моделей є пластикова засувка, яка не дає реле випасти з колодки при вібрації.

Схема підключення котушки і контактів

Тепер найважливіша частина — розводка проводів. У більшості проміжних реле цоколь стандартизований (наприклад, 11-контактний для 3PDT-реле або 8-контактний для 2PDT), тому розпіновка написана прямо на корпусі колодки чи в паспорті.

Котушка підключається до двох контактів, зазвичай позначених A1 і A2. Полярність важлива тільки для реле постійного струму (DC) — переплутаєте плюс з мінусом, реле просто не спрацює, нічого не згорить. Для змінного струму (AC) полярність не має значення взагалі.

Силові контакти позначаються цифрами типу 11-12-14 (перша група), 21-22-24 (друга) і так далі. Цифра 1 в середині означає загальний контакт (COM), 2 — нормально замкнутий (NC), 4 — нормально розімкнутий (NO). Тобто маркування 11-12 — це замкнуте коло в стані спокою, а 11-14 — розімкнуте, яке замкнеться при спрацюванні реле.

Практичний приклад: якщо ви керуєте контактором через проміжне реле від сигналу датчика руху на 12В, схема буде такою — плюс від блока живлення на A1, мінус через вихід датчика на A2. На силовій частині: фаза заходить на COM (11), а з NO (14) йде на котушку контактора. Коли датчик спрацьовує, реле замикає коло — контактор вмикається.

Провід під котушку варто брати тонший (0,5-0,75 мм²), а силові лінії — відповідно до навантаження, яке комутуєте. Не забувайте про запобіжник або автомат перед силовим колом, реле саме по собі захисту не дає.

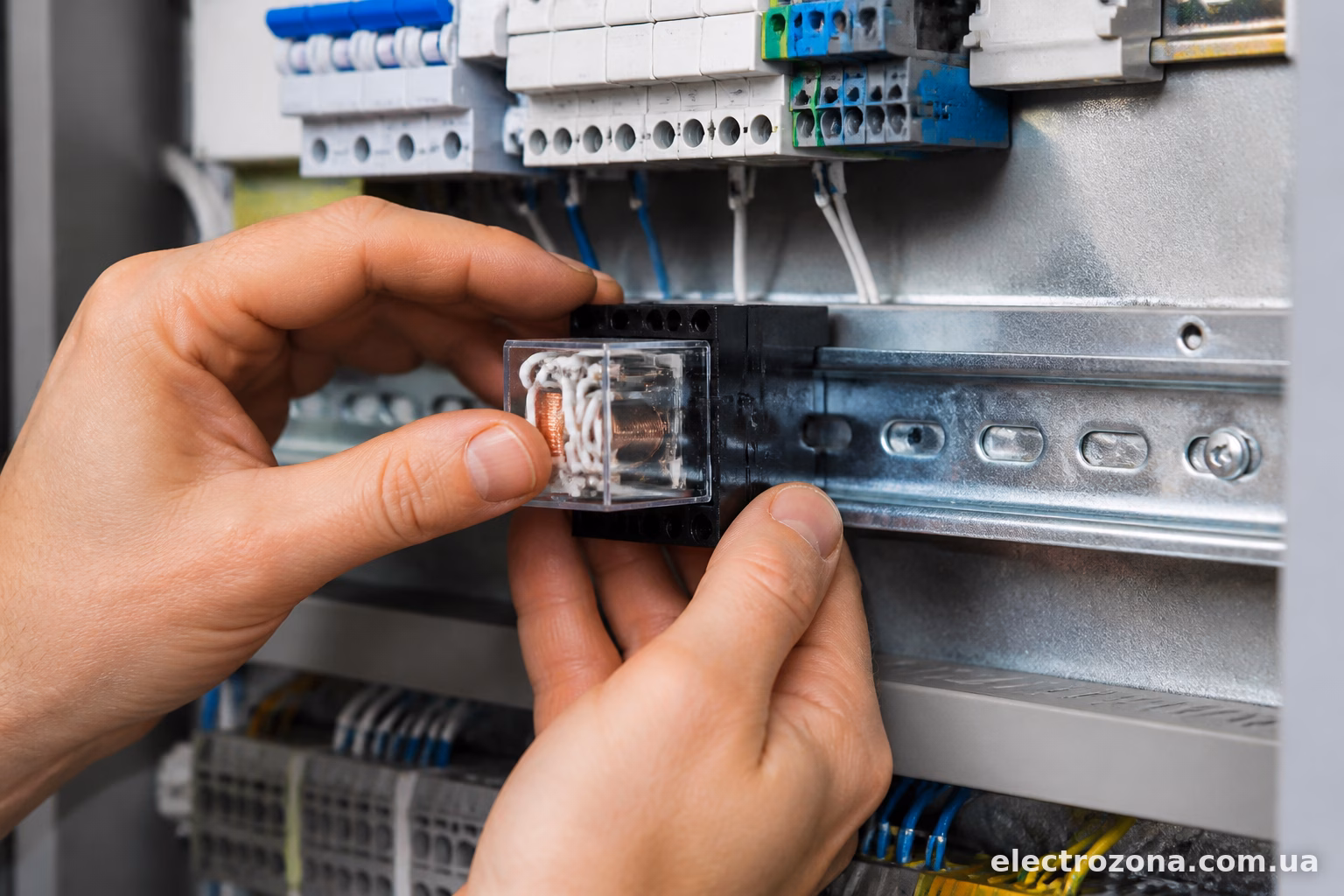

Типові помилки при монтажі

Найчастіше плутають, з чим саме працює реле — з навантаженням чи з керуючим сигналом. Бачив ситуацію, коли людина підключила 220В прямо на клеми котушки, розрахованої на 24В DC. Результат — димок і запах паленої ізоляції за кілька секунд.

Друга поширена проблема — неправильне визначення груп контактів. Якщо в реле чотири групи, а підписи на клемах дрібні й затерті, легко переплутати NO і NC. Перед підключенням силового кола краще прозвонити контакти мультиметром у знеструмленому стані — займе хвилину, зате вбереже від зайвих проблем.

Ще момент — недотягнуті клеми. Проміжне реле часто працює в режимі частих спрацювань (кожні кілька секунд у деяких схемах автоматики), і від вібрації слабо затиснутий провід поступово випадає з контакту. З’являється підгар, іскріння, а іноді й перегорання клеми. Протягуйте гвинти з нормальним зусиллям, не перетягуючи пластикові клеми до тріщин.

Часто забувають про індикацію. У більшості реле є світлодіод стану — зручна річ для діагностики. Але якщо він постійно горить навіть без сигналу, можливо, є наведення на керуючий провід або пробій котушки. Це вже сигнал перевірити схему детальніше.

Перевірка після встановлення

Коли все підключено, подайте напругу і перевірте роботу без навантаження спочатку. Індикатор на реле повинен загорятися при подачі керуючого сигналу — це вже добра ознака, що котушка робоча.

Далі мультиметром у режимі прозвонки перевірте зміну стану контактів: без сигналу — одна пара замкнута, при подачі сигналу — інша. Якщо все співпадає зі схемою, підключайте навантаження і тестуйте в реальних умовах.

Раджу після монтажу одразу підписати клеми на щиті — які контакти куди йдуть. Через півроку, коли треба буде щось діагностувати чи міняти реле на аналогічне (скажімо, Finder на Schneider), ви скажете собі спасибі за ці п’ять хвилин з маркером.

Проміжне реле — елемент простий, але помилки при його підключенні часто коштують дорожче, ніж саме реле. Головне — не плутати керуючу частину з силовою, правильно визначати групи контактів і не економити на якості клемного з’єднання. Тоді воно відпрацює роки без жодних сюрпризів.
