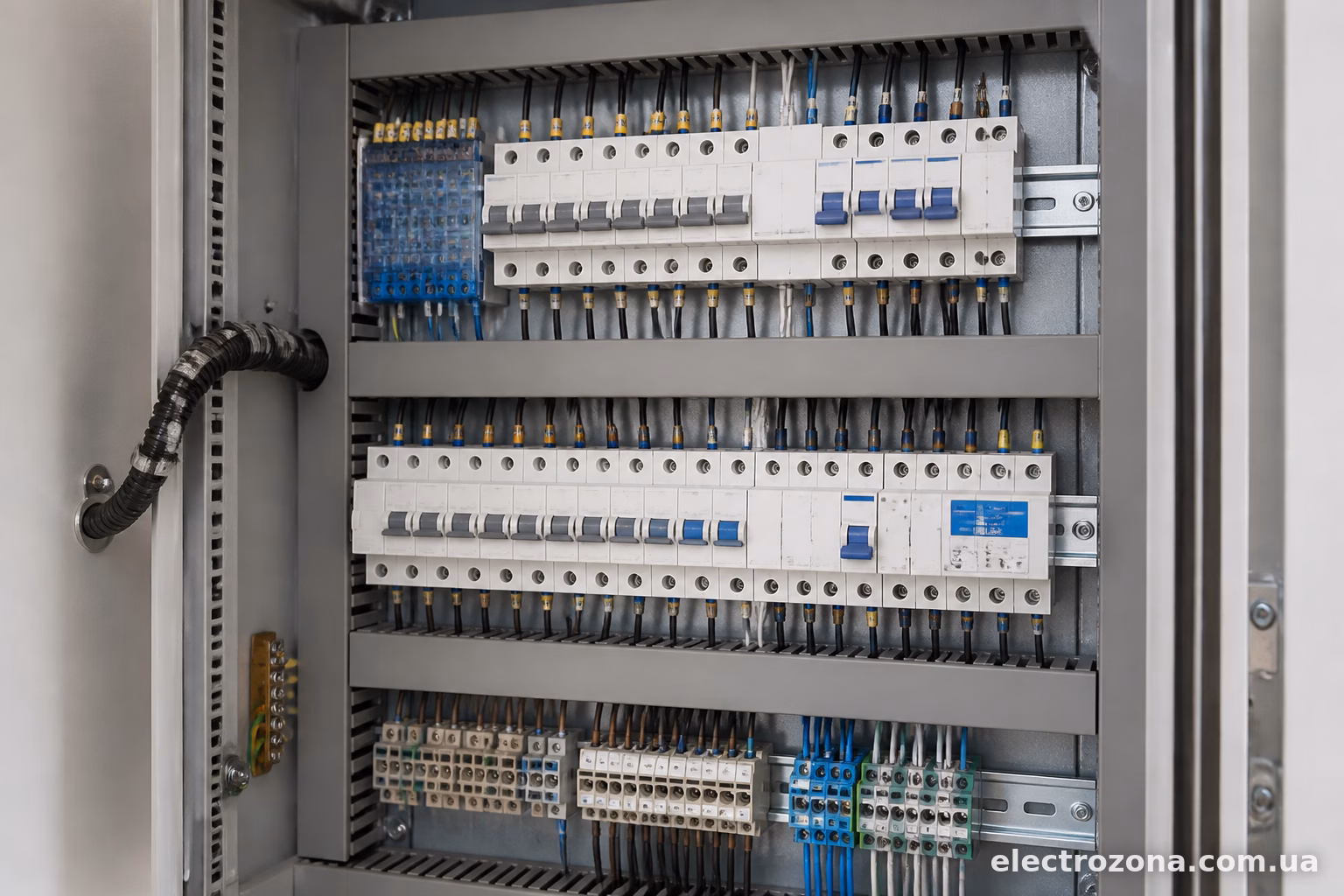

Як організувати проводку в щиті автоматики

Відкриваєш чужий електрощит — і одразу видно, хто його збирав. Провода намотані клубком, автомати підписані ручкою, яка вже стерлась, а нуль з землею перекручені так, що розібратись без муки неможливо. Це не про естетику. Погано організована проводка в щиті — це підвищений ризик короткого замикання, складний пошук несправності і головний біль для будь-якого електрика, який прийде після вас щось ремонтувати.

Розберемось, як зробити так, щоб щит виглядав акуратно і, головне, працював без сюрпризів.

З чого почати монтаж щита

Перш ніж брати в руки викрутку, варто накидати схему. Не обов’язково складну — досить простого ескізу на аркуші: скільки груп, які автомати куди йдуть, де УЗО, де диференціальні автомати. Без цього легко заплутатись уже на етапі закупівлі обладнання, не кажучи про монтаж.

Далі — розмір щита. Головна помилка новачків: беруть щит “тютелька в тютельку” під кількість автоматів. А потім виявляється, що дротам просто немає де лежати, кабель-канали не влазять, і все доводиться запихати силою. Бери щит із запасом хоча б на 20-30% більше модулів, ніж потрібно зараз. Через рік-два захочеться додати групу для теплої підлоги чи бойлера — і місце вже буде.

Шини N та PE — основа порядку

Перше, що монтується в щиті після автоматів — це нульова шина (N) і шина заземлення (PE). Вони мають бути окремими, ізольованими одна від одної. Це не побажання, а вимога ПУЕ.

На практиці часто беруть готові набори: DIN-рейка плюс дві шини — одна з ізольованими клемами під нуль, друга металева під землю, яка кріпиться прямо на корпус щита без ізоляції (бо PE повинен мати контакт з корпусом, якщо щит металевий).

Кілька практичних моментів:

шину N розташовуй так, щоб від неї до кожного автомата йшла коротка і пряма ділянка проводу, без перехльостів;
на шину PE заводь усі захисні провідники окремими клемами — не можна кілька землі скручувати в одну клему, навіть якщо здається, що “так швидше”;
якщо щит великий, на 4-8 рядів модулів, роби N і PE шини на кожен ряд окремо, а між собою з’єднуй перемичкою.

Групування автоматів по рядах

Тут вже питання логіки і зручності. Розкидані автомати по всьому щиту без системи — це те, з чим потім важко працювати навіть власнику будинку, не кажучи про майстра з викликом.

Практика, яка себе виправдала: перший ряд — ввідний автомат і загальне УЗО або диференціальний автомат. Другий і далі — групи по призначенню: освітлення окремо, розетки окремо, потужні споживачі (бойлер, плита, кондиціонер) — кожен на своєму автоматі і бажано зі своїм УЗО.

Автомати одного напрямку варто ставити поруч — так простіше з’єднувати їх гребінкою і легше орієнтуватись при обслуговуванні. Наприклад, всі автомати освітлення в один блок, всі розетки кухні — в інший.

Для з’єднання автоматів між собою краще не тягнути окремі перемички проводом, а використовувати гребінчасті шини (з’єднувальні гребінки). Вони і виглядають акуратніше, і контакт надійніший, і часу економлять чимало. IEK, ETI, Schneider випускають гребінки під різну кількість полюсів і крок — підбираються під конкретну модель автоматів без проблем.

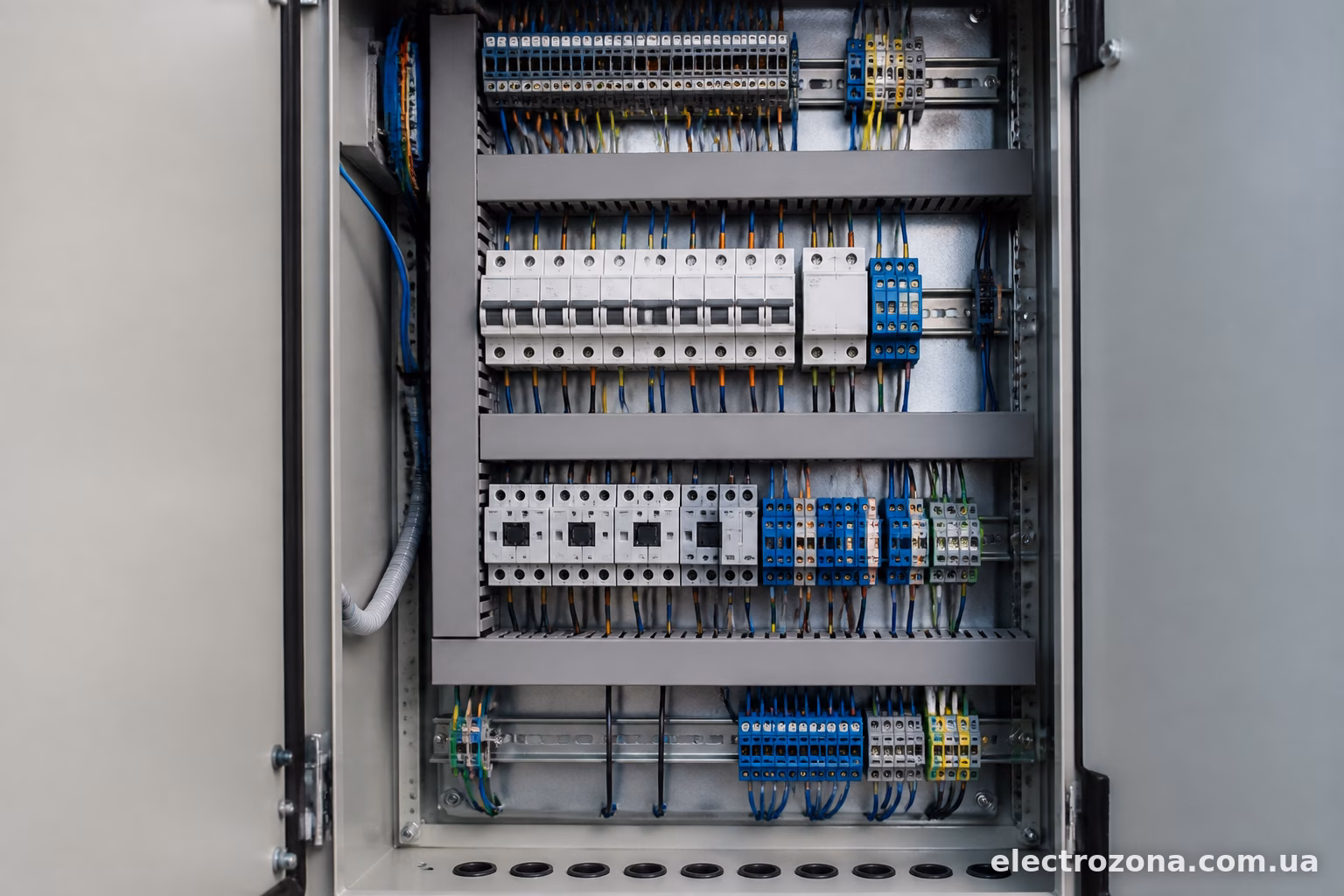

Кабель-канали і короба всередині щита

Ось де багато хто економить на власну шкоду. Провода просто скручують і запихають абияк, бо “все одно дверцята закриються”. А потім через рік один провід перетерся об гострий край металевого корпусу — і маєш замикання.

Пластикові перфоровані короба (кабель-канали) всередині щита вирішують цю проблему повністю. Дроти лежать рядами, не труться один об одного, легко прокладаються нові лінії за потреби. Так, це додаткові витрати і трохи більше часу на монтаж. Але коли треба знайти конкретний провід через два роки — різниця відчувається одразу.

Якщо щит невеликий і короба туди не влазять фізично — хоча б зв’язуй провода нейлоновими стяжками пучками по напрямках. Це мінімум, який рятує від хаосу.

Маркування — те, що всі ігнорують, а потім шкодують

Підписати кожен автомат — справа п’яти хвилин. Але скільки щитів стоїть з написом “світло” на трьох різних автоматах одразу, і власник не пам’ятає, який з них яка кімната.

Нормальне маркування виглядає так: не просто “розетки”, а “розетки кухня”, “світло коридор+санвузол”, “бойлер 80л”. Якщо є можливість — друкуй наклейки на принципі, вони не стираються роками. Якщо ні — підписуй маркером по спеціальних білих вставках, які йдуть в комплекті з більшістю модульних щитів.

Окремо варто позначити фазування, якщо щит трифазний. Кольорове маркування проводів (коричневий, чорний, сірий для фаз, синій для нуля, жовто-зелений для землі) — це не забаганка, а стандарт, який реально рятує при пошуку несправностей через кілька років, коли вже і сам забув, що куди підключав.

Типові помилки при зборці щита

Найчастіше зустрічається кілька повторюваних проблем:

Провід не по перерізу. Ставлять автомат на 25А, а підключають проводом 1,5 мм². Автомат при такому навантаженні не встигне відпрацювати вчасно, а провід перегріється раніше.
Забувають про запас довжини проводу. Якщо все відрізано впритул, будь-яке обслуговування перетворюється на квест — автомат не витягнути, не переставити.
Ввідний автомат стоїть після УЗО. Правильна послідовність — спочатку ввідний автомат, потім УЗО або диф.автомат, потім групові автомати. Інакше при відключенні ввідного УЗО залишається під напругою.
Земля і нуль з’єднані в щиті квартири/будинку без потреби. Це робиться тільки на вводі, у ввідно-розподільному щиті, і то за певних схем (TN-C-S). У квартирному щиті це груба помилка.
Автомати різних виробників впереміш без перевірки сумісності DIN-рейки. Здебільшого проблем немає, але деякі виробники роблять корпуси трохи ширшими або вужчими за стандарт — і гребінка потім просто не влазить рівно.

Скільки місця залишати про запас

Практичне правило, яке рідко хтось дотримується: на кожен встановлений автомат — плюс один модуль вільного місця в щиті, якщо є фінансова і фізична можливість. Це не про марнотратство, а про те, що електрична розводка будинку з часом тільки розширюється. З’являються нові прилади, добудовується гараж, ставиться теплиця з підсвіткою — і кожного разу зручніше додати автомат в існуючий щит, ніж монтувати окремий поруч.

—

Акуратний щит — це не питання краси заради краси. Це швидкий пошук несправності через п’ять років, безпечна експлуатація і менше нервів для того, хто буде обслуговувати систему після вас — навіть якщо цей “хтось” — ви самі, але вже забули, що і як підключали. Витратити зайву годину на короба, гребінки та маркування набагато дешевше, ніж потім розбирати клубок проводів у пошуках однієї несправної лінії.
