Трикутник — це один із двох базових способів з’єднання обмоток трифазного асинхронного двигуна, поряд із зіркою. Різниця проста: у трикутнику кожна обмотка отримує повну лінійну напругу мережі, тоді як у зірці — тільки фазну, у 1,73 раза меншу. Від цього залежить і потужність двигуна, і пусковий струм, і те, чи згорить обмотка через хвилину роботи.
Якщо на шильдику двигуна написано 220/380 В, це означає: 220 В — для з’єднання трикутником, 380 В — для зірки. У наших мережах стандартна лінійна напруга 380 В, тому такий двигун вмикають зіркою. А ось двигуни з маркуванням 380/660 В підключають трикутником саме до звичайної мережі 380 В. Плутанина тут виникає постійно, тому перш ніж хапатися за викрутку — знайдіть шильдик і прочитайте цифри уважно.
Навіщо взагалі розбиратися в схемах з’єднання
Асинхронний двигун має шість виводів обмоток, виведених у клемну коробку. Позначаються вони зазвичай як C1, C2, C3 (початки обмоток) та C4, C5, C6 (кінці), хоча на старіших двигунах радянського виробництва можна зустріти маркування У1-У2-У3 або просто цифри 1-6. Логіка проста: обмотки можна з’єднати між собою послідовно (зірка) або паралельно, замкнувши в кільце (трикутник).
Трикутник дає двигуну більшу потужність і момент на валу при тій самій напрузі мережі, але й пусковий струм зростає — приблизно в 1,73 раза порівняно із зіркою. Тому для потужних двигунів (від 5-7 кВт і вище) часто застосовують схему “зірка-трикутник”: пуск відбувається зіркою, щоб знизити ударний струм, а через кілька секунд контактор перемикає обмотки на трикутник для виходу на робочий режим.

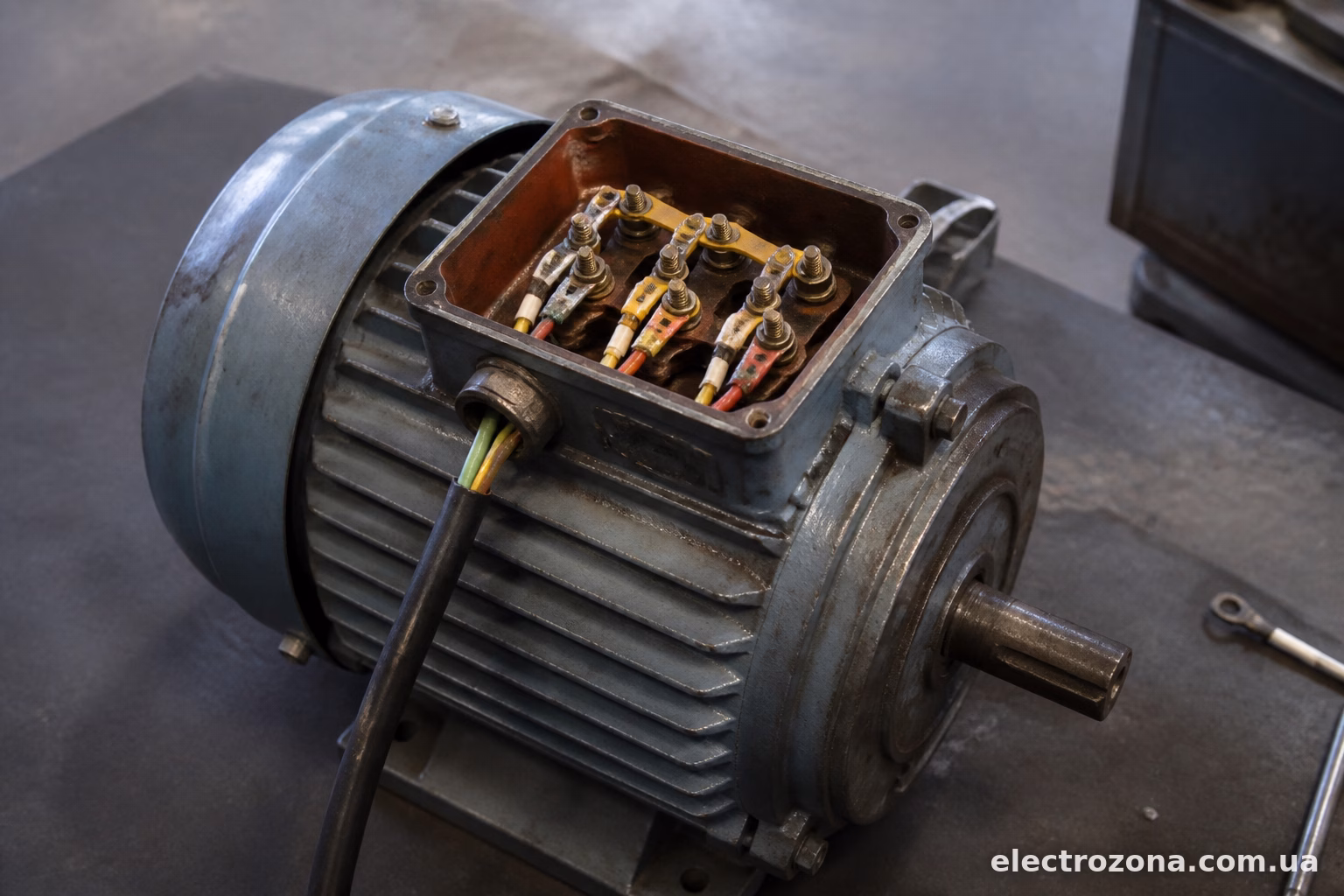

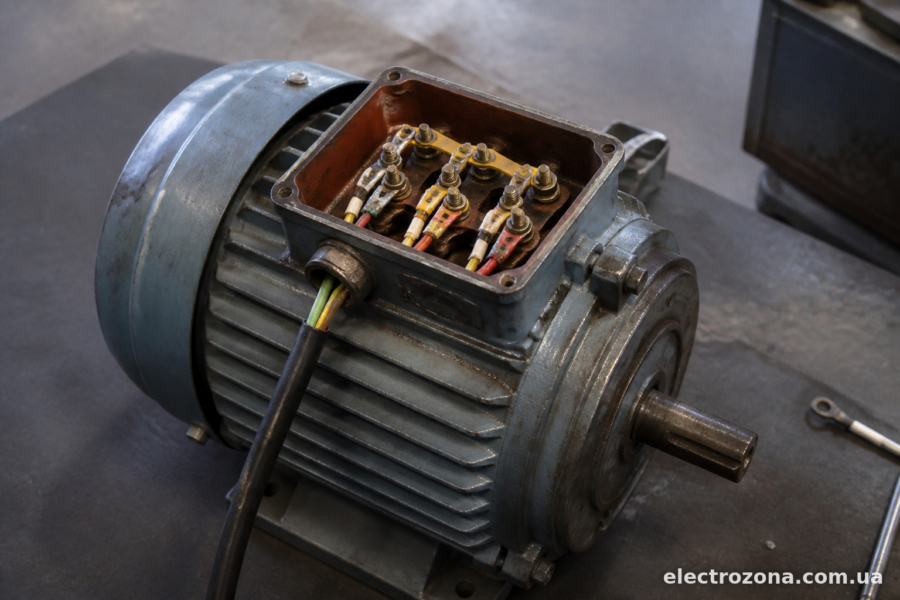

Як визначити правильну схему для конкретного двигуна
Перше і головне — шильдик на корпусі. Там завжди вказані два значення напруги через дріб, наприклад 220/380 В або 380/660 В. Перше число — напруга для трикутника, друге — для зірки.
Якщо шильдик стерся або відсутній, а двигун дістався “у спадок” з незрозумілим походженням, доведеться виміряти опір обмоток мультиметром і подивитися на паспортну потужність та струм. Але це вже випадок для окремої розмови — тут краще не гадати, а звернутися до довідника з характеристиками конкретної моделі або хоча б порівняти з аналогічними двигунами тієї ж серії (наприклад, АИР, 4А, MTF).
Ще один орієнтир — конструкція клемної коробки. На пластині є шість гвинтів-клем, розташованих зазвичай двома рядами по три. Саме те, як ви поставите перемички між ними, і визначає схему з’єднання.
Схема з’єднання трикутником: що з чим замикати
Класична розкладка виводів у клемній коробці виглядає так: у верхньому ряду C1, C2, C3, у нижньому — C6, C4, C5 (саме в такому зсунутому порядку, а не по прямій). Це зроблено спеціально, щоб перемички для зірки і трикутника ставилися по-різному і не переплутувалися.

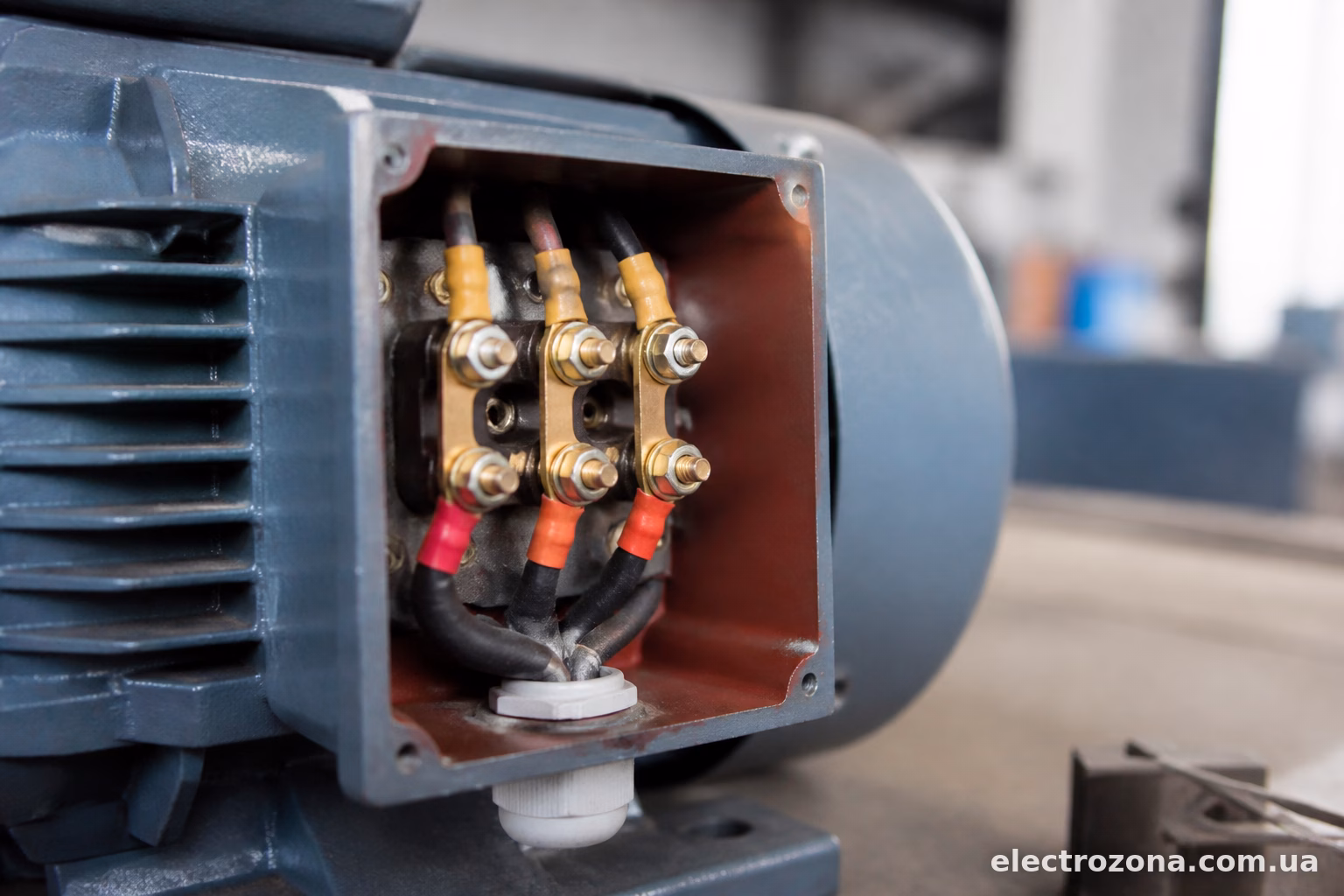

Для з’єднання трикутником потрібно з’єднати перемичками:
- C1 з C6
- C2 з C4
- C3 з C5
Тобто кінець однієї обмотки з’єднується з початком сусідньої. Виходить замкнуте кільце з трьох обмоток. До кожної з трьох точок з’єднання (C1-C6, C2-C4, C3-C5) підводиться своя фаза мережі — А, В, С.
На практиці це виглядає так: беруться три коротенькі мідні перемички (часто йдуть у комплекті з двигуном), закручуються під гвинти клемної коробки згідно зі схемою вище, а зверху на ті ж клеми заводяться три фазні дроти живлення. Ніякого нуля тут не потрібно — трикутник працює тільки на трьох фазах без нейтралі.

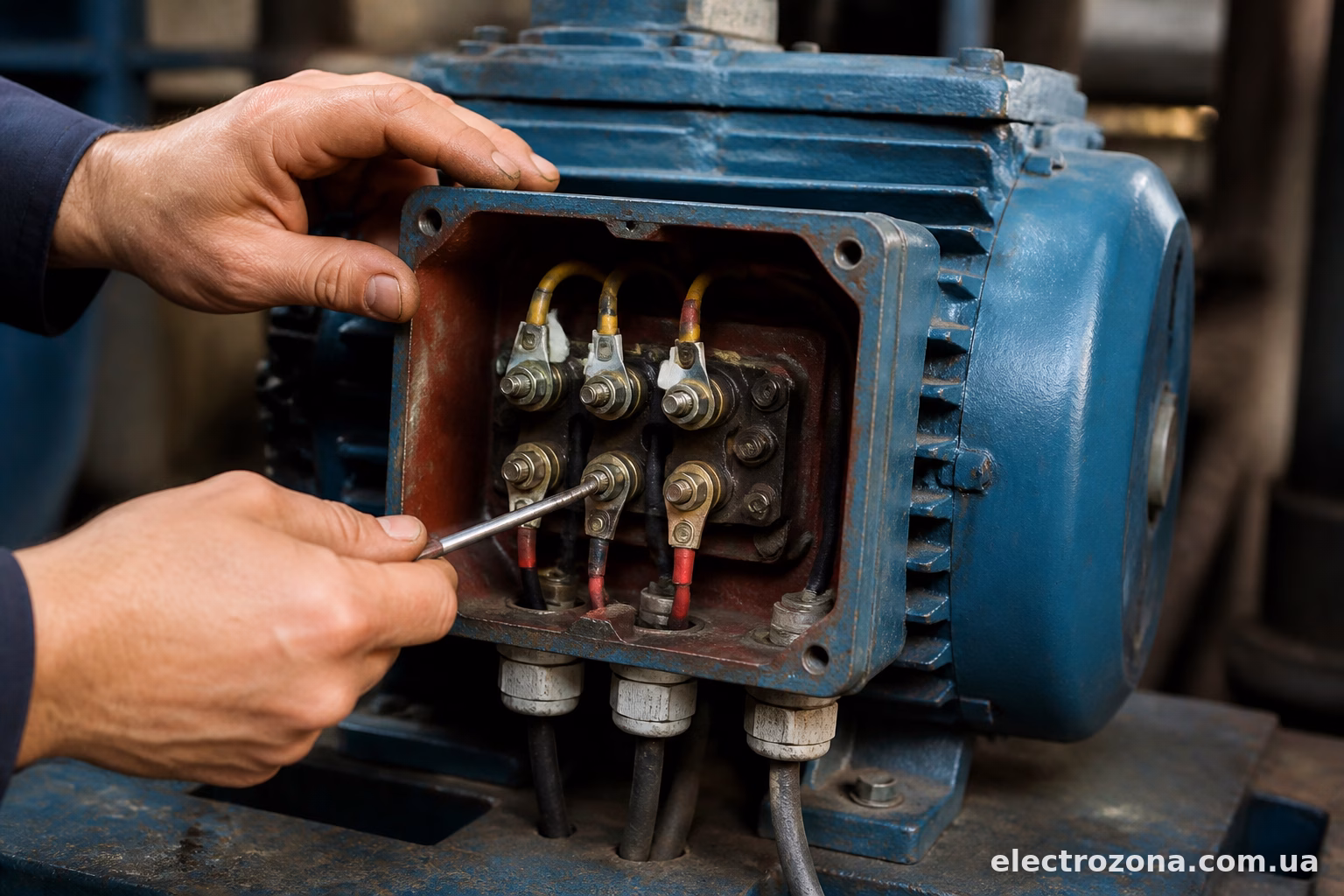

Порядок підключення крок за кроком
Спочатку знеструмте лінію, від якої буде живитися двигун, і переконайтеся індикатором напруги, що фаз дійсно немає. Це не для галочки — на 380 В помилки дорого коштують, і в прямому, і в переносному сенсі.
Далі відкрийте клемну коробку двигуна, огляньте виводи — вони мають бути чисті, без окислів, гвинти цілі, без зірваної різьби. Якщо коробка довго стояла відкритою десь у сирому приміщенні, не дивно побачити зеленуватий наліт на латунних клемах — його варто зачистити дрібним наждаком перед підключенням.
Встановіть перемички за схемою трикутника, описаною вище. Перевірте затяжку кожного гвинта — недотягнута клема з часом почне іскрити й нагріватися, а це пряма дорога до підгорання контакту і міжвиткового замикання.
Підключіть три фазні провідники від автомата чи магнітного пускача до трьох точок з’єднання обмоток. Заземлюючий провідник (жовто-зелений) підключається окремо до спеціального болта заземлення на корпусі двигуна — це обов’язково, і про це часто забувають саме на трифазних двигунах.
Закрийте кришку клемної коробки, переконайтеся, що кабель зафіксований у сальнику і не тягне за клеми. Після цього можна подавати живлення і пробувати пуск.
Захист двигуна: автомат, пускач, теплове реле
Без нормального захисту двигун на трикутнику проживе недовго, особливо якщо навантаження на валу нестабільне — компресор, циркулярка, побутовий верстат.
Автоматичний вимикач підбирається за номінальним струмом двигуна з характеристикою С або D (для двигунів з підвищеним пусковим струмом краще брати D, щоб автомат не вибивало на кожному старті). Але сам автомат від перевантаження за струмом захищає слабо, тому що розрахований на значно більший запас часу.
Тому окремо ставлять теплове реле (воно ж реле перевантаження), яке підбирається точно під струм конкретного двигуна і відключає його при тривалому перевищенні номінального струму — наприклад, коли заклинило вал або впав підшипник. Магнітний пускач разом із тепловим реле — це мінімальний робочий комплект для будь-якого трифазного двигуна потужністю від пари кіловат.
Якщо мережа в приміщенні “гуляє” по напрузі — стрибки, просадки, обрив нуля на вводі — варто додати ще й реле контролю фаз. Воно відключить двигун при зникненні або перекосі фаз, а це для трикутника критично: при обриві однієї фази двигун продовжить крутитися на двох, сильно перегріваючись, і власник часто помічає проблему тільки за запахом паленої ізоляції.

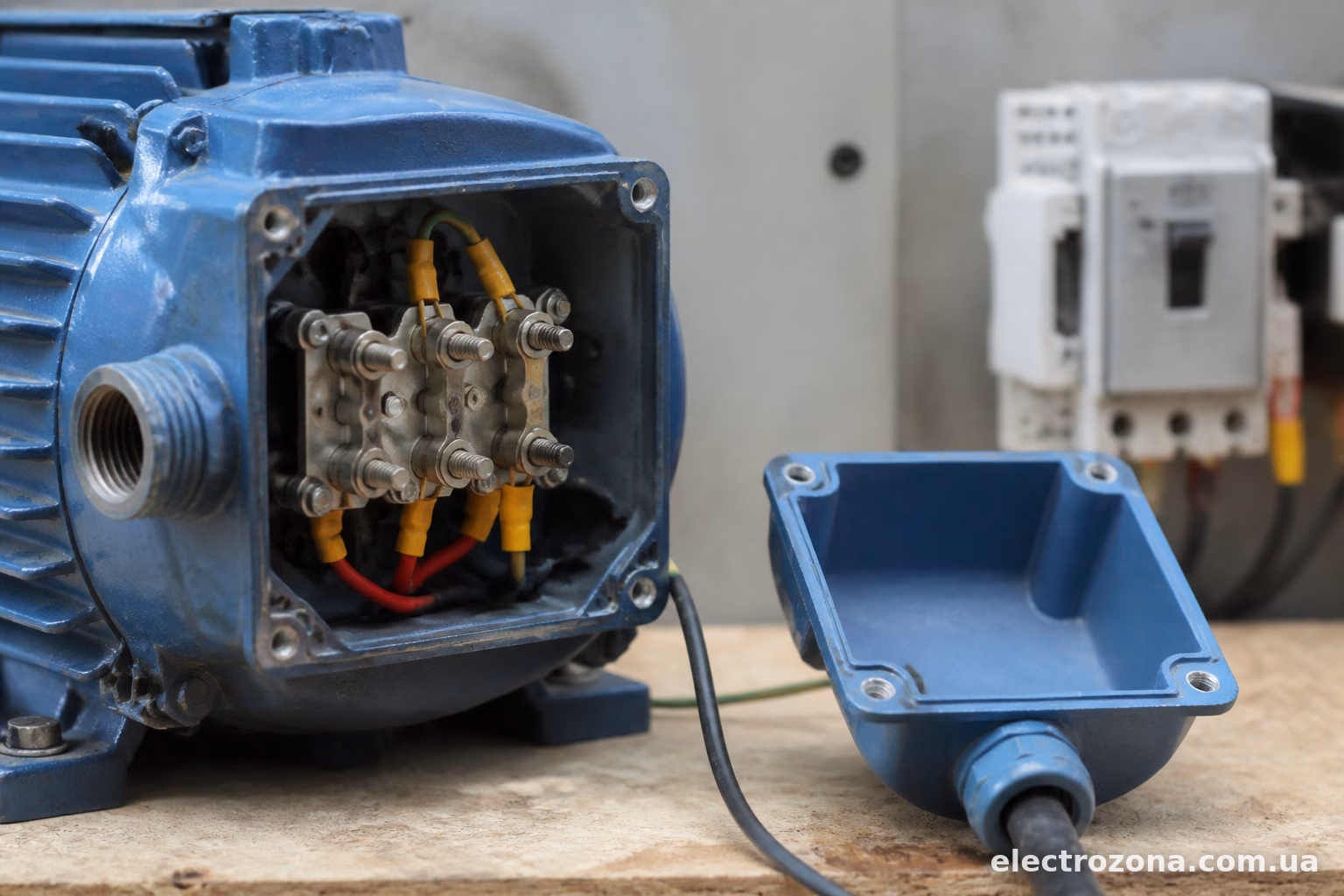

Перевірка напрямку обертання
Після першого пуску обов’язково перевірте, у той бік крутиться вал, у який потрібно. Для насосів, вентиляторів, конвеєрів це критично — неправильний напрямок обертання може знизити продуктивність насоса вдвічі або взагалі зламати механізм, розрахований на роботу в один бік.
Якщо напрямок неправильний, знеструмте двигун і поміняйте місцями будь-які дві з трьох фаз на вводі (наприклад, А і В). Це стандартний прийом для трифазних асинхронних двигунів — міняти саме дві фази, а не всі три, інакше нічого не зміниться.
Типові помилки при підключенні трикутником
Найчастіше плутають з’єднання і ставлять перемички так, як для зірки, а потім дивуються, чому двигун гуде, але не крутиться, або крутиться мляво і сильно гріється. Друга поширена помилка — підключення двигуна з маркуванням 220/380 В трикутником до мережі 380 В: обмотки розраховані на меншу напругу, і результат — швидке згорання ізоляції, іноді буквально за кілька хвилин роботи.
Ще один нюанс — забувають про заземлення корпусу, вважаючи, що раз є автомат, то й так безпечно. Насправді при пробої ізоляції на корпус без заземлення людина, що торкнеться двигуна, отримає повний удар струмом, а автомат може навіть не спрацювати, якщо струм витоку невеликий.
Підключення двигуна 380 В трикутником — процедура не складна технічно, але вимоглива до уважності. Головне — правильно прочитати шильдик, не переплутати перемички, не забути про захист і заземлення. Якщо все зроблено акуратно, двигун відпрацює роки без проблем, а якщо поспішити й проігнорувати деталі — можна спалити обмотку в перший же день роботи.
