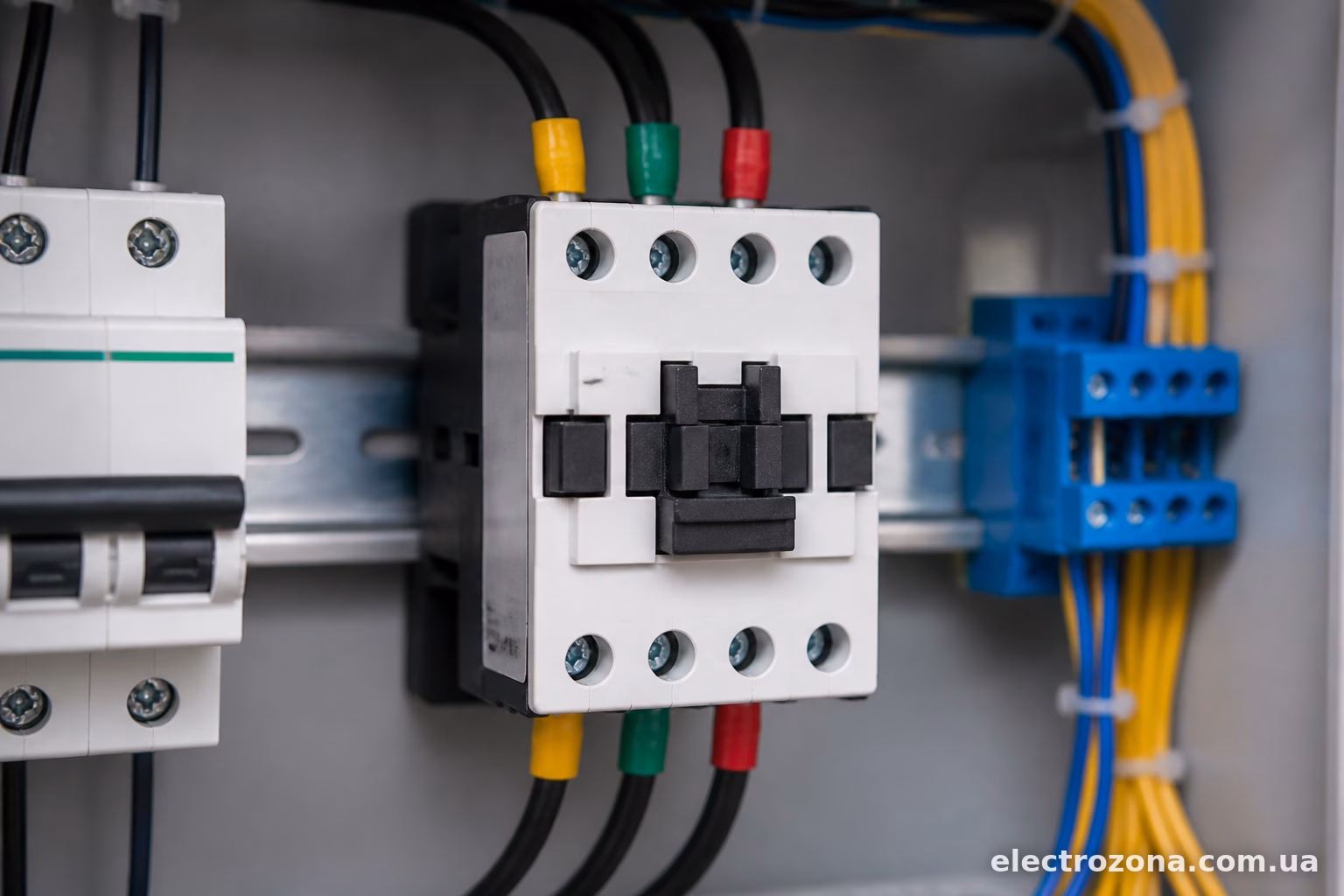

Контактор LC1E25 із серії TeSys E — один із найпопулярніших магнітних пускачів Schneider Electric для комутації трифазних двигунів потужністю до 11 кВт (при 400В). Розберемо, як його підключити правильно, які контакти за що відповідають і на що звернути увагу, щоб не спалити котушку в перший же день експлуатації.
Що є в комплекті і за що відповідають контакти
LC1E25 — це триполюсний контактор з номінальним струмом 25А. У корпусі три силові контактні групи (позначені 1-2, 3-4, 5-6 або L1-T1, L2-T2, L3-T3 залежно від маркування на конкретному екземплярі) і додатково вбудовані допоміжні контакти — зазвичай один нормально відкритий (NO, маркування 13-14) і один нормально закритий (NC, 21-22).
Котушка управління розташована з торця корпуса, виводи A1 і A2. Ось тут і починається плутанина у новачків — котушки бувають на різну напругу: 24В, 48В, 110В, 220-230В змінного струму, а є ще й версії на постійний струм. Перед покупкою обов’язково дивіться на шильдик або код замовлення — літери після LC1E25 вказують саме на напругу котушки (наприклад, LC1E25M7 — котушка 220В 50/60Гц, LC1E25F7 — 110В).
Плутанина з напругою котушки — найчастіша причина “чому контактор гуде і не тягне”. Якщо подати 220В на котушку, розраховану на 24В, — вона згорить за секунди. Зворотна ситуація ще гірша: контактор просто не спрацює, або якір буде вібрувати з характерним гудінням.

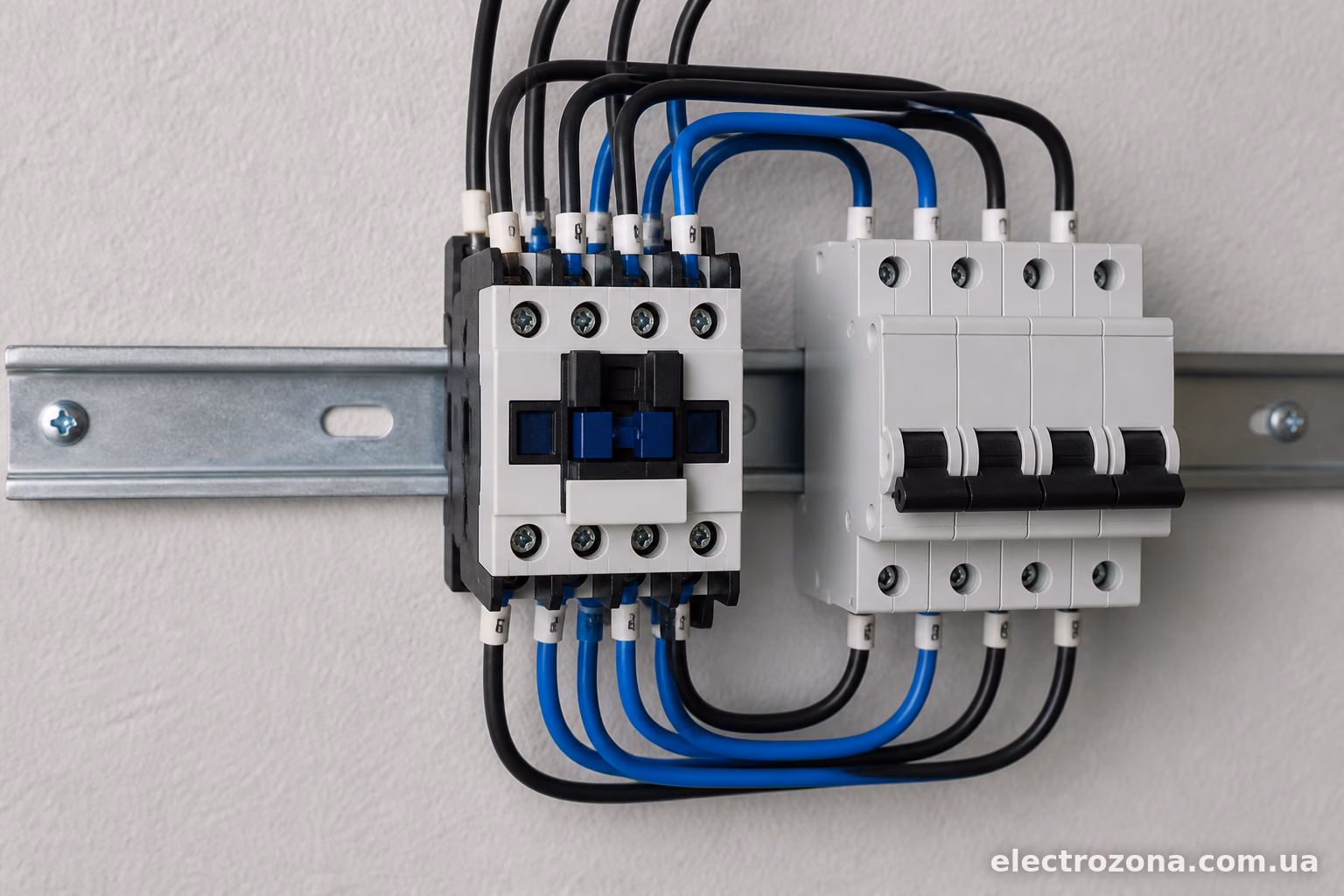

Пряме підключення асинхронного двигуна
Найпростіша і найпоширеніша схема — прямий пуск. Тут все лінійно:
- Живлення 380В (три фази) заходить на верхні клеми силових контактів — L1, L2, L3.
- З нижніх виходів (T1, T2, T3) три проводи йдуть безпосередньо на клеми двигуна U1, V1, W1.
- Котушка A1-A2 підключається через кнопку “Пуск” з блокуючим контактом (самопідхват) і кнопку “Стоп”.
Ключовий момент — самопідхват. Без нього контактор працюватиме лише поки утримуєте кнопку пуску пальцем, що незручно і небезпечно. Тому паралельно кнопці “Пуск” підключають допоміжний NO контакт самого контактора (13-14) — коли контактор спрацював, цей контакт замикається і тримає котушку під напругою навіть після відпускання кнопки.
Ланцюг виглядає так: фаза → кнопка “Стоп” (нормально замкнута) → кнопка “Пуск” (нормально розімкнута, паралельно з нею контакт 13-14) → котушка A1 → A2 → нуль або друга фаза, залежно від напруги котушки.
Не забувайте про теплове реле — LC1E25 сам по собі не захищає двигун від перевантаження за струмом, тільки комутує. Для повноцінного захисту ставлять теплове реле LRE або LRD відповідного номіналу безпосередньо під контактором, і тоді двигун вже підключається через нього.

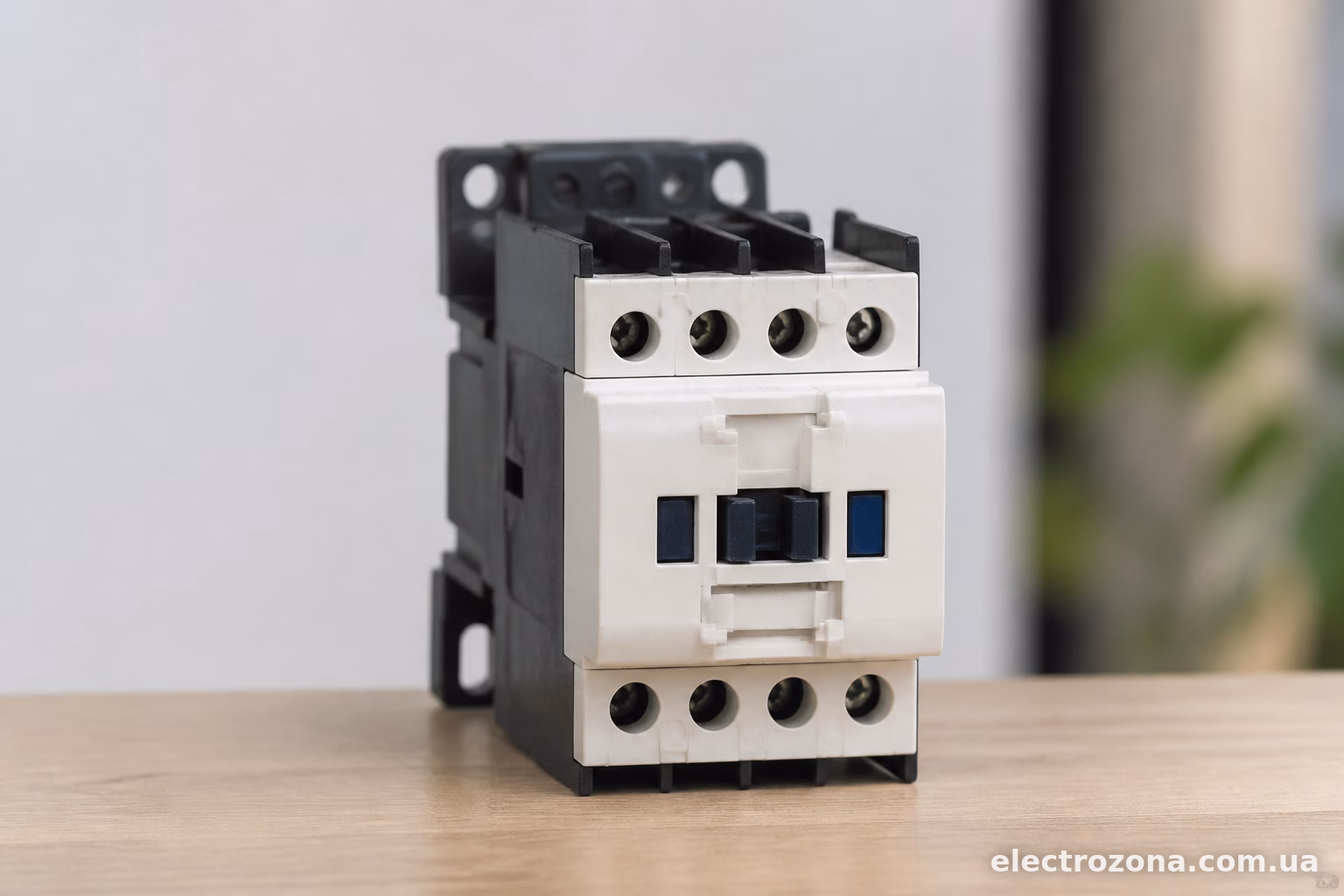

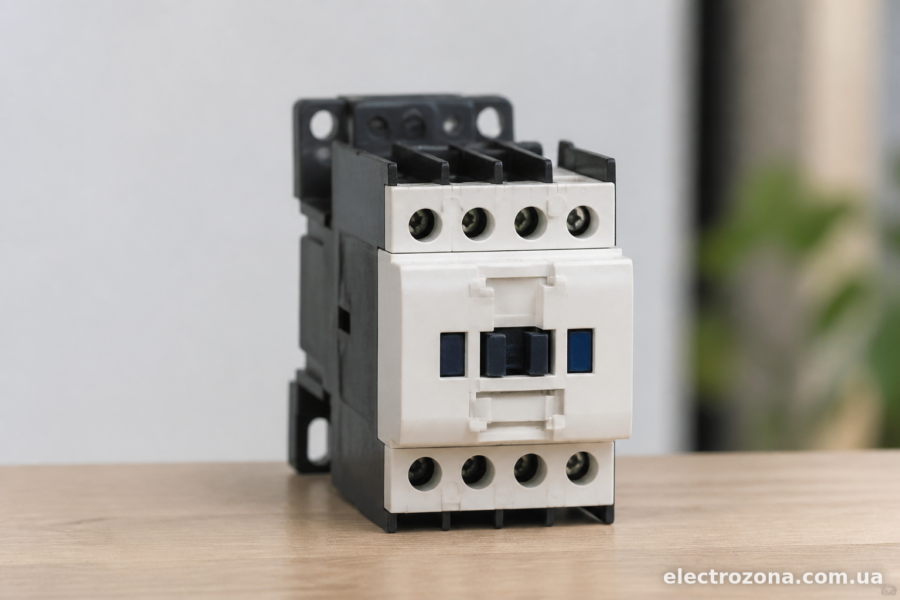

Реверсивна схема (вперед-назад)
Якщо треба міняти напрямок обертання двигуна — наприклад, на конвеєрі чи підйомнику — використовують два контактори LC1E25, з’єднані механічним та електричним блокуванням.
Принцип простий: один контактор подає фази в прямому порядку (L1-L2-L3), другий — з переставленими двома фазами (L1-L3-L2). Це і дає реверс обертання ротора.
Головне тут — заборонити одночасне включення обох контакторів. Якщо обидва спрацюють разом, станеться міжфазне коротке замикання прямо на клемах. Тому:
- Механічно блокують контактори спеціальним аксесуаром (Schneider випускає для TeSys E готовий механічний блокувальник — LAD9V5 або подібний).
- Електрично — через допоміжні NC контакти: коли включається контактор “Вперед”, його NC контакт розмикає ланцюг котушки контактора “Назад”, і навпаки.
Для реверсивних схем іноді додатково ставлять реле часу, щоб при перемиканні напрямку був невеликий проміжок (0,3-0,5 сек) — це знижує знос контактів і механічні удари по редуктору чи муфті двигуна.
Схема управління через реле напруги або ПЛК
LC1E25 часто ставлять не в окрему кнопкову схему, а інтегрують в автоматику — наприклад, керування насосом через поплавковий вимикач, або управління вентиляцією через термостат.
Тут котушка A1-A2 підключається не напряму до кнопок, а до виходу керуючого пристрою — реле, датчика рівня, таймера, ПЛК. Важливий момент: якщо керуючий сигнал слаботочний (наприклад, з ПЛК на 24В), а котушка контактора розрахована на 220В — потрібне проміжне реле, щоб узгодити рівні напруги і струму. Пряме підключення виходу ПЛК до котушки на 220В у більшості випадків неможливе фізично — вихід просто не витримає такого струму.
На практиці для управління насосними станціями часто ставлять зв’язку “поплавковий вимикач → проміжне реле → котушка LC1E25 → силова частина на двигун насоса”. Це надійніше, ніж комутувати контактор напряму малопотужним датчиком.

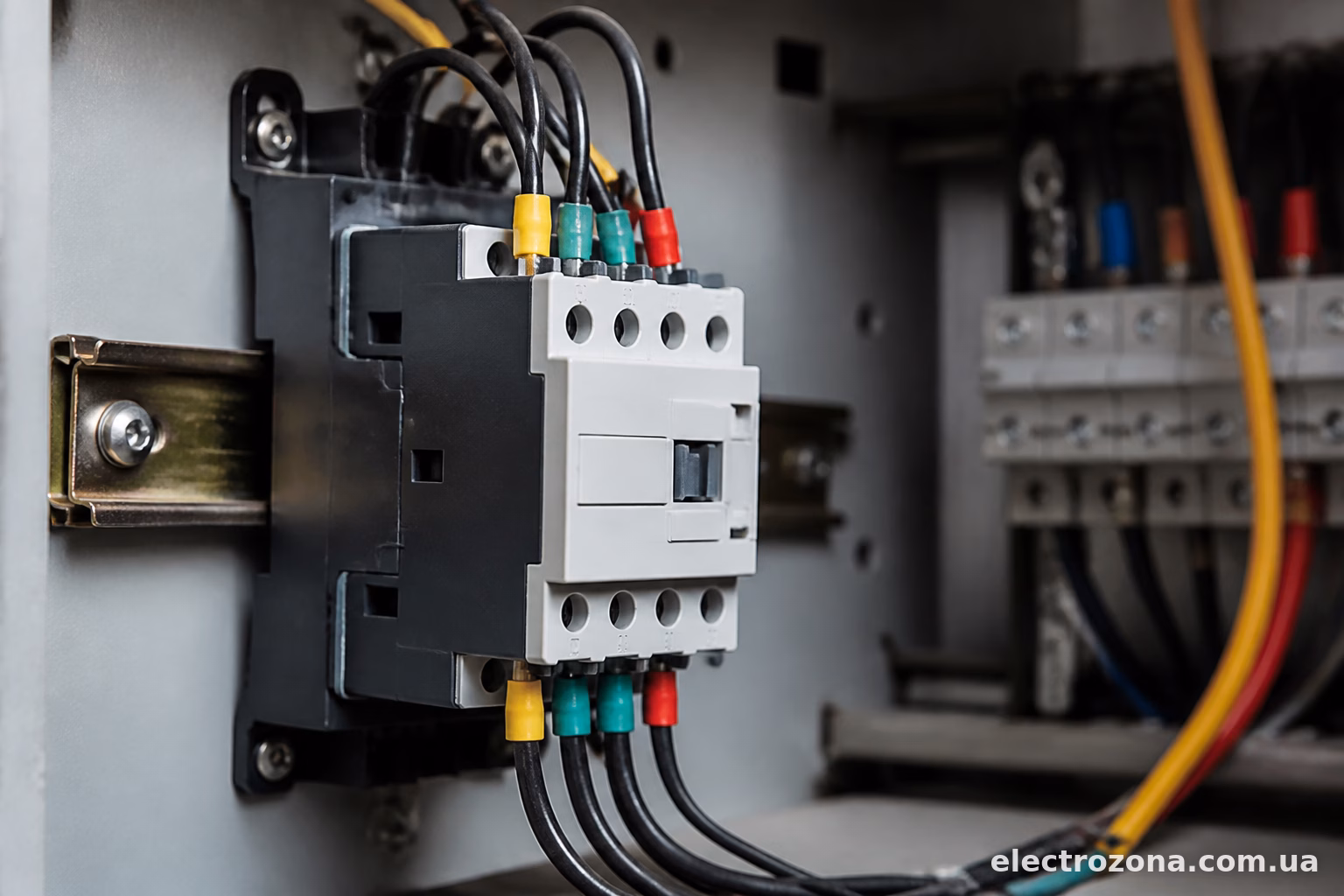

Типові помилки при монтажі
Найчастіше зустрічається переплутування фазних проводів з боку навантаження — коли після демонтажу двигуна для ремонту забувають позначити, які проводи куди йшли, і при зворотному підключенні двигун крутиться не в той бік. Просте рішення — фотографуйте клемну коробку перед розбиранням, або одразу маркуйте проводи біркою.
Друга поширена проблема — недотягнуті клеми. LC1E25 має гвинтові затискачі, і момент затягування там не такий вже великий, але вібрація виробництва з часом послаблює контакт. Раз на рік-два варто перевіряти затягування, особливо якщо контактор стоїть на верстаті чи насосній станції, де є постійна вібрація.
Третя помилка — ігнорування іскрогасіння на котушці. Якщо котушка комутується через реле або контакти, які теж комутують індуктивне навантаження, варто поставити варистор або RC-ланцюжок паралельно котушці — це продовжує життя контактів керуючого реле в рази.
І окремо про переріз кабелю — для LC1E25 при струмі 25А і трифазному підключенні мінімальний переріз мідного проводу зазвичай беруть від 4 мм², з запасом до 6 мм² якщо довжина кабельної траси більше 15-20 метрів або є ризик просідання напруги.
Захист і сумісні автомати
LC1E25 сам по собі — не апарат захисту. Перед контактором в схемі обов’язково ставлять автоматичний вимикач або комбінацію “автомат + теплове реле” (магнітний пускач). Для трифазного двигуна потужністю до 5,5 кВт зазвичай достатньо автомата на 25А з характеристикою C, для більш потужних двигунів з важким пуском беруть характеристику D, щоб пусковий струм не вибивав автомат при кожному старті.
Якщо в схемі є частотний перетворювач перед двигуном, а LC1E25 стоїть як байпасний контактор — тут схема трохи складніша, і краще звірятися з паспортом конкретного перетворювача, бо в різних виробників різні вимоги до порядку комутації.
Загалом LC1E25 — надійний і невибагливий контактор, який пробачає дрібні помилки монтажу, якщо не переплутати напругу котушки і не забути про блокування в реверсивних схемах. Для більшості побутових і невеликих промислових задач — насоси, вентилятори, конвеєри до 11 кВт — це один з найбезпечніших виборів завдяки простій конструкції та доступності запчастин (та ж котушка міняється окремо, без заміни всього контактора).
