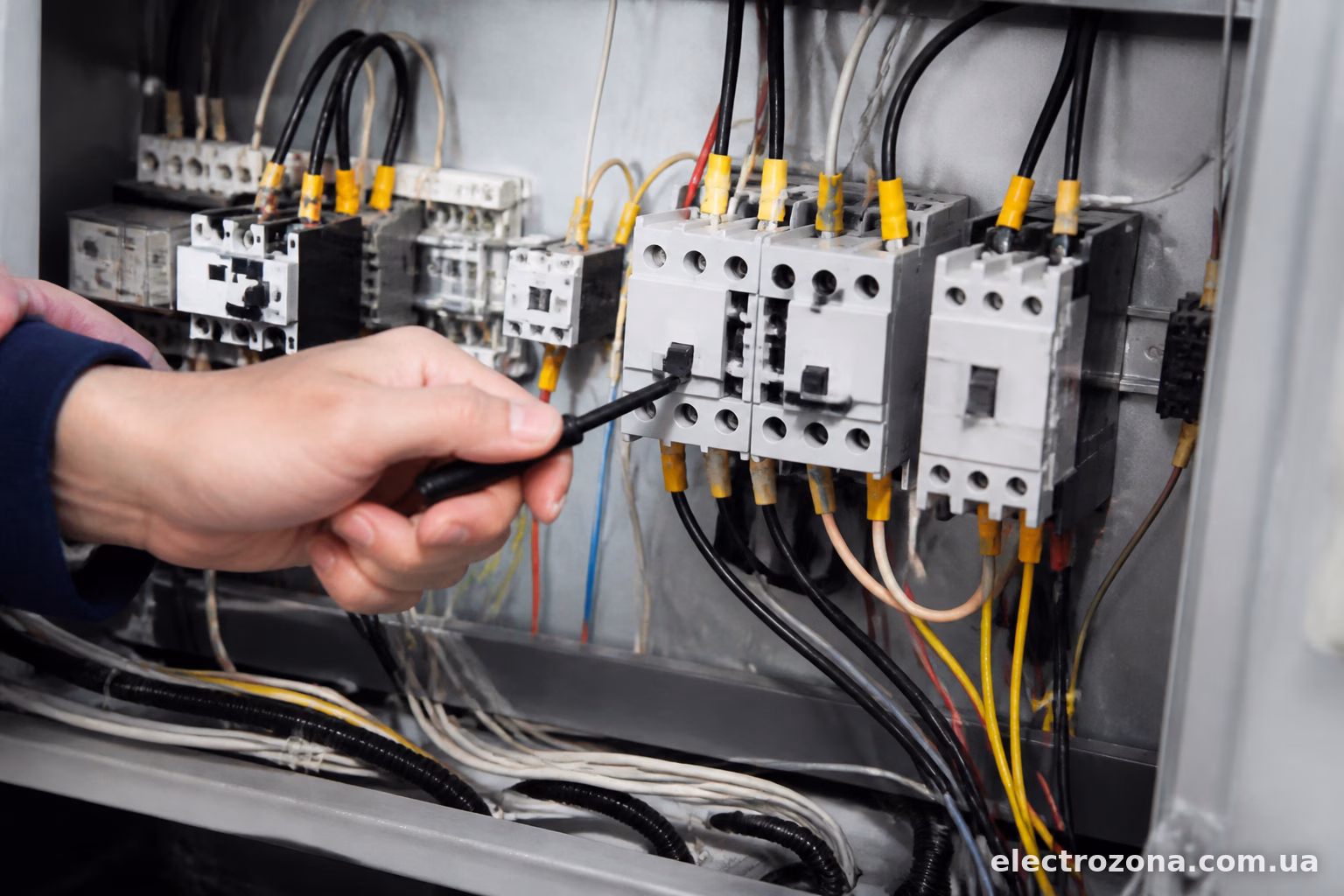

Чому контактор не вмикається

Контактор мовчить, хоча всі автомати увімкнені і живлення на щиті є — знайома ситуація для будь-кого, хто хоч раз возився з силовими схемами. Причин тут насправді небагато, і в більшості випадків проблема вирішується за 15-20 хвилин, якщо знати, куди дивитись. Розберемо по порядку, від найпростішого до складнішого.

Немає напруги на котушці

Перше, що варто перевірити — чи взагалі приходить живлення на котушку керування. Контактор — це, по суті, електромагнітне реле збільшеного розміру: подали напругу на котушку, магніт притягнув якір, контакти замкнулись. Немає напруги — немає й спрацювання, все логічно.

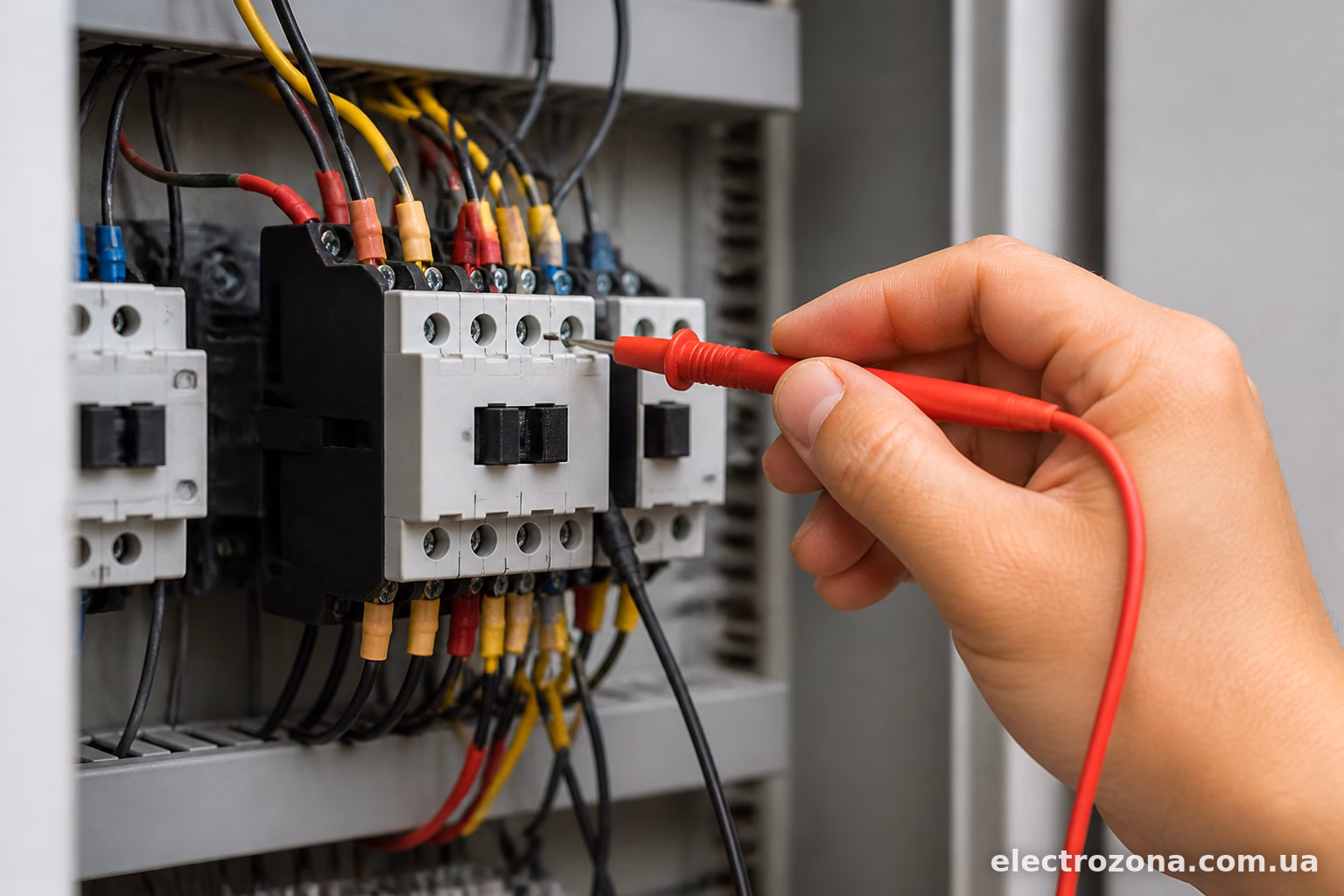

Береш мультиметр, ставиш на вимірювання змінної напруги (для більшості побутових і напівпромислових контакторів це 220В або 24В, залежно від моделі) і перевіряєш клеми А1-А2 (саме так зазвичай позначені виводи котушки). Якщо напруги немає — шукай проблему далі по ланцюгу керування: кнопка “пуск”, проміжне реле, термостат, реле часу — що там у тебе стоїть перед контактором.

Часто буває так, що людина міняла автомат керування, переплутала фазу і нуль, або просто забула підключити один з проводів після ремонту щита. Банально, але зустрічається постійно.

Котушка перегоріла

Якщо напруга на клемах є, а контактор все одно мовчить — велика ймовірність, що згоріла сама котушка. Перевіряється це просто: відключаєш живлення повністю, знімаєш котушку (у більшості моделей — Schneider, ABB, IEK, EKF — вона знімається без розбирання всього контактора) і “прозваниваешь” мультиметром в режимі опору.

Робоча котушка на 220В зазвичай показує опір в межах кількох сотень Ом до пари кілоом, залежно від потужності контактора. Якщо мультиметр показує обрив (нескінченність) — котушка мертва, треба міняти. Якщо коротке замикання (опір близький до нуля) — теж не варіант, така котушка або вже згоріла, або скоро це зробить.

Причина вигоряння котушок — часто банальна перенапруга в мережі або тривала робота при заниженій напрузі, коли якір не притягується повністю і котушка перегрівається через збільшений струм. Якщо в тебе контактори горять регулярно — раз на кілька місяців, це вже привід задуматись про стабілізатор напруги або реле контролю напруги на вводі.

Невідповідність напруги котушки і мережі

Окрема історія — коли купили контактор з котушкою на 24В або 110В, а підключили в мережу 220В без проміжного трансформатора чи блоку живлення. Або навпаки, поставили контактор з котушкою 220В в схему, де керуючий сигнал йде 24В постійного струму з ПЛК.

Перевіряй маркування на самій котушці — там завжди вказано номінальну напругу і частота (для змінного струму). Якщо цифри не збігаються з тим, що реально подається — контактор просто фізично не спрацює, навіть якщо все інше в порядку.

Механічне заклинювання

Буває, що котушка справна, напруга приходить, а якір все одно не рухається. Причина — механічне заклинювання рухомої частини. Найчастіше це трапляється у вологих або запилених приміщеннях: кладовки, гаражі, виробничі цехи з металевою стружкою.

Пил і бруд забиваються в напрямні, іржа з’являється на осі якоря, і механізм просто клинить. Візуально це можна перевірити, спробувавши рукою (при відключеному живленні!) натиснути на якір через прозору кришку або спеціальний важіль ручного тестування, який є у більшості сучасних контакторів.

Якщо якір рухається туго або не рухається взагалі — контактор під заміну. Ремонтувати механічну частину сенсу немає, дешевше поставити новий, особливо якщо мова про побутовий сегмент до 40А.

Згоріли або підгоріли головні контакти

Ця причина трохи хитріша, бо контактор при цьому може клацати — чутно, що якір притягується, реле спрацьовує — а навантаження все одно не вмикається. Значить, проблема не в котушці і не в керуванні, а в самих силових контактах.

Контакти в контакторі розраховані на певну кількість комутацій і певний струм. Якщо через них регулярно проходить струм, що перевищує номінал (наприклад, поставили контактор на 25А, а через нього запускають двигун з пусковими струмами 40-50А), контакти обгорають, покриваються нагаром, і опір в місці контакту зростає до такого рівня, що ланцюг фактично розімкнений навіть при фізично зімкнутих пластинах.

Відкриваєш кришку (знову ж, при повністю знеструмленій схемі), дивишся на стан контактних пластин. Якщо бачиш чорний нагар, оплавлення, глибокі раковини — контактна група підлягає заміні. У деяких промислових контакторах контактні групи змінні окремо від котушки, у побутових моделях зазвичай простіше і дешевше поміняти весь контактор цілком.

Спрацював тепловий захист або блокування

Якщо контактор працює в парі з тепловим реле (магнітний пускач), і схема раптом перестала запускатись — перевір, чи не спрацював тепловий розчіплювач. Після спрацювання захисту від перевантаження реле потрібно вручну повернути в робоче положення, натиснувши кнопку “Reset” на корпусі теплового реле.

Багато хто про це забуває і намагається діагностувати неполадку в контакторі, хоча насправді проблема в елементарному нескинутому захисті. Перевіряється за 10 секунд, а нервів економить чимало.

Також варто перевірити наявність механічного або електричного блокування (interlock), якщо контактор стоїть у схемі реверсу двигуна разом з другим контактором. Блокування не дає ввімкнутись одному контактору, поки увімкнутий інший — це нормальна логіка захисту від короткого замикання при одночасному вмиканні “вперед-назад”.

Проблема в ланцюзі керування, а не в самому контакторі

Іноді контактор абсолютно справний, а проблема ховається десь в проміжних елементах схеми:

кнопка “Пуск” з механічним зносом контактної групи;
реле часу, яке має вийти з ладу або збитись налаштування;
термостат або датчик, який не подає команду через несправність самого датчика;
проміжне реле, через яке проходить сигнал керування.

Тут допомагає метод виключення: подаєш напругу напряму на клеми котушки контактора (тимчасово, для перевірки), минаючи всю схему керування. Якщо контактор спрацював — значить, він справний, і шукати проблему треба в ланцюзі керування далі.

Що робити, якщо нічого з переліченого не допомогло

Буває, що всі перевірки пройшли, напруга є, котушка ціла, механіка рухається вільно, контакти чисті — а контактор все одно не працює. У такому випадку варто перевірити якість самого підключення проводів на клемах — окислені або погано затягнуті контакти можуть давати такий великий перехідний опір, що на котушку фактично не доходить достатня напруга, хоча мультиметр на холостому ході покаже нормальні значення.

Ще один нюанс — деякі контактори мають вбудований варистор або RC-ланцюжок для гасіння дугового розряду при відключенні котушки. Якщо цей елемент вийшов з ладу і замкнувся накоротко, він може шунтувати котушку, і напруга на неї просто не доходить у потрібній кількості.

Діагностика контактора — процес послідовний і не потребує спеціальних навичок, окрім вміння користуватись мультиметром і базового розуміння схеми. Головне правило — перевіряти від простого до складного: спочатку живлення, потім котушка, потім механіка, і тільки в останню чергу лізти в силові контакти чи міняти весь пристрій цілком. У дев’яти випадках з десяти причина виявляється банальною — забутий автомат, спрацьоване теплове реле або окислена клема, яку достатньо просто протерти і затягнути.
