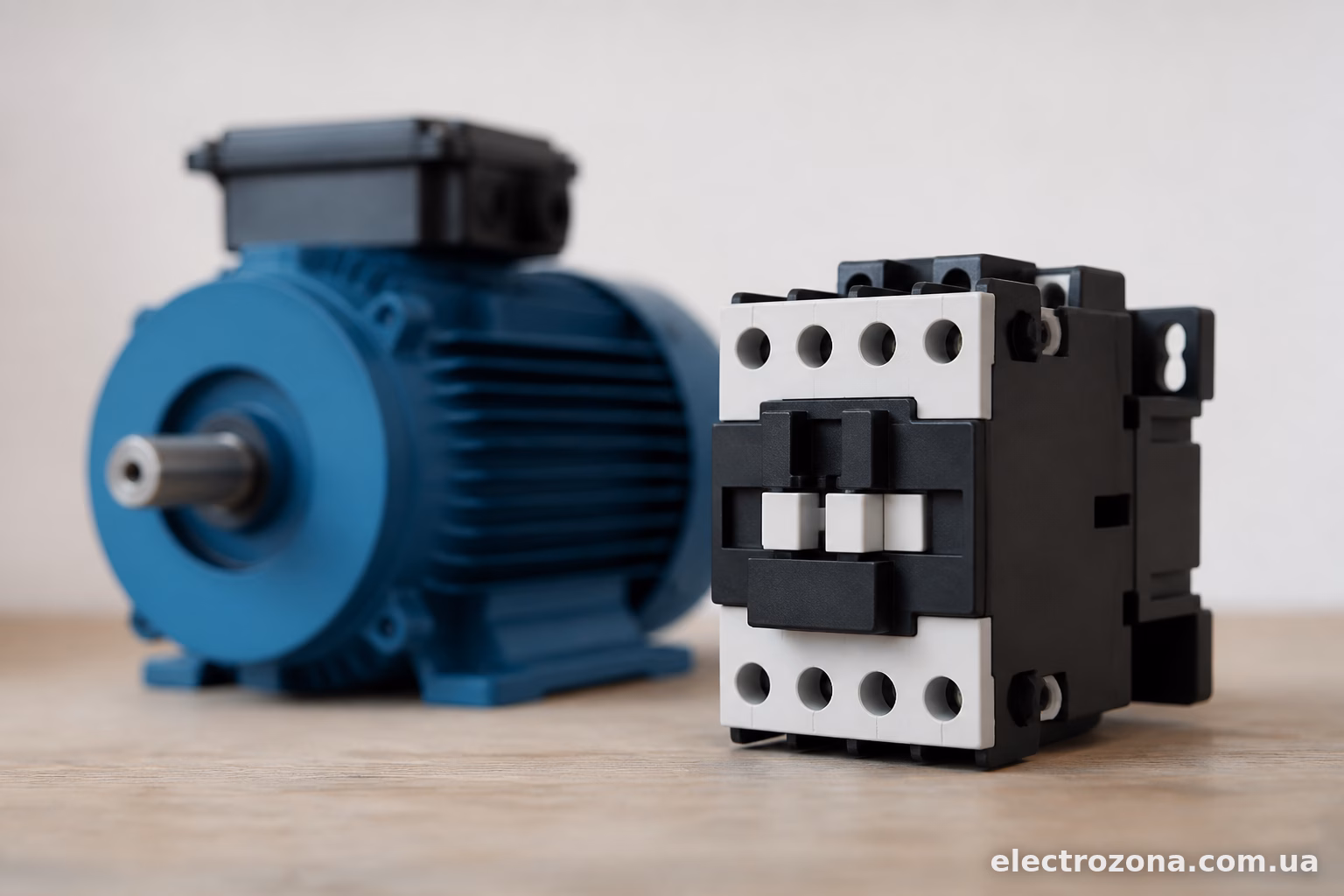

Контактор для двигуна 2,2 кВт — це не той випадок, коли можна взяти “приблизно підходящий” і сподіватись на краще. Занадто слабкий контактор згорить за кілька місяців експлуатації, занадто потужний — просто зайва витрата грошей. Тут все вирішує розрахунок номінального струму двигуна плюс правильний запас.
Скільки струму споживає двигун 2,2 кВт
Спочатку рахуємо струм. Для трифазного асинхронного двигуна формула виглядає так:
I = P / (√3 × U × cosφ × η)
Де P — потужність (2200 Вт), U — напруга (380 В для трифазної мережі), cosφ — коефіцієнт потужності (зазвичай 0,8-0,85 для таких двигунів), η — ККД (в районі 0,8-0,85).
Підставляємо приблизні значення і отримуємо струм близько 4,5-5 А. Це номінальний робочий струм, при якому двигун працює в стабільному режимі.
Але тут головна пастка — пусковий струм. У момент запуску асинхронний двигун споживає в 5-7 разів більше струму, ніж у робочому режимі. Тобто для нашого двигуна це може бути 25-35 А на короткий проміжок часу, поки ротор не розкрутиться. Саме на цей пусковий струм і треба орієнтуватись при виборі контактора, а не на номінальний.

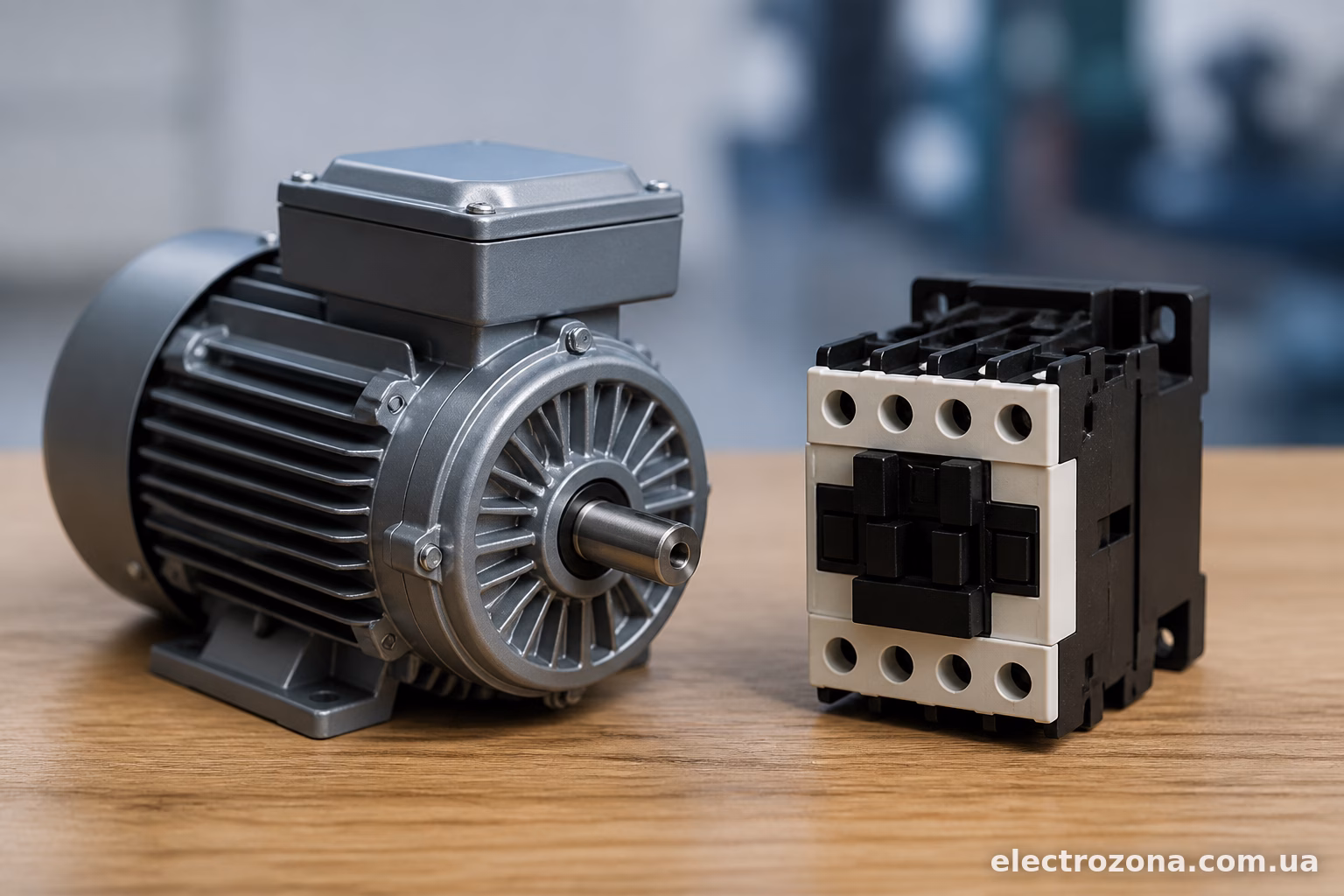

Категорія застосування — AC-3, і ніяк інакше
Контактори маркуються за категоріями застосування, і для асинхронних двигунів з короткозамкненим ротором використовується категорія AC-3. Це важливо, бо AC-1 підходить для активного навантаження типу нагрівачів, а AC-3 розрахована саме на пускові струми електродвигунів і на комутацію під навантаженням.
Якщо на контакторі вказано струм, наприклад, 9А в категорії AC-3 — це означає, що він розрахований саме на роботу з двигуном такої потужності, з урахуванням пускових перевантажень. Виробники завжди пишуть окремо номінальний струм для AC-1 і AC-3, і ці цифри можуть відрізнятись у два-три рази.
Для двигуна 2,2 кВт зазвичай беруть контактор на 9-12А по категорії AC-3. Так, номінальний робочий струм всього 5А, але запас потрібен саме через пускові навантаження і через те, що контактор повинен служити роками, а не місяцями.

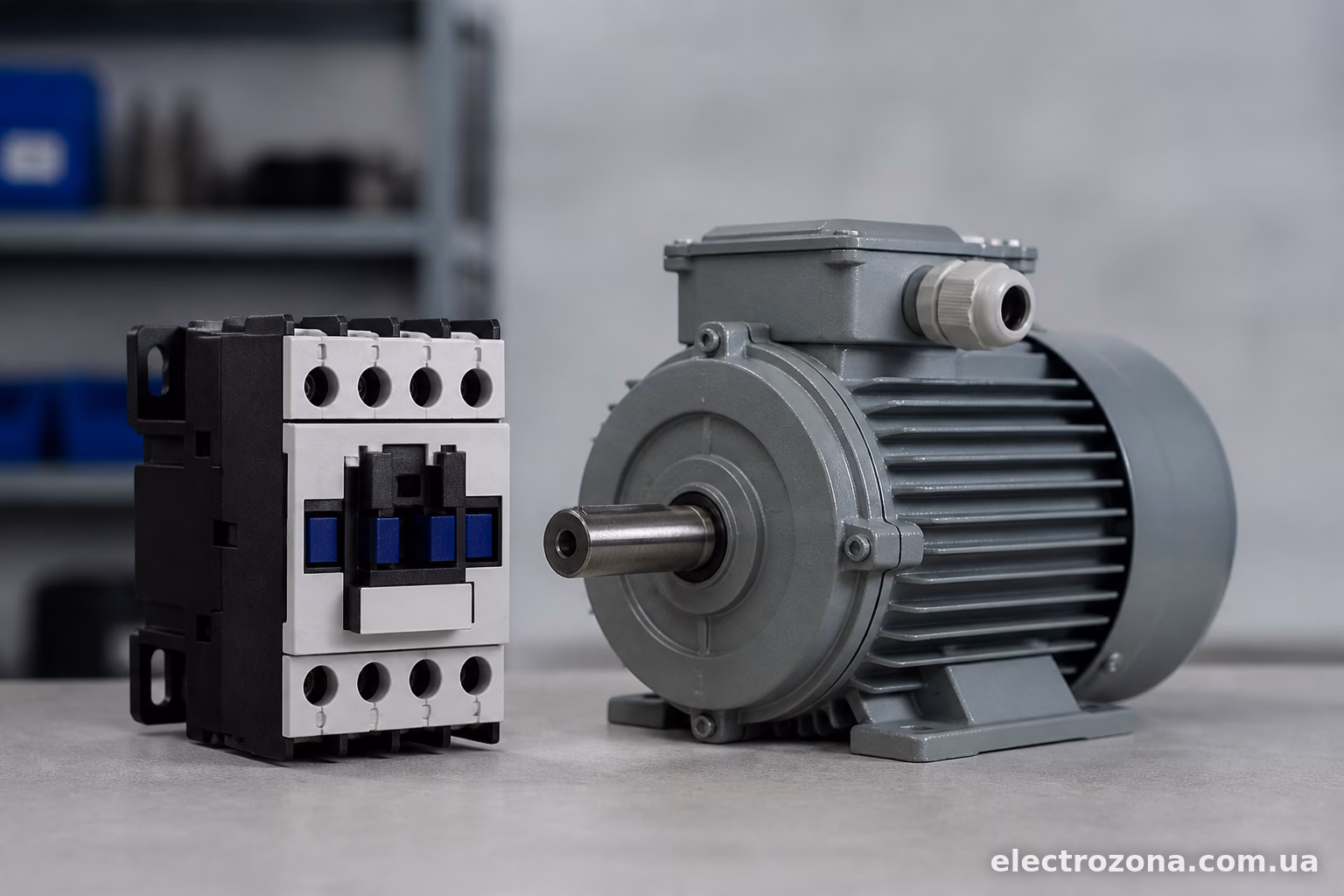

Яку котушку керування обрати
Тут все залежить від схеми управління на об’єкті. Найпоширеніші варіанти:
- 220В змінного струму — найпростіший варіант, коли контактор керується напряму від мережі через кнопку “пуск/стоп”;
- 24В змінного або постійного струму — використовується в промислових щитах, де є окреме джерело низької напруги для безпеки персоналу;
- 380В — рідше зустрічається, зазвичай у старих схемах або специфічному обладнанні.
На практиці для побутових майстерень, невеликих верстатів чи насосних станцій найчастіше беруть контактор з котушкою 220В — просто тому, що не треба городити додаткове джерело живлення. У промисловості з жорсткими вимогами безпеки — 24В.
Важливий нюанс: якщо схема передбачає ПЛК або реле, треба перевірити, чи витримає котушка контактора той струм включення, який здатен видати вихід контролера. Буває, що маломожна плата ПЛК просто не тягне включення контактора з великою котушкою — доводиться ставити проміжне реле.
Конкретні моделі, які реально працюють
З того, що часто зустрічається на ринку і показує себе непогано в експлуатації:
Schneider Electric LC1D09 — контактор на 9А категорії AC-3, з котушкою на вибір (220В, 24В та інші варіанти). Класика, яку ставлять і в промисловості, і в приватних майстернях. Ціна вища за азійські аналоги, але надійність теж вища.
ABB AX09 — аналогічний за параметрами варіант, теж 9А AC-3. Трохи компактніший корпус, зручно монтувати в тісних щитах.
IEK КМИ-11210 — бюджетний варіант на 12А, який часто беруть, коли бюджет обмежений, а вимоги не надто жорсткі. Служить нормально, якщо не ганяти двигун на межі можливостей і не запускати його по 50 разів на день.
АСКО-УКРЕМ КМЕ 09-10 — ще один недорогий варіант українського виробництва, зустрічається в магазинах електрики майже скрізь.
Якщо двигун працює в важких умовах — часті пуски, вологість, запиленість — краще брати брендові моделі з більшим механічним ресурсом. Дешевий контактор на запиленому виробництві може вийти з ладу за рік, а нормальний прослужить років п’ять-сім без проблем.

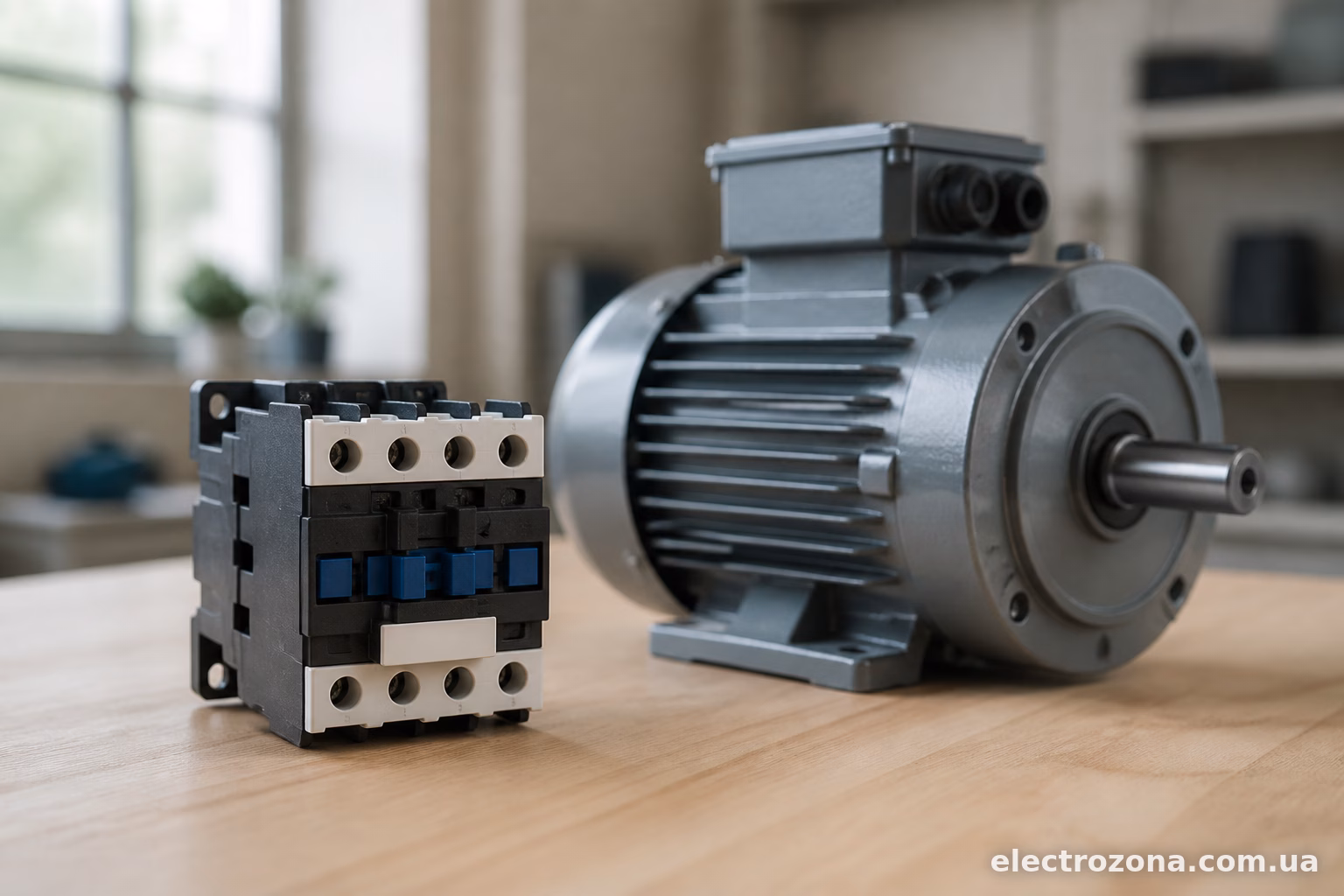

Навіщо потрібне теплове реле і як його підібрати
Сам контактор не захищає двигун від перевантаження — це просто комутаційний апарат, який вмикає і вимикає живлення. Для захисту від перегріву обмоток при тривалому перевантаженні потрібне теплове реле, яке встановлюється разом з контактором.
Теплове реле підбирається під номінальний струм двигуна, тобто під ті самі 4,5-5А, а не під пусковий струм. Діапазон регулювання на реле зазвичай дозволяє точно виставити значення під конкретний двигун — наприклад, реле LR2D1310 від Schneider має діапазон 4-6А, що якраз підходить під наш випадок.
Без теплового реле контактор просто буде вмикати і вимикати двигун, а якщо той почне перегріватись через заклинювання підшипника чи перекіс фаз — ніхто цього не помітить, поки обмотки не згорять. Тому пара “контактор + теплове реле” — це стандартна практика, а не перестраховка.
Типові помилки при виборі контактора
Найчастіша помилка — брати контактор строго під номінальний струм двигуна, без запасу на пуск. Формально начебто 5А влізе в контактор на 6А, але на практиці такий контактор швидко зношується через постійні пускові перевантаження, контакти обгорають, і за півроку доводиться міняти.
Друга поширена помилка — плутанина з категоріями AC-1 і AC-3. Бачать на корпусі “16А” і думають, що цього більш ніж достатньо, а виявляється, що це 16А по AC-1, а по AC-3 той самий контактор тягне всього 7-8А.
Третя проблема — ігнорування умов експлуатації. Якщо двигун стоїть у сирому підвалі чи в цеху з металевою стружкою, звичайний контактор в відкритому виконанні швидко вийде з ладу. Треба або брати варіант з захищеним корпусом, або ставити додатковий бокс.
І ще один момент, про який часто забувають — кількість пусків на годину. Якщо двигун запускається і зупиняється дуже часто (наприклад, в конвеєрній лінії з частими стопами), механічний ресурс контактора вичерпується швидше, ніж вказано в загальних характеристиках. У такому випадку варто брати модель з запасом по механічній зносостійкості, навіть якщо електричні параметри й так з запасом.
Підбір контактора для двигуна 2,2 кВт — задача не складна, якщо рахувати не тільки номінальний струм, а й пусковий, враховувати категорію AC-3 і не забувати про теплове реле. Контактор на 9-12А з нормальним брендом і правильно підібраним тепловим реле відпрацює довго і без сюрпризів, а економія на кількох гривнях зазвичай виливається в заміну обладнання через рік роботи.
