Контактор підбирають не “на око” і не за принципом “чим більше — тим надійніше”. Помилка в цю чи іншу сторону коштує грошей: занадто слабкий контактор згорить через рік роботи, занадто потужний — це просто викинуті гроші на порожньому місці. Головний параметр, від якого варто відштовхуватись — номінальний струм двигуна, а вже потім категорія застосування, режим роботи і умови експлуатації.
Розберемось послідовно, бо тут є кілька нюансів, які на перший погляд неочевидні.
Чому не можна підбирати контактор просто “за потужністю”
На коробці контактора завжди вказана потужність у кіловатах — це зручно, але вводить в оману. Виробник пише потужність для конкретної напруги і конкретного типу навантаження, зазвичай для трифазного асинхронного двигуна при 380-400В. Якщо у вас нестандартна ситуація — інша напруга, однофазний двигун, частий пуск-стоп — та сама “потужність на коробці” вже не працює як орієнтир.
Приклад: контактор розрахований на 15 кВт за категорією AC-3 (звичайний асинхронний двигун, пуск і зупинка без частих реверсів). Але якщо цей же контактор поставити на кран з частим реверсуванням (категорія AC-4), його реальна допустима потужність впаде в рази. Тому дивитись треба не на цифру потужності, а на струм і категорію застосування разом.

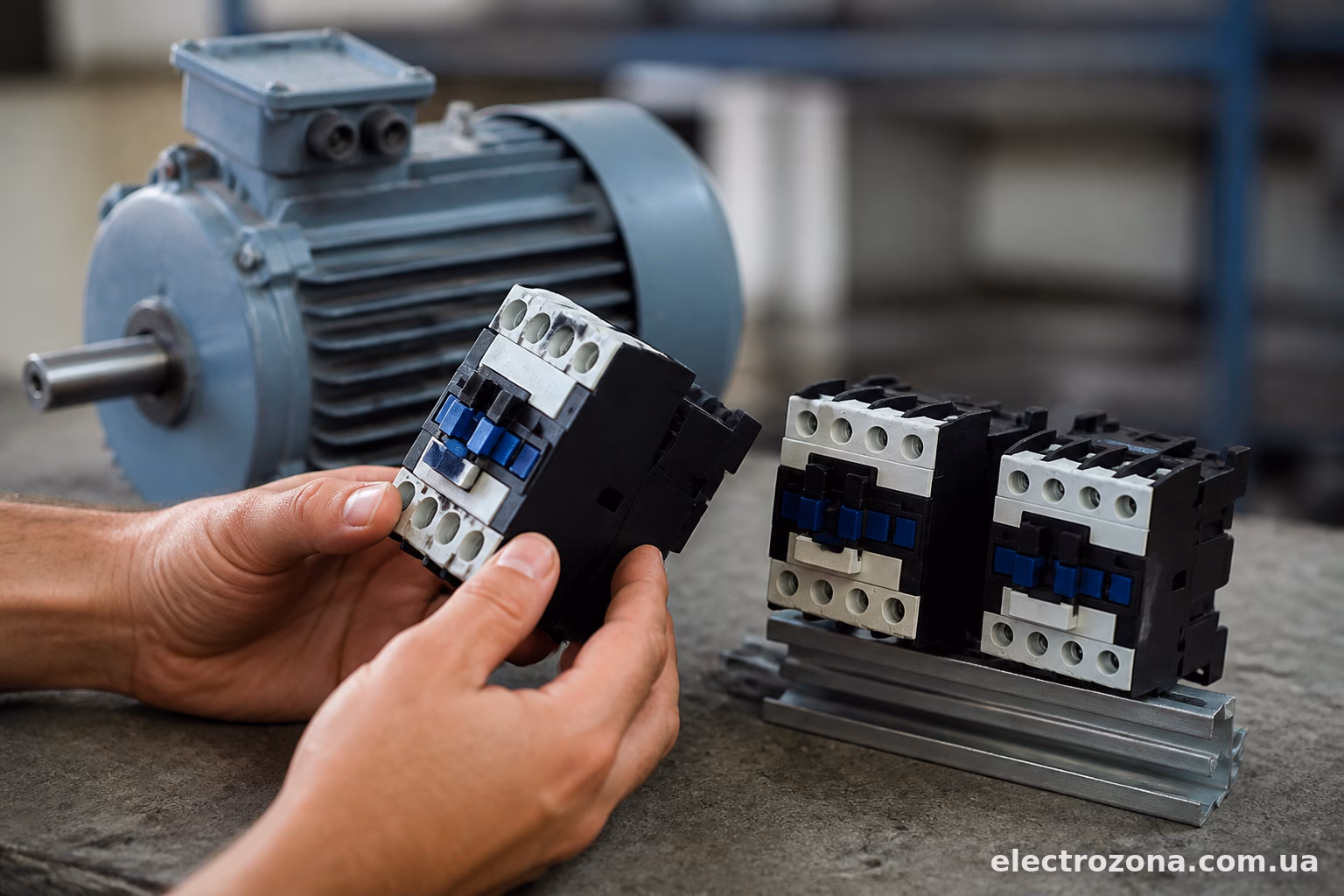

Крок перший — рахуємо номінальний струм двигуна
Формула для трифазного двигуна:
I = P / (√3 × U × cosφ × η)
Де P — потужність двигуна у ватах, U — лінійна напруга (зазвичай 380В), cosφ — коефіцієнт потужності (для асинхронних двигунів зазвичай 0,8-0,85), η — ККД двигуна (0,85-0,92 залежно від моделі).
Якщо лінитесь рахувати вручну — цю інформацію майже завжди пишуть на шильдику двигуна. Там прямо вказано номінальний струм при номінальній напрузі. Це найточніший спосіб, набагато надійніший за розрахунки за формулою, бо враховує реальні характеристики конкретного двигуна, а не усереднені коефіцієнти.
Для прикладу: двигун 7,5 кВт, 380В, cosφ 0,83, ККД 0,88 — номінальний струм вийде приблизно 15,5А. Округлюємо в більшу сторону і беремо контактор з номінальним струмом не менше 16А.
Крок другий — визначаємо категорію застосування
Це той момент, який часто пропускають, а даремно. Категорія застосування показує, в яких умовах контактор буде працювати і скільки він реально витримає.
- AC-1 — активне навантаження, без індуктивності. Нагрівачі, лампи розжарювання. До двигунів відношення не має.
- AC-2 — пуск двигунів з фазним ротором, гальмування противмиканням. Зустрічається рідко, в основному на промислових кранах.
- AC-3 — найпоширеніша категорія. Асинхронні двигуни з короткозамкненим ротором, пуск під навантаженням, зупинка під час роботи двигуна (не реверс). Це 90% побутових і промислових застосувань — насоси, вентилятори, компресори, конвеєри.
- AC-4 — важкий режим: часті пуски, реверс, гальмування противмиканням. Ліфти, крани, деякі верстати.
Якщо у вас звичайний насос чи вентилятор — беремо AC-3. Якщо стоїть задача з частими реверсами (наприклад, привід воріт, який постійно відкривається і закривається) — потрібна категорія AC-4, і контактор при цьому доведеться брати з запасом за струмом, часто в 1,5-2 рази більшим за номінальний струм двигуна.

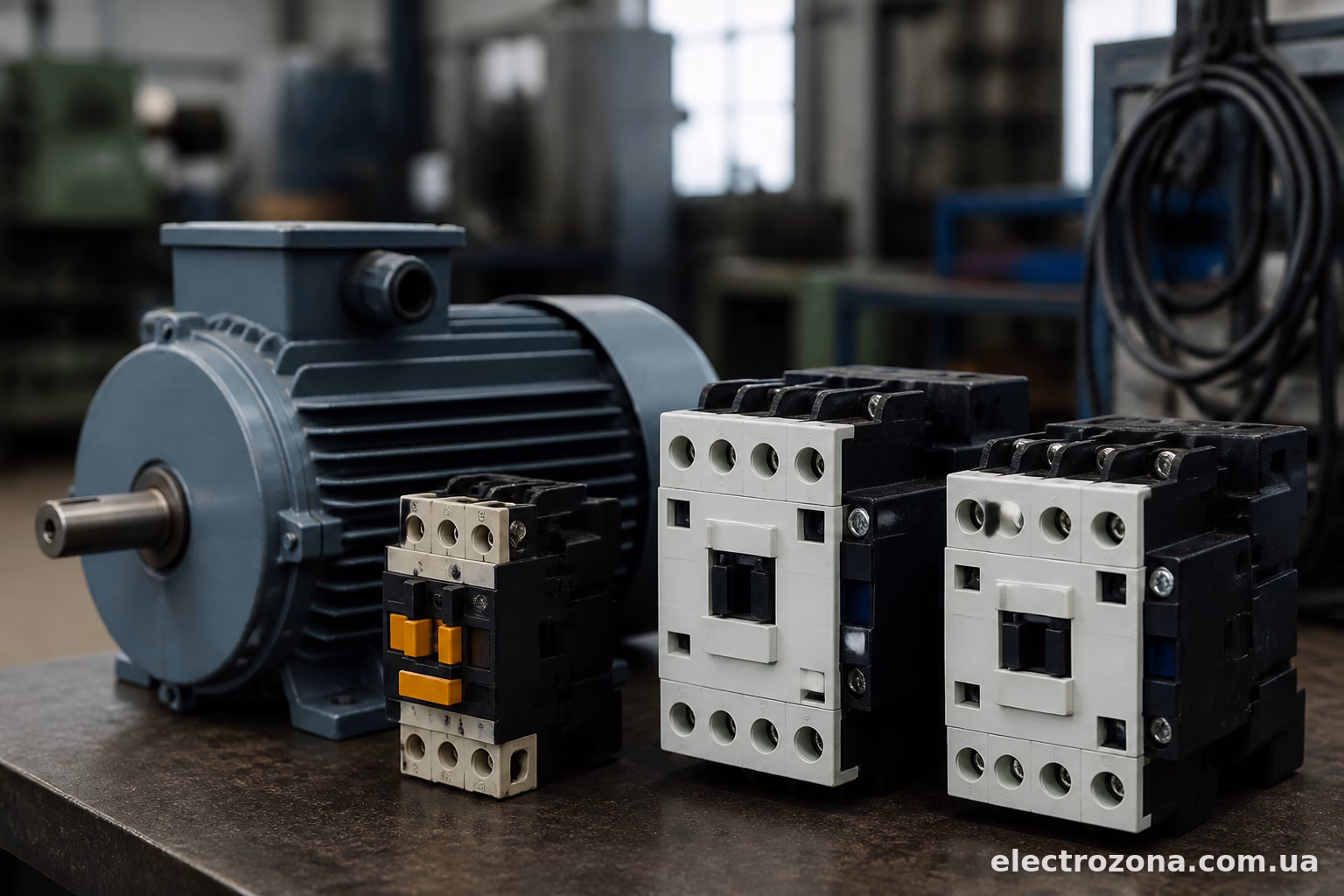

Крок третій — враховуємо пусковий струм
Ось де багато хто помиляється навіть після правильного розрахунку номінального струму. Асинхронний двигун при пуску споживає струм у 5-7 разів більший за номінальний. Контактор повинен витримати цей пусковий кидок без залипання контактів чи їх обгорання.
Виробники в характеристиках AC-3 вже враховують цей момент — категорія AC-3 розрахована саме на пуск під навантаженням з подібними кидками струму. Тому якщо ви правильно підібрали контактор за номінальним струмом двигуна і категорією AC-3, пусковий струм вже врахований виробником у конструкції контактора.
А от якщо у вас частий пуск — наприклад, двигун компресора, який вмикається кожні кілька хвилин — тут краще брати контактор з запасом 20-30% за струмом. Механічний і електричний ресурс контактів витрачається швидше при частих комутаціях, і краще, щоб цей ресурс був більшим від початку.
Практична таблиця орієнтовних значень
Для швидкого орієнтиру, без розрахунків, ось приблизне співвідношення потужності трифазного двигуна (380В, AC-3) і мінімального номінального струму контактора:
- До 4 кВт — контактор на 9-12А
- 5,5 кВт — контактор на 16-18А
- 7,5 кВт — контактор на 18-25А
- 11 кВт — контактор на 25-32А
- 15 кВт — контактор на 32-40А
- 18,5 кВт — контактор на 40-50А
- 22 кВт — контактор на 50-65А
- 30 кВт — контактор на 65-80А
Це орієнтовні значення, вони підходять для попереднього підбору, але фінальне рішення завжди краще перевіряти за паспортними даними конкретного двигуна і конкретної моделі контактора. Різні виробники (Schneider Electric, ABB, IEK, АСКО) можуть мати трохи різні номінали струму при однаковій заявленій потужності.

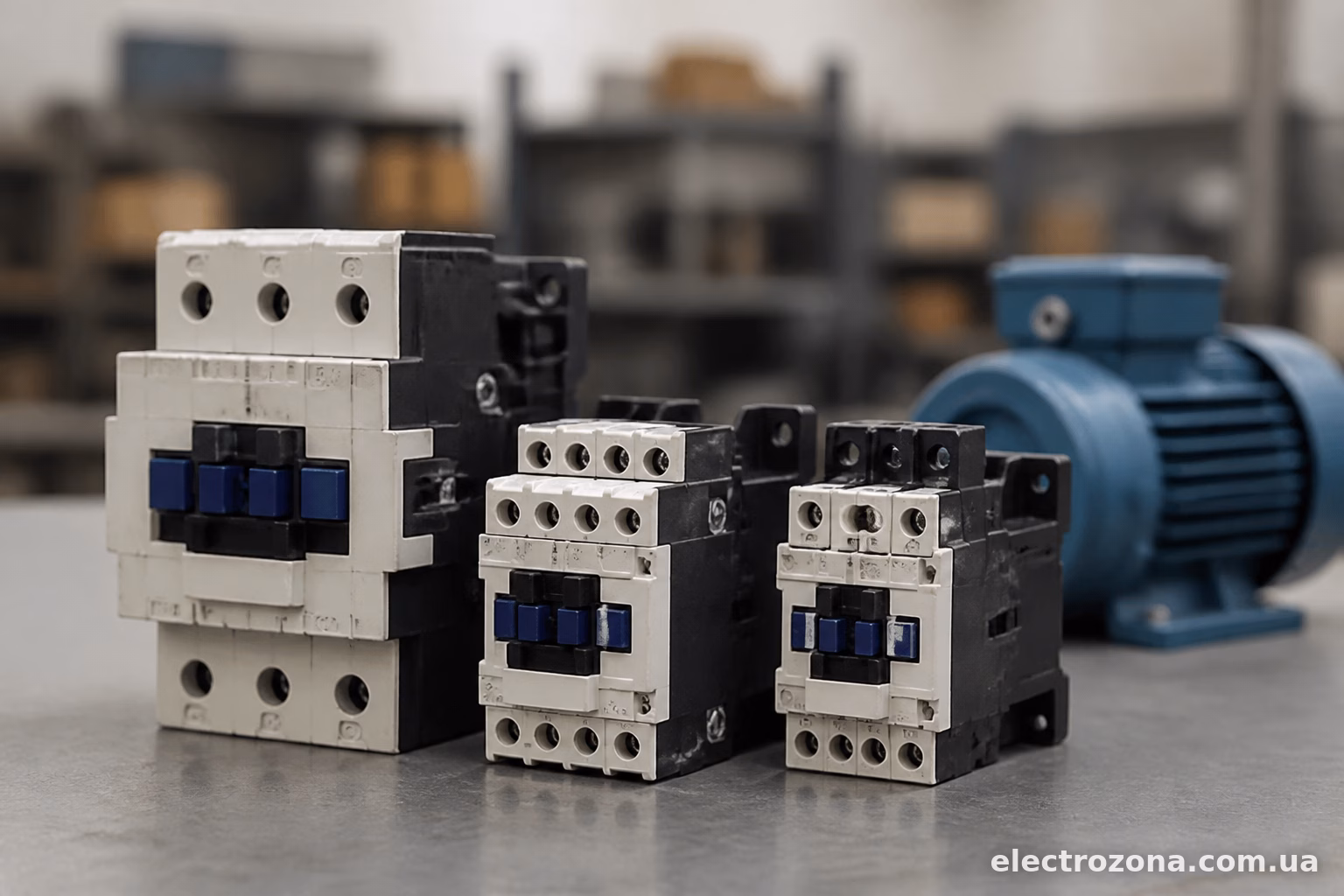

Що ще впливає на вибір, крім струму
Напруга котушки управління — окрема історія. Контактор може бути розрахований на силовий струм ідеально, але якщо котушка на 220В, а у вас керування йде через ПЛК з виходом 24В — доведеться або міняти контактор, або ставити проміжне реле. Перед покупкою завжди перевіряйте, яка напруга котушки потрібна у вашій схемі керування.
Кількість полюсів теж має значення. Для трифазного двигуна потрібен трипольний контактор (3P), іноді з додатковим полюсом для нейтралі чи допоміжних кіл (тоді це вже 4P). Однофазні двигуни підключають через двополюсний контактор, хоча на практиці для однофазних навантажень контактори використовують рідше — частіше обходяться магнітними пускачами або звичайними автоматами з реле.
Умови експлуатації — температура, вологість, запиленість — впливають на клас захисту корпусу і на реальний термін служби. Контактор, розрахований на роботу при +40°C, у гарячому цеху з температурою +55°C буде працювати з пониженою продуктивністю навіть якщо струм підібраний правильно. У такому випадку варто або брати контактор з запасом, або забезпечити додаткове охолодження щита.
Типова помилка при підборі
Часто беруть контактор рівно “впритул” за номінальним струмом двигуна, без жодного запасу. На папері це начебто правильно — струм співпав, все ок. На практиці ж мережа рідко буває ідеальною: перепади напруги, незбалансоване навантаження по фазах, коливання частоти — все це збільшує реальний струм споживання вище розрахункового.
Тому практики радять брати контактор з невеликим запасом, приблизно 10-15% понад розрахунковий струм. Це не занадто, щоб не переплачувати за зайву потужність, але достатньо, щоб контактор не працював на межі своїх можливостей щодня.
Ще одна поширена помилка — ігнорування теплового реле. Контактор сам по собі не захищає двигун від перевантаження, він тільки комутує силове коло. Для захисту від перегріву обов’язково ставлять теплове реле, підібране саме під номінальний струм двигуна, а не під струм контактора. Ці два елементи працюють в парі, і плутати їх параметри не варто.
Підбір контактора — це не складна математика, а швидше уважність до деталей. Дізнатись номінальний струм двигуна з шильдика, визначити категорію застосування (частіше за все це AC-3), додати невеликий запас на нестабільність мережі і перевірити напругу котушки під вашу схему керування — цього достатньо для 95% побутових і невеликих промислових задач. Для складних випадків з частими реверсами чи важкими умовами експлуатації краще звертатись до документації виробника двигуна і не економити на запасі по струму.
