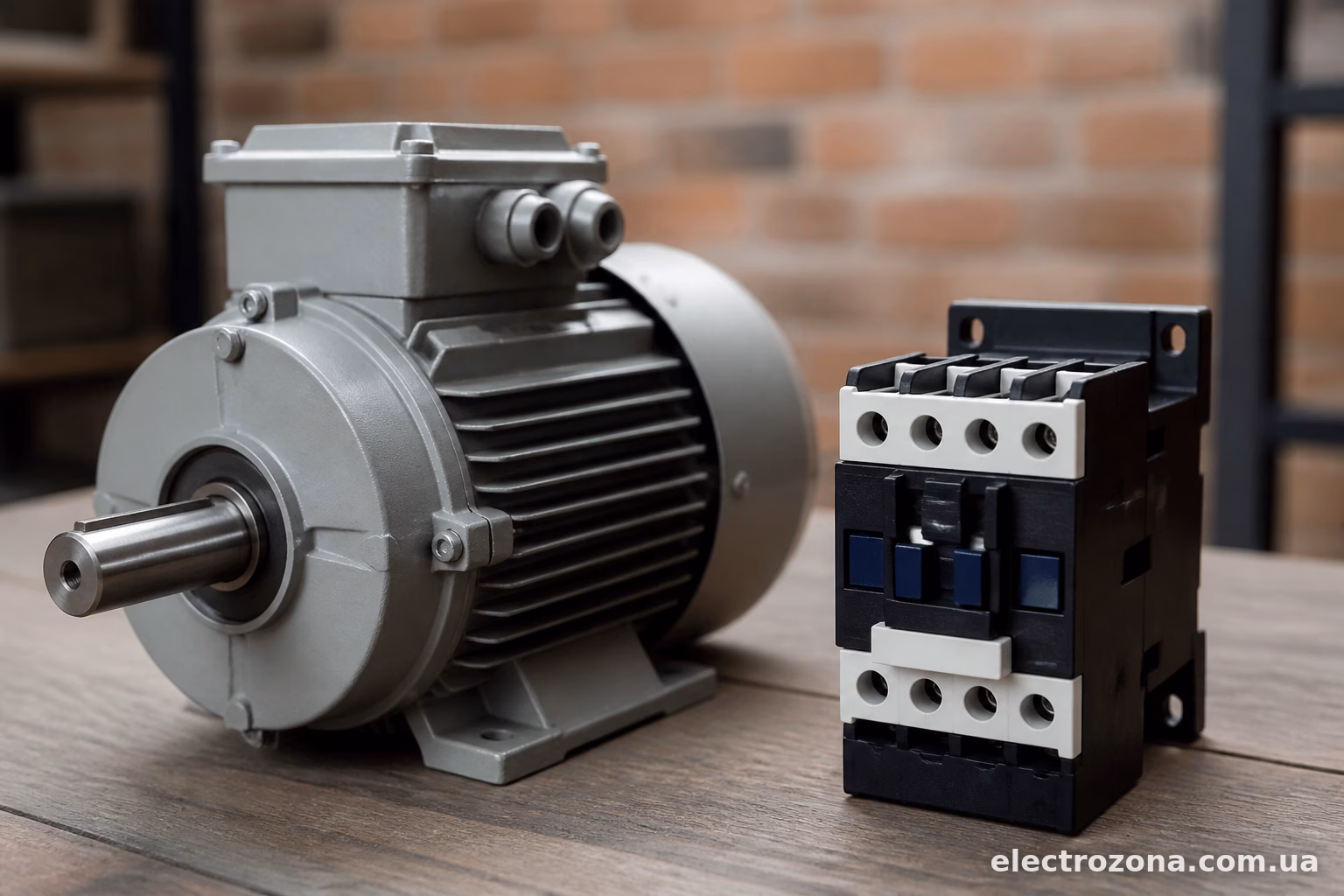

Контактор для двигуна 4 кВт підбирають насамперед за робочим струмом навантаження, а не за потужністю — це головна помилка, яку роблять навіть досвідчені монтажники. Потужність двигуна лише орієнтир, а реальний струм залежить від напруги живлення, ККД та коефіцієнта потужності конкретної моделі. Розберемось послідовно, щоб не помилитись з номіналом і не спалити контакти вже за перший місяць роботи.
Розрахунок номінального струму двигуна
Для трифазного асинхронного двигуна 4 кВт при напрузі 380 В номінальний струм зазвичай лежить в межах 7,5–8,5 А. Формула проста:
I = P / (√3 × U × cosφ × η)
Де P — потужність у ватах, U — лінійна напруга, cosφ — коефіцієнт потужності (зазвичай 0,8–0,85 для двигунів такого класу), η — ККД (0,82–0,88).
Підставивши середні значення, отримуємо приблизно 8 А. Але це номінальний робочий струм, а не той, на який слід підбирати контактор впритул. Пусковий струм асинхронного двигуна перевищує номінальний у 5–7 разів — саме тут і криється нюанс, який новачки часто ігнорують.
На практиці простіше подивитись паспортну табличку на самому двигуні — там вказаний номінальний струм для конкретної моделі. Розрахунок потрібен тільки якщо шильдик стерся або двигун без документації.

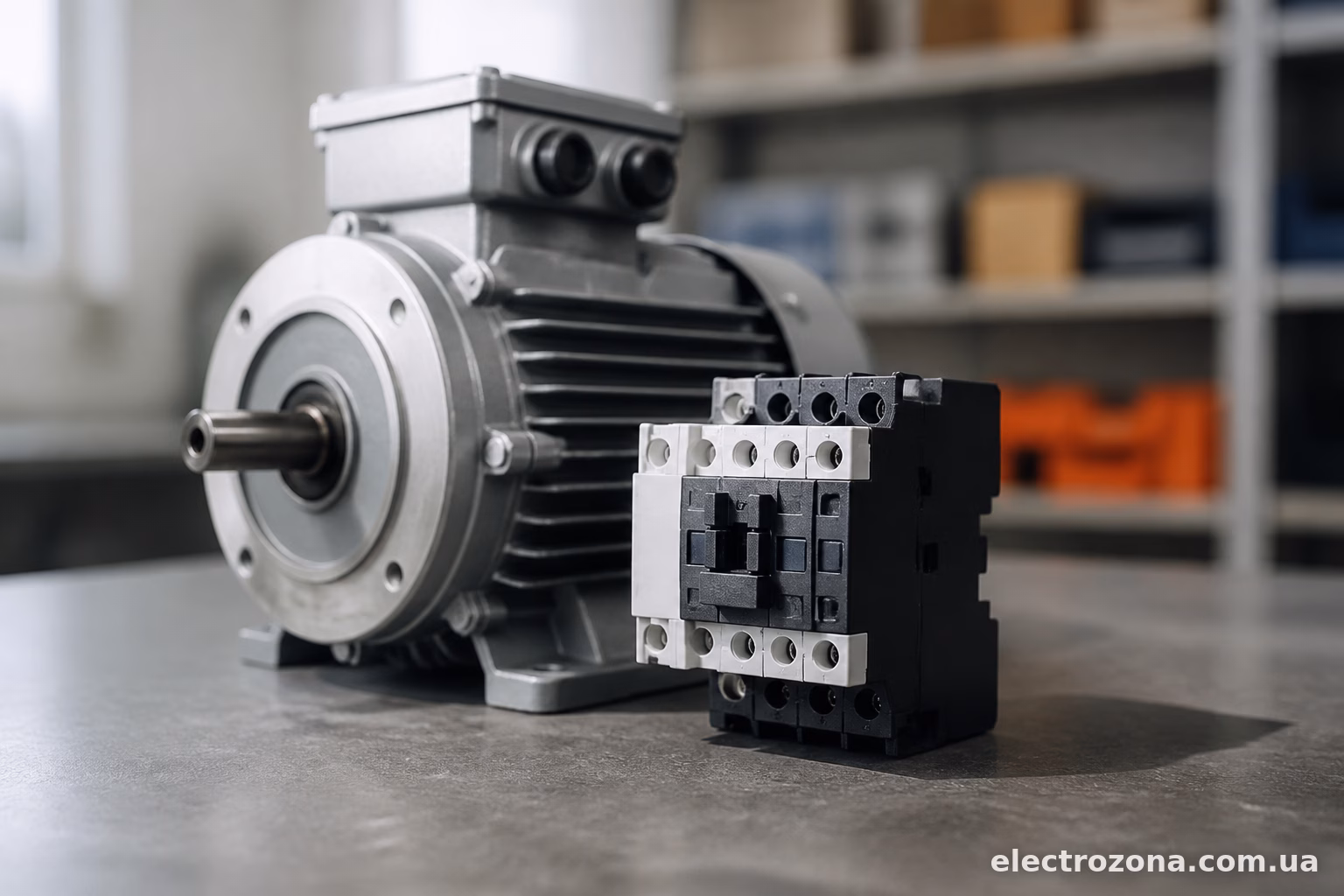

Категорія застосування AC-3 — це принципово
Контактори класифікують за категоріями застосування, і для асинхронних двигунів з короткозамкненим ротором використовується категорія AC-3. Вона враховує саме пускові навантаження — комутацію під час пуску та відключення двигуна, що обертається.
Якщо взяти контактор категорії AC-1 (для активного навантаження, типу нагрівачів) і поставити його на двигун — контакти вигорять за лічені тижні, навіть якщо номінальний струм формально підходить. Виробники завжди вказують два значення струму: для AC-1 і для AC-3, і різниця між ними суттєва. Наприклад, контактор з AC-1 на 25 А може мати AC-3 всього 12-16 А.
Тому дивимось саме на параметр Ie AC-3 в характеристиках, а не на загальний максимальний струм комутації.
Який номінал брати з запасом
Для двигуна 4 кВт з номінальним струмом близько 8 А оптимально брати контактор на 9-12 А за категорією AC-3. Запас потрібен через:
- коливання напруги в мережі (у нас це не рідкість, особливо в приватному секторі);
- знос підшипників двигуна з часом, що збільшує споживання;
- температуру в щитку — контактори в закритому шафі при +40°C і вище втрачають частину номінального ресурсу.
Брати контактор з великим запасом (наприклад, на 25 А для 4-кіловатного двигуна) теж не варто — великі контактори мають гіршу чутливість при малих струмах, контакти можуть підгорати через недостатній тиск на малому навантаженні. Золота середина — запас 20-40% від розрахункового струму.

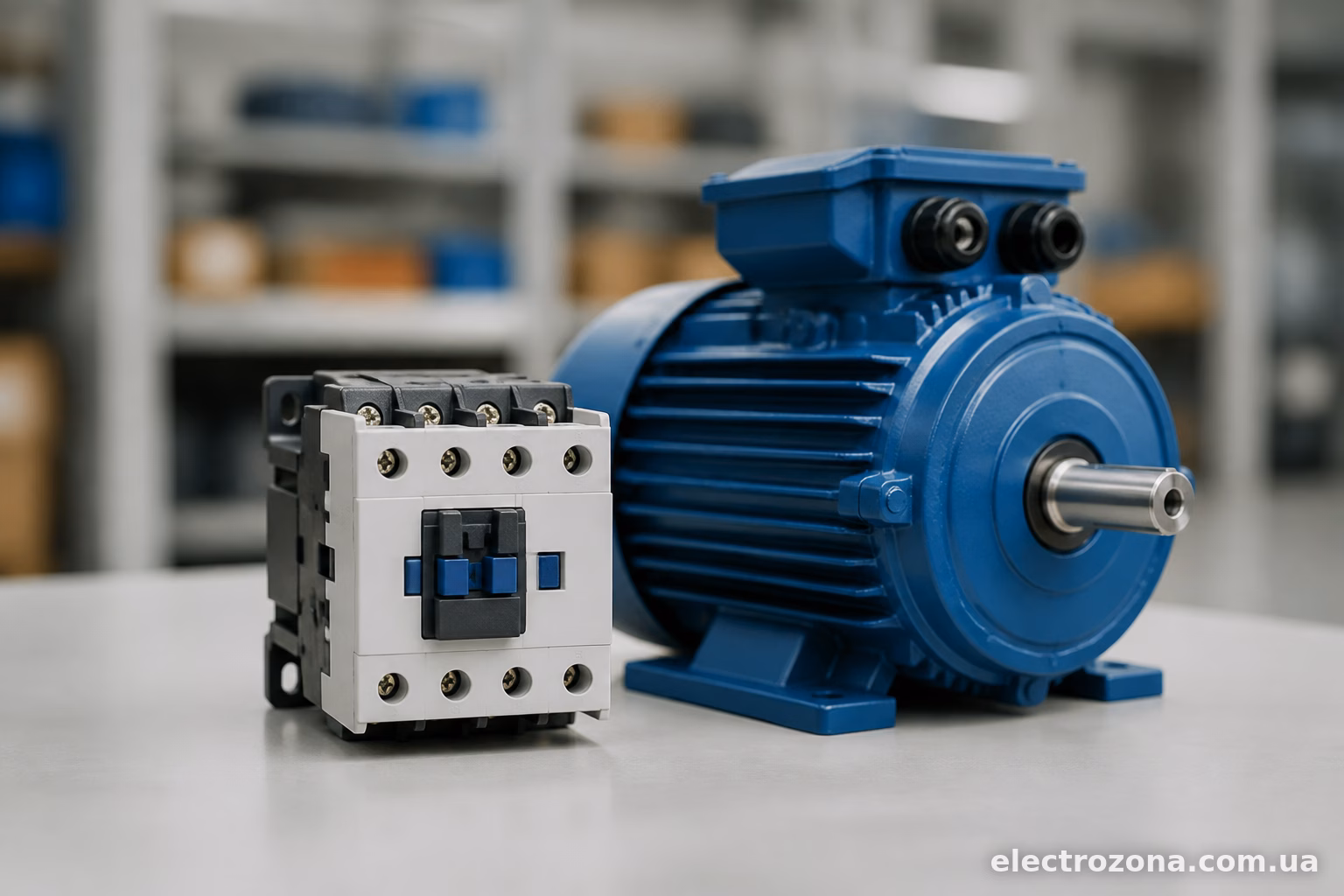

Котушка керування: напруга та тип
Окремо визначаємось з котушкою — тут два основних варіанти:
220В змінного струму — найпоширеніший варіант для схем з ручним керуванням через кнопки “пуск/стоп” або від реле напруги. Просто, зрозуміло, ремонтопридатно.
24В або 110В — використовують у схемах з ПЛК, частотними перетворювачами або там, де важлива додаткова безпека керуючих ланцюгів. Потребує окремого джерела живлення, зате безпечніше для оператора.
Для типової вентиляційної установки, помпи чи конвеєра на 4 кВт з класичною схемою пуску через кнопковий пост найпростіше взяти контактор з котушкою 220В — не треба городити додатковий трансформатор.
Теплове реле — обов’язковий компаньйон
Сам контактор не захищає двигун від перевантаження — це комутаційний апарат, він просто вмикає і вимикає силове коло. Захист від перегріву забезпечує теплове реле, яке ставлять безпосередньо під контактор (магнітний пускач у комплекті).
Теплове реле підбирають під той самий струм, що й контактор — 8-10 А для нашого прикладу, з можливістю точного налаштування (регулювальний диск на корпусі). Якщо купуєте готовий магнітний пускач, зверніть увагу — чи входить теплове реле в комплект, чи його треба докуповувати окремо.
Без теплового реле контактор просто буде вмикати двигун на струм перевантаження і тримати його включеним хоч до диму з обмотки — механізм захисту відсутній в принципі.

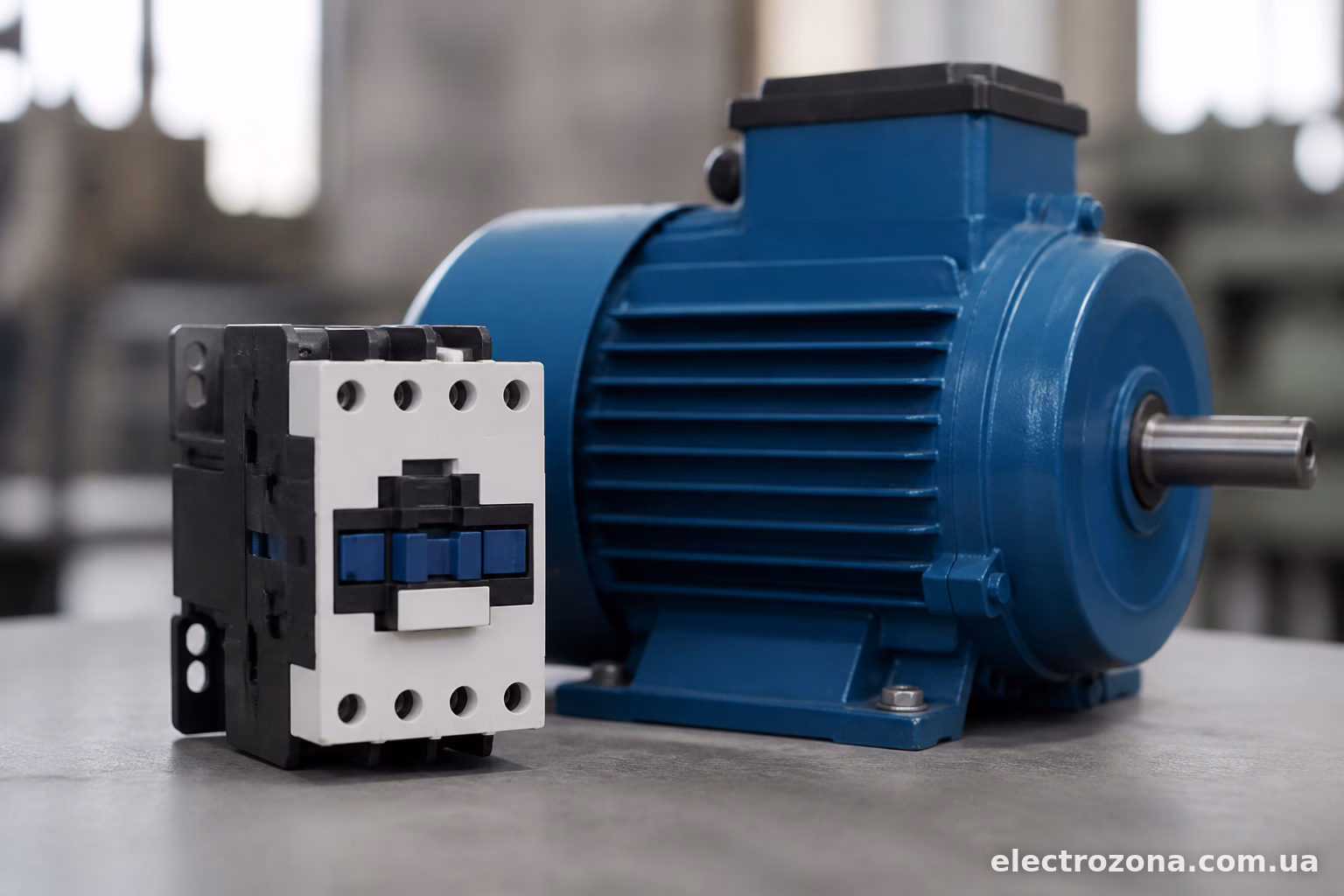

Приклади конкретних моделей
Для двигуна 4 кВт на практиці добре підходять такі варіанти:
- Schneider Electric LC1D09 — контактор на 9А AC-3, компактний, надійний, котушка 220В або 24В на вибір. Ціна вища за аналоги, але ресурс комутацій солідний.
- ABB AF09 — теж 9А, електронна котушка з широким діапазоном напруг живлення (100-250В АС/DC в одній моделі), зручно якщо напруга в мережі гуляє.
- IEK КМИ-11210 — бюджетний варіант на 12А, непогано працює в побутових і легких промислових умовах, багато хто ставить саме його через ціну.
- АСКО-УКРЕМ А9 — вітчизняний виробник, контактор на 9-12А, нормальна якість за розумні гроші.
Магнітні пускачі ПМЛ або ПМА радянського типу теж досі трапляються в експлуатації і цілком підходять, якщо стан контактів нормальний — головне перевірити, щоб струмовий діапазон теплового реле відповідав вашому двигуну.
Типові помилки при виборі
Найчастіше зустрічається ситуація, коли контактор беруть “на око” — за потужністю в кіловатах з таблиці на корпусі упаковки, ігноруючи реальний струм конкретного двигуна. Різні виробники двигунів при однаковій потужності можуть мати різницю в номінальному струмі до 15-20% через різний ККД.
Друга помилка — ігнорування категорії AC-3 і покупка контактора “просто на потрібний ампераж” без перевірки, для якого типу навантаження він розрахований.
Третя — відсутність теплового реле в схемі взагалі, особливо коли контактор ставлять окремо, а не в складі готового пускача.
І ще один нюанс — деякі беруть контактор без урахування частоти пусків. Якщо двигун стартує часто (наприклад, компресор з циклічною роботою), варто брати модель з категорії AC-3 з запасом по механічному та електричному ресурсу — там є характеристика кількості циклів комутації, і для важких режимів вона критична.
Підключення: коротко про нюанси
Контактор для двигуна 4 кВт зазвичай тризамкнутий (3 силові контакти), плюс один-два допоміжні контакти для самопідхвату або сигналізації. Схема з самопідхватом через власний допоміжний контакт (НВ) дозволяє відпустити кнопку “пуск” — котушка залишається під напругою через цей контакт до натискання “стоп”.
Кабель від контактора до двигуна підбирають за перерізом з урахуванням струму — для 8-10А цілком вистачає мідного проводу перерізом 1,5 мм², хоча на практиці часто ставлять 2,5 мм² з запасом.
—
Підбір контактора для двигуна 4 кВт зводиться до кількох простих кроків: дізнатись реальний номінальний струм двигуна за паспортом, взяти контактор категорії AC-3 з запасом 20-40%, не забути теплове реле під той самий струм і визначитись з напругою котушки під конкретну схему керування. Якщо дотримуватись цієї послідовності, а не орієнтуватись тільки на цифру потужності в кіловатах, контактор відпрацює довго і без несподіванок.
