Контактор для двигуна 3 кВт — це не той випадок, де можна “взяти з запасом” і забути. Занадто малий струм контактів — і апарат згорить через рік роботи. Занадто великий — переплатите за габарити, які фізично не влізуть у щит. Розберемось, як порахувати правильно і що дивитись при виборі конкретної моделі.
Спочатку рахуємо струм двигуна
Це відправна точка. Без неї підбирати контактор — все одно що купувати взуття не знаючи розміру ноги.
Для трифазного двигуна 3 кВт (найпоширеніший варіант у побуті та на виробництві) формула така:
I = P / (√3 × U × cosφ × η)
Де P — потужність (3000 Вт), U — напруга (380 В), cosφ — зазвичай 0,8–0,85 для асинхронних двигунів, η — ККД, приблизно 0,8–0,85.
Підставляємо реальні цифри: 3000 / (1,73 × 380 × 0,82 × 0,82) ≈ 7,2 А.
На практиці для двигунів 3 кВт номінальний струм зазвичай коливається в межах 6,5–7,5 А залежно від конкретної моделі. Значення завжди вказане на шильдику двигуна — і якщо він у вас перед очима, довіряйте цифрі з таблички, а не розрахунку “на око”.
Для однофазного двигуна 3 кВт (220 В) струм буде значно вищим — приблизно 15–18 А, бо тут немає розподілу навантаження на три фази. Це важливо: багато хто плутає і бере контактор під трифазний струм, хоча двигун однофазний.

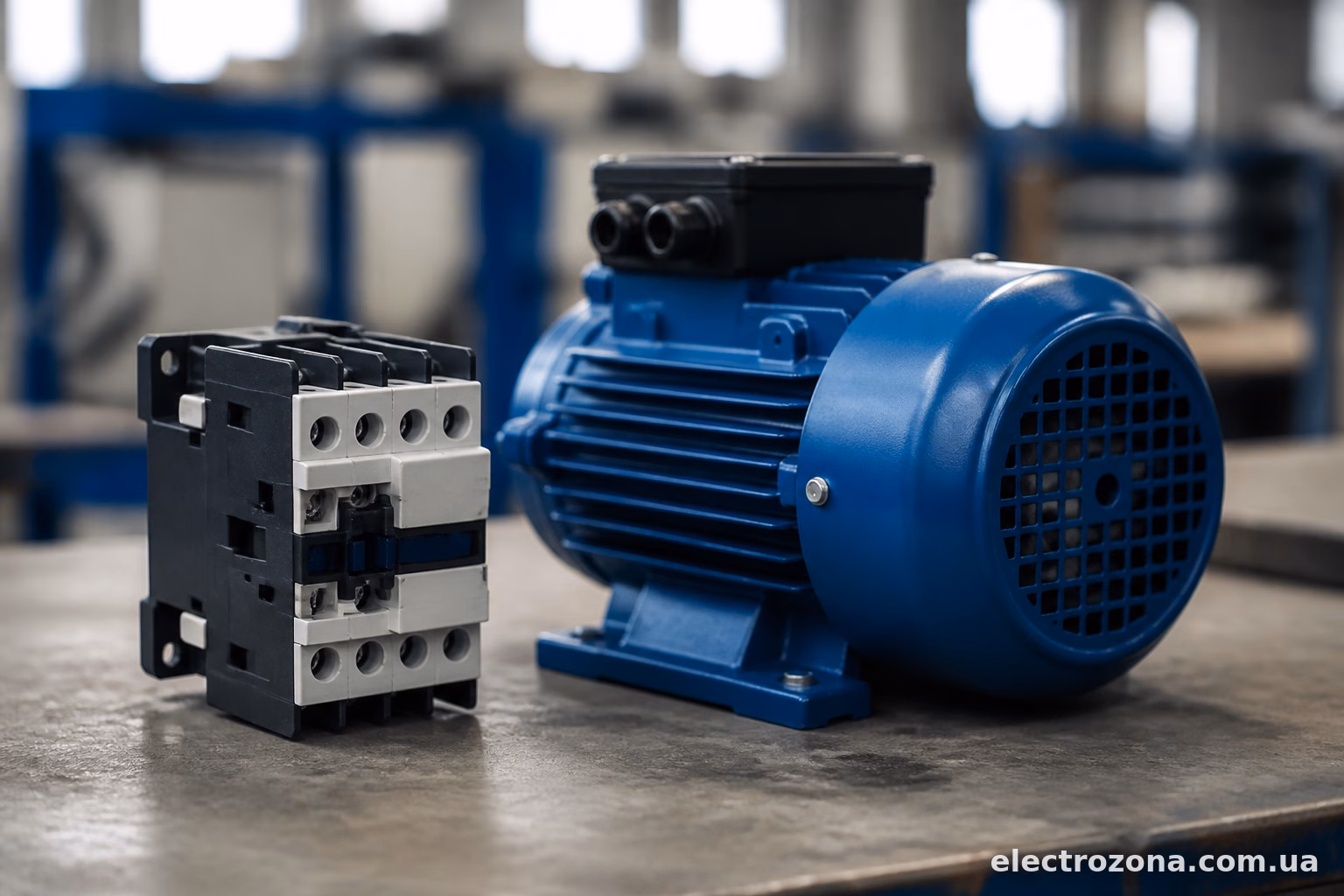

Пусковий струм — ось де ховається підступ
Номінальний струм — це те, що двигун споживає в усталеному режимі. А при пуску асинхронний двигун жере в 5–7 разів більше. Для нашого прикладу це вже 35–50 А на короткий момент (0,5–2 секунди).
Контактор має витримувати цей пусковий кидок без залипання контактів чи їх обгоряння. Саме тому вибирати апарат “впритул” по номінальному струму — погана ідея. Береться запас.
Категорія застосування AC-3 — обов’язково
Це, мабуть, найважливіший момент, який часто ігнорують новачки. У характеристиках контактора завжди вказана категорія застосування: AC-1, AC-3, AC-4 і так далі.
AC-3 — це якраз про асинхронні двигуни з короткозамкненим ротором, включаючи пуск і зупинку під навантаженням. Якщо в паспорті контактора вказано струм тільки для AC-1 (резистивне навантаження) — цифра там буде набагато вища, і легко помилитись, взявши занадто слабкий апарат.
Наприклад, контактор може мати номінал 25 А по AC-1, але для AC-3 той самий апарат витримає лише 9-12 А. Різниця суттєва, і саме вона визначає, чи протягне контактор ваш двигун роками, чи згорить за пів року активної експлуатації.

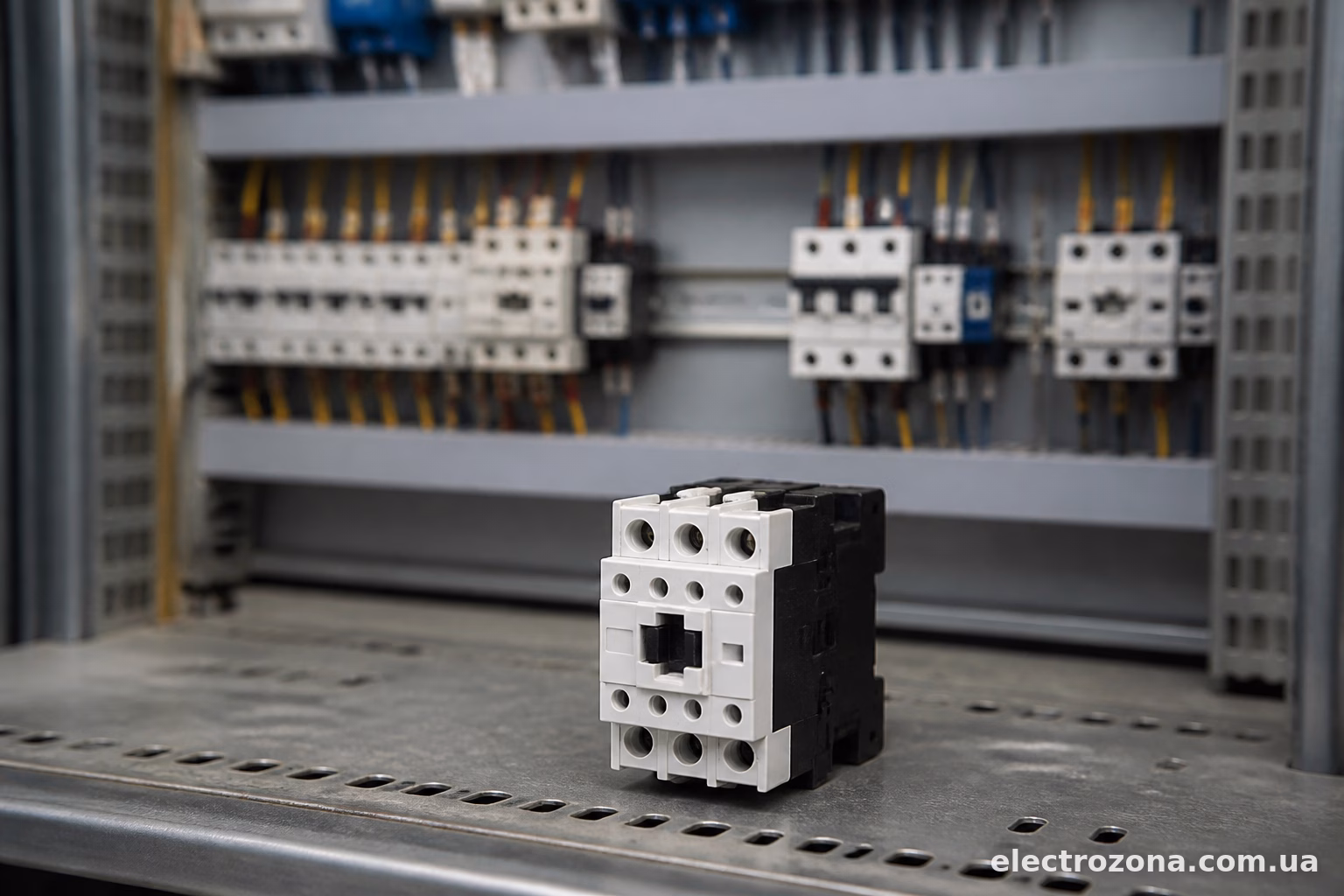

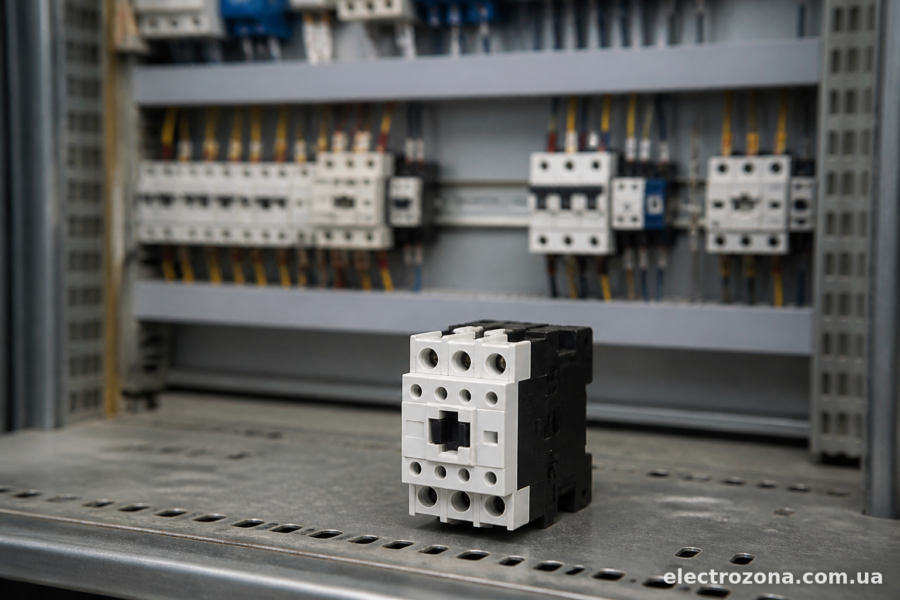

Скільки брати з запасом
Для двигуна 3 кВт з номінальним струмом близько 7 А орієнтуйтесь на контактор категорії AC-3 з номіналом 9-12 А. Це стандартний запас у 30-50%, який дозволяє апарату спокійно переживати пускові струми і не грітися при тривалій роботі.
Брати контактор на 25 А “про запас на майбутнє” — сенсу мало. Габарити більші, ціна вища, а контакти таких апаратів розраховані на більші струми — значить, при малому навантаженні вони можуть недостатньо щільно притискатись і з часом окислюватись. Тобто надлишковий запас теж не завжди на користь.
Напруга котушки управління
Окремо треба визначитись з напругою котушки — тим, що подається на контактор для його спрацювання. Варіанти:
- 220-230 В змінного струму — найпоширеніший в побуті та невеликих виробництвах;
- 24 В змінного або постійного струму — використовується в схемах з низьковольтним управлінням, часто разом з ПЛК;
- 380 В — рідше, зазвичай у промислових щитах, де вже є ця напруга в ланцюгах управління.
Помилка новачків — купити контактор з котушкою на 380 В, а потім дивуватись, чому апарат не спрацьовує від кнопки на 220 В. Перед покупкою обов’язково подивіться, яка напруга буде в вашому ланцюгу керування.
Конкретні моделі, які підійдуть
Щоб не гадати абстрактно, ось кілька реальних варіантів під двигун 3 кВт:
Schneider Electric LC1D09 — контактор на 9 А AC-3, котушка 220В або 24В на вибір. Перевірений варіант, служить довго, ціна середня для сегмента.
ABB AX09 — теж 9 А по AC-3, компактний, зручний для монтажу в невеликих щитах. У ABB загалом якісна серія контакторів для малих і середніх двигунів.
IEK КМИ-11210 — бюджетний варіант на 12 А, підходить, якщо бюджет обмежений, а завдання — не промислове виробництво з цілодобовою роботою, а періодичне включення насоса чи вентилятора.
Chint NC1-09 — китайський виробник, але якість останніми роками підтягнулась. Ціна приваблива, номінал 9 А по AC-3 покриває наш випадок з запасом.
Для більшості побутових і напівпромислових задач (насоси, компресори, вентилятори на 3 кВт) вистачить контактора на 9-12 А будь-якого з перерахованих виробників.

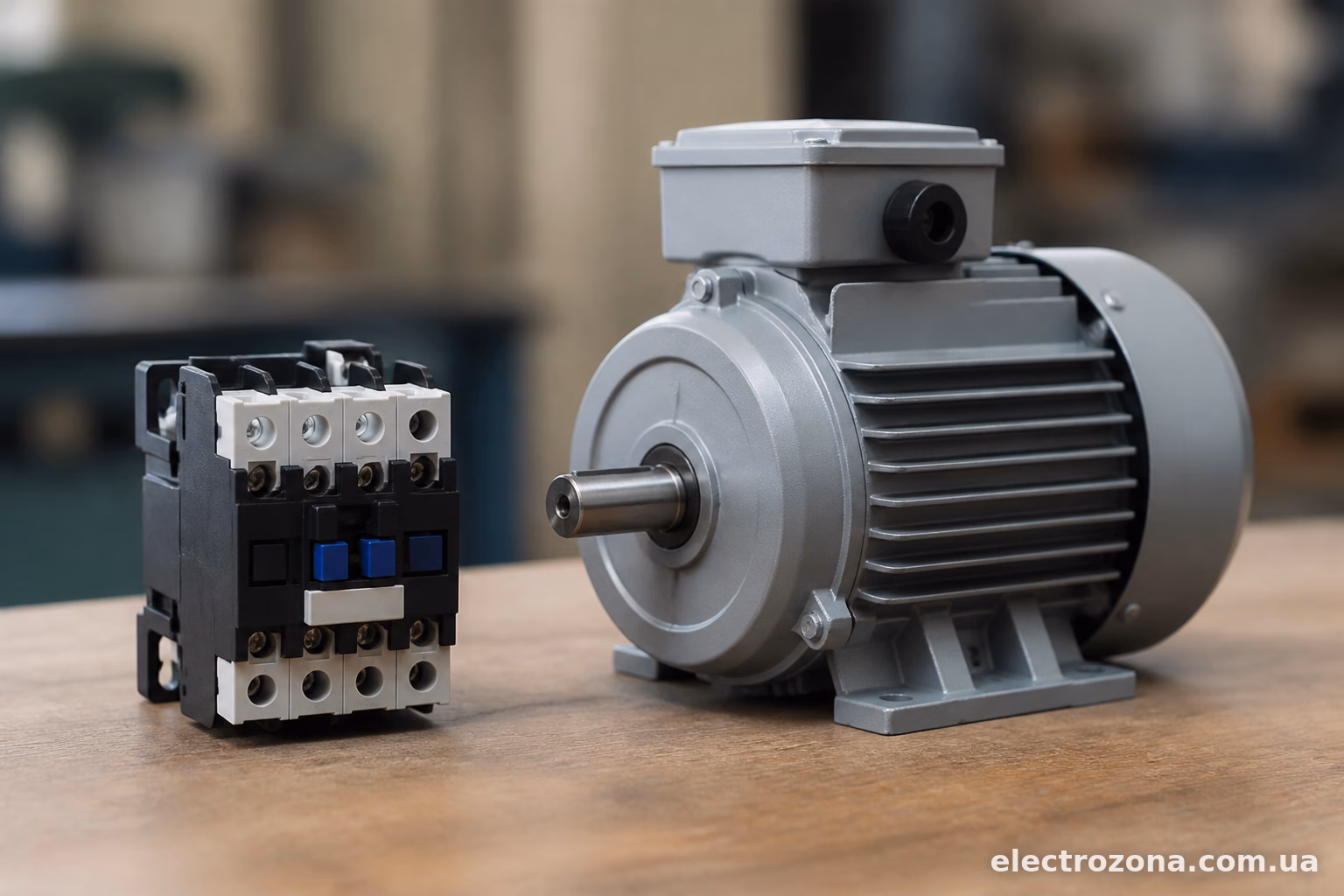

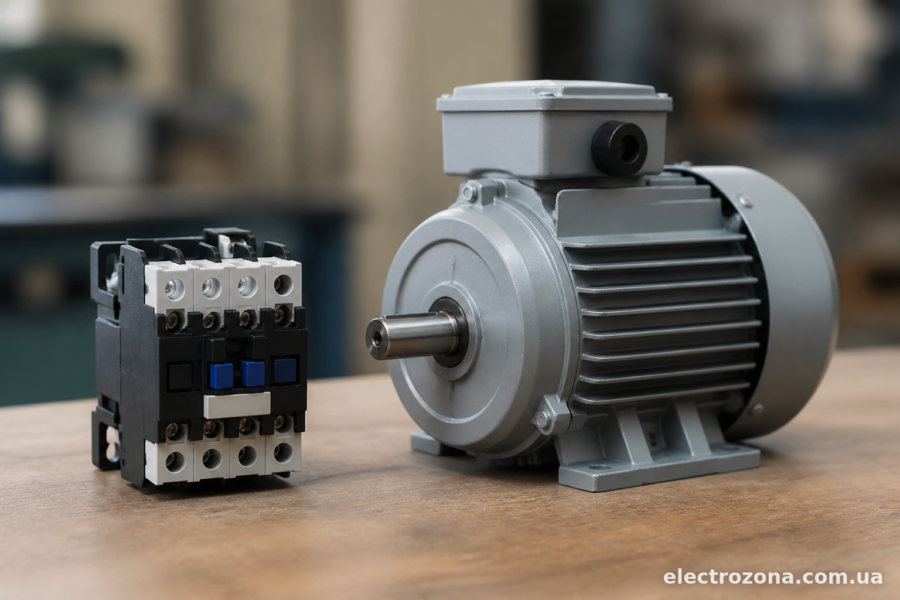

Не забуваємо про теплове реле
Сам контактор не захищає двигун від перевантаження — він тільки комутує ланцюг. Для захисту потрібне теплове реле (реле перевантаження), яке підбирається окремо, але має відповідати струму двигуна.
Для 3 кВт двигуна з номінальним струмом 7 А теплове реле виставляється на діапазон, що включає це значення — наприклад, реле з регулюванням 5,5-8 А. Багато виробників (Schneider, ABB) випускають реле, які механічно кріпляться прямо на контактор — зручно і компактно.
Без теплового реле контактор просто вмикатиме і вимикатиме двигун за командою, але не відреагує, якщо двигун почне перегріватись через заклинювання чи механічну перевантагу. У результаті обмотка згорить, а контактор навіть не помітить проблеми.
Типові помилки при виборі
Найчастіше зустрічається кілька повторюваних промахів:
Перше — плутанина між AC-1 і AC-3. Людина бачить на корпусі “25А” і думає, що цього достатньо з запасом, а насправді ця цифра для зовсім іншого типу навантаження.
Друге — ігнорування пускових струмів. Беруть контактор рівно по номінальному струму двигуна, без запасу, і апарат швидко виходить з ладу від постійних пускових перевантажень.
Третє — невідповідність напруги котушки схемі управління. Дрібниця, але через неї доводиться повертати куплений апарат чи докуповувати додатково перетворювач напруги.
Четверте — відсутність теплового захисту. Контактор коштує недорого, і на цьому економити немає сенсу, а от відсутність реле перевантаження може коштувати заміни двигуна.
Що ще врахувати при монтажі
Контактор для двигуна 3 кВт зазвичай невеликий за габаритами, монтується на DIN-рейку в щиті. При підключенні важливо не переплутати силові контакти (позначені зазвичай 1-2, 3-4, 5-6) з допоміжними (13-14, 21-22 і так далі, використовуються для сигналізації чи самоблокування схеми).
Якщо схема з реверсом (двигун повинен обертатись в обидві сторони, наприклад для підйомного механізму), знадобляться два контактори з механічним чи електричним блокуванням одне від одного — щоб унеможливити одночасне включення обох напрямків, що призведе до короткого замикання по фазах.
Підбір контактора для двигуна 3 кВт — задача, яка вирішується за кілька хвилин, якщо знати номінальний струм і категорію застосування. Головне — не економити на запасі по струму і не забувати про тепловий захист. Тоді апарат прослужить роки без сюрпризів, а двигун буде захищений і від перевантажень, і від зайвих циклів вмикання-вимикання.
