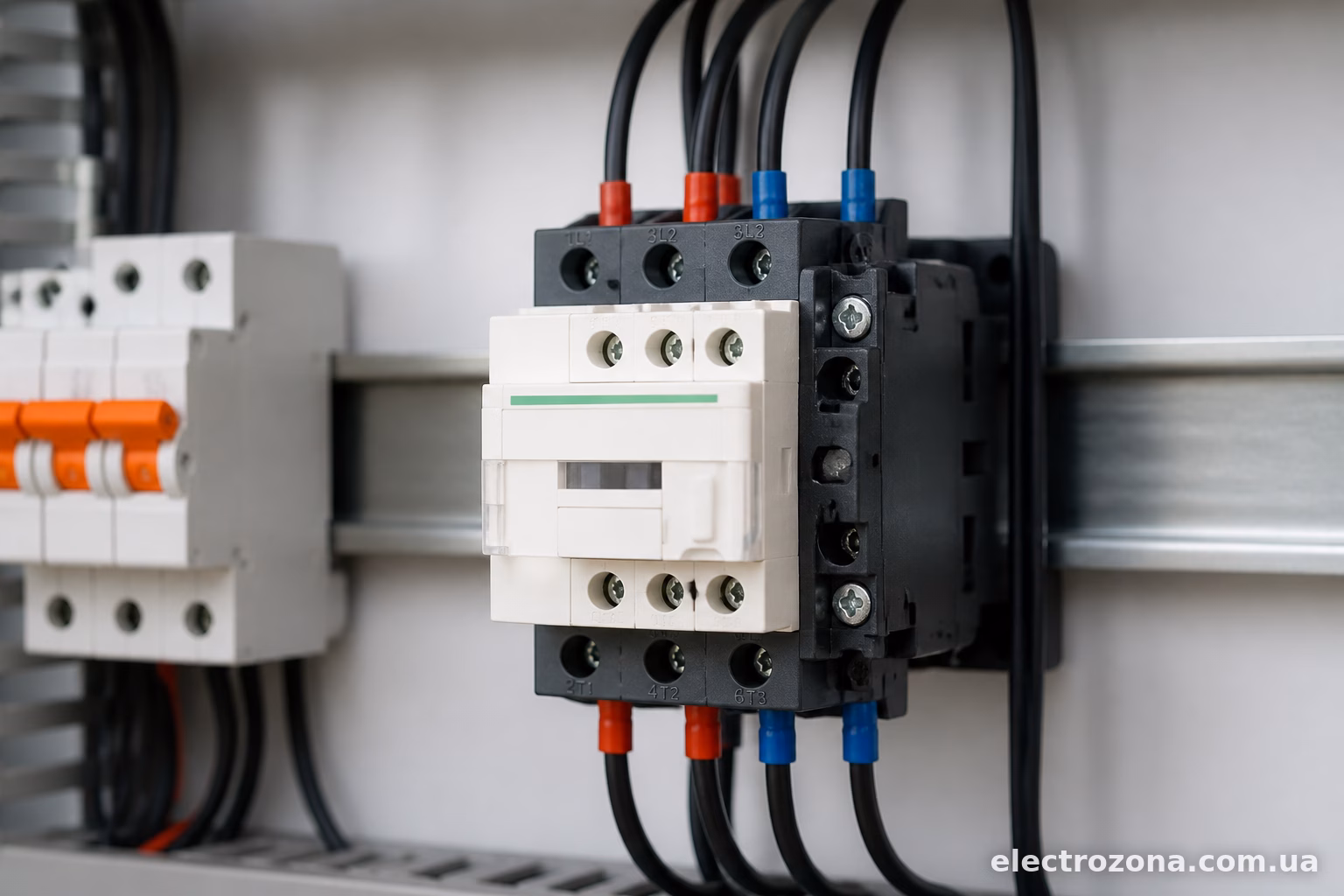

Schneider Electric LC1D18: схема підключення

· 1 хв читання
Schneider Electric LC1D18: схема підключення

LC1D18 — це магнітний контактор від Schneider Electric на струм 18А, один з найпопулярніших у серії TeSys D. Його ставлять там, де треба комутувати навантаження потужністю до 7,5 кВт при 400В — насоси, компресори, вентилятори, конвеєри. Річ проста, надійна, і якщо розібратись у маркуванні клем один раз — підключити зможе будь-хто, хто хоч трохи тримав в руках викрутку і мультиметр.

У цій статті розберемо реальні схеми підключення: пряме включення двигуна, реверс, підключення через теплове реле і кнопковий пост. Плюс — типові косяки, які роблять навіть досвідчені електрики.

Що є що на корпусі контактора

Перш ніж лізти в схему, треба зрозуміти маркування клем. На LC1D18 воно стандартне для всієї серії TeSys D, тож принципи підійдуть і для LC1D09, LC1D25 та інших моделей цього ряду.

Силова частина розташована зверху та знизу корпусу:

  • L1, L2, L3 (або 1, 3, 5) — вхідні клеми, куди заходить живлення з мережі.
  • T1, T2, T3 (або 2, 4, 6) — вихідні клеми, до яких підключається навантаження (двигун, наприклад).

Котушка керування має маркування A1 і A2 — саме на них подається напруга керування (24В, 110В, 220В або 230В — залежно від виконання котушки, це треба дивитись в позначенні на самому контакторі).

Допоміжні контакти позначаються цифрами з додатковим кодом — наприклад, 13-14 це нормально розімкнений (NO) контакт, а 21-22 — нормально замкнений (NC). У базовій комплектації LC1D18 йде з одним додатковим NO-контактом, але це залежить від конкретного артикула.

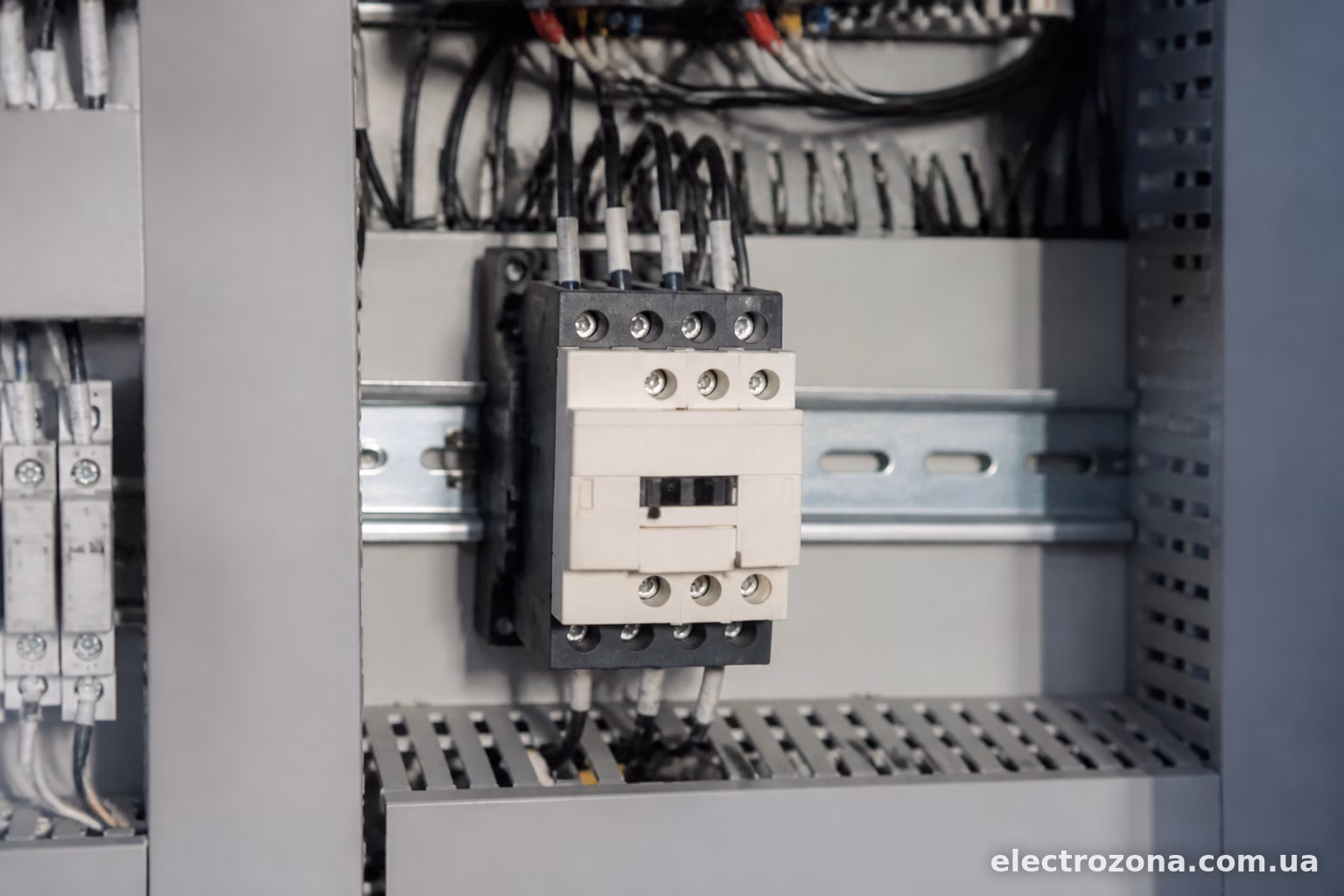

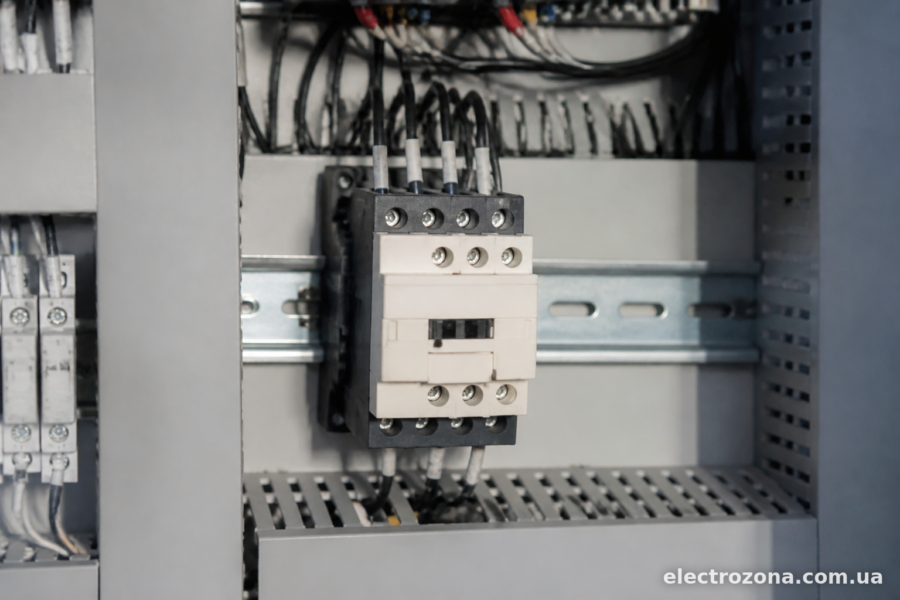

Пряме підключення (DOL) — найпростіша схема

Пряме підключення (DOL) — найпростіша схема

Це базовий варіант, коли двигун запускається напряму без плавного пуску чи частотника. Схема виглядає так:

Живлення 380В заводиться на клеми L1, L2, L3. З клем T1, T2, T3 йде на обмотки двигуна. Котушка A1-A2 отримує напругу керування — це може бути та ж сама фаза і нуль (для 230В котушки) або окрема лінія 24В від блоку живлення.

Найчастіше в такій схемі ставлять ще й теплове реле (наприклад, LRD серії від того ж Schneider) послідовно з контактором — воно захищає двигун від перевантаження. Тепловушка монтується прямо під контактор, механічно клацає на нього, і виходить компактний блок: контактор + теплове реле.

Пуск відбувається через кнопку “Старт” з самопідхватом. Ланцюг керування виглядає приблизно так: фаза → кнопка “Стоп” (нормально замкнена) → кнопка “Старт” (нормально розімкнена) → котушка A1 → на A2 йде нуль. Паралельно кнопці “Старт” підключається допоміжний контакт 13-14 самого контактора — це і є самопідхват, який утримує котушку під напругою після того, як кнопку “Старт” відпустили.

Реверсивна схема на двох LC1D18

Якщо треба крутити двигун в обидва боки — наприклад, для підйомника чи конвеєра — використовують два контактори LC1D18, встановлені разом на спеціальній рамі (Schneider випускає для цього готові механічні блокіратори, які фізично не дають увімкнутись обом контакторам одночасно).

Логіка проста: перший контактор подає фази у прямому порядку (L1→T1, L2→T2, L3→T3), другий — з переставленими двома фазами (L1→T3, L2→T2, L3→T1). Це і змінює напрямок обертання двигуна.

Обов’язково потрібна електрична блокіровка через допоміжні NC-контакти обох контакторів — щоб при увімкненні “вперед” контактор “назад” фізично не міг спрацювати, навіть якщо хтось одночасно натисне обидві кнопки. Без такого блокування можна влаштувати міжфазне коротке замикання, і це вже не теорія — таке трапляється на виробництвах, де хтось “економить” на механічній блокіровці.

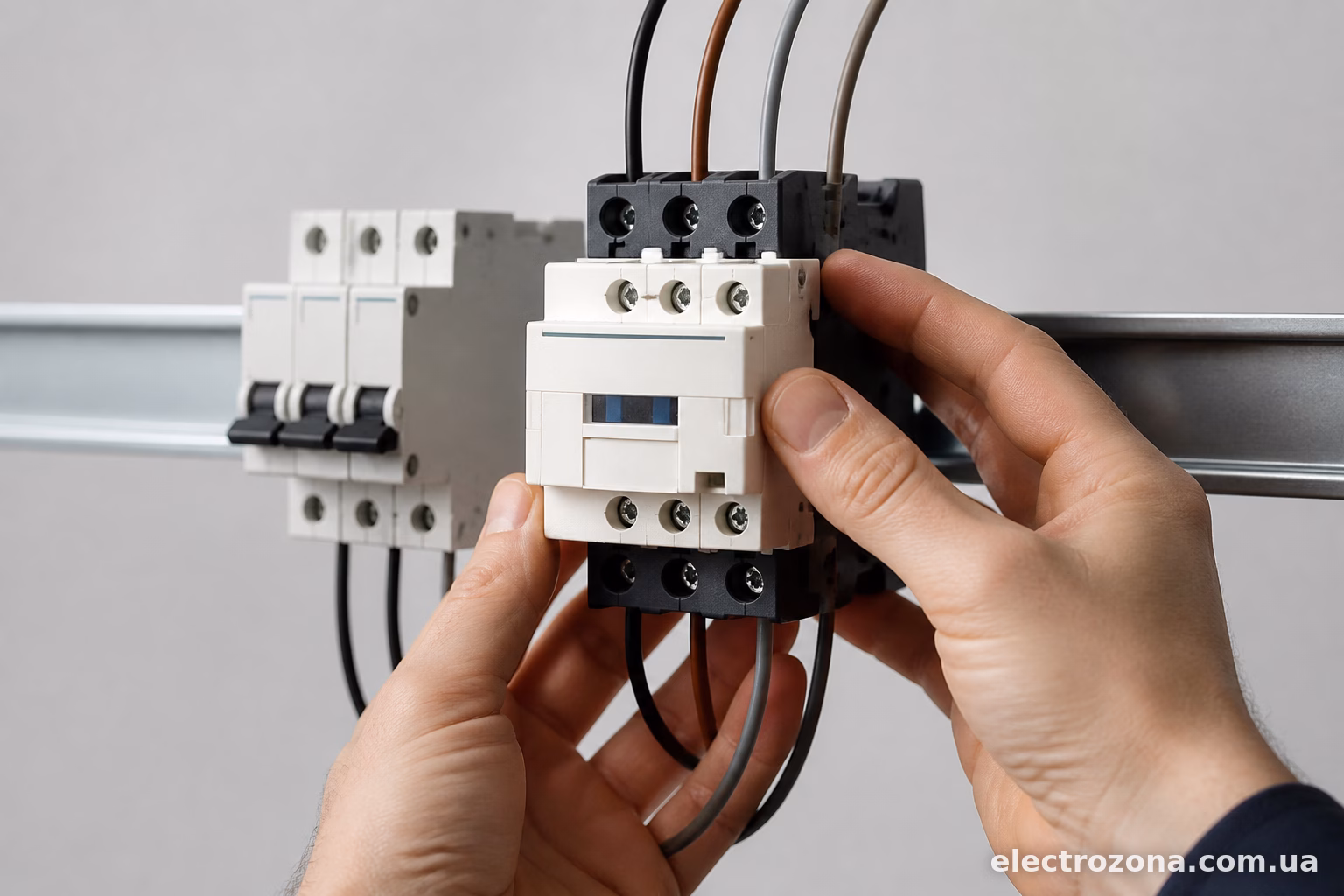

Підключення з тепловим реле LRD

Підключення з тепловим реле LRD

Окремо варто зупинитись на зв’язці LC1D18 + теплове реле, бо це найпоширеніший варіант використання в реальних щитах.

Теплове реле кріпиться механічно знизу контактора — клацає на спеціальні пази, ніяких додаткових проводів для механічного з’єднання не треба. Електрично воно вмикається послідовно в силовому ланцюгу: після виходу T1-T2-T3 контактора йде на вхід теплового реле, а вже з виходу реле — на двигун.

У ланцюгу керування теплове реле теж бере участь — його контакт 95-96 (нормально замкнений) вставляється послідовно в лінію керування котушкою, зазвичай — послідовно з кнопкою “Стоп”. Якщо реле спрацьовує через перевантаження струму, контакт 95-96 розмикається, і котушка контактора знеструмлюється незалежно від того, що там натискає оператор.

Для LC1D18 підходять теплові реле LRD16 (діапазон 12-16А) або LRD21 (17-25А) — вибір залежить від номінального струму конкретного двигуна.

Підключення котушки: 24В, 110В, 220В

Це момент, де найчастіше плутаються навіть не новачки. LC1D18 випускається з різними котушками — маркування на корпусі виглядає приблизно так: LC1D18 M7 (де M7 означає котушку 220В 50/60Гц) або LC1D18 BD (24В постійного струму).

Перед монтажем обов’язково звірте напругу котушки з тим, що буде на клемах A1-A2. Якщо котушка розрахована на 24В, а туди подати 220В — контактор згорить за секунди, буквально з димом і запахом паленої ізоляції. Зворотна ситуація (24В на котушку 220В) просто не дасть контактору спрацювати — якір не притягнеться, чутно буде лише слабке гудіння.

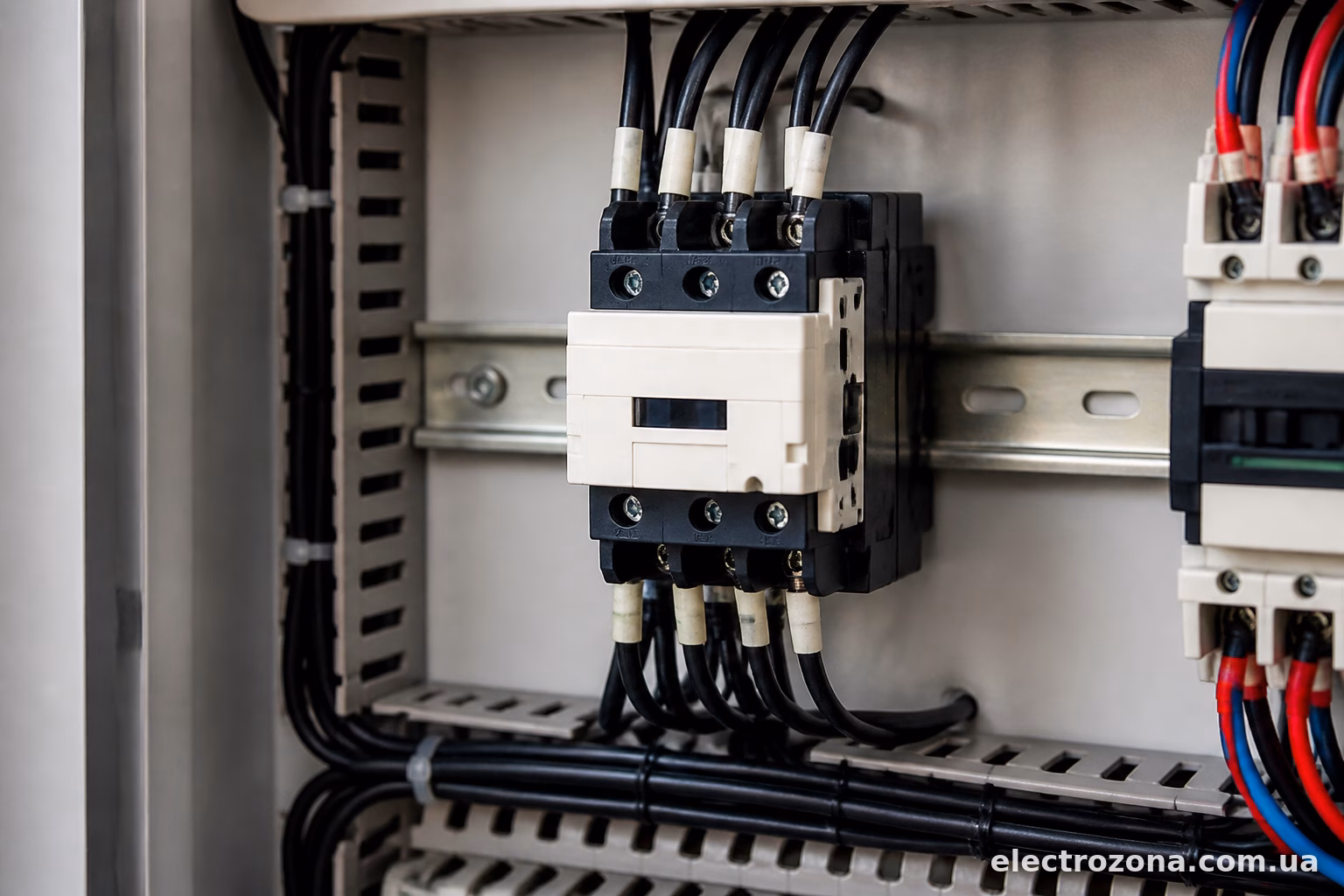

Типові помилки при підключенні LC1D18

Типові помилки при підключенні LC1D18

Розберемо, що найчастіше йде не так на практиці:

Переплутані клеми живлення і навантаження. Хоч це і не критично для роботи самого контактора (він симетричний в цьому плані), але плутає подальшу діагностику схеми — коли треба заміряти напругу мультиметром, зручніше коли L завжди зверху, а T знизу, як задумано виробником.

Відсутність іскрогасника на котушці змінного струму при керуванні через ПЛК або реле — може призводити до виходу з ладу вихідних транзисторів контролера через ЕРС самоіндукції в момент відключення котушки.

Занадто довгі проводи керування без урахування падіння напруги — якщо котушка 24В, а лінія керування тягнеться на 30-40 метрів тонким проводом 0,75мм², напруга на котушці може просісти нижче порогу утримання, і контактор буде “тремтіти” або взагалі не втримається у включеному стані.

Неправильний підбір теплового реле — якщо виставити струм спрацювання вище номінального струму двигуна, захист просто не спрацює при перевантаженні, і мотор може згоріти.

Основні характеристики LC1D18 коротко

  • Номінальний робочий струм: 18А (AC-3, категорія для електродвигунів)
  • Максимальна потужність двигуна: 7,5 кВт при 400В, 4 кВт при 230В
  • Кількість силових полюсів: 3
  • Допоміжні контакти: 1НО (в базовій версії, залежить від артикула)
  • Механічний ресурс: до 10 млн циклів
  • Електричний ресурс: близько 1,3 млн циклів при AC-3

Ці цифри варто тримати в голові, коли підбираєте контактор під конкретне навантаження — якщо потужність двигуна близька до межі 7,5 кВт, краще брати запас і дивитись у бік LC1D25 або LC1D32, щоб контактор не працював на межі можливостей і не грівся зайвий раз.

LC1D18 — робоча конячка для більшості невеликих промислових задач. Схема підключення нехитра, якщо розібратись з маркуванням клем один раз. Головне — не плутати напругу котушки, ставити теплове реле там, де є ризик перевантаження двигуна, і не забувати про механічне та електричне блокування у реверсивних схемах. Тоді контактор відпрацює свій мільйон циклів без сюрпризів.
