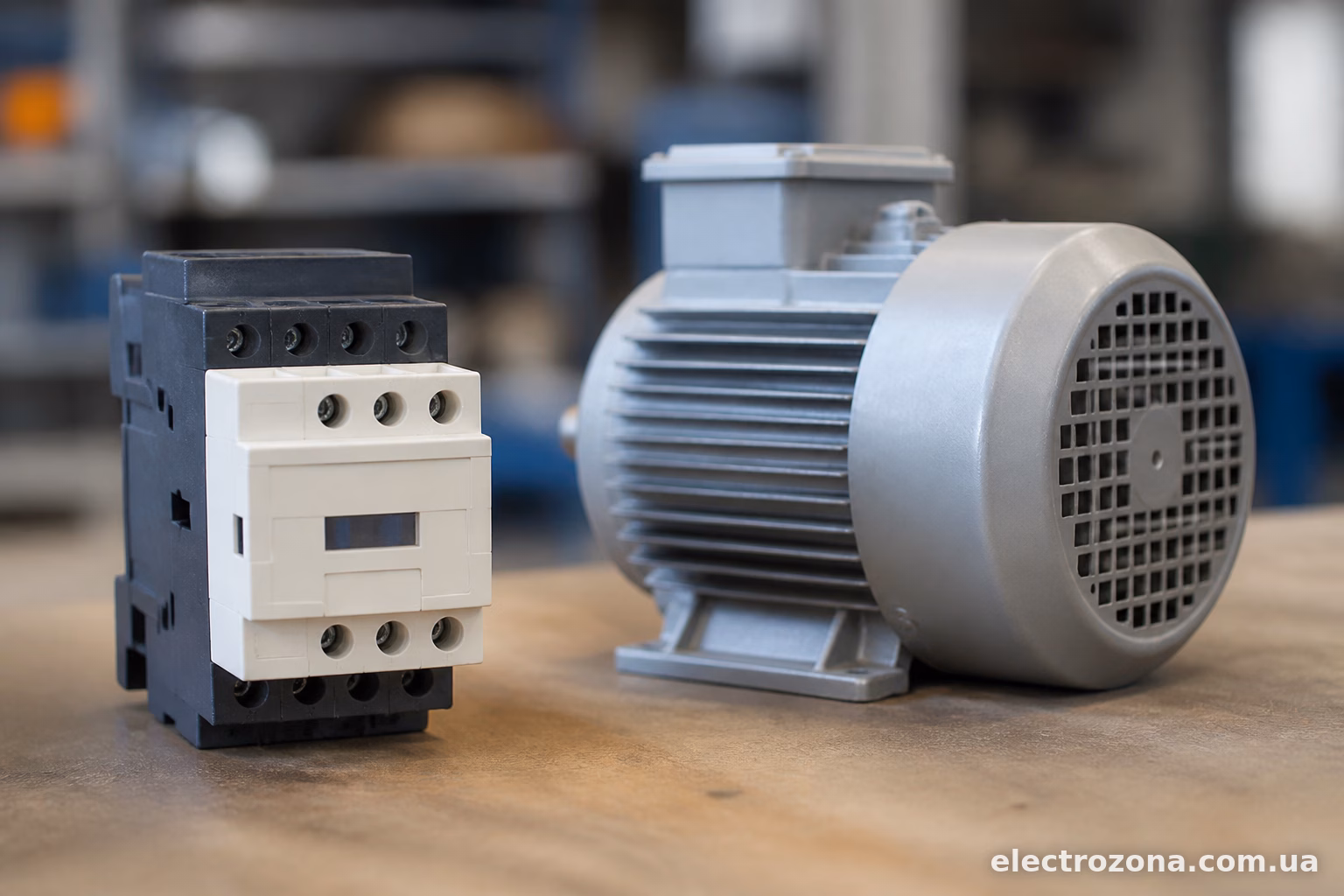

Schneider Electric LC1D25: який двигун можна підключити

LC1D25 — це магнітний контактор із серії TeSys D, розрахований на номінальний струм 25А в категорії AC-3. На практиці це означає, що до нього можна підключити асинхронний трифазний двигун потужністю до 11 кВт при напрузі 400В, або до 5.5 кВт при 230В. Цифри не з стелі — вони прописані в даташиті виробника і перевірені тисячами електриків, які ставили цей контактор на верстати, компресори, вентиляційні установки.

Але тут є нюанс, який часто ігнорують новачки: заявлена потужність — це максимум для стандартних умов пуску. Якщо двигун важкий на розгін (наприклад, компресор без розвантаження при старті), краще брати запас і дивитися в бік LC1D32 або навіть LC1D38.

Категорія застосування AC-3 — що це означає на практиці

AC-3 — це категорія для двигунів із короткозамкненим ротором, які працюють у звичайному режимі: пуск, робота, зупинка без реверсу під навантаженням. Це 90% побутових і промислових застосувань — насоси, вентилятори, конвеєри, деревообробні верстати.

Якщо ж у вас частий реверс під навантаженням або гальмування противмиканням (категорія AC-4), розрахунковий струм контактора падає приблизно вдвічі. Тобто той самий LC1D25 в режимі AC-4 витягне двигун десь на 4-5 кВт, не більше. Це критично для кранового обладнання, підйомників, деяких видів пресів.

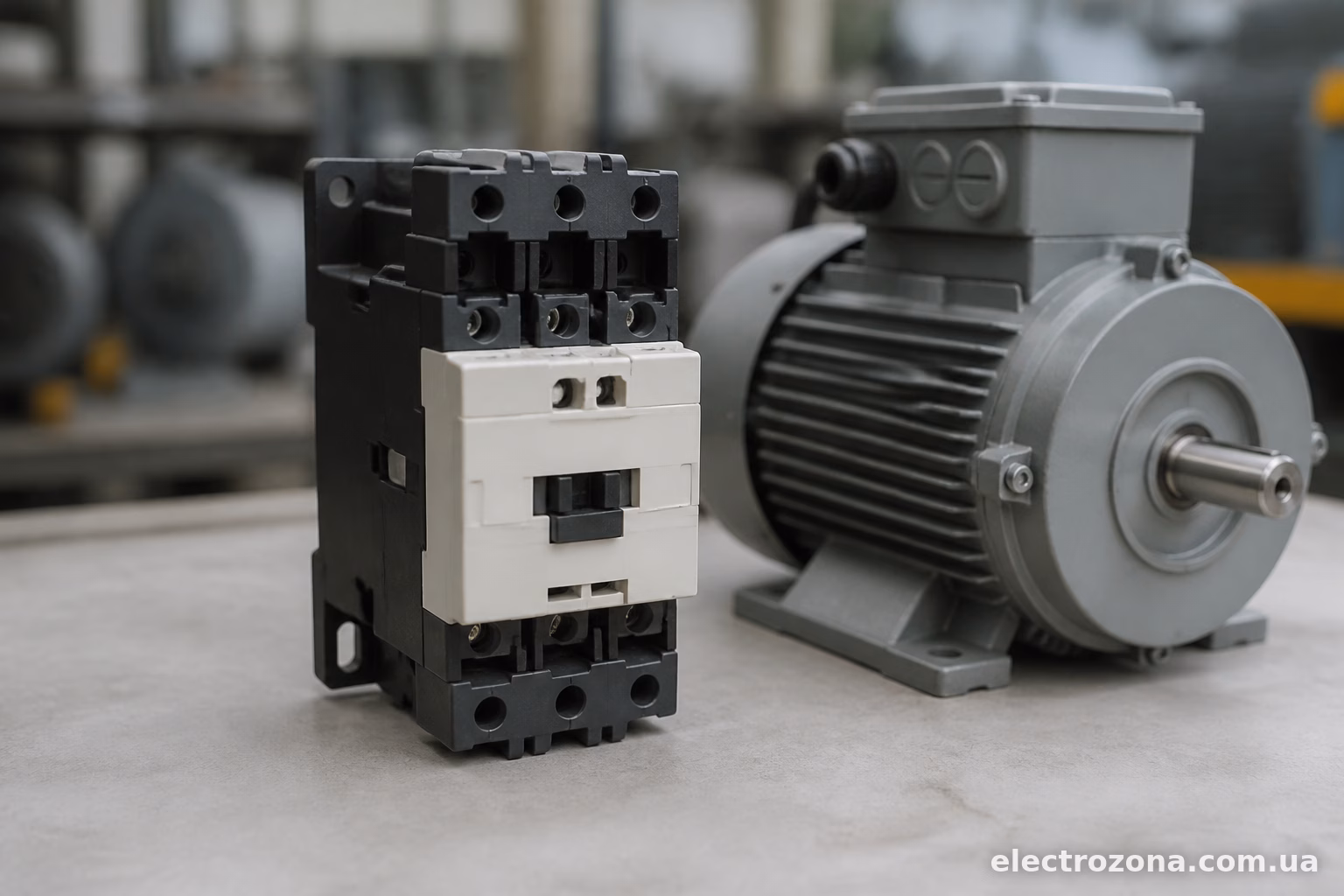

Конкретні цифри по потужності

Ось як розподіляється допустима потужність двигуна залежно від напруги мережі:

220-230В (однофазна або одна фаза з трифазної мережі) — до 5.5 кВт, струм до 25А
380-400В (трифазна мережа) — до 11 кВт, струм до 25А
500В — до 11 кВт, але тут вже треба уважно дивитися специфікацію конкретної партії, бо є модифікації з різними котушками управління

Важливо розуміти: 25А — це номінальний струм самого контактора, а не автоматичний ліміт для будь-якого двигуна. Реальна потужність, яку ви можете підключити, залежить від напруги живлення і коефіцієнта потужності конкретного електродвигуна.

Приклад із практики

Ставили LC1D25 на циркулярну пилу з двигуном 7.5 кВт, 380В. Контактор відпрацював без нарікань два роки, хоча номінал на межі. Але коли клієнт вирішив поставити двигун 11 кВт на той самий контактор без заміни теплового реле — почались проблеми з перегрівом контактів при частих пусках. Тому запас по потужності краще закладати одразу, особливо якщо обладнання працює з частими стартами-стопами.

Як підібрати теплове реле до LC1D25

Сам контактор не захищає двигун від перевантаження — для цього потрібне теплове реле, яке монтується безпосередньо на контактор. Schneider випускає для цієї серії реле LRD (наприклад, LRD16, LRD21, LRD32).

Вибір реле залежить від номінального струму двигуна, вказаного на шильдику. Якщо у вас двигун на 16А номінального струму — берете LRD16 з діапазоном налаштування, який охоплює цю цифру. Загальне правило: діапазон налаштування реле повинен включати номінальний струм двигуна з невеликим запасом, а не бути на межі.

Помилка, яку часто роблю навіть досвідчені монтажники — ставлять реле “на око”, без розрахунку. Потім двигун або постійно вибиває захист при нормальному навантаженні, або навпаки — згорає при перевантаженні, бо реле виставлене на занадто високий поріг.

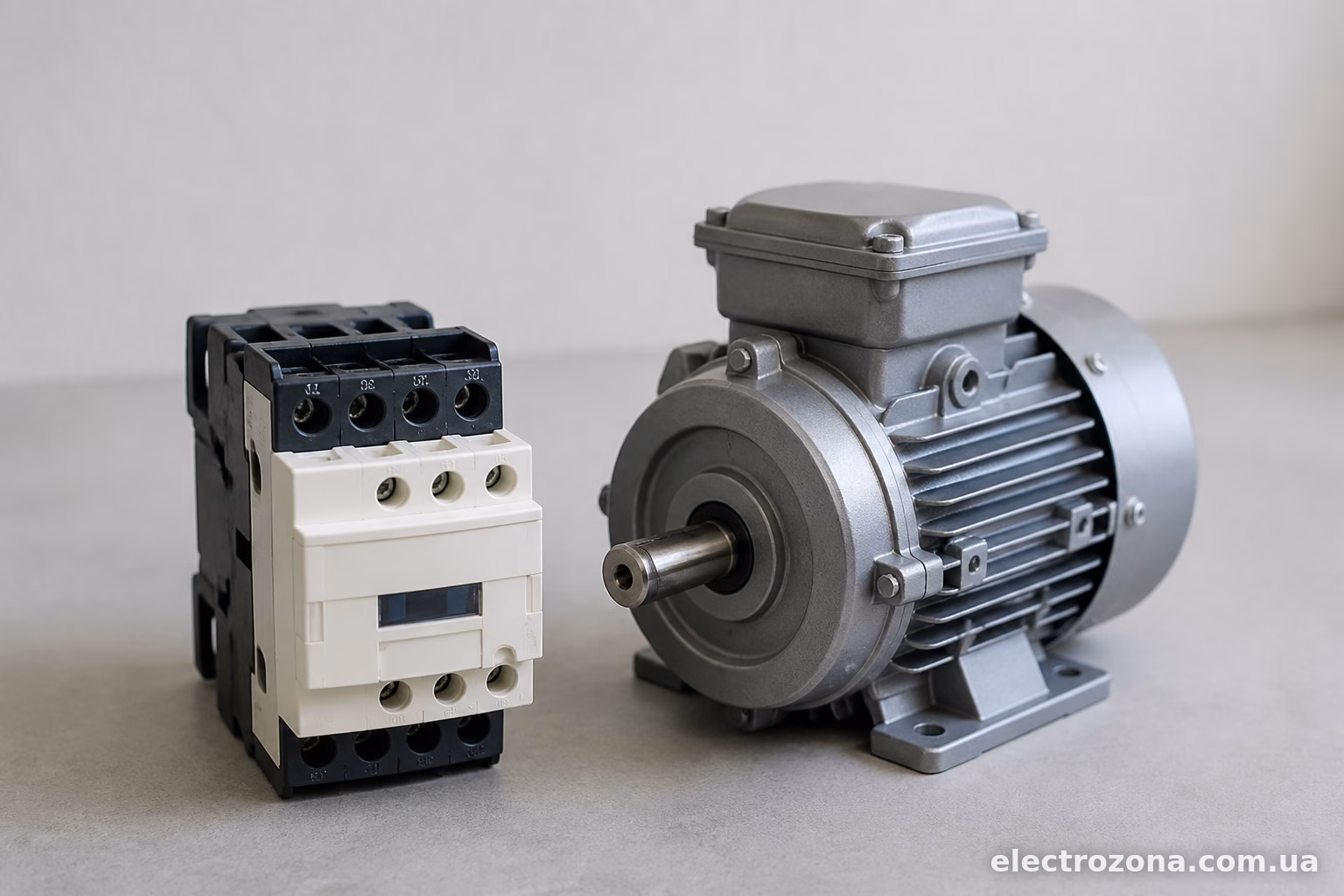

Підключення котушки управління

LC1D25 випускається з котушками на різну напругу — 24В, 110В, 220-230В, 380-400В змінного струму, є варіанти й постійного струму. Це критично важливо при замовленні: якщо у вас схема управління на 24В (наприклад, з ПЛК), а куплений контактор має котушку 220В — він просто не спрацює.

Перед покупкою завжди перевіряйте маркування на корпусі контактора. Там вказано напругу котушки, зазвичай щось типу “LC1D25M7” — літера і цифра в кінці означають конкретний варіант напруги живлення котушки. M7 — це, наприклад, 220В 50/60Гц.

Схема підключення стандартна для контакторів цього типу:

Силові контакти (позначені 1-2, 3-4, 5-6) підключаються до трифазної лінії живлення двигуна
Котушка (позначена A1-A2) підключається до джерела управляючої напруги
Додаткові контакти (13-14 або 21-22, залежно від модифікації) використовуються для самоблокування або сигналізації

Типові помилки при підключенні LC1D25

Найпоширеніша помилка — плутанина фаз при підключенні до трифазного двигуна. Якщо переплутати порядок фаз, двигун почне крутитись у зворотний бік. Для вентилятора чи насоса це може бути не критично (просто зменшиться продуктивність), а для верстата з різцем — це вже питання безпеки і можливого пошкодження заготовки чи інструменту.

Друга поширена проблема — недостатній переріз кабелю на силові контакти. Контактор розрахований на 25А, але якщо кабель занадто тонкий, він буде грітися ще до того, як спрацює захист. Для струму 25А мінімальний переріз мідного кабелю — 4 мм², але краще брати з запасом 6 мм², особливо якщо кабель прокладений в трубі чи кабель-каналі без додаткового охолодження.

Ще один момент, який часто упускають — відсутність іскрогасних елементів (RC-ланцюжків) на котушці при роботі з індуктивними навантаженнями або довгими кабельними трасами до кнопок управління. Без цього контакти котушки можуть швидше зношуватись через дугові розряди при комутації.

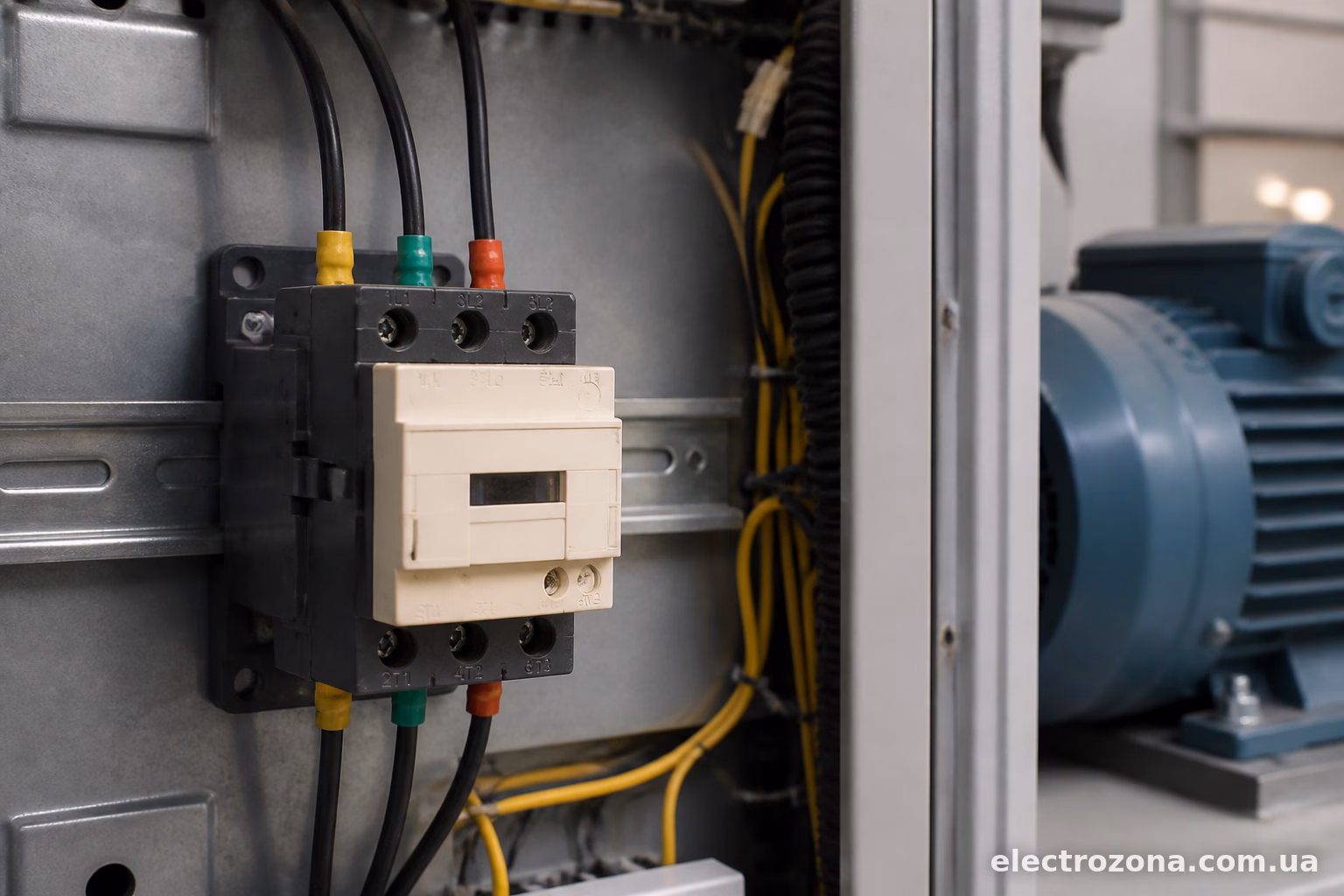

Коли LC1D25 явно не підходить

Якщо потужність двигуна перевищує 11 кВт при 380В — потрібен більший контактор, наприклад LC1D32 або LC1D40. Ставити LC1D25 “про запас” на потужніший двигун — це пряма дорога до підгорання контактів і виходу з ладу протягом кількох місяців роботи.

Також не варто використовувати цей контактор для частих реверсивних схем без відповідного розрахунку — тут краще одразу брати реверсивний блок LC2D25 чи подібний, розрахований саме на такий режим роботи.

Для однофазних двигунів побутової техніки (пральні машини, невеликі насоси до 1-1.5 кВт) LC1D25 — це надлишкове рішення. Такий контактор коштує більше, ніж потрібно для задачі, і займає значно більше місця в щитку порівняно з контакторами меншого типорозміру, наприклад LC1D09 чи LC1D12.

Підсумок

LC1D25 — універсальний і надійний контактор для більшості трифазних асинхронних двигунів потужністю до 11 кВт при стандартній мережі 380В. Головне при виборі — правильно розрахувати теплове реле, звернути увагу на напругу котушки управління і не забувати про запас потужності, якщо обладнання працює в важкому режимі з частими пусками. При дотриманні цих простих правил контактор відпрацює багато років без проблем.
