LC1D09 — один з найпопулярніших контакторів серії Schneider Electric TeSys D. Його ставлять у щитах приватних будинків, на виробництві для запуску насосів, вентиляторів, компресорів. Ціна доступна, деталі можна знайти майже в будь-якому магазині електрики, а надійність перевірена роками — саме тому цю модель так часто радять майстри.
У цій статті розберемо, як підключити LC1D09 правильно, які контакти за що відповідають і на що звернути увагу, щоб контактор не згорів у перший же тиждень роботи.
Що таке LC1D09 і навіщо він потрібен
Контактор — це, по суті, потужне реле, яке комутує силові кола за допомогою слабкого керуючого сигналу. LC1D09 розрахований на номінальний струм 9А в категорії AC-3 (це асинхронні двигуни), що відповідає потужності двигуна приблизно до 4 кВт при напрузі 400В.
Головні технічні параметри:
- номінальний струм — 9А (AC-3);
- напруга котушки — залежить від модифікації (найчастіше 24В, 230В або 400В змінного струму);
- три силові контакти + один-два додаткові блок-контакти;
- монтаж на DIN-рейку 35мм.
Модифікація котушки вказана в кінці артикулу. Наприклад, LC1D09M7 працює від 220-230В, а LC1D09B7 — від 24В. Це критично важливо перевірити перед покупкою, бо переплутати напругу котушки — найпоширеніша помилка новачків.

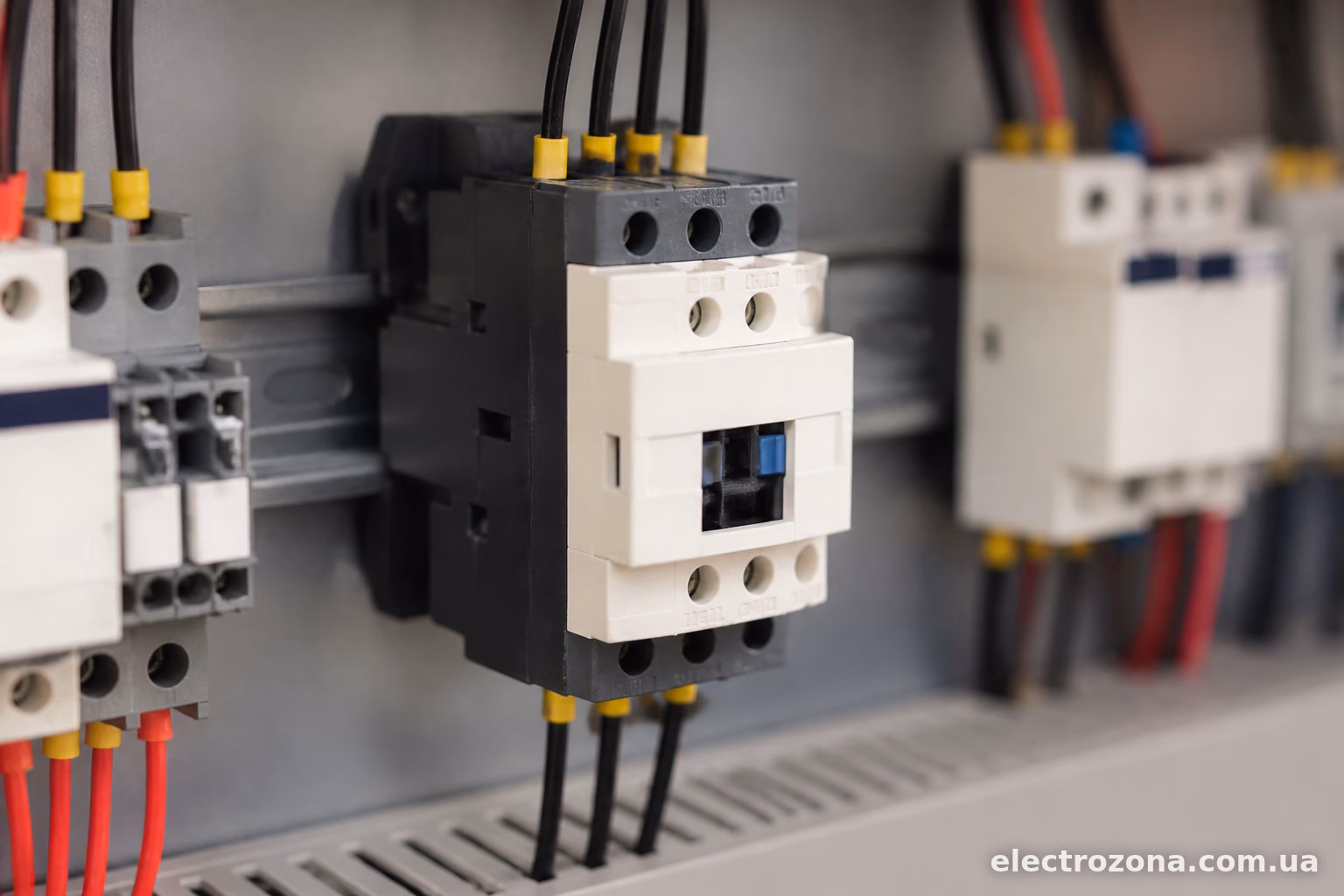

Розпіновка контактора: що за що відповідає
На корпусі LC1D09 маркування досить просте, і якщо розібратися один раз — плутатись більше не будете.
Силова частина позначена буквами L1, L2, L3 зверху (вхід від мережі) та T1, T2, T3 знизу (вихід на навантаження, наприклад на двигун). Це три незалежні контакти, які замикаються одночасно.
Котушка керування має два виводи, зазвичай позначені A1 і A2. Саме сюди подається керуюча напруга — 24В, 230В чи інша, залежно від модифікації. Коли на котушку подано напругу, магнітне поле притягує якір, і всі три силові контакти замикаються одночасно.
Додатково на корпусі є допоміжні контакти — блок-контакти NO (нормально розімкнутий) або NC (нормально замкнутий), позначені цифрами 13-14 або 21-22. Вони не витримують силового навантаження, зате чудово підходять для сигналізації, блокування чи самопідхвату схеми.

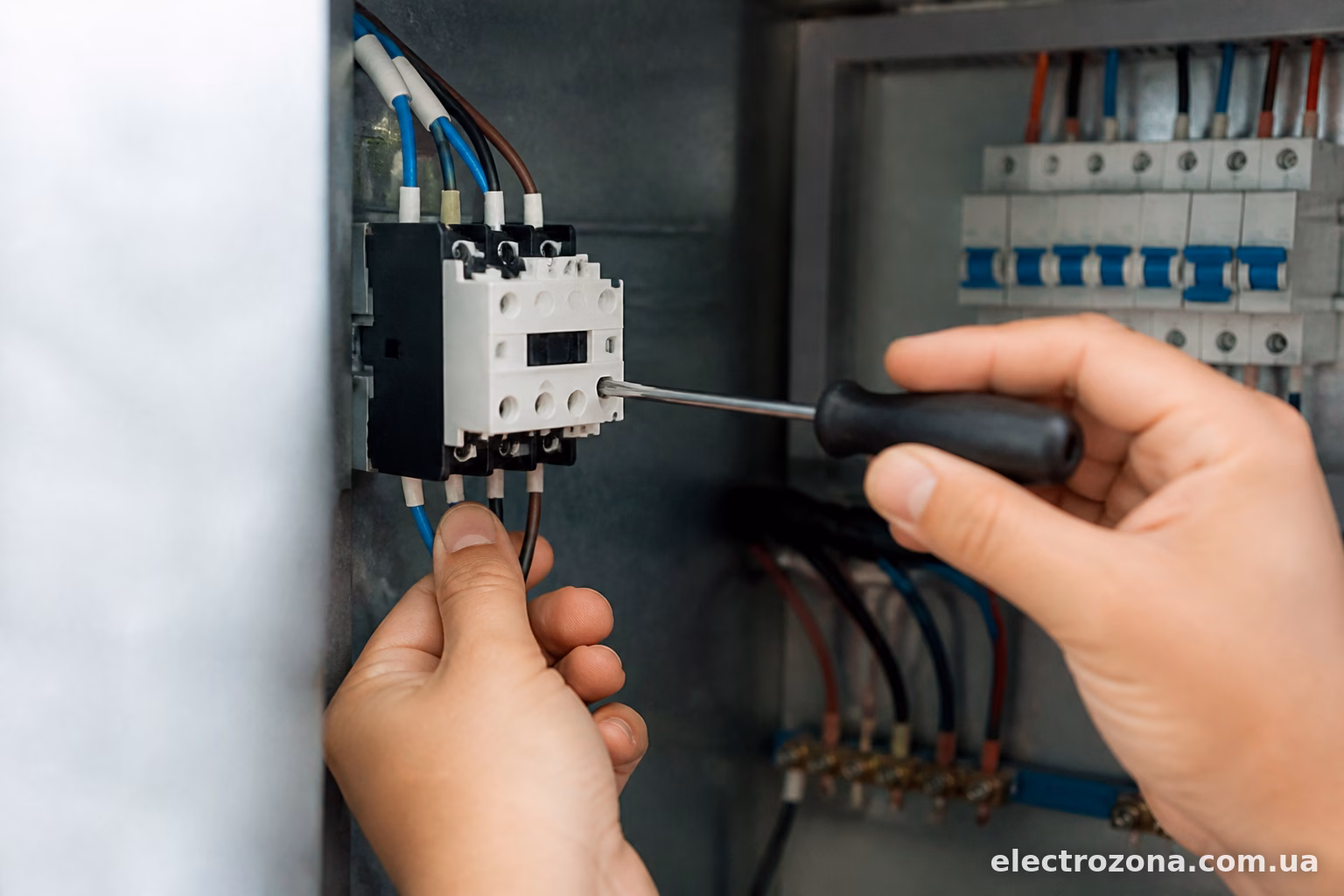

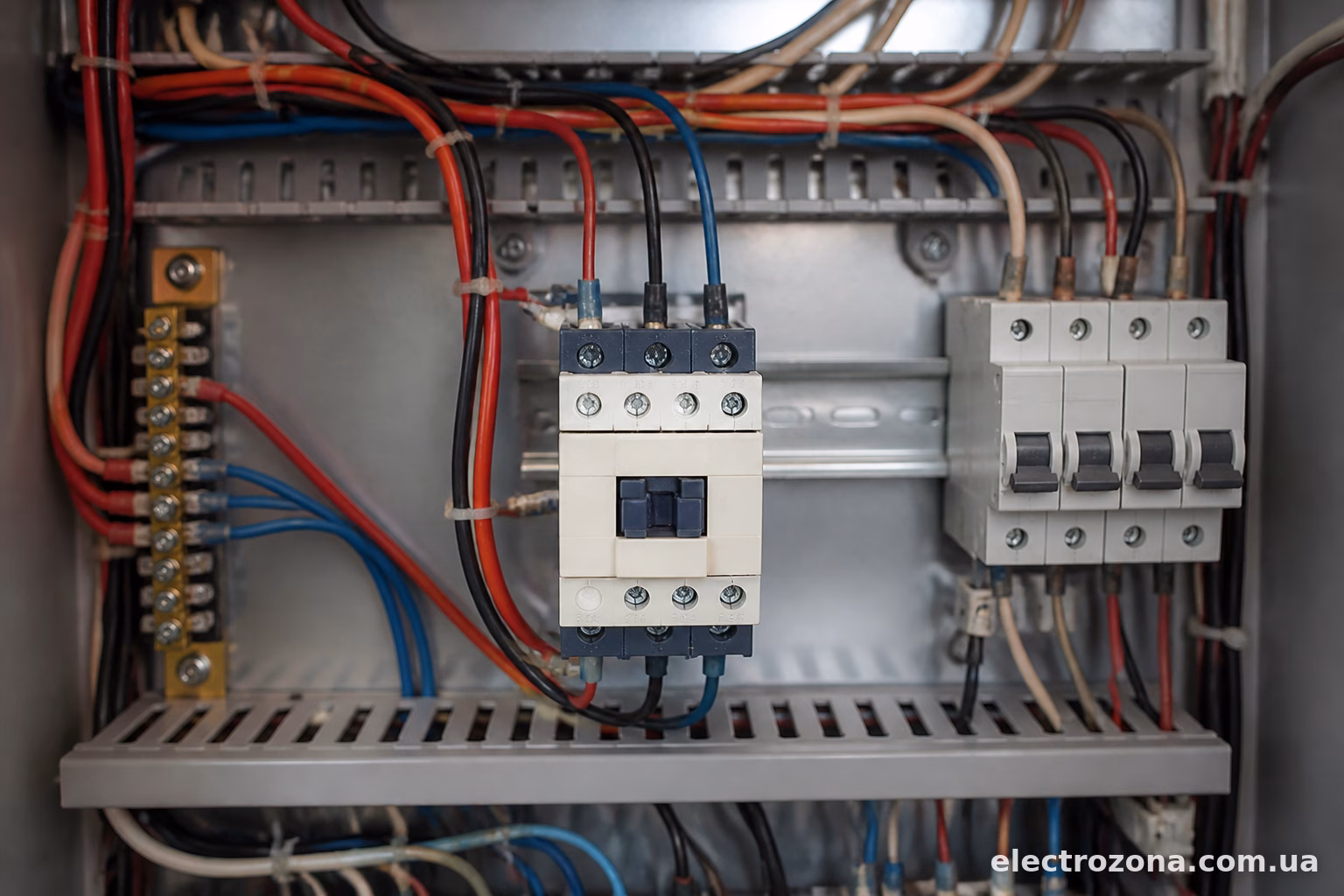

Базова схема підключення
Найпростіший варіант — пряме включення двигуна через контактор без теплового реле. Використовується рідко, бо не захищає двигун від перевантаження, але для розуміння принципу підходить ідеально.
Порядок дій такий:
- Фазні провідники від автоматичного вимикача підключаються до клем L1, L2, L3.
- З клем T1, T2, T3 провід іде на обмотки двигуна (U, V, W).
- На котушку A1-A2 подається керуюча напруга через кнопку “Пуск” або через окремий сигнальний контакт.
Якщо котушка розрахована на 230В, її можна живити прямо від фази і нуля через кнопку без фіксації. Натиснули — контактор увімкнувся, відпустили — вимкнувся. Для постійної роботи додають схему самопідхвату через допоміжний контакт NO.
Підключення з тепловим реле (реальна робоча схема)
На практиці LC1D09 майже завжди ставлять у парі з тепловим реле, наприклад LRD08 або LRD10 від того ж Schneider. Це вже нормальна робоча схема, яку можна зустріти на будь-якому виробництві.
Силові контакти T1, T2, T3 контактора підключаються не напряму до двигуна, а через теплове реле. Тобто виходить така послідовність: мережа → автомат → контактор (L1-L2-L3, T1-T2-T3) → теплове реле → двигун.
Теплове реле відстежує струм у всіх трьох фазах і при перевантаженні розмикає свій допоміжний контакт 95-96, який стоїть в ланцюзі керування котушкою. Якщо двигун почав споживати більше струму, ніж виставлено на реле — котушка знеструмлюється, контактор відключається, двигун захищений.
Схема керування виглядає приблизно так:
- фаза йде на кнопку “Стоп” (нормально замкнута);
- далі на кнопку “Пуск” (нормально розімкнута);
- паралельно кнопці “Пуск” підключається допоміжний контакт NO контактора (13-14) — це і є самопідхват;
- далі сигнал іде через контакт 95-96 теплового реле;
- і завершується на клемі A1 котушки;
- клема A2 іде на нуль (або на другу фазу, якщо котушка на 400В).
Коли натискаємо “Пуск”, котушка запитується, контактор клацає, замикається допоміжний контакт і схема тримає сама себе навіть після відпускання кнопки. Натискання “Стоп” розриває ланцюг, контактор відпускає.

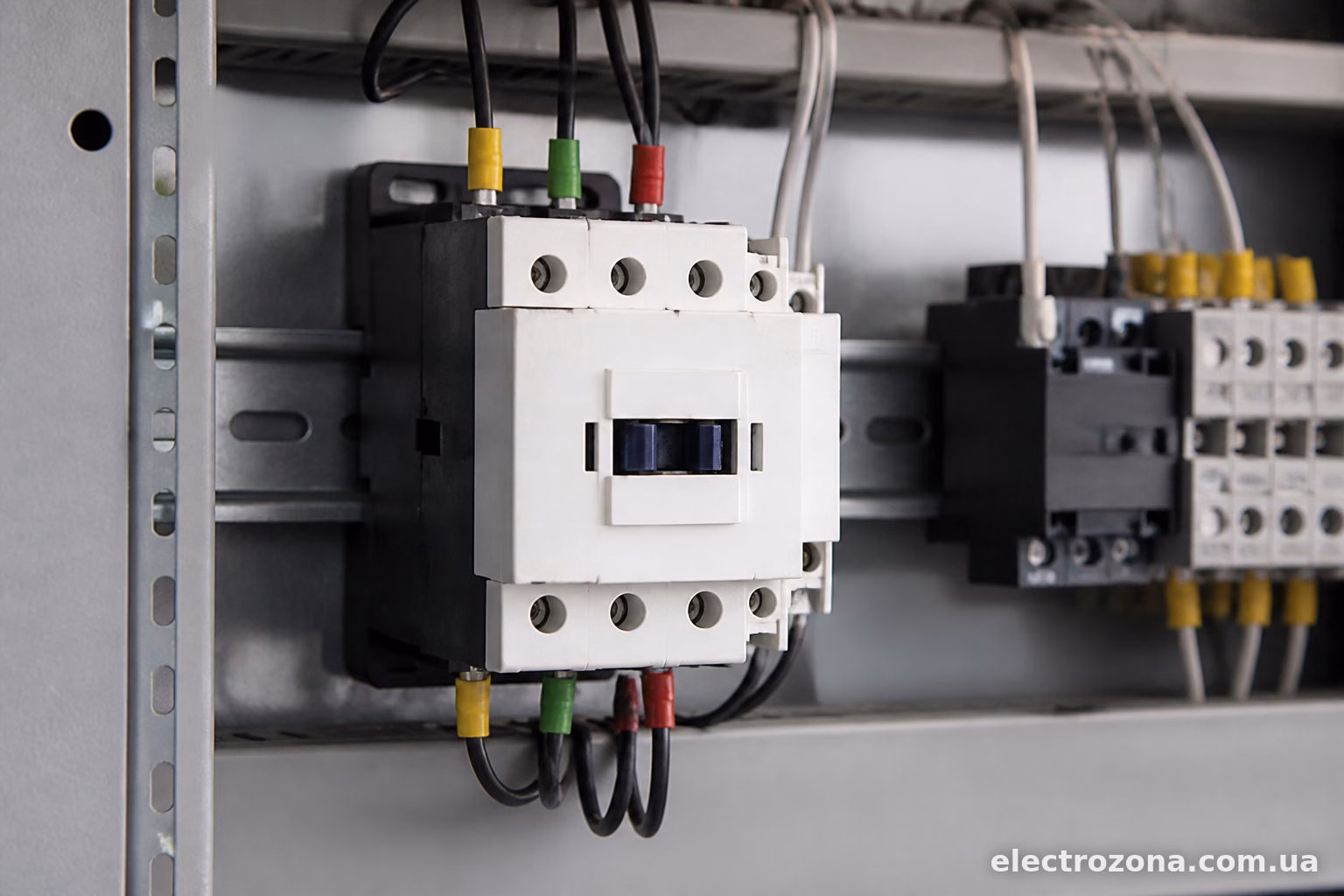

Типові помилки при підключенні LC1D09
Найчастіша проблема — переплутана напруга котушки. Купили контактор на 24В, а подали 230В — котушка згорить майже миттєво, буде характерний запах паленої ізоляції. Перед підключенням завжди дивіться маркування на боковій стороні корпусу, там написано напругу прямим текстом.
Друга типова помилка — забувають про фазування T1-T2-T3. Якщо переплутати порядок фаз на виході, двигун почне обертатись у зворотному напрямку. Для вентилятора це не критично, а от для конвеєра чи насоса — вже проблема.
Третя ситуація, яка трапляється у новачків — неправильно зроблений самопідхват. Якщо допоміжний контакт підключили не паралельно кнопці “Пуск”, а послідовно, схема просто не буде тримати ввімкнений стан — контактор клацатиме тільки поки тримаєш кнопку.
Ще один нюанс — дотяжка клем. LC1D09 має гвинтові затискачі, і якщо провід погано затягнутий, з часом контакт окислюється, з’являється нагрів, іскріння. Раз на рік варто перевіряти протяжку клем, особливо в щитах з високим навантаженням.
Де застосовують LC1D09 на практиці
Ця модель контактора зустрічається практично всюди, де потрібно керувати трифазним навантаженням невеликої потужності. Насоси на дачі чи в приватному будинку, вентиляційні установки, невеликі верстати, компресори — всюди LC1D09 показує себе стабільно.
Часто його ставлять у зв’язці з реле контролю фаз або реле напруги — це додатковий захист від перекосу фаз чи стрибків напруги в мережі. Особливо актуально для сільської місцевості, де якість електропостачання, скажімо так, залишає бажати кращого.
Також LC1D09 використовують у схемах реверсу двигуна — коли ставлять два контактори, які по черзі підключають фази у прямому та зворотному порядку. Це вже трохи складніша схема з механічним та електричним блокуванням, щоб два контактори не увімкнулись одночасно і не влаштували коротке замикання між фазами.
Контактор простий у монтажі, доступний за ціною і при правильному підключенні працює роками без нарікань. Головне — не переплутати напругу котушки, дотримуватись послідовності фаз і не забувати про теплове реле, якщо мова йде про реальний двигун, а не про тестовий стенд. Якщо схема зібрана акуратно, з дотриманням маркування клем, проблем з LC1D09 зазвичай не виникає навіть при цілодобовій роботі.
