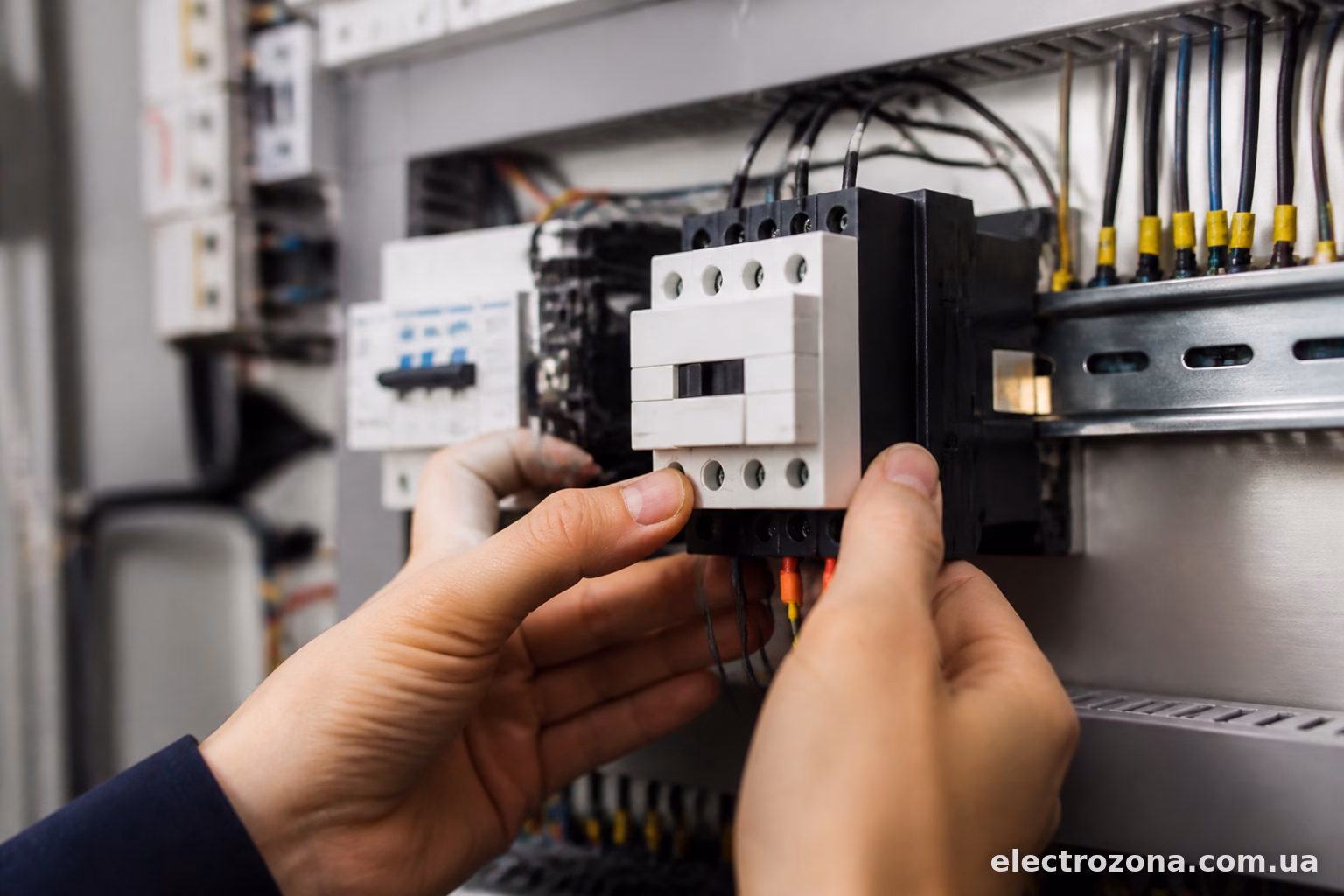

Контактор LC1D12 — один з найпопулярніших магнітних пускачів у лінійці Schneider Electric TeSys D. Розрахований на струм 12А при АС-3 (пуск асинхронних двигунів), витримує потужність до 5,5 кВт при напрузі 400В. Ставлять його у щитах керування насосами, вентиляцією, конвеєрами — там, де треба дистанційно вмикати й вимикати навантаження, або організувати захист двигуна разом з тепловим реле.
На вигляд це компактний блок з двома рядами клем: зверху силові, знизу — котушка керування і допоміжні контакти. Плутанина зазвичай виникає саме через маркування клем, тому почнемо з неї.
Маркування клем LC1D12
Нумерація стандартна для контакторів IEC, тому якщо ви колись працювали з іншими пускачами Schneider, ABB чи Legrand — принцип той самий.
- 1-2, 3-4, 5-6 — три пари силових контактів (вхід/вихід трьох фаз).
- A1-A2 — клеми котушки керування.
- 13-14 (або 23-24, 33-34, залежно від комплектації) — додаткові блок-контакти, зазвичай нормально розімкнені (NO), для схеми самопідхвату або сигналізації.
Котушка LC1D12 буває на різну напругу — 24В, 110В, 230В, 400В змінного струму, є й версії на постійний струм. Це важливо перевірити перед монтажем: якщо на щитку написано LC1D12BL (24В DC) — а ви подасте 230В — котушка згорить миттєво, ще й запах буде характерний, паленої ізоляції.

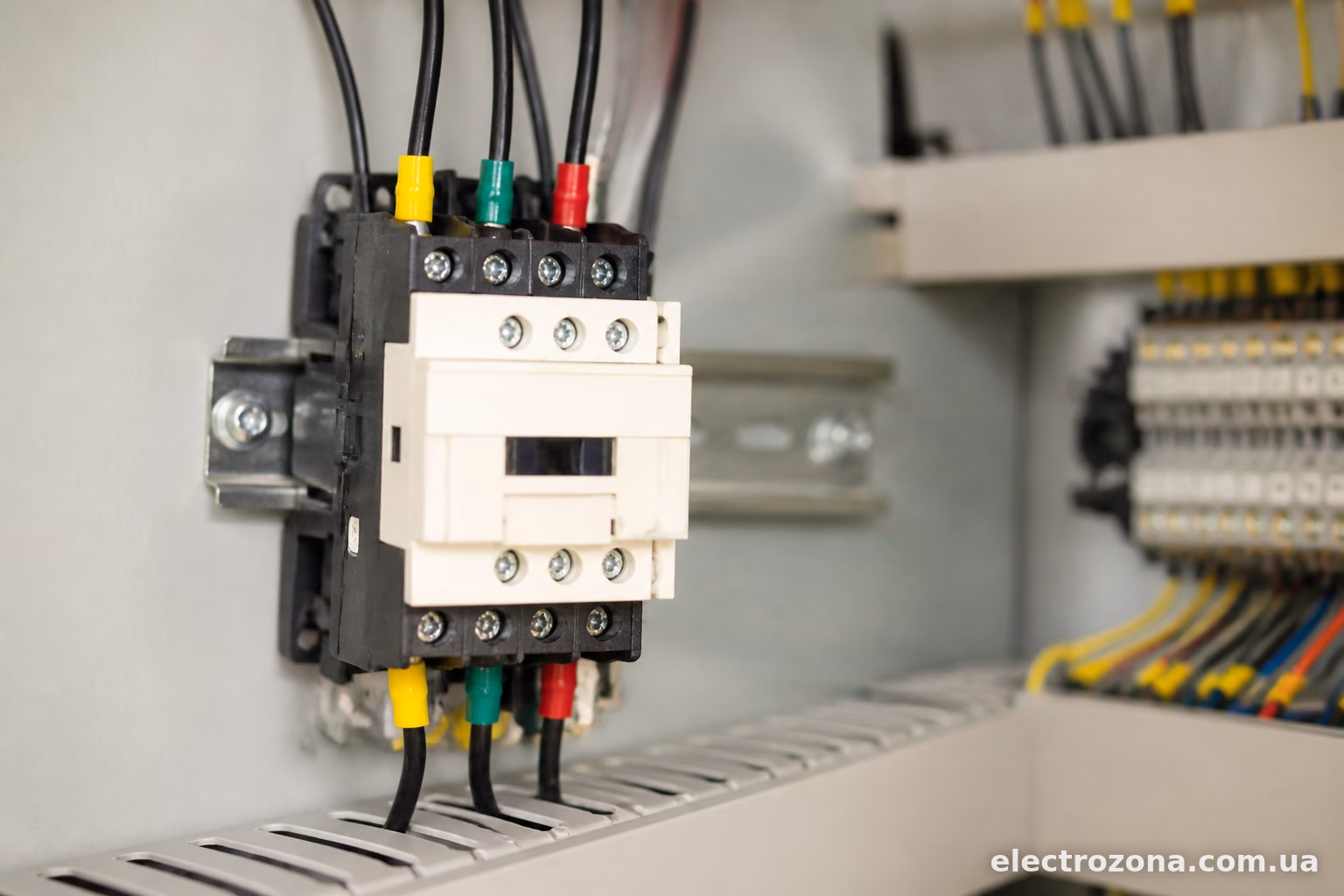

Підключення силової частини
Тут все відносно просто. Три фази заводяться на верхні клеми 1, 3, 5 (позначені L1, L2, L3 на корпусі), а з нижніх виходів 2, 4, 6 напруга йде на навантаження — двигун, насос, компресор.
Порядок фаз не критичний для самого контактора, він симетричний. А от для двигуна — критичний, бо від чергування фаз залежить напрямок обертання. Якщо після підключення насос крутиться в зворотньому напрямку (продуктивність падає, з’являється гул) — досить поміняти місцями будь-які дві фази на виході контактора.
Перетин кабелю для силової частини вибирайте з запасом. Для струму 12А достатньо 2,5 мм² по міді, але якщо лінія довга або є перевантаження на старті — краще взяти 4 мм².

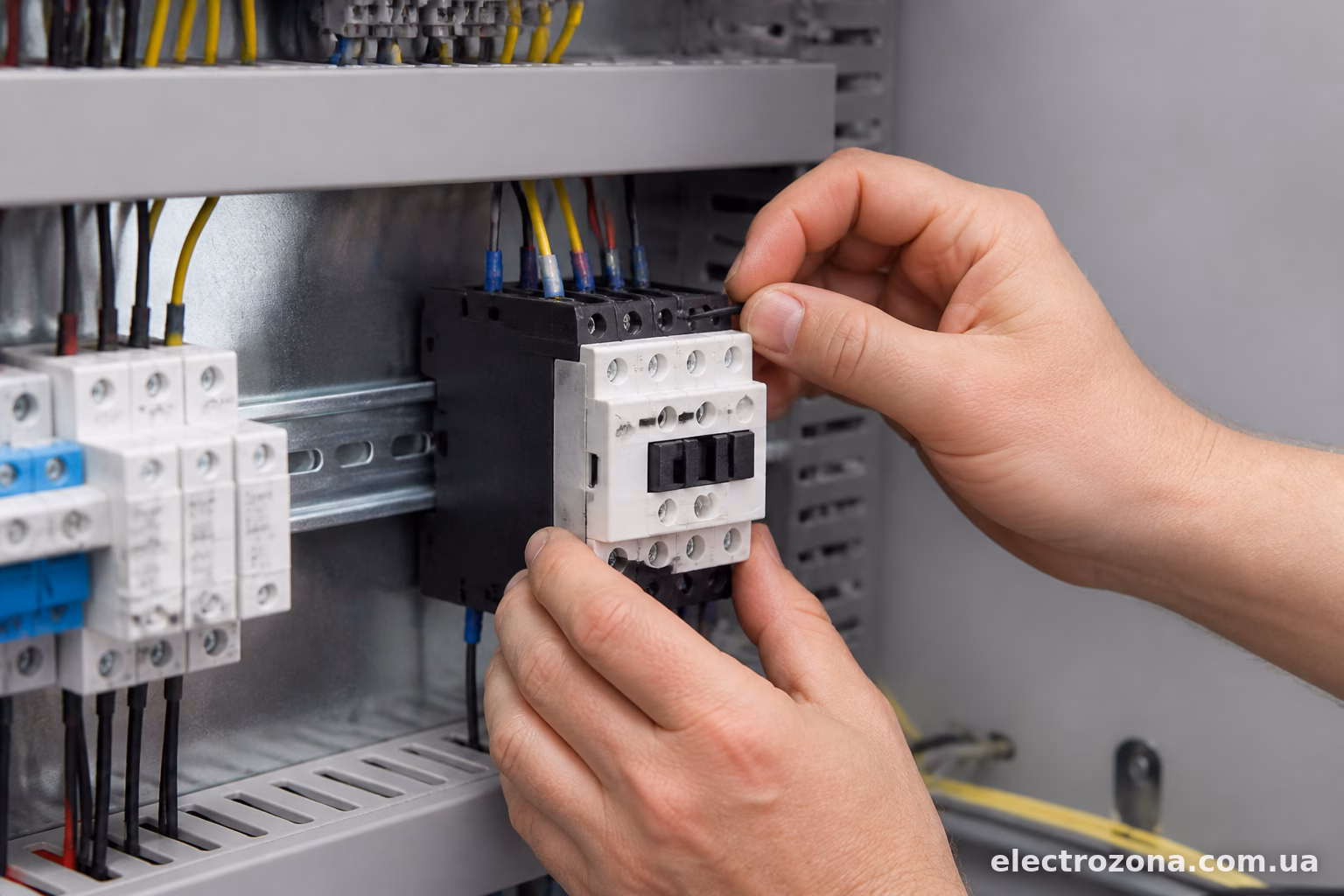

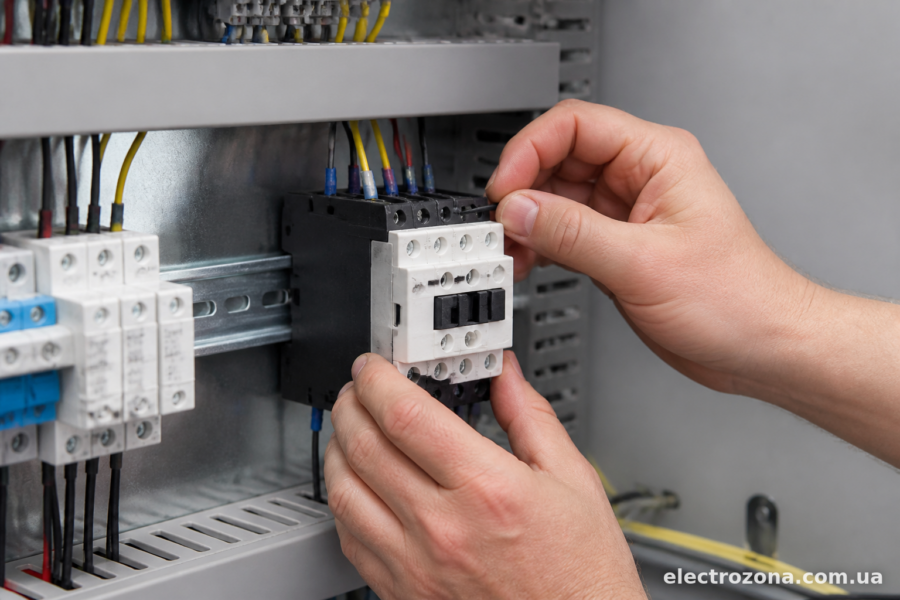

Схема підключення котушки керування
Це найважливіший момент, бо саме тут найчастіше помиляються новачки.
Котушка A1-A2 — це, по суті, окреме електромагнітне навантаження. Подача напруги на неї (24В, 230В — залежно від моделі) втягує сердечник, замикаючи силові контакти. Прибираєте напругу — пружина повертає якір назад, контакти розмикаються.
Найпростіший варіант — підключити котушку через звичайний вимикач або кнопку без фіксації. Але для реального керування двигуном частіше роблять схему з самопідхватом (реверсивна блокировка не в рахунок, це вже інша історія):
- Фаза йде на кнопку “Пуск” (без фіксації, нормально розімкнена).
- З кнопки “Пуск” — на клему A1 котушки.
- Паралельно кнопці “Пуск” підключають допоміжний контакт 13-14 самого контактора — це і є самопідхват.
- Послідовно з кнопкою “Пуск” ставлять кнопку “Стоп” (нормально замкнена) — вона розриває ланцюг живлення котушки.
- Клема A2 йде на нуль (для однофазної котушки 230В) або на іншу фазу/нуль керуючого напруги.
Логіка проста: натиснули “Пуск” — котушка отримала напругу, контактор увімкнувся, а замкнутий допоміжний контакт 13-14 “підхопив” сигнал, тому кнопку можна відпустити. Ланцюг розірветься лише коли натиснете “Стоп”.
Підключення з тепловим реле (LRD)
На практиці LC1D12 рідко ставлять окремо — зазвичай в парі з тепловим реле серії LRD (наприклад LRD12 для струму 5,5-8А або LRD16 для 9-13А, залежно від номіналу двигуна).
Реле механічно кріпиться прямо під контактором, без додаткових проводів — це заводська особливість TeSys D, дуже зручно, економить час на монтажі. Силові виходи контактора (2, 4, 6) заходять зверху в реле, а знизу з реле вже йде живлення на двигун.
Допоміжний контакт теплового реле (95-96, нормально замкнений) вставляють в ланцюг керування котушкою, послідовно з кнопкою “Стоп”. Якщо двигун перевантажений і реле спрацьовує — цей контакт розмикається, живлення котушки зникає, контактор відключається автоматично. Двигун захищений від перегріву обмоток.
Номінал теплового реле обов’язково виставляйте відповідно до струму двигуна на шильдику, а не “на око”. Занизите — реле буде вибивати на старті через пусковий струм. Завищите — двигун може згоріти при реальному перевантаженні, а захист просто не спрацює.

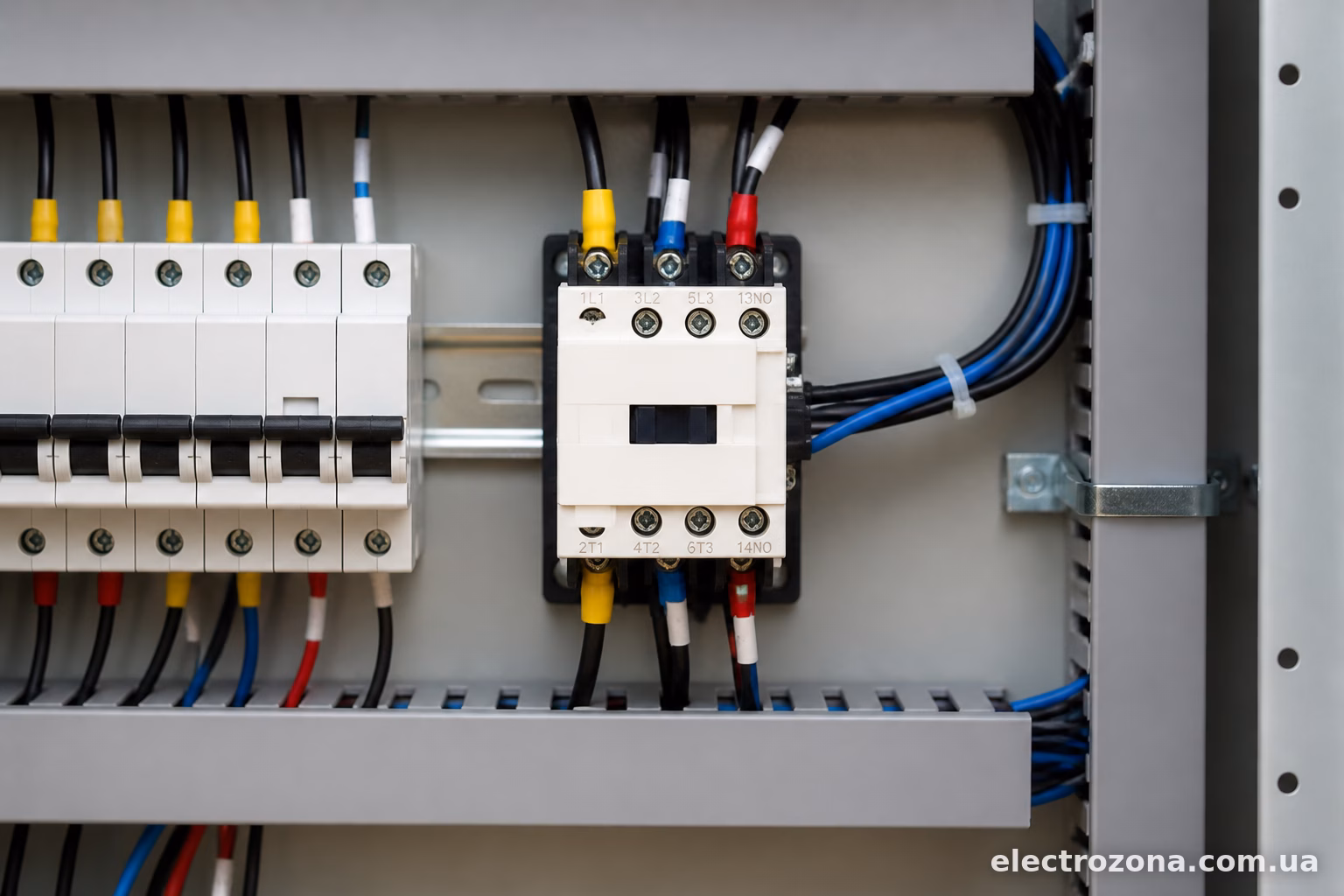

Типові помилки при підключенні
Найчастіше зустрічається плутанина з напругою котушки. Беруть контактор під 230В, а в щиті керуюча напруга 24В (частий випадок в промислових шафах з окремим блоком живлення). Контактор просто не втягується, гуде або клацає слабко.
Друга поширена проблема — забувають про самопідхват. Підключили тільки кнопку “Пуск” напряму на котушку, без паралельного контакту 13-14. Результат: поки тримаєш кнопку — двигун працює, відпустив — зупинився. Виглядає як несправність, хоча насправді просто неповна схема.
Третя ситуація — плутають фазу і нуль на клемах A1-A2 при однофазній котушці. Загалом контактору байдуже, в яку клему яка полярність, для змінного струму це не критично. А от для контакторів з котушкою постійного струму — вже важливо, там є полярність, і переплутавши можна отримати нестабільну роботу або взагалі відмову втягування.
Ще один нюанс — недотягнуті клемні гвинти. Контактор LC1D12 працює під навантаженням, з невеликим нагрівом, і слабко затягнутий контакт з часом окислюється, з’являється перехідний опір, клема починає грітися ще сильніше. Це класична причина оплавлених клем в щитах, яку потім важко діагностувати — зовні все виглядає ніби нормально, а корпус вже пожовтів від температури.
Перевірка після монтажу
Перед першим пуском варто прозвонити тестером ланцюг керування без подачі силової напруги — просто переконатися, що при натисканні “Пуск” на котушку дійсно приходить напруга, а самопідхват тримає ланцюг замкнутим після відпускання кнопки.
Далі подають силову напругу і перевіряють роботу під навантаженням, слухаючи звук контактора — чіткий одиночний клац при спрацюванні, без деренчання. Деренчання (жужжання, вібрація) зазвичай означає занижену напругу на котушці або погано зачищений осердя якоря.
LC1D12 — контактор надійний, розрахований на сотні тисяч циклів комутації, тому при правильному підключенні проблем в експлуатації зазвичай не виникає роками. Основне — не поспішати на етапі монтажу, перевірити напругу котушки перед тим як щось паяти чи закручувати, і не забувати про самопідхват у схемі керування.
