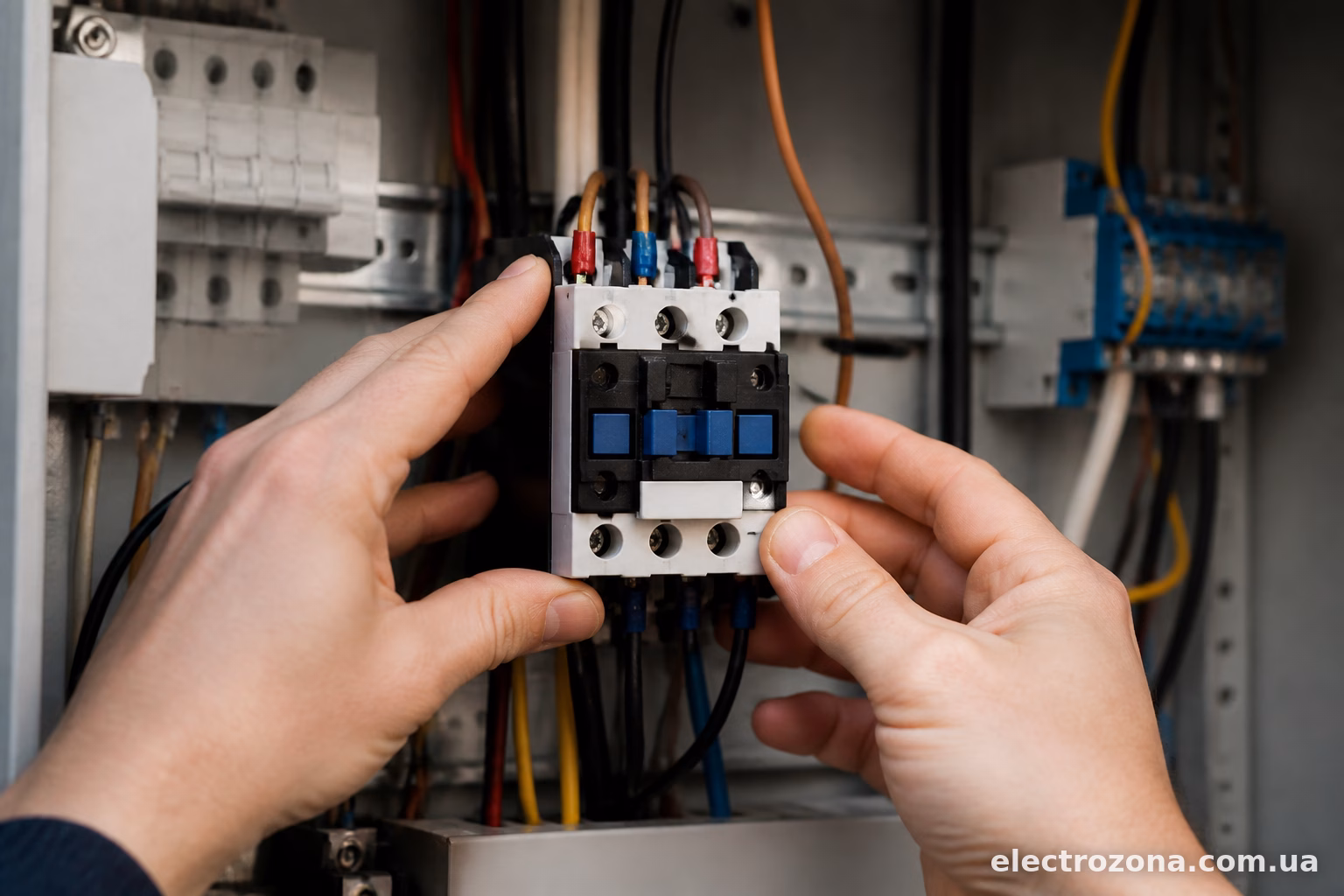

Чому контактор вмикається і одразу відключається

Клацнув — і тут же відпав. Знайома ситуація для тих, хто возиться з контакторами в щитках, на дачних насосних станціях чи в промисловій автоматиці. Контактор явно намагається спрацювати, чується характерний звук притягування якоря, а потім — миттєве відключення. Це не поломка в класичному розумінні, а майже завжди наслідок неправильної схеми самопідхвату, проблем з котушкою або зовнішнім сигналом керування.

Розберемо по порядку, де саме шукати причину, бо варіантів насправді небагато, і майже завжди все впирається в одну з п’яти речей.

Немає самопідхвату через блок-контакт

Найпоширеніша причина — і водночас найпростіша для розуміння. Контактор керується кнопкою “Пуск” через нормально розімкнутий блок-контакт (додатковий контакт самого контактора), який після спрацювання має “тримати” котушку під напругою навіть після відпускання кнопки. Якщо цей контакт не підключений, підключений неправильно або просто підгорів — контактор працює тільки поки натиснута кнопка. Відпустили кнопку — коло розірвалось, котушка знеструмилась, якір відпав.

Перевірити просто: тримайте кнопку пуску натиснутою і дивіться, чи працює контактор весь цей час стабільно. Якщо так — проблема саме в самопідхваті. Треба перевірити:

чи правильно підключений блок-контакт (часто плутають NO і NC контакти);
чи не окислились контактні площадки блок-контакту;
чи цілий провід від блок-контакту до кнопки пуску.

На старих контакторах типу ПМЛ блок-контакти іноді просто механічно розбовтуються з роками, і контакт стає нестабільним — спрацьовує, але не тримає під навантаженням вібрації.

Провисає або зникає напруга живлення котушки

Котушка контактора розрахована на конкретну напругу — 220В, 380В або 24В, залежно від моделі. Якщо напруга на клемах котушки в момент включення падає нижче мінімального порогу утримання (зазвичай це 85% від номіналу), якір притягується на пусковому струмі, а потім не втримується.

Це часто буває, коли:

живлення котушки йде через довгий тонкий провід з великим падінням напруги;
в мережі просідає напруга при пуску потужного навантаження (наприклад, той самий контактор комутує потужний насос, і пусковий струм навантаження садить напругу в лінії);
контакти на клемній колодці котушки погано затягнуті й іскрять під навантаженням.

Тут допомагає простий тест мультиметром: заміряти напругу безпосередньо на клемах котушки в момент спрацювання. Якщо в статиці 220В, а при пуску просідає до 150-160В — шукайте причину падіння в живлячій лінії, а не в самому контакторі.

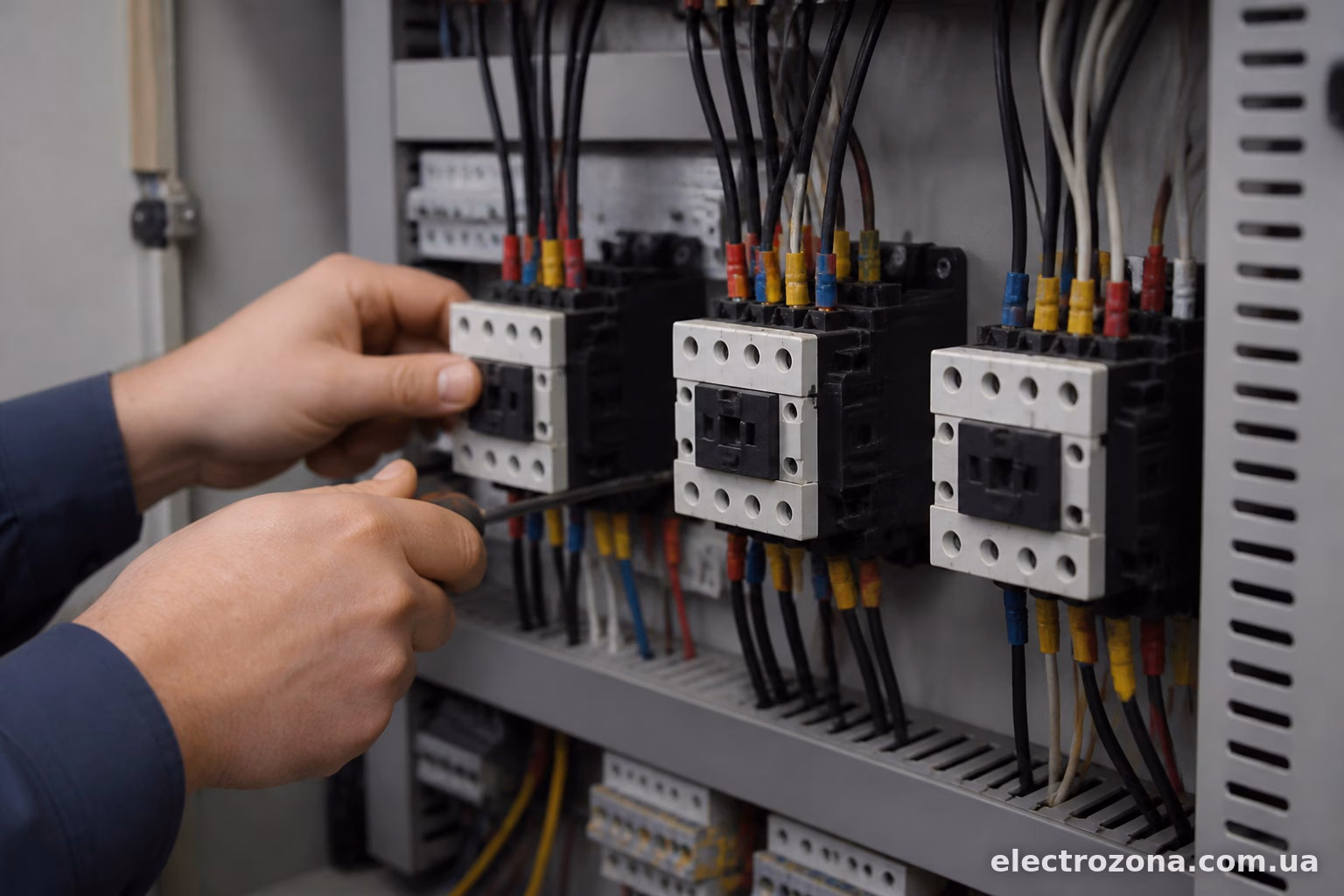

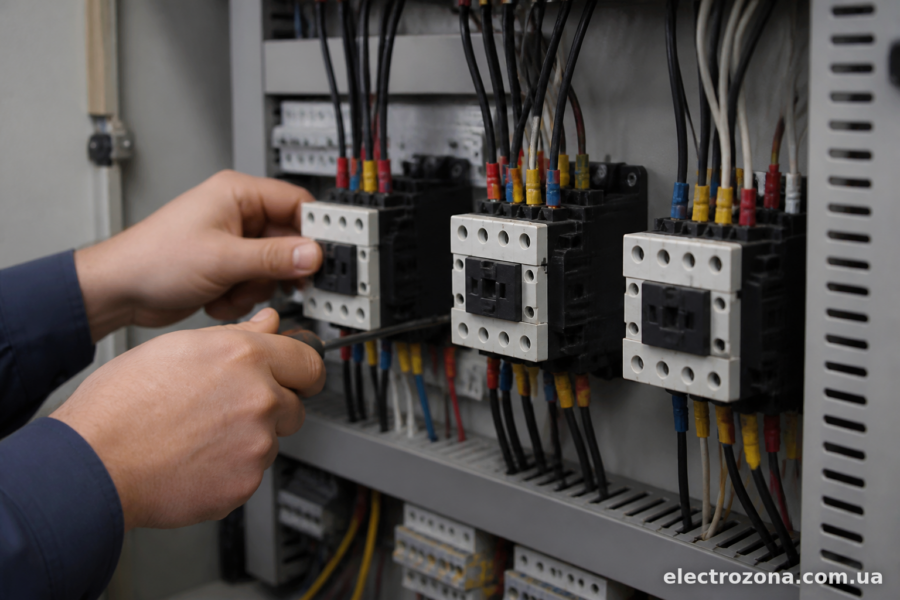

Спрацьовує тепловий захист або зовнішнє реле

Якщо контактор працює в парі з тепловим реле (магнітний пускач) або підключений через проміжне реле напруги — проблема може бути зовсім не в контакторі, а в тому, що його вимикає зовнішній сигнал.

Наприклад, реле напруги типу RM700 чи UZM-51 постійно моніторить мережу і при найменшому відхиленні миттєво розриває коло живлення котушки. Якщо в мережі є перекіс фаз, короткочасний провал напруги чи навіть наведена перешкода — реле спрацьовує на захист і рве ланцюг керування контактором. Виглядає це так само: контактор клацнув і одразу відпав.

Аналогічно з тепловим реле в пускачі — якщо воно вже спрацювало раніше і не було зведено (не натиснута кнопка reset), контактор фізично не зможе триматись увімкненим, бо ланцюг котушки розірваний через контакти теплового реле.

Що перевірити в цьому випадку:

чи не блимає індикатор аварії на реле напруги;
чи зведене теплове реле (є окрема червона кнопка reset збоку корпусу);
чи немає обриву фази або міжфазного дисбалансу на вході.

Механічні проблеми самого контактора

Іноді причина банальна — залипання або, навпаки, підклинювання рухомої частини контактора. Пружина повернення якоря може ослабнути або, навпаки, посилитись через попадання бруду, пилу чи корозії в механізм. У такому разі якір притягується магнітним полем, але через механічний опір не фіксується в кінцевому положенні і одразу відскакує.

Це особливо характерне для контакторів, які довго простояли без роботи в вологому приміщенні або запилених умовах — типова історія для щитків на дачі чи в гаражі. Магнітопровід контактора (Ш-подібний осердя) може бути забруднений, і тоді якір не докручується до кінця, залишковий зазор не дає магнітному потоку триматись стабільно.

Візуально це можна перевірити, розібравши корпус контактора (якщо конструкція дозволяє) і подивившись на стан рухомої частини — чи вільно вона ходить, чи немає нальоту іржі на контактних площинах магнітопроводу.

Несправна сама котушка

Рідше, але буває — котушка контактора має міжвитковий пробій або частково обгоріла ізоляція. В такому стані вона споживає ненормальний струм, перегрівається за долі секунди і тепловий запобіжник усередині (якщо він є в конструкції) або просто фізичне руйнування обмотки призводить до миттєвого відключення.

Ознака такої несправності — характерний запах паленої ізоляції біля контактора та явне нагрівання корпусу котушки навіть при короткочасному включенні. Заміряти опір котушки мультиметром і порівняти з паспортним значенням — швидкий спосіб підтвердити чи спростувати цю версію.

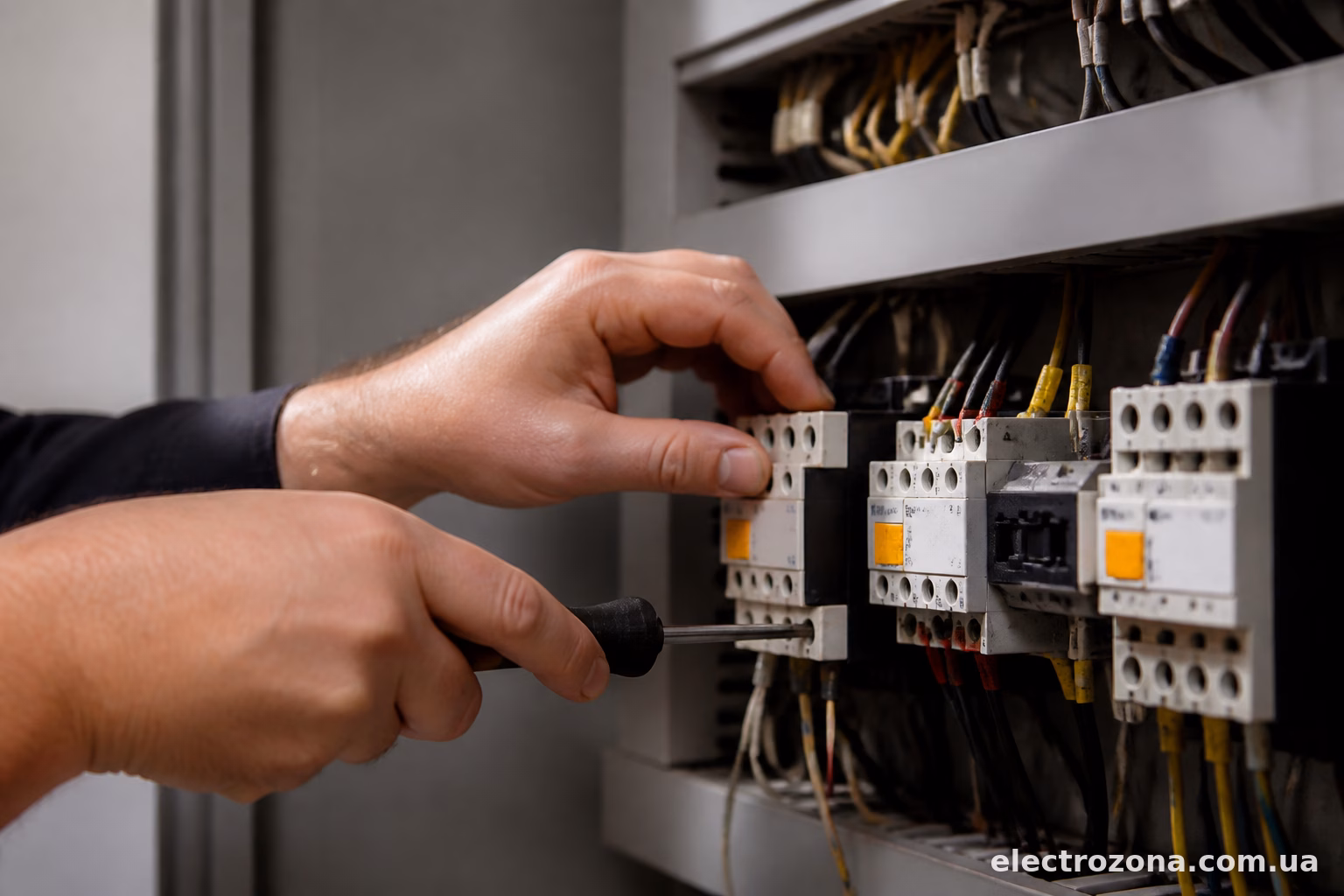

Як діагностувати системно, а не навмання

Щоб не міняти деталі “на удачу”, варто пройти по перевірці в такій послідовності:

Тримати кнопку пуску натиснутою якийсь час — якщо контактор працює стабільно, поки кнопка затиснута, проблема в ланцюзі самопідхвату (блок-контакт).
Виміряти напругу на клемах котушки в момент спрацювання і порівняти з номіналом — якщо є суттєве просідання, шукати причину в живленні.
Перевірити стан реле напруги та теплового реле, якщо вони є в схемі — можливо, спрацьовує саме захист, а не сам контактор винен.
Оглянути механічну частину — чи вільно ходить якір, чи немає бруду в магнітопроводі.
Заміряти опір обмотки котушки — порівняти з паспортними даними виробника.

Такий порядок дозволяє за 15-20 хвилин з мультиметром і викруткою локалізувати причину без заміни контактора наосліп.

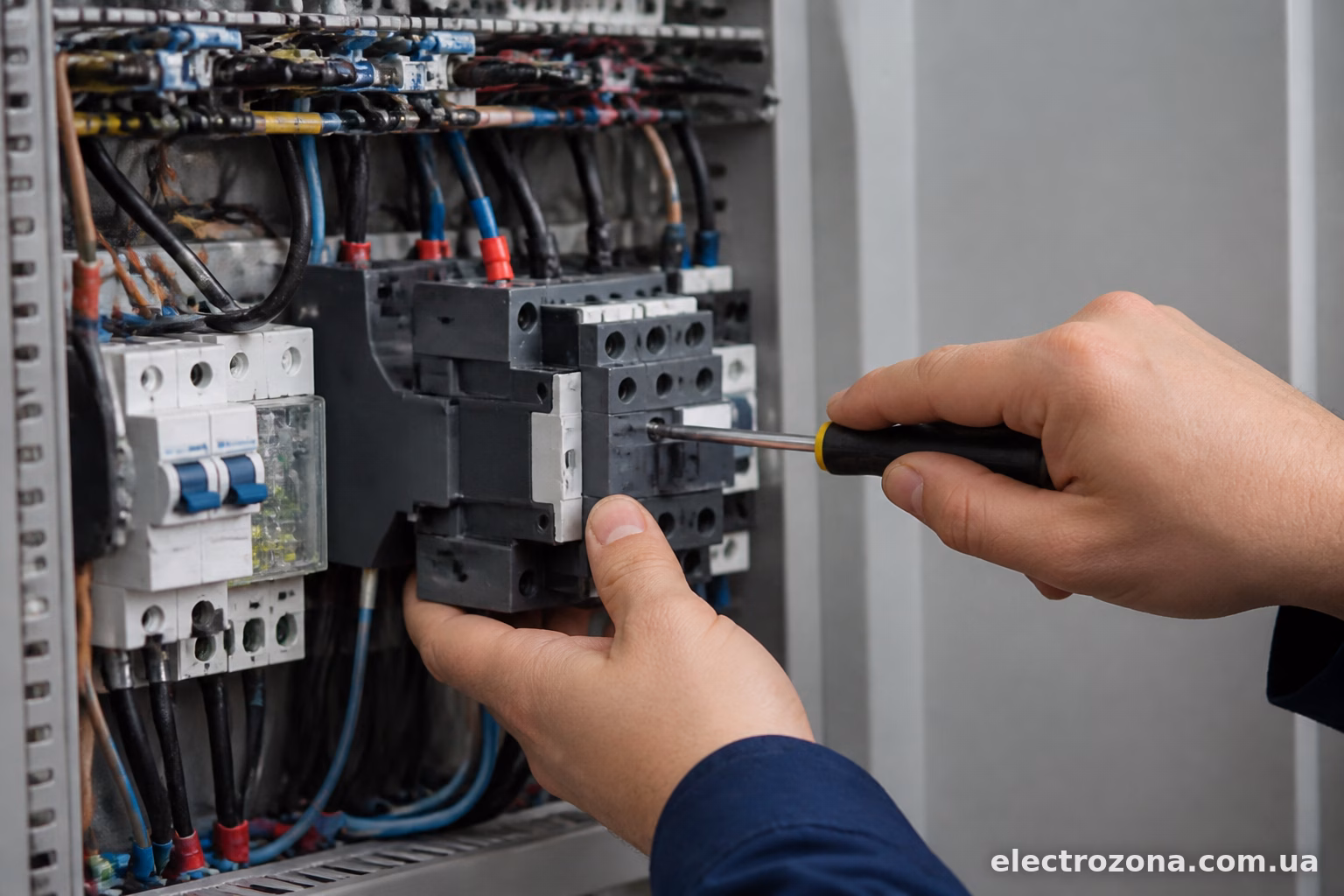

Кілька практичних нюансів з досвіду

На дешевих контакторах невідомого виробництва (часто з китайських маркетплейсів) причина такої поведінки — банально слабка пружина якоря або занижений переріз обмотувального дроту в котушці, розрахований “впритик” на номінальну напругу без запасу. Такі моделі особливо чутливі до будь-яких провисань в мережі.

Якщо контактор новий і одразу показує таку поведінку — не виключайте заводський брак, особливо якщо це партія з сумнівного джерела постачання. Перевірка опору котушки і механічний огляд якоря швидко покажуть, чи варто нести на повернення продавцю.

У промислових умовах, де контактор комутує потужні двигуни, часто саме перекіс фаз або провал напруги при пуску сусіднього обладнання є причиною такої “клацаючої” поведінки — тут допомагає встановлення реле контролю напруги з правильно виставленою затримкою спрацювання, щоб короткочасні провали не викликали хибні відключення.

Проблема “клацає і відпадає” майже завжди вирішується без заміни самого контактора — здебільшого йдеться про схему керування, стан блок-контактів чи якість напруги живлення котушки. Головне — не поспішати з висновками і перевірити все послідовно, а не міняти деталі навмання.
