Що означають NO та NC контакти на реле

NO і NC — це два стани контактної групи реле у стані спокою, тобто коли на котушку не подано напругу. NO (Normally Open) — нормально розімкнутий контакт, NC (Normally Closed) — нормально замкнутий. Все просто: перший за замовчуванням “не пропускає” струм, другий — пропускає. А коли реле спрацьовує (котушка отримує живлення), стани міняються місцями.

Плутанина виникає постійно, особливо у новачків. Здається — ну реле і реле, підключив як завгодно, спрацює ж однаково. Але ні. Від того, який контакт ви обрали, залежить логіка роботи всього ланцюга: чи буде пристрій вмикатись при подачі напруги, чи навпаки — вимикатись.

Як це працює на прикладі

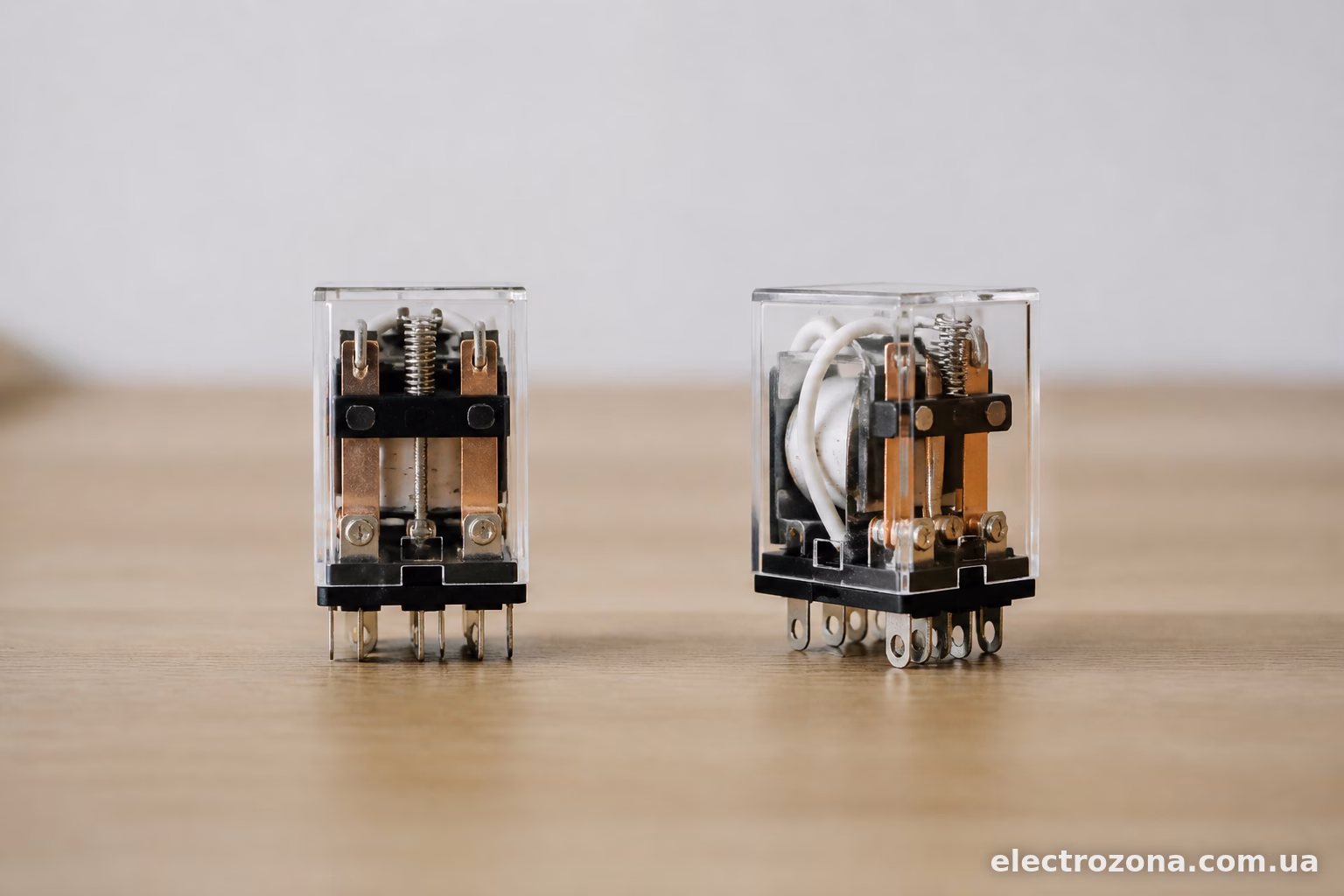

Уявіть звичайне електромагнітне реле з котушкою на 12В і трьома виводами контактної групи: спільний (COM), NO і NC.

Поки котушка знеструмлена:

COM з’єднаний з NC — струм тече.
COM з NO розімкнутий — струму немає.

Щойно на котушку подали напругу — якір притягується, і картина міняється навпаки: COM тепер контактує з NO, а NC розмикається.

Це і є фізична суть механізму. Ніякої магії, звичайна механіка з пружиною та якорем, який під дією електромагнітного поля перекидає контактну пластину з одного положення в інше.

Де шукати позначення на самому реле

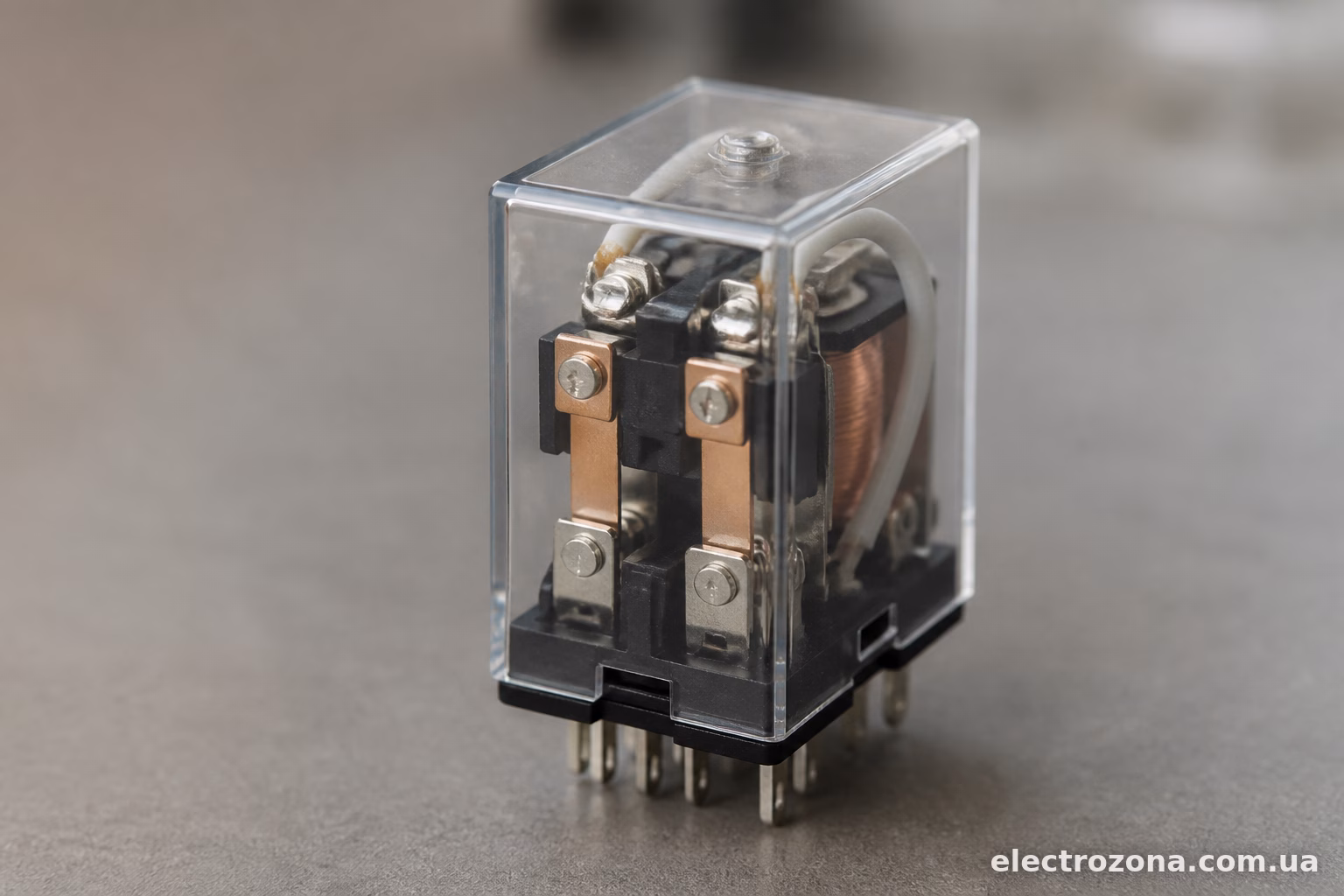

На корпусі більшості реле, контакторів і модулів захисту виводи підписані прямо біля клем — літерами NO, NC, COM (іноді пишуть C замість COM). У проміжних реле на DIN-рейку (Finder, Relpol, Schneider) схема підключення взагалі намальована на боковій стороні корпуса — стрілочки, цифри виводів, зображення котушки.

У автомобільних 4-контактних чи 5-контактних реле нумерація трохи інша, за стандартом ISO: 30, 85, 86, 87, 87a. Там 87 — це NO контакт, 87a — NC. Якщо колись збирали додаткове світло чи сигналізацію в машину — напевно бачили ці цифри на релюшках.

На реле напруги (типу РН-111, РН-113 від “Меандр” чи аналогічних) теж є вихідний контакт, який працює як звичайне реле — при аварії напруги він розмикає ланцюг живлення. Тут важливо розуміти, куди саме підключено навантаження — до NO чи NC виходу пристрою, бо від цього залежить, чи буде живлення відключено при зникненні напруги на самому реле контролю.

Коли використовувати NO, а коли NC

Тут нема універсального правила “завжди бери NO” — все залежить від задачі.

NO контакт підходить, коли:

потрібно, щоб пристрій вмикався тільки за командою (кнопка “пуск” на верстаті, вмикання насоса за сигналом датчика рівня);
важлива безпека при відмові живлення — якщо реле знеструмиться, навантаження автоматично вимкнеться (бо контакт розімкнеться сам собою).

NC контакт доречний, коли:

пристрій має працювати постійно, а вимикатись лише при спрацюванні захисту (наприклад, аварійна зупинка конвеєра — при обриві дроту чи зникненні живлення на самому реле система теж має зупинитись, а не продовжити роботу);
у охоронних системах — датчики руху, геркони на дверях зазвичай підключають через NC, щоб при обриві проводу (спробі саботажу) сигналізація одразу зреагувала, а не мовчала.

Саме тому в охоронці NC-логіка вважається більш надійною. Якщо зловмисник переріже провід — коло розірветься, і це буде сприйнято як тривога. З NO-контактом такий трюк дозволив би просто відключити датчик непомітно.

Типова плутанина при монтажі контакторів

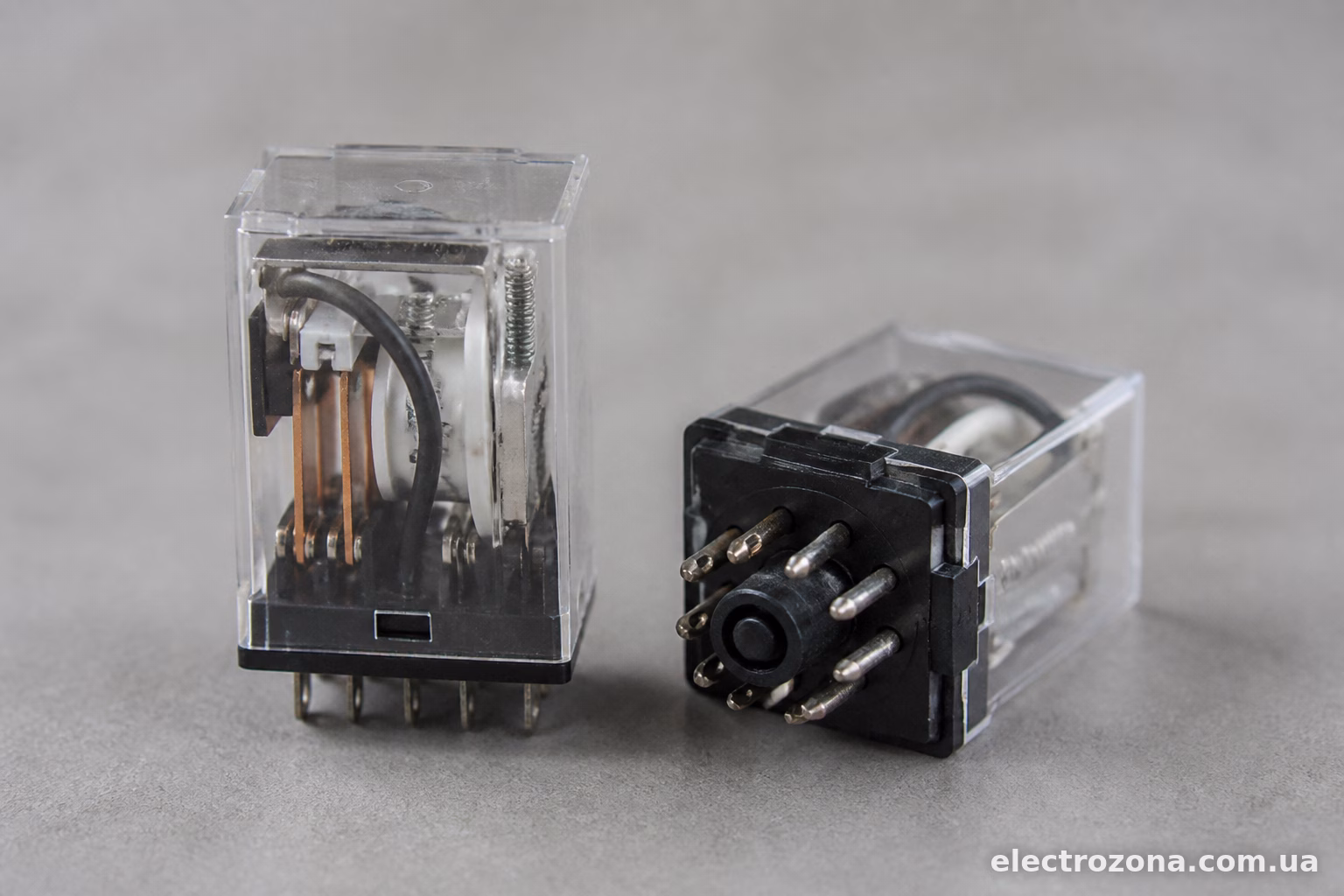

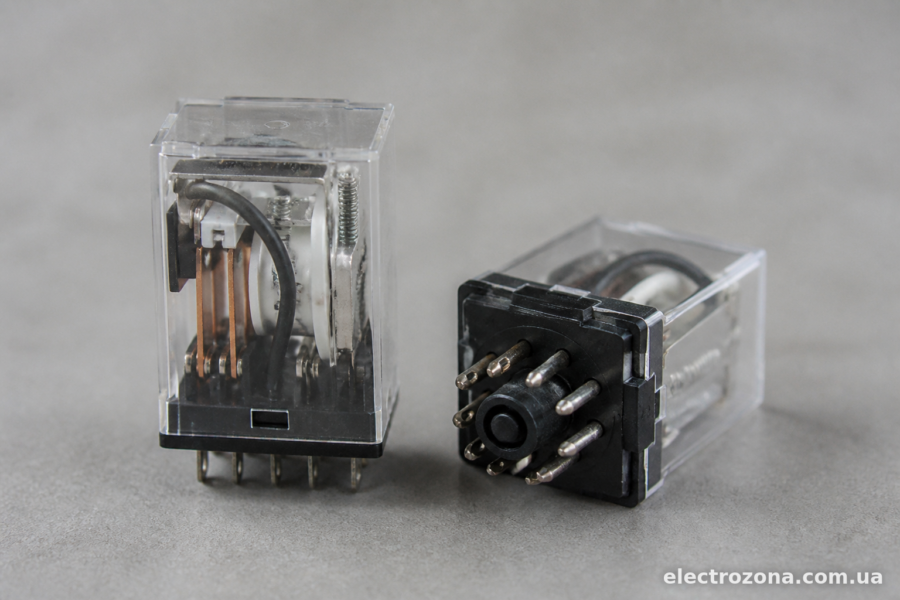

З контакторами історія цікавіша — там часто є і додаткові блок-контакти (допоміжні), які теж бувають NO і NC, окремо від силових контактів. Наприклад, у контактора Schneider LC1D силові контакти зазвичай NO (замкнуться при подачі напруги на котушку), а от додаткові блок-контакти можуть бути будь-якими — і саме через них часто організовують самопідхват (схема самоблокування для кнопки “пуск”).

Класична помилка: людина бере контактор, дивиться на силові контакти, бачить NO, і думає — ну ясно, все NO. А потім не розуміє, чому схема з блокуванням через “стоп”-кнопку не працює правильно. Кнопка “стоп” у нормальній схемі керування завжди NC — вона розриває коло при натисканні. Це логічно: якщо провід до кнопки обірветься, система має зупинитись, а не продовжити працювати як не в чому не бувало.

Реле напруги і контактори: практичний нюанс

При підключенні реле напруги для захисту побутової електромережі часто виникає питання — а що буде, якщо саме реле вийде з ладу чи пропаде на нього живлення?

Якщо вихідний контакт реле напруги працює по типу NC і підключений так, що при спрацюванні захисту він розмикається — то при поломці самого реле (наприклад, згорить котушка) навантаження теж відключиться. Це “безпечний відмовний стан” — fail-safe.

А от якщо схема побудована через NO контакт, і реле напруги раптом вийде з ладу без подачі живлення на котушку — навантаження просто ніколи не увімкнеться, поки не полагодиш чи заміниш прилад. Незручно, але хоча б безпечно — обладнання не залишиться під живленням в аварійній ситуації без контролю.

У більшості сучасних реле напруги виробники вже продумали цю логіку і рекомендують конкретну схему підключення в інструкції. Тому перед монтажем краще один раз відкрити мануал, ніж потім гадати чому побутова техніка не вмикається чи навпаки — не вимикається при аварії.

Як перевірити NO/NC мультиметром

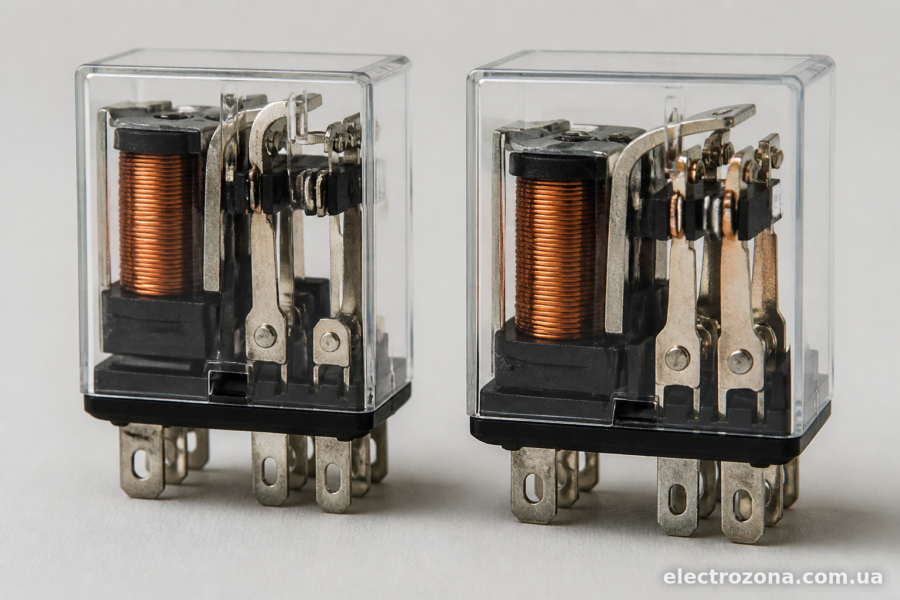

Якщо маркування стерлося чи взагалі відсутнє (буває на старих реле чи китайських нонейм-моделях), визначити типи контактів можна тестером у режимі прозвонки:

Знайдіть спільний контакт (COM) — зазвичай методом виключення чи по схемі на корпусі.
Приєднайте щупи мультиметра до COM і одного з інших контактів.
Без подачі напруги на котушку — якщо прилад показує з’єднання (пищить чи 0 Ом) — це NC. Якщо розрив — це NO.
Потім подайте живлення на котушку (обережно, відповідно до номіналу!) і перевірте ще раз — стани повинні помінятися місцями.

Це базова перевірка, яку варто робити перед будь-яким монтажем, якщо є сумніви щодо стану реле чи його маркування.

Підсумок

NO і NC — не просто дві літери на корпусі реле, а фактично логіка роботи всієї схеми. Помилка при виборі контакту призводить або до пристрою, який не вмикається взагалі, або, що гірше, до обладнання, яке залишається під напругою в аварійній ситуації. Перед монтажем завжди варто перевірити маркування, звірити зі схемою в документації і, за потреби, прозвонити контакти тестером — це займає п’ять хвилин, але рятує від головного болю потім.
