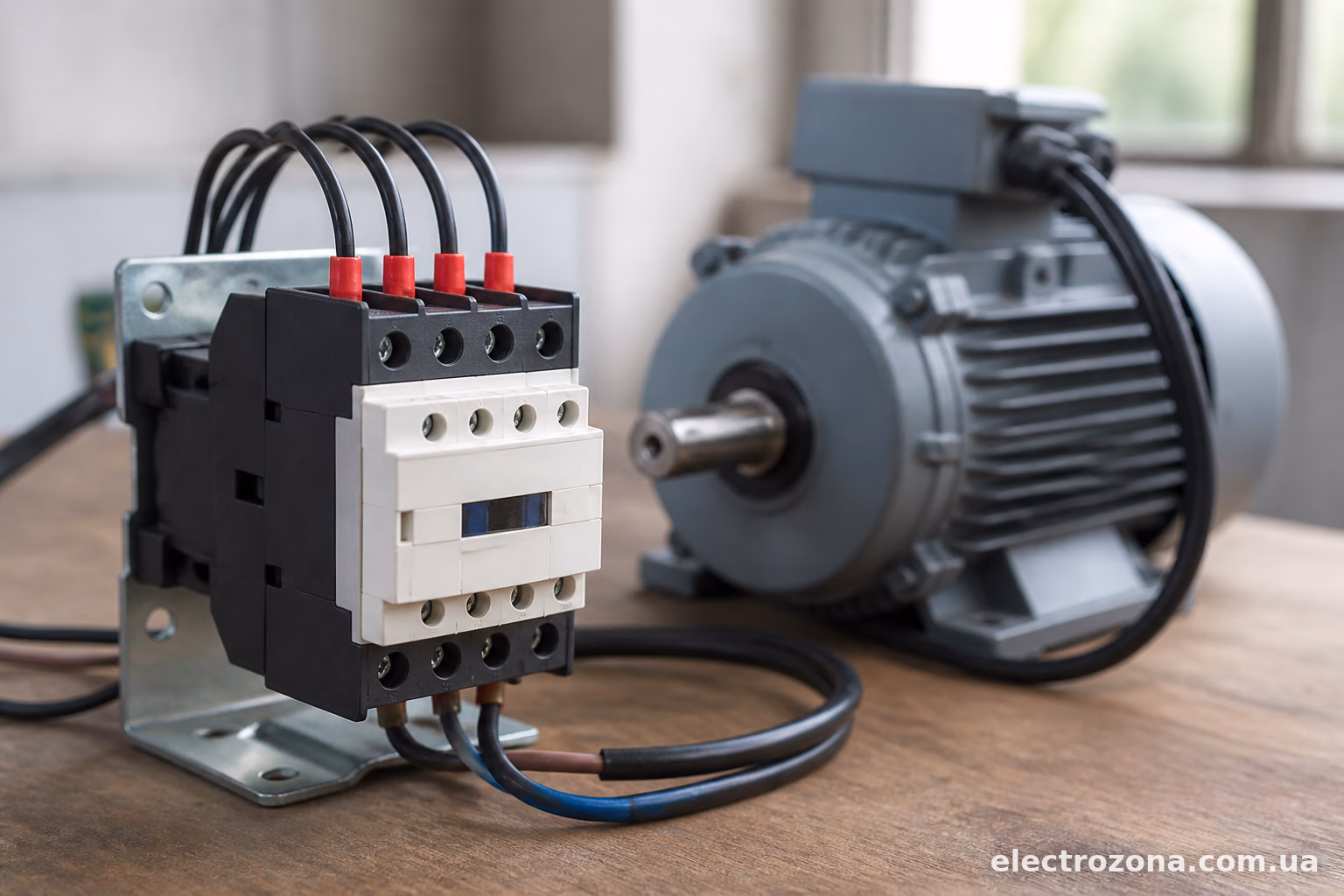

Контактор LC1D32 — одна з найпопулярніших моделей у лінійці Schneider Electric TeSys D. Розрахований на струм 32А, витримує пускові навантаження асинхронних двигунів потужністю до 15 кВт (при напрузі 380В). Використовують його там, де двигун треба вмикати-вимикати часто, а робити це вручну через автомат — і незручно, і небезпечно для контактів автоматичного вимикача.
Розберемо покроково, як підключити цей контактор до трифазного електродвигуна, які нюанси враховувати і де саме люди найчастіше помиляються.
Що є в комплекті і як розібратись у маркуванні
На корпусі LC1D32 є дві групи контактів:
- Силові контакти — позначені як L1/T1, L2/T2, L3/T3 (іноді на старіших версіях — 1/2, 3/4, 5/6). Через них проходить основний струм до двигуна.
- Котушка керування — позначена A1 та A2. Саме на неї подається напруга, яка змушує контактор спрацьовувати.
Окремо звертайте увагу на напругу котушки — вона вказана на боковій наліпці контактора. LC1D32 випускають під різні варіанти: 24В, 110В, 220В, 380В змінного струму. Якщо купили контактор із котушкою на 220В, а хочете керувати через ланцюг 380В — нічого не спрацює, доведеться міняти або ставити проміжне реле.
Ще на корпусі часто є один-два додаткові блок-контакти (NO/NC) — вони не силові, використовуються для самоблокування схеми або сигналізації.

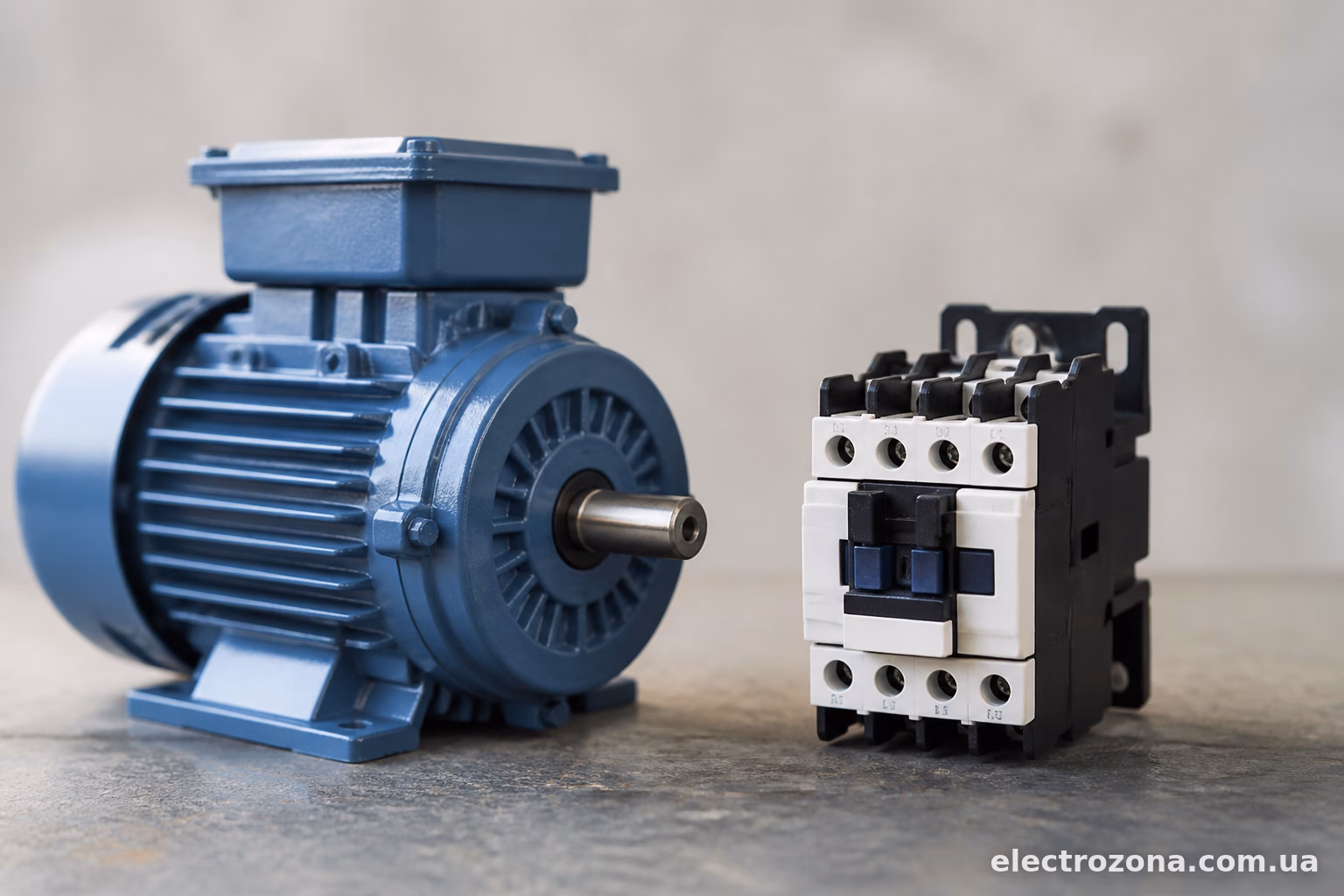

Схема прямого підключення двигуна через LC1D32
Найпростіший варіант — пряме включення без реверсу. Порядок дій такий:
Спочатку від автоматичного вимикача (обов’язково трифазного, розрахованого на струм двигуна з запасом) три фази заводяться на верхні клеми контактора L1, L2, L3. Далі з нижніх клем T1, T2, T3 фази йдуть безпосередньо на клеми двигуна U1, V1, W1.
Котушку A1-A2 підключають через кнопки керування — зазвичай це кнопка “Пуск” (нормально розімкнута) і “Стоп” (нормально замкнута). Тут важливий момент: щоб двигун не зупинявся одразу після відпускання кнопки пуску, схему роблять із самоблокуванням — паралельно кнопці “Пуск” підключають додатковий контакт самого контактора (той самий блок-контакт NO). Коли контактор спрацьовує, цей контакт замикається і тримає котушку під напругою навіть після того, як кнопку відпустили.
Виглядає це так у логіці роботи:
натиснули “Пуск” → котушка отримала напругу → контактор замкнув силові контакти → одночасно замкнувся допоміжний контакт → котушка продовжує живитись через нього навіть без утримання кнопки → двигун працює, поки не натиснуть “Стоп”.

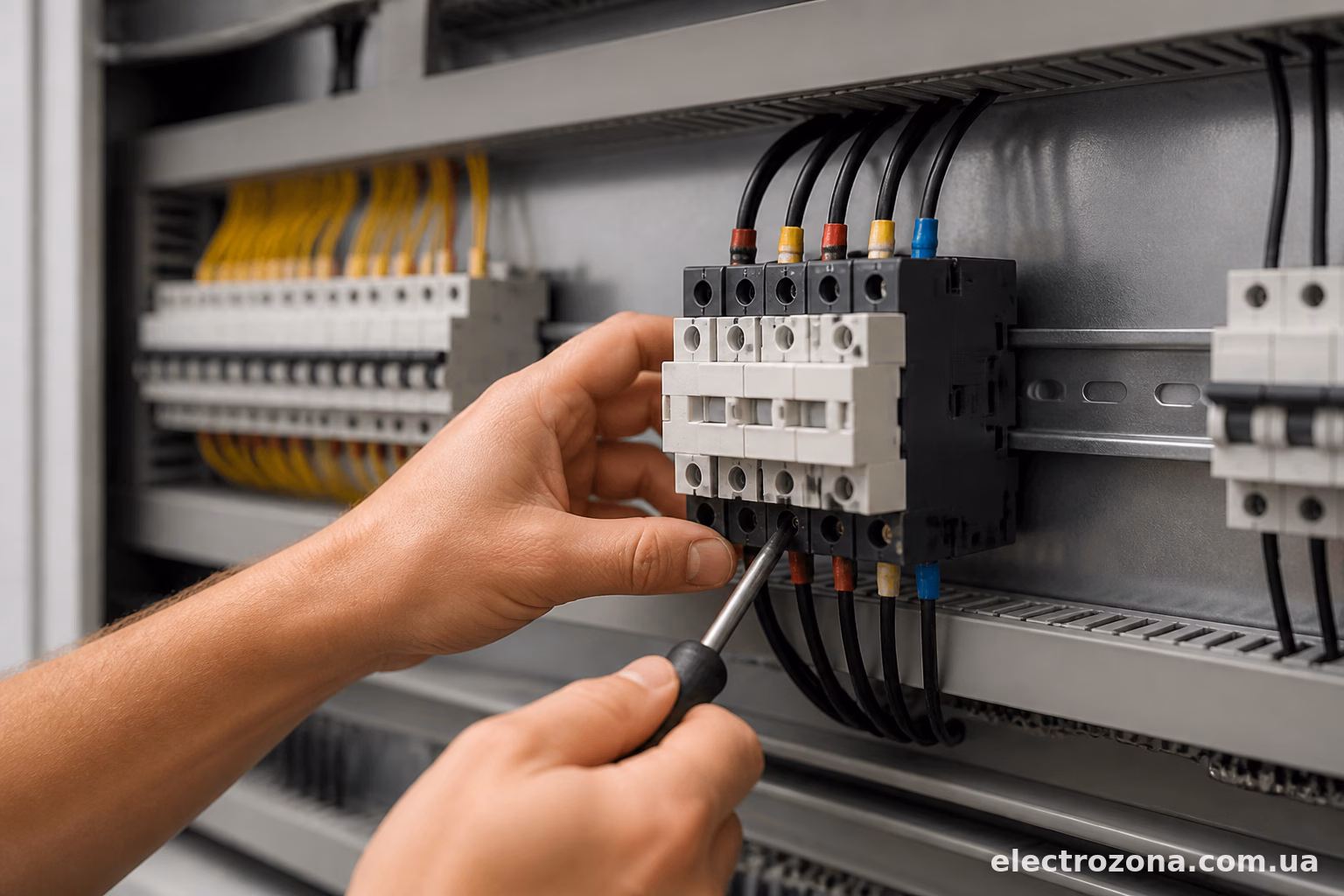

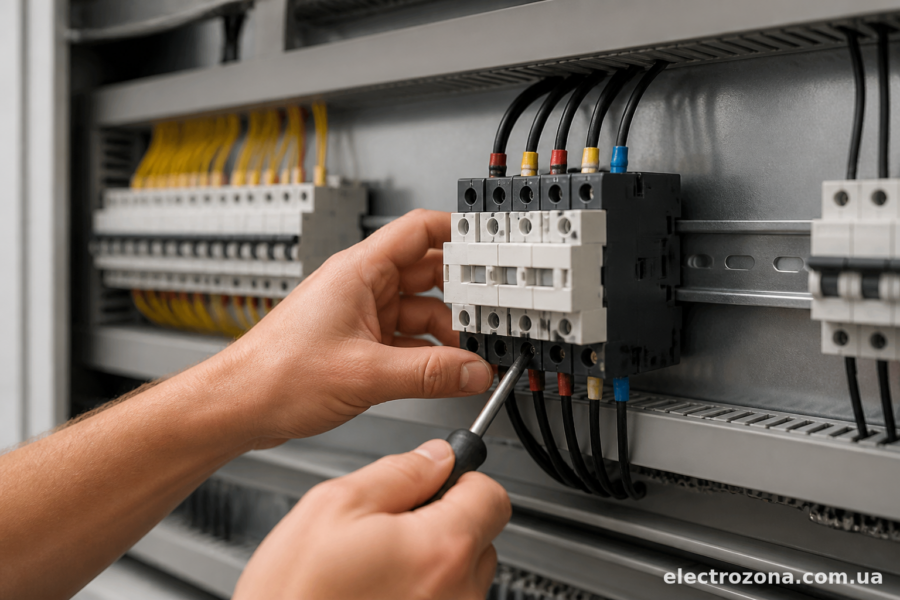

Обов’язково додайте теплове реле
LC1D32 сам по собі не захищає двигун від перевантаження — це чистий комутаційний апарат. Якщо просто підключити двигун через контактор без теплового реле, при заклинюванні валу чи механічній перевантаженості обмотки згорять раніше, ніж спрацює автомат на щитку.
Для LC1D32 Schneider випускає теплові реле серії LRD (наприклад LRD16 для струмів 9-13А або LRD32 для більших навантажень) — вони стикуються прямо на корпус контактора, без додаткового монтажу на DIN-рейку. Реле встановлюється між контактором і двигуном: силові контакти проходять через нього, і при перевищенні заданого струму реле розриває ланцюг котушки.
На практиці схема виглядає так: автомат → контактор LC1D32 → теплове реле LRD → двигун. Керуючий ланцюг котушки при цьому проходить через нормально замкнутий контакт теплового реле — якщо реле спрацювало через перегрів, воно розмикає цей контакт і котушка знеструмлюється незалежно від положення кнопок.
Струм теплового реле налаштовують під номінальний струм конкретного двигуна — це значення беруть з шильдика на корпусі мотора. Занизити уставку — двигун буде постійно вибивати при нормальному навантаженні. Завищити — реле не встигне захистити обмотки при перевантаженні.

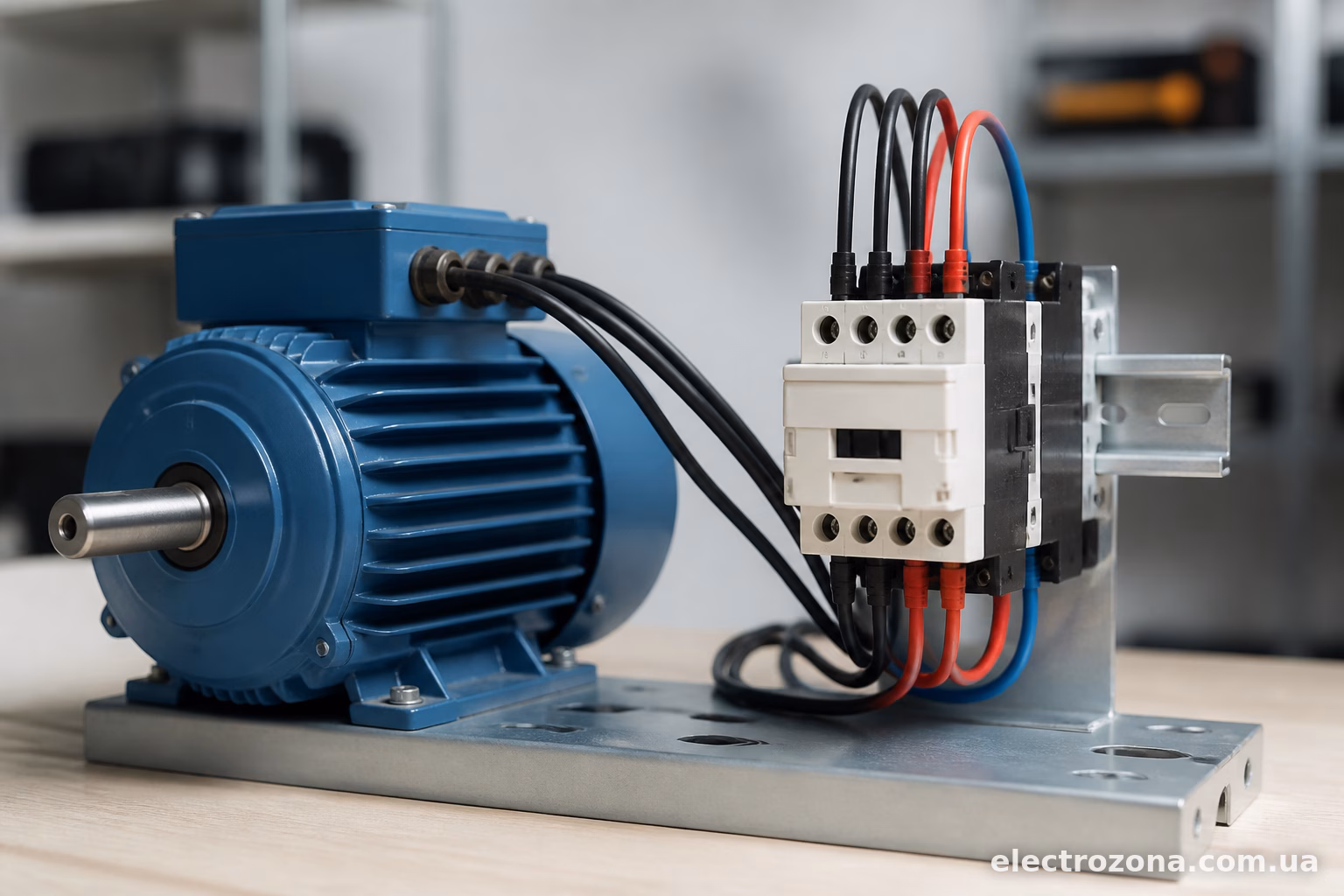

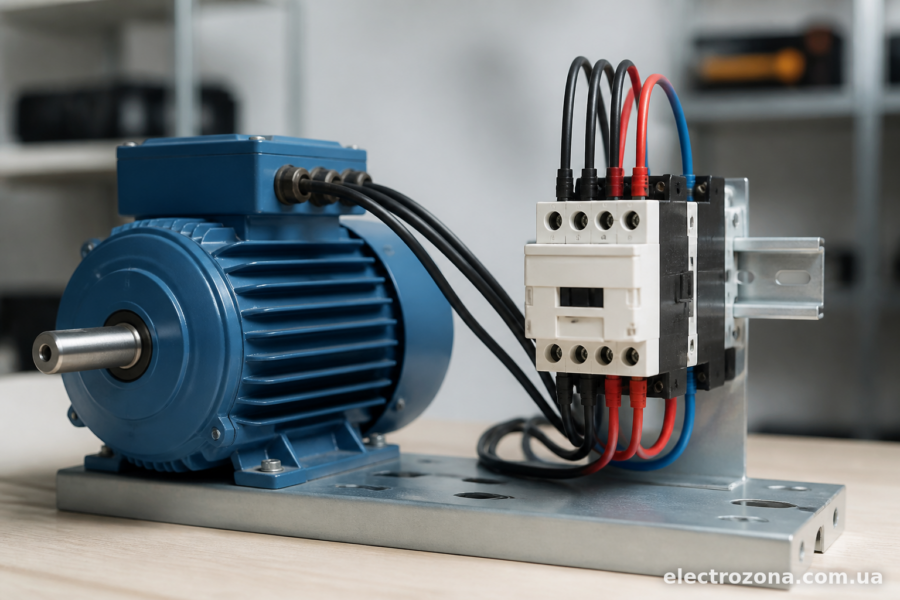

Схема реверсу двигуна (два контактори)
Якщо потрібно, щоб двигун крутився в обидва боки — наприклад, для приводу воріт чи конвеєра — використовують два контактори LC1D32, встановлені поряд.
Принцип простий: для зміни напрямку обертання трифазного двигуна достатньо поміняти місцями будь-які дві фази з трьох. Тому один контактор підключають “напряму” (L1→T1, L2→T2, L3→T3), а другий — з переставленими фазами (L1→T3, L2→T2, L3→T1).
Головна небезпека такої схеми — якщо обидва контактори увімкнуться одночасно, станеться коротке замикання між фазами. Щоб цього не сталося, роблять електричну блокіровку: нормально замкнутий контакт першого контактора вмикають у ланцюг котушки другого, і навпаки. Тобто поки працює “вперед” — котушка “назад” фізично не може отримати живлення, навіть якщо хтось помилково натисне обидві кнопки одразу.
Додатково рекомендують механічну блокіровку — спеціальну планку, яка кріпиться між двома контакторами і не дає обом якорям втягнутися одночасно навіть при відмові електричної схеми. Schneider випускає такі механічні блокіратори окремо під TeSys D — коштують недорого, а надійність підвищують суттєво.
Типові помилки при підключенні
Найчастіше зустрічається переплутування клем L1-T1 місцями — контактор технічно спрацює однаково, незалежно від того, з якого боку подано живлення. Але виробник рекомендує подавати живлення саме на L-клеми, а навантаження знімати з T-клем — це впливає на розташування дугогасильних камер всередині корпусу.
Друга поширена проблема — забувають про самоблокування і дивуються, чому двигун зупиняється одразу після відпускання кнопки пуску. Без паралельного блок-контакту схема працює тільки в режимі “утримую кнопку — двигун крутиться”.
Ще одна ситуація, яка трапляється на практиці: контактор гуде, вібрує, іноді не втягується повністю. Причина зазвичай у заниженій напрузі на котушці — падіння напруги в довгих кабелях керування або слабкий трансформатор в ланцюзі управління. LC1D32 чутливий до напруги котушки, і при просадці нижче 85% від номіналу може не забезпечити повне втягування якоря.
Також варто перевіряти затягування клемних гвинтів — на LC1D32 стоять гвинтові затискачі, і при вібрації обладнання (а двигуни завжди трохи вібрують) контакти з часом можуть послаблюватись. Раз на кілька місяців профілактично протягуйте клеми, особливо на об’єктах з постійно працюючим обладнанням.
Схема з LC1D32 не складна, якщо розуміти логіку силового і керуючого ланцюгів окремо. Головне — не забувати про теплове реле, правильно розраховувати переріз проводів під струм двигуна і, якщо робите реверс, обов’язково передбачити блокування від одночасного включення обох напрямків. Це той випадок, коли пару зайвих хвилин на етапі монтажу рятують від дорогого ремонту двигуна чи щитка в майбутньому.
