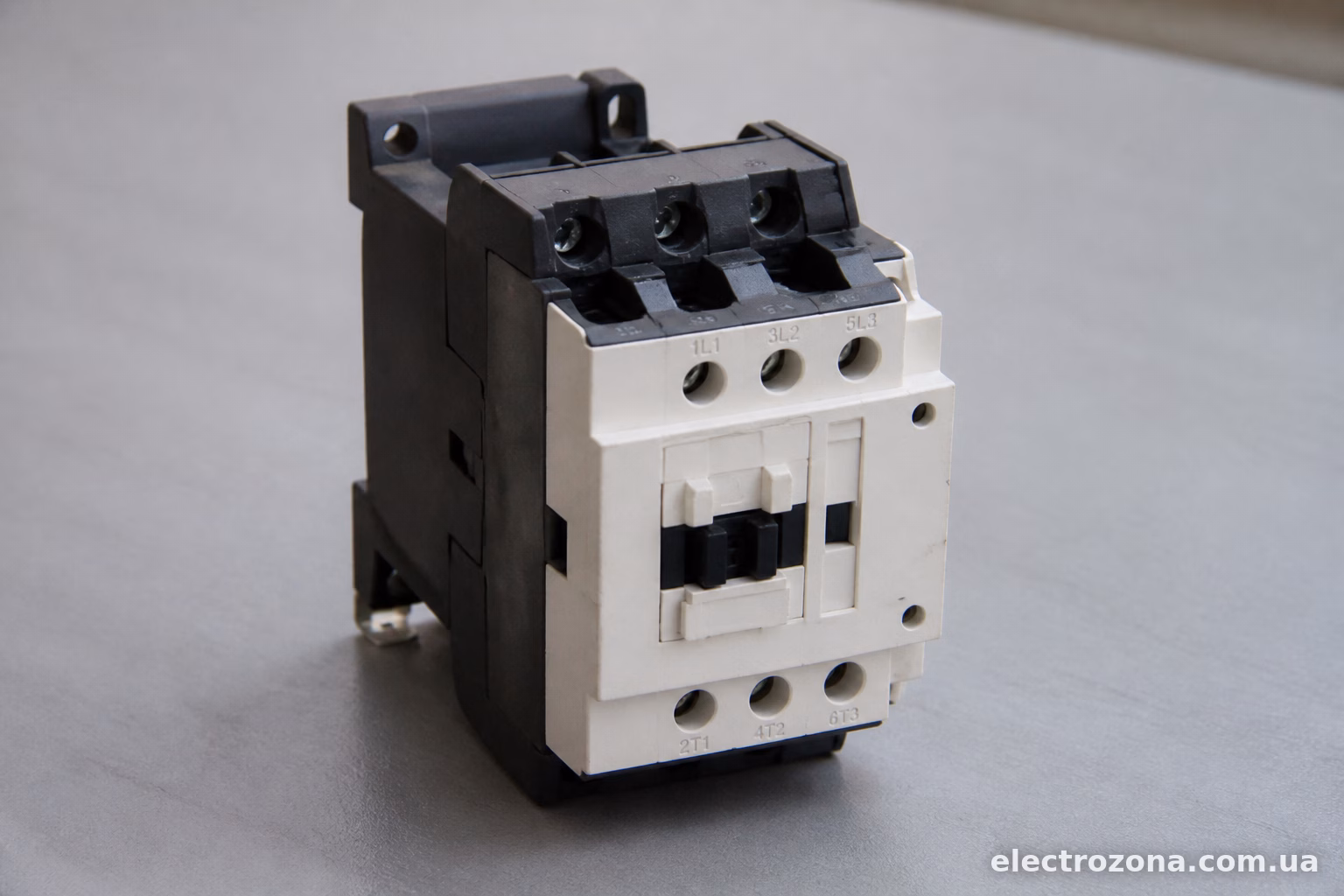

LC1D38 — це трипольсний контактор Schneider Electric з серії TeSys D, розрахований на комутацію силових кіл з номінальним струмом до 38А. Штука дуже поширена в промислових щитах, на насосних станціях, в системах вентиляції та скрізь, де треба дистанційно вмикати-вимикати потужне навантаження — переважно електродвигуни. Якщо коротко: це силове реле на стероїдах, яке керується малим струмом через котушку, а комутує великі струми через головні контакти.
Модель не нова, випускається вже років двадцять з гаком, і за цей час стала практично еталоном для середніх потужностей.電ромонтажники часто беруть саме LC1D38, коли треба щось надійне і без сюрпризів — деталей на ринку повно, ціна адекватна, а якість збірки Schneider тримає планку.
Основні технічні характеристики
Головні параметри контактора LC1D38 виглядають так:
- Номінальний робочий струм (AC-3): 38A при напрузі 400В — це приблизно 18,5 кВт для трифазного асинхронного двигуна.
- Категорія застосування: AC-3 (для електродвигунів з короткозамкненим ротором) та AC-1 (для активного навантаження, нагрівачів).
- Кількість головних полюсів: 3.
- Вбудовані допоміжні контакти: 1НО + 1НЗ (можна розширити додатковими блок-контактами до 2-4 штук залежно від модифікації).
- Напруга котушки керування: залежить від суфікса маркування — від 24В постійного струму до 400-415В змінного.
- Механічна зносостійкість: до 10 мільйонів циклів комутації.
- Електрична зносостійкість: близько 1,3 мільйона циклів при AC-3.
- Кріплення: стандартна DIN-рейка 35мм, є варіанти на гвинтове монтування.
- Ступінь захисту корпусу: IP20.
- Робочий діапазон температур: від -5°C до +60°C (з обмеженням струму при верхніх значеннях).
Варто розуміти, що ці 38А — це номінал саме для категорії AC-3, тобто для пуску двигунів з урахуванням пускових струмів. Якщо контактор використовується для чисто активного навантаження (наприклад, для теплового обладнання), допустимий струм буде вищим, десь у районі 40-45А.

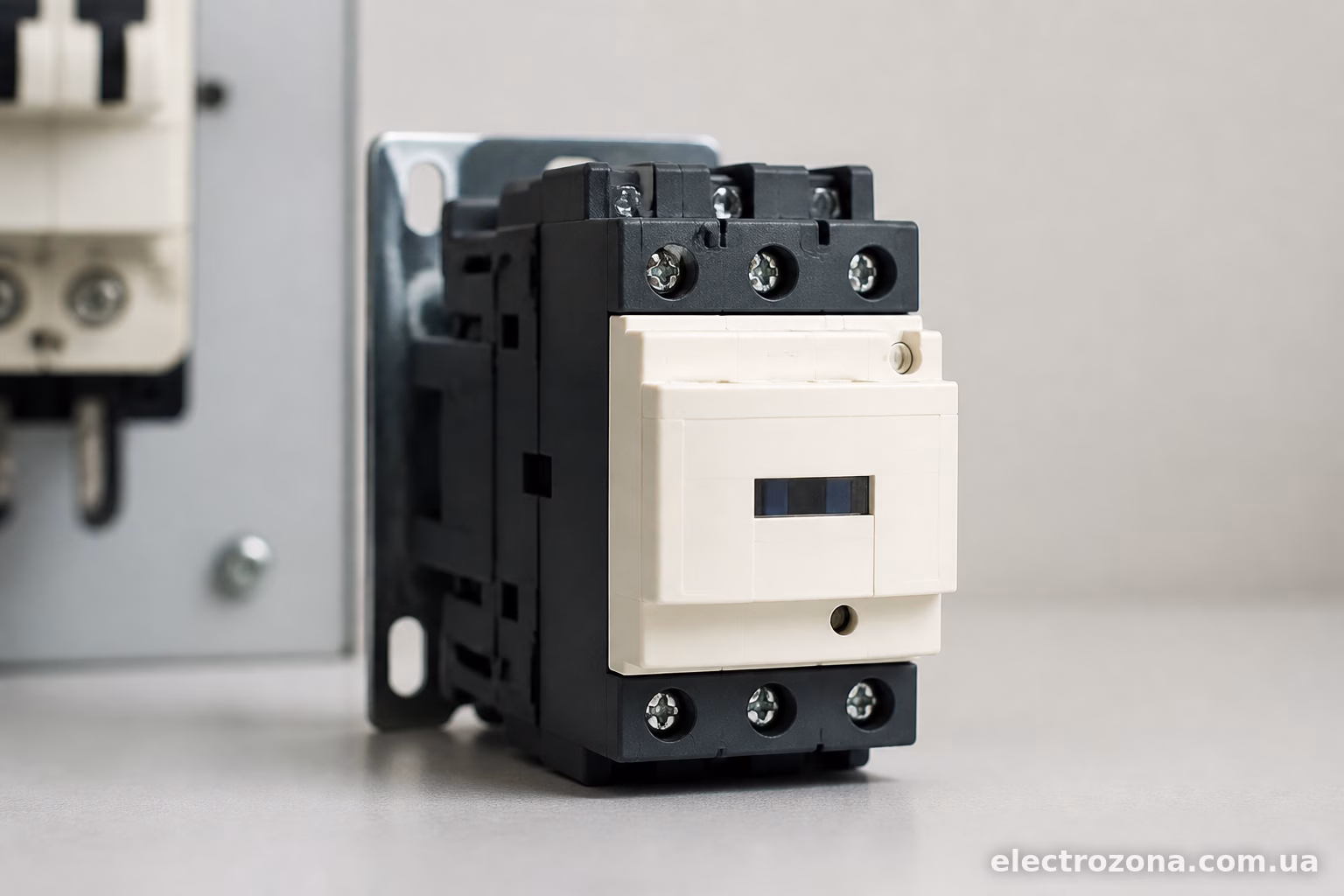

Розшифровка маркування — на що дивитись при купівлі
Ось тут часто плутаються навіть досвідчені монтажники. LC1D38 — це базове позначення серії, але саме по собі воно неповне. Повний артикул завжди має суфікс, який вказує на напругу котушки:
LC1D38M7 — котушка на 220В змінного струму (найпопулярніший варіант для наших щитів).
LC1D38Q7 — котушка 380-400В змінного струму.
LC1D38F7 — 110В змінного струму.
LC1D38BD — 24В постійного струму (використовують у системах з low-voltage керуванням, автоматика на ПЛК).
LC1D38B7 — 24В змінного струму.
Тому коли шукаєте контактор в магазині чи на маркетплейсі, не пишіть просто “LC1D38” — вкажіть повний артикул з літерами наприкінці. Інакше ризикуєте отримати котушку не на ту напругу, і потім довго дивуватись, чому реле клацає, а контактор не спрацьовує (або спрацьовує криво, з гулом).

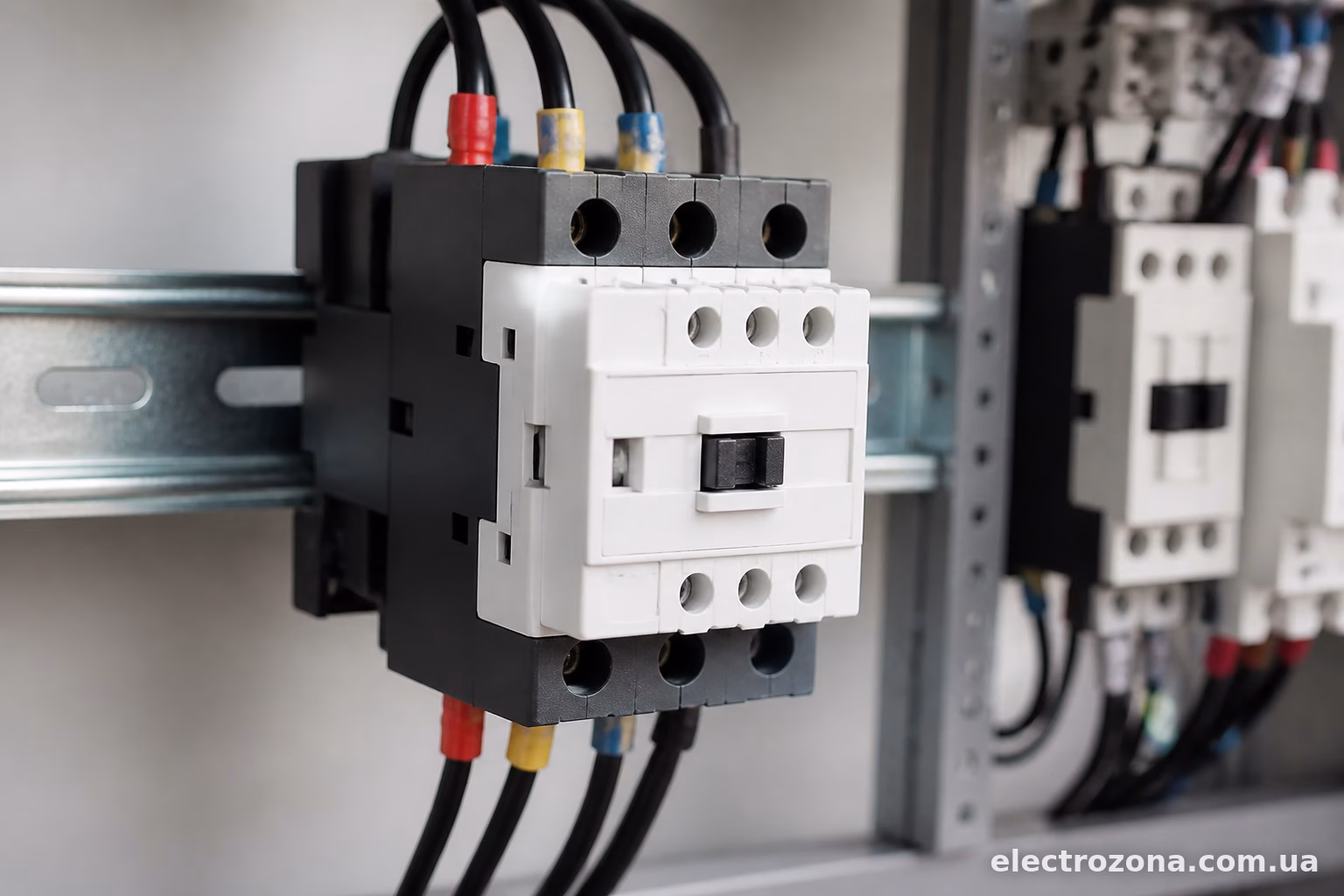

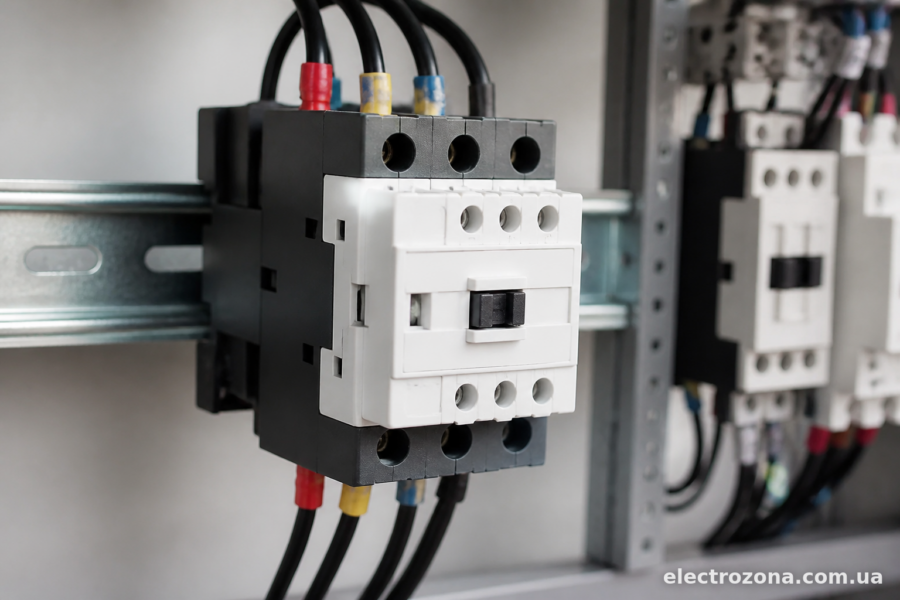

Схема підключення LC1D38
Підключення досить просте, якщо розуміти логіку роботи контактора. Головних контактів три — це силова частина, через яку йде струм на навантаження. Позначаються вони як 1-2, 3-4, 5-6 (вхід-вихід кожної фази). Котушка керування має два виводи, зазвичай позначені A1 і A2.
Порядок дій при монтажі:
Спочатку заводимо три фази на верхні клеми головних контактів (1, 3, 5). Це вхід від автомата захисту чи іншого джерела живлення. З нижніх клем (2, 4, 6) йде вихід на навантаження — двигун, нагрівач, помпу.
Далі підключаємо котушку. Якщо це LC1D38M7 з котушкою на 220В — один провід на A1 йде з фази (або з кнопки керування), а A2 — на нуль. Тут важливо: керуюче коло має бути захищене окремим автоматом невеликого номіналу (2-6А достатньо), бо котушка споживає мало струму, і ставити на неї той самий автомат, що і на силову частину — марнотратство і не зовсім правильно з точки зору селективності захисту.
Допоміжні контакти (1НО+1НЗ) використовують для сигналізації або для самоблокування схеми — класична “тримайка” в схемах пуску двигунів. Наприклад, нормально відкритий допоміжний контакт паралельно кнопці “Пуск” дозволяє утримувати контактор увімкненим після відпускання кнопки.
Для реверсивного пуску двигуна (коли треба міняти напрямок обертання) використовують два контактори LC1D38 разом з механічним блокуванням — щоб виключити одночасне вмикання обох і коротке замикання через перехрещення фаз.
Підбір за потужністю навантаження
38 ампер по AC-3 при 400В — це приблизно 18,5-19 кВт для трифазного двигуна. Але тут завжди краще брати із запасом, а не впритул. Практика показує, що якщо розрахункова потужність двигуна близька до межі номіналу контактора, краще взяти наступну модель у лінійці (наприклад LC1D40 чи LC1D50), бо пускові струми у деяких двигунів (особливо старих, зношених) можуть бути суттєво вищі за паспортні значення.
Для насосів, вентиляторів, компресорів середньої потужності LC1D38 підходить майже ідеально — це якраз той сегмент, під який його і проектували. Для дрібних побутових завдань (типу керування освітленням) він надлишковий, там простіше і дешевше взяти імпульсне реле або менший контактор серії LC1D09-LC1D18.

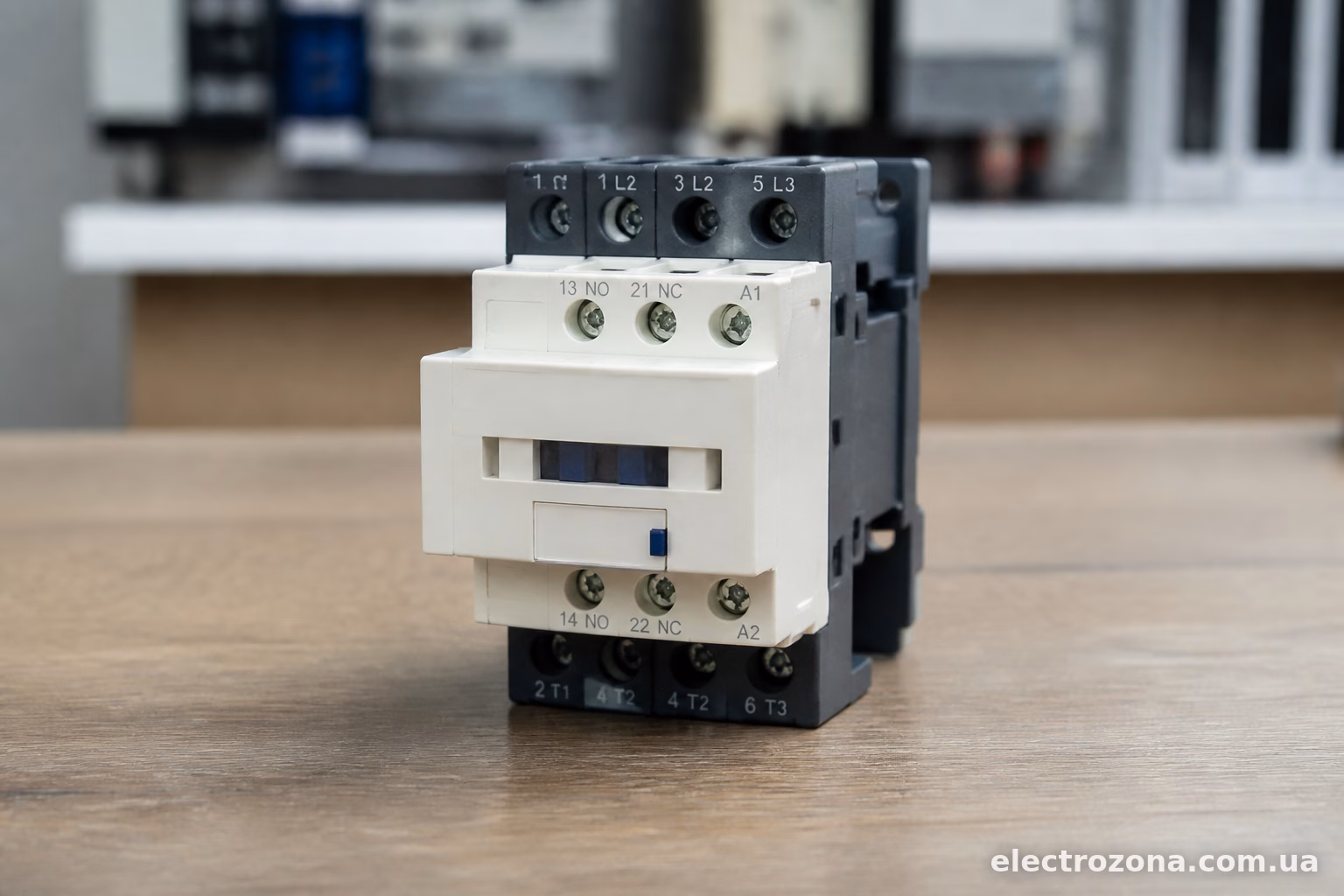

Типові помилки при монтажі
Найчастіша проблема — плутанина з напругою котушки. Береш контактор на 220В, а схема розрахована на 24В постійного струму — котушка або не спрацює взагалі, або згорить майже одразу через невідповідність характеристик. Завжди звіряйте маркування на самому виробі з тим, що написано в схемі проекту.
Друга типова ситуація — забувають про теплове реле. LC1D38 сам по собі не має захисту від перевантаження — це чисто комутаційний апарат. Для захисту двигуна від перегріву при затяжному пуску чи заклинюванні механізму обов’язково ставлять теплове реле серії LRD (Schneider випускає спеціально під цю лінійку контакторів), яке монтується прямо на контактор знизу, без додаткового дроту.
Третя помилка — недотягнуті клемні з’єднання. Контактор працює під навантаженням, при пуску двигуна йде пусковий струм у 5-7 разів вищий за номінальний. Якщо клема протягнута слабко, з часом контакт окислюється, з’являється перехідний опір, клема грітися і в результаті — оплавлений корпус або взагалі вихід контактора з ладу. Момент затяжки для клем LC1D38 зазвичай вказаний в даташиті — десь 2-2,5 Нм, і цим не варто нехтувати.
Де застосовується на практиці
Найчастіше LC1D38 зустрічається в щитах керування насосними станціями (свердловинні насоси середньої потужності, дренажні системи), у вентиляційних установках, для комутації електродвигунів верстатів, конвеєрів, компресорів. Також його використовують у схемах автоматичного вводу резерву (АВР), де потрібно перемикати навантаження між основним і резервним джерелом живлення, хоча для АВР частіше все ж беруть спеціалізовані модулі чи контактори з механічним блокуванням у парі.
У приватних будинках цей контактор рідко потрібен — там навантаження зазвичай менше, і вистачає моделей на 9-25А. А от у невеликому виробничому цеху чи на дачній ділянці з потужним свердловинним насосом LC1D38 — цілком робочий і виправданий вибір.
Контактор надійний, ремонтопридатний (можна замінити котушку окремо від корпусу, є запасні контактні групи), і при правильному підборі та монтажі відпрацьовує роками без нарікань. Головне — не економити на супутніх компонентах типу теплового реле і не плутати артикули при замовленні.
