Ситуація знайома багатьом: вмикаєш болгарку, насос чи компресор — і одразу темрява. Автомат клацнув і відключив лінію ще до того, як двигун встиг розкрутитися. Причина майже завжди в одному — пусковий струм. Але деталі, чому саме так стається у вашому випадку, можуть бути різними, і варто розібратися, перш ніж міняти автомат навмання.
Пусковий струм — головний винуватець
Будь-який електродвигун у момент запуску споживає струм, який у 5–8 разів перевищує номінальний робочий. Це фізика процесу: ротор нерухомий, обмотки статора мають малий опір, і поки двигун не розкрутився до робочих обертів, струм тримається на піку. Триває це десяті долі секунди, максимум секунду-дві для потужних машин, але цього цілком достатньо, щоб автомат сприйняв це як коротке замикання чи перевантаження.
Наприклад, насос на 1,5 кВт номінально споживає близько 7 А, а в момент старту може смикнути 35–50 А. Якщо на лінії стоїть звичайний побутовий автомат з характеристикою B на 10 А — він вибиває миттєво, і це нормальна його реакція, а не несправність.

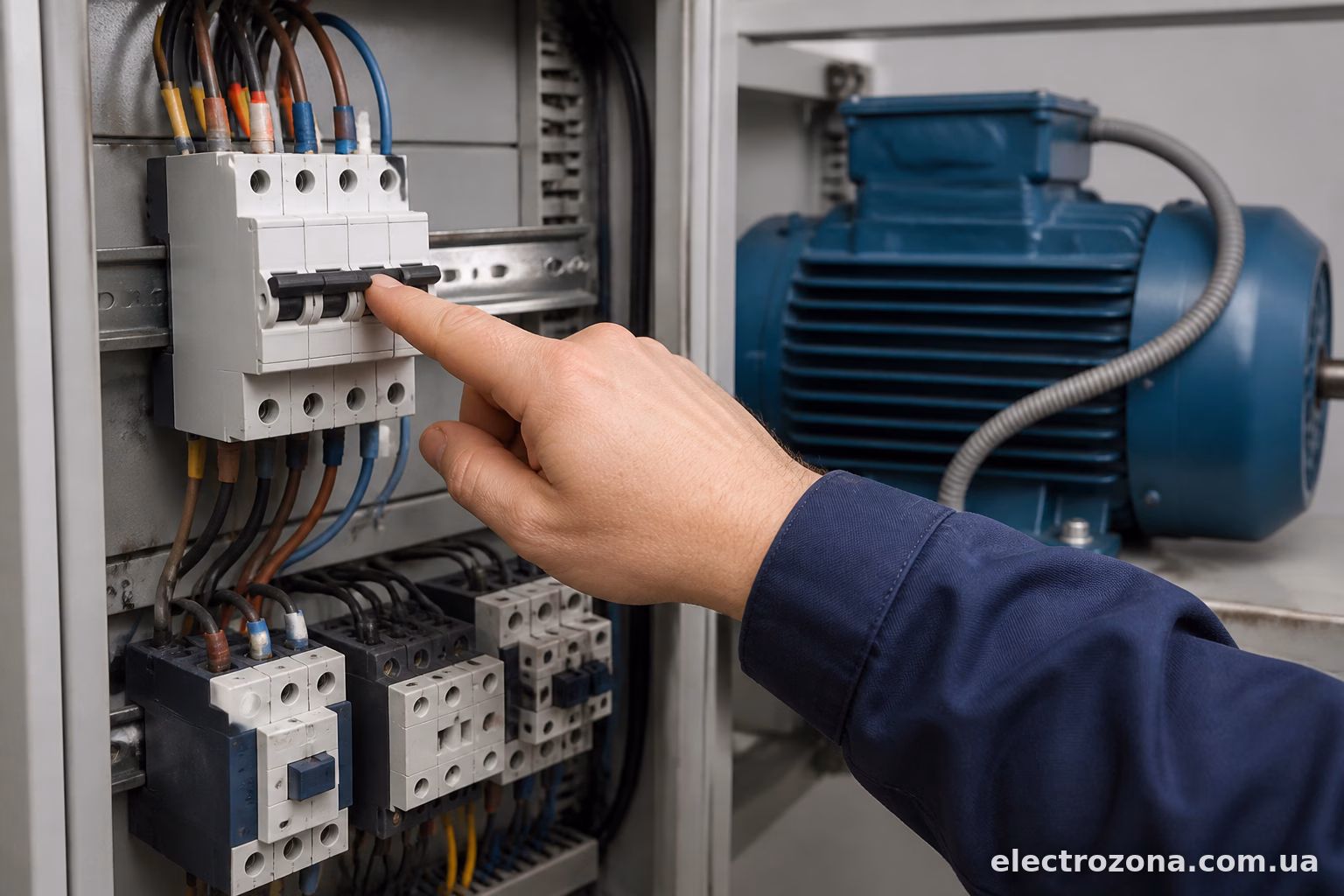

Неправильно підібрана характеристика автомата
Це найпоширеніша причина, і саме з неї варто починати перевірку. Автомати діляться за часом спрацювання електромагнітного розчіплювача:
- Тип B — спрацьовує при перевищенні номіналу в 3–5 разів. Підходить для освітлення, розеток без потужного навантаження.
- Тип C — розрахований на перевантаження в 5–10 разів. Стандартний вибір для двигунів, побутової техніки, кондиціонерів.
- Тип D — витримує кидки струму в 10–20 разів. Ставлять на трансформатори, потужні промислові двигуни, зварювальні апарати.
Якщо електрик під час монтажу поставив тип B на лінію з насосом чи циркулярною пилкою — вибивання майже гарантоване. Рішення просте: заміна на автомат з характеристикою C того ж номіналу. Для особливо потужних двигунів з важким пуском (компресори, підйомники) іноді доводиться ставити D.
Тут важливо не переплутати: заміна характеристики — це не привід ставити автомат з завищеним номіналом струму. Кабель і сам двигун мають захищатися адекватно, інакше ризикуєте пропустити реальне коротке замикання.
Автомат підібраний за замалим номіналом
Буває й так, що характеристика правильна, а от номінал занижений. Ставлять автомат «про запас», орієнтуючись лише на паспортну потужність двигуна, забуваючи про пусковий струм і коефіцієнт запасу.
Формула проста: беремо номінальний струм двигуна, множимо на 1,2–1,5 (запас), і під це значення підбираємо номінал автомата з відповідною характеристикою C або D. Для двигуна 2,2 кВт з номінальним струмом близько 10 А варто ставити автомат на 16 А тип C, а не 10 А.

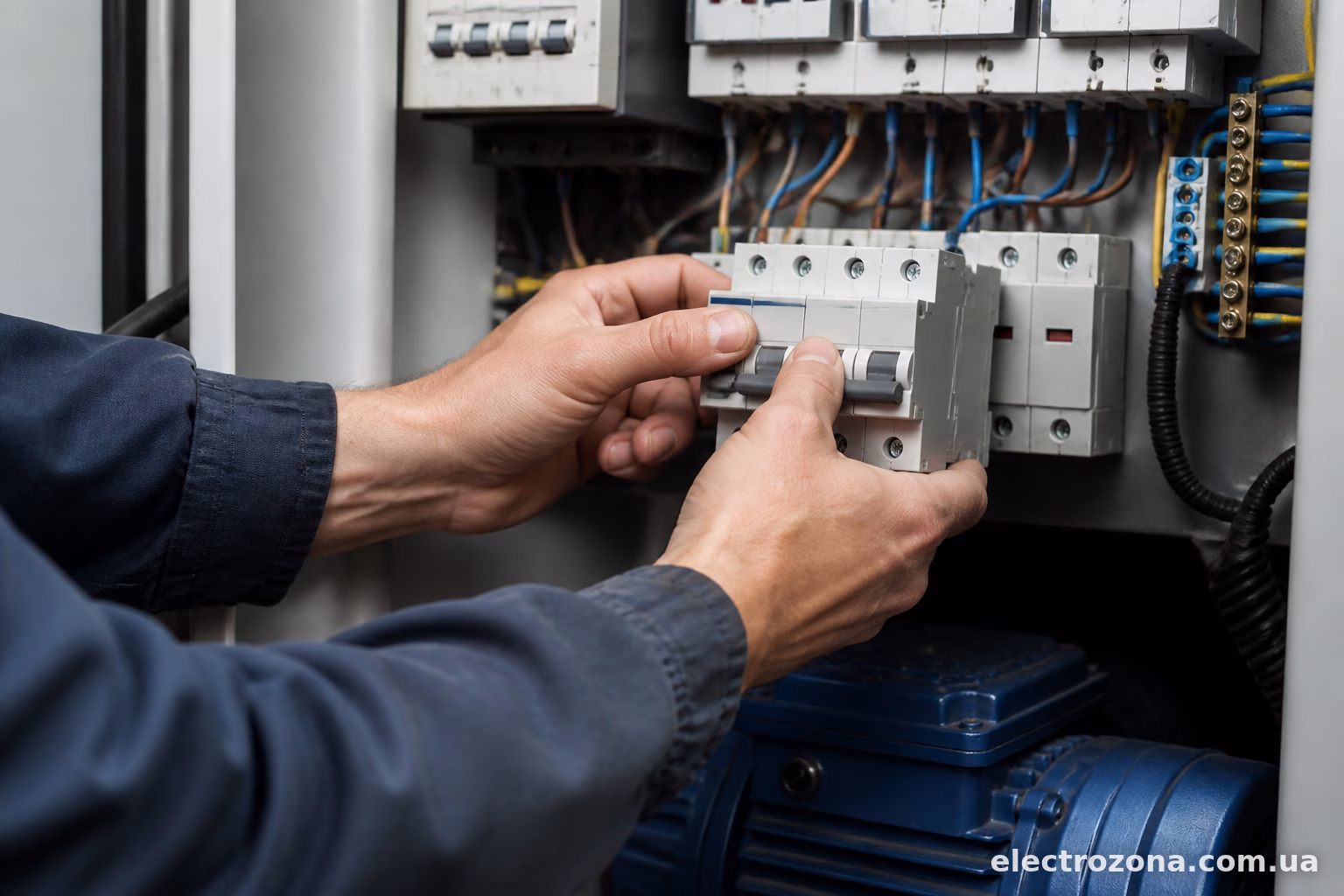

Несправність самого двигуна
Якщо автомат новий, характеристика правильна, а вибиває все одно — проблема, швидше за все, у двигуні. Тут кілька варіантів:
Міжвиткове замикання в обмотці статора. З часом ізоляція проводу зношується, особливо якщо двигун працював у вологих умовах або перегрівався. Замикання між витками створює локальний струм короткого замикання, і автомат реагує миттєво, ще до виходу двигуна на обороти. Перевіряється мультиметром опір обмоток — має бути приблизно однаковим по всіх фазах, різниця понад 5–10% вже сигнал тривоги.
Заклинювання або сильний знос підшипників. Ротору важче обертатися, він потребує більшого струму для розкрутки, і пусковий пік виходить за межі, які може витримати навіть правильно підібраний автомат. Симптом — двигун гуде голосніше звичайного, вал прокручується туго вручну.
Пробій ізоляції на корпус. Тут вже картина інша: вибиває не тільки автомат, а й УЗО, якщо воно стоїть на лінії. Це прямий сигнал нести двигун на діагностику або перемотку.
Проблема з пусковим конденсатором
Для однофазних асинхронних двигунів (циркулярки, невеликі насоси, побутові компресори) пусковий конденсатор — критичний елемент. Якщо він втратив ємність або пробитий, двигун не може нормально розігнатися, застряє в пусковому режимі і тягне підвищений струм значно довше, ніж має бути. Автомат в такому разі вибиває не миттєво, а через секунду-другу після ввімкнення — характерна ознака саме конденсаторної проблеми.
Заміна конденсатора коштує копійки порівняно з перемоткою двигуна, тому це варто перевірити в першу чергу для однофазної техніки.
Слабкий контакт або окислені клеми
Банальна, але часта причина. У місці підключення кабелю до автомата чи клемної колодки з часом окислюється контакт, збільшується перехідний опір. При запуску двигуна, коли струм найбільший, на цьому контакті виникає локальний нагрів і додаткове падіння напруги, що іноді провокує спрацювання захисту, особливо якщо автомат вже трохи «постарів» і чутливість його трохи змістилася.
Варто раз на рік-два перевіряти протяжку клем на щитку, особливо на лініях з потужним обладнанням. Дешева профілактика, яка економить нерви.

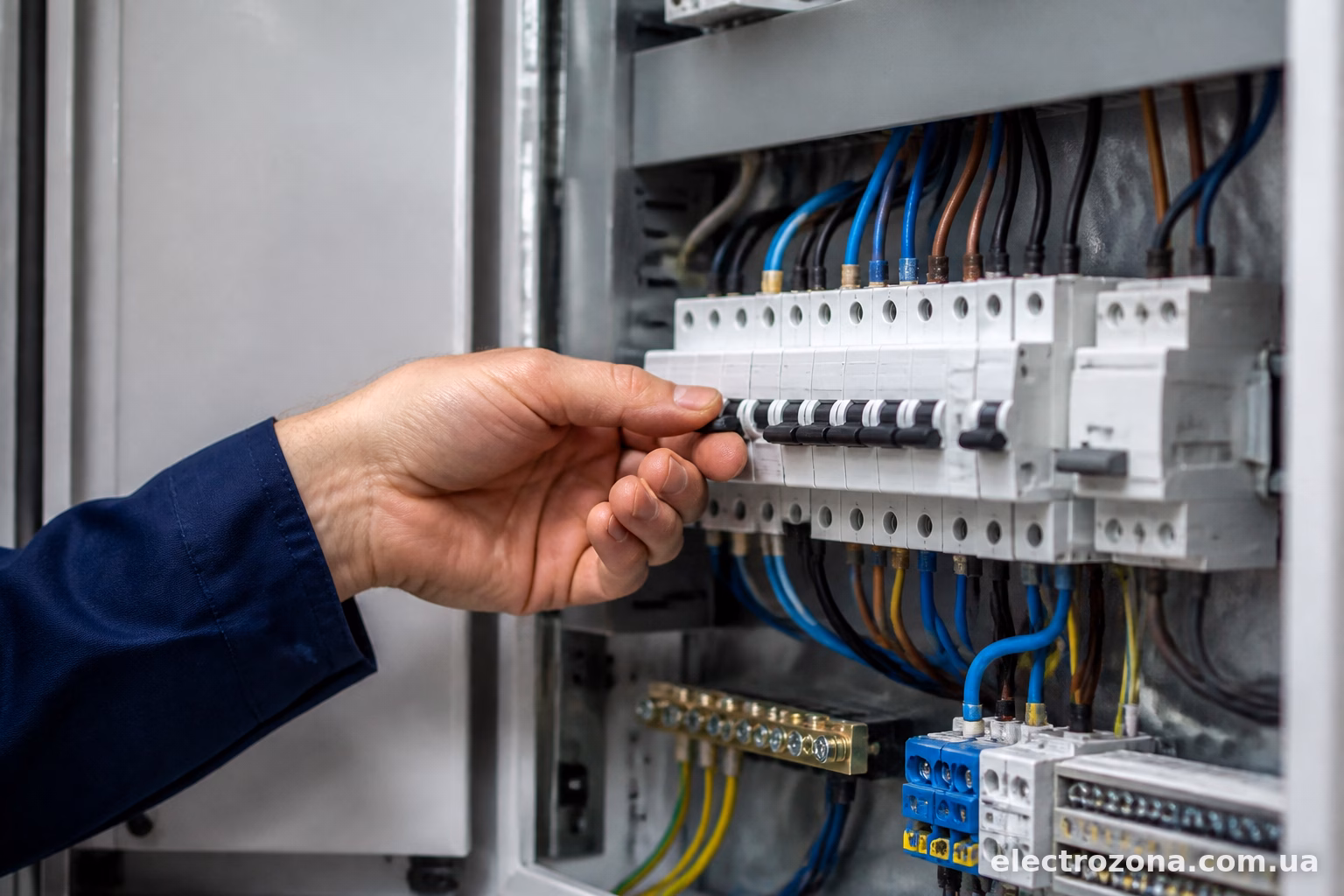

Застарілий або пошкоджений автомат
Автомати теж мають ресурс. Після кількох тисяч спрацювань пружинний механізм розчіплювача може «просісти», і поріг спрацювання зміщується в бік меншої чутливості до кидків струму. Якщо автомат стоїть років 10-15 і почав вибивати частіше, ніж раніше, при тому ж навантаженні — це привід його просто замінити, навіть якщо зовні він виглядає справним.
Як діагностувати причину покроково
- Перевірте маркування автомата — характеристику (B, C, D) і номінал струму.
- Якщо характеристика неправильна — замініть на C відповідного номіналу під потужність двигуна.
- Якщо вибиває і після заміни — виміряйте опір обмоток двигуна мультиметром на предмет міжвиткового замикання.
- Для однофазних двигунів перевірте пусковий конденсатор — візуально на здуття корпусу і виміряйте ємність, якщо є прилад.
- Прокрутіть вал двигуна вручну — має обертатися легко, без заїдань.
- Перевірте протяжку всіх контактів на щитку, включно з підключенням самого автомата.
Якщо після всіх перевірок автомат все одно вибиває — варто звернутися до майстра з електровимірювальними приладами. Іноді проблема ховається глибше, наприклад у пускозахисному реле трифазного двигуна або в самому силовому кабелі, який має занижений переріз для такого навантаження.
Коротко про підбір автомата під конкретний двигун
Практичний орієнтир для типових побутових двигунів: для потужності до 1,5 кВт зазвичай достатньо автомата 16 А тип C, для 2,2–3 кВт — 20–25 А тип C, для потужніших промислових установок краще консультуватися з електриком і рахувати пусковий струм за паспортом конкретної моделі двигуна. Універсальної таблиці тут немає, бо коефіцієнт пускового струму залежить від конструкції двигуна і способу пуску — прямий, через плавний пуск чи частотний перетворювач.
Вибивання автомата при старті двигуна — це майже завжди діагностичний сигнал, а не просто прикрий збіг. Іноді вирішується заміною автомата на пару хвилин, іноді вимагає перемотки чи заміни двигуна. Головне — не ігнорувати повторювані спрацювання і не намагатися вирішити проблему автоматом з завищеним номіналом, бо це вже питання безпеки проводки, а не комфорту.
