Фотореле — це той пристрій, який позбавляє вас необхідності вручну вмикати й вимикати ліхтар над ганком чи прожектор на подвір’ї. Стемніло — світло увімкнулось. Розвиднілось — вимкнулось. Але щоб воно спрацьовувало саме тоді, коли треба, а не о 6 вечора влітку чи не блимало через фари сусідської машини, налаштування потрібно виставити правильно. Розберемось, як це зробити на практиці.
Як влаштоване фотореле і що там взагалі можна налаштувати
Усередині корпусу фотореле стоїть фоторезистор (датчик освітленості), реле та невелика плата з регулятором. Саме регулятор — це і є та ручка або гвинт з позначкою LUX, яку крутять, підлаштовуючи чутливість.
У більшості побутових моделей (ФР-601, ФР-602, аналоги від IEK, EKF, ETI) регулювання зводиться до одного параметра — порогу спрацювання за освітленістю. Виставляється він в діапазоні приблизно від 2 до 2000 люкс. Чим менше значення, тим темніше має стати надворі, щоб реле спрацювало. Чим більше — тим раніше, ще при сутінках, ввімкнеться світло.
Деякі більш просунуті моделі мають ще й таймер затримки — щоб реле не клацало миттєво від випадкового спалаху світла (фари, блискавка, ліхтарик перехожого), а чекало кілька секунд перед тим, як приймати рішення.

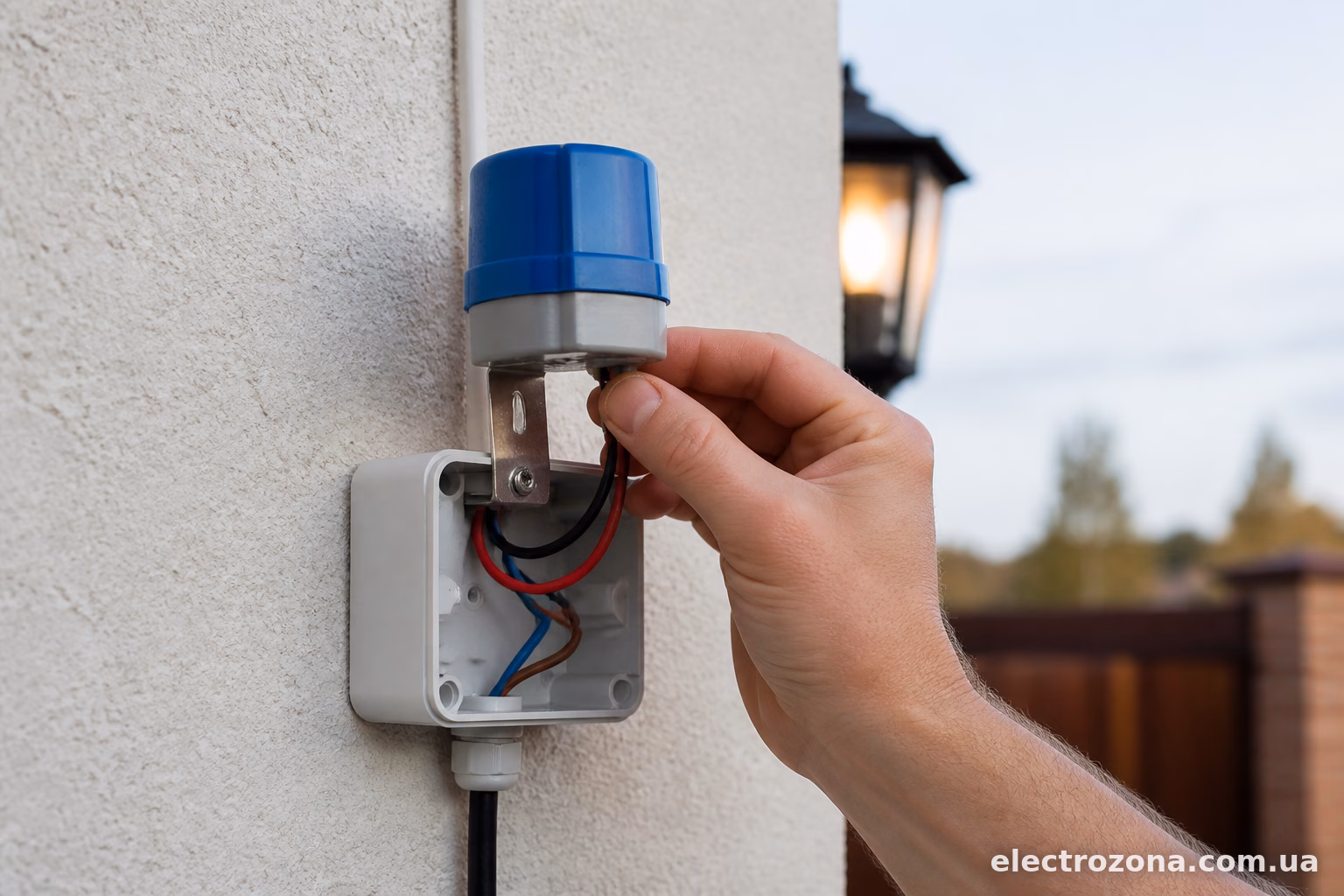

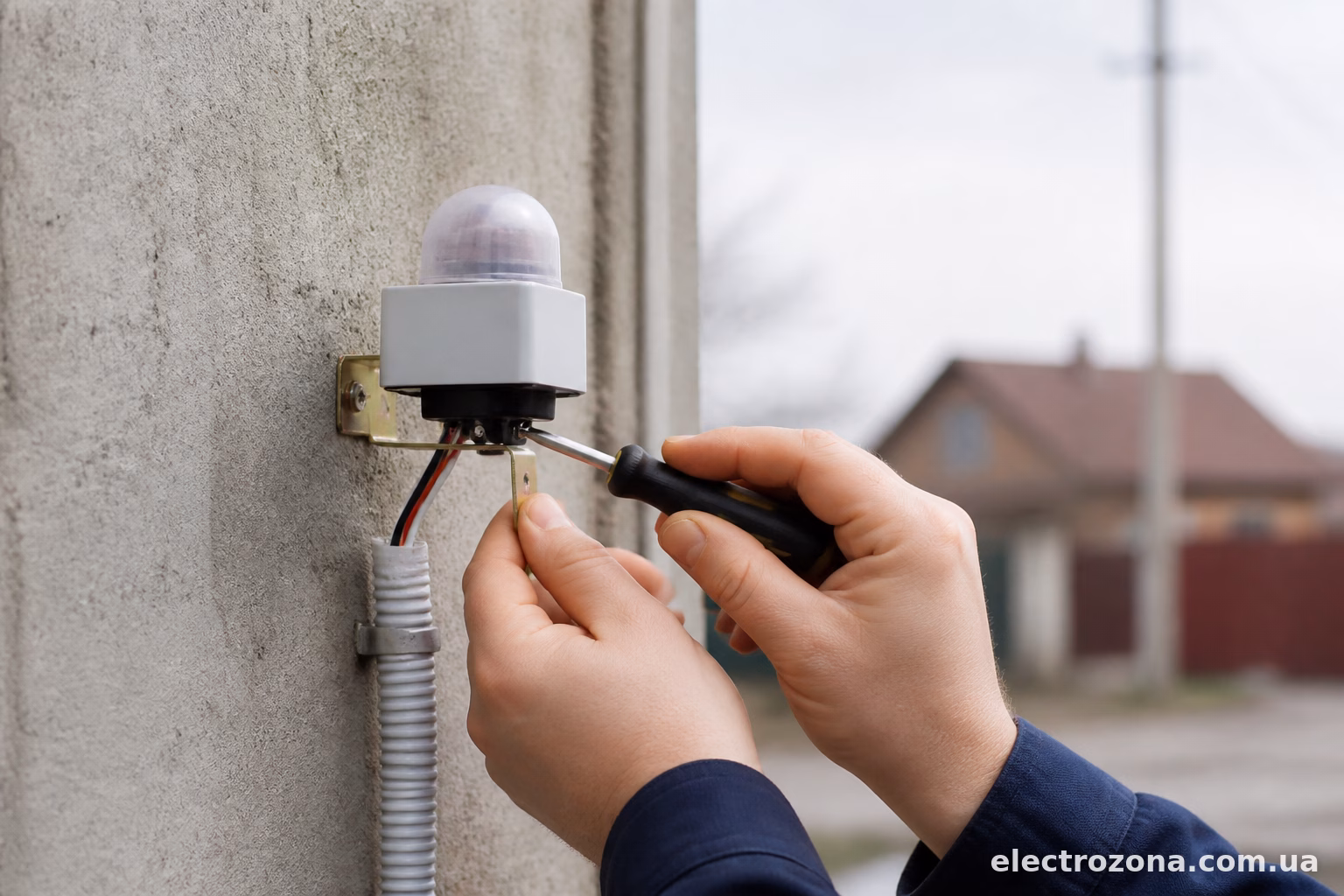

Підключення — коротко про головне
Перш ніж говорити про налаштування, варто переконатись, що фотореле підключене правильно, бо часто “не працює” виявляється саме проблемою монтажу, а не регулювання.
Типова схема проста: фаза заходить на клему з позначкою L (або “вхід”), з реле виходить фаза на навантаження — тобто на світильник. Нуль на реле зазвичай не заводиться взагалі, він йде напряму від щитка до лампи, минаючи фотореле. У деяких моделях є клема N — тоді нуль таки заводять через прилад, це вказано в інструкції до конкретної моделі.
Датчик має “дивитись” у бік неба або принаймні в напрямку, звідки надходить природне світло, і не повинен освітлюватись тим самим ліхтарем, яким керує. Це поширена помилка — фотореле встановлюють поруч зі світильником, і воно ловить власне світло лампи, через що виникає ефект миготіння: увімкнулось, побачило світло від лампи, вимкнулось, знову стемніло — увімкнулось.

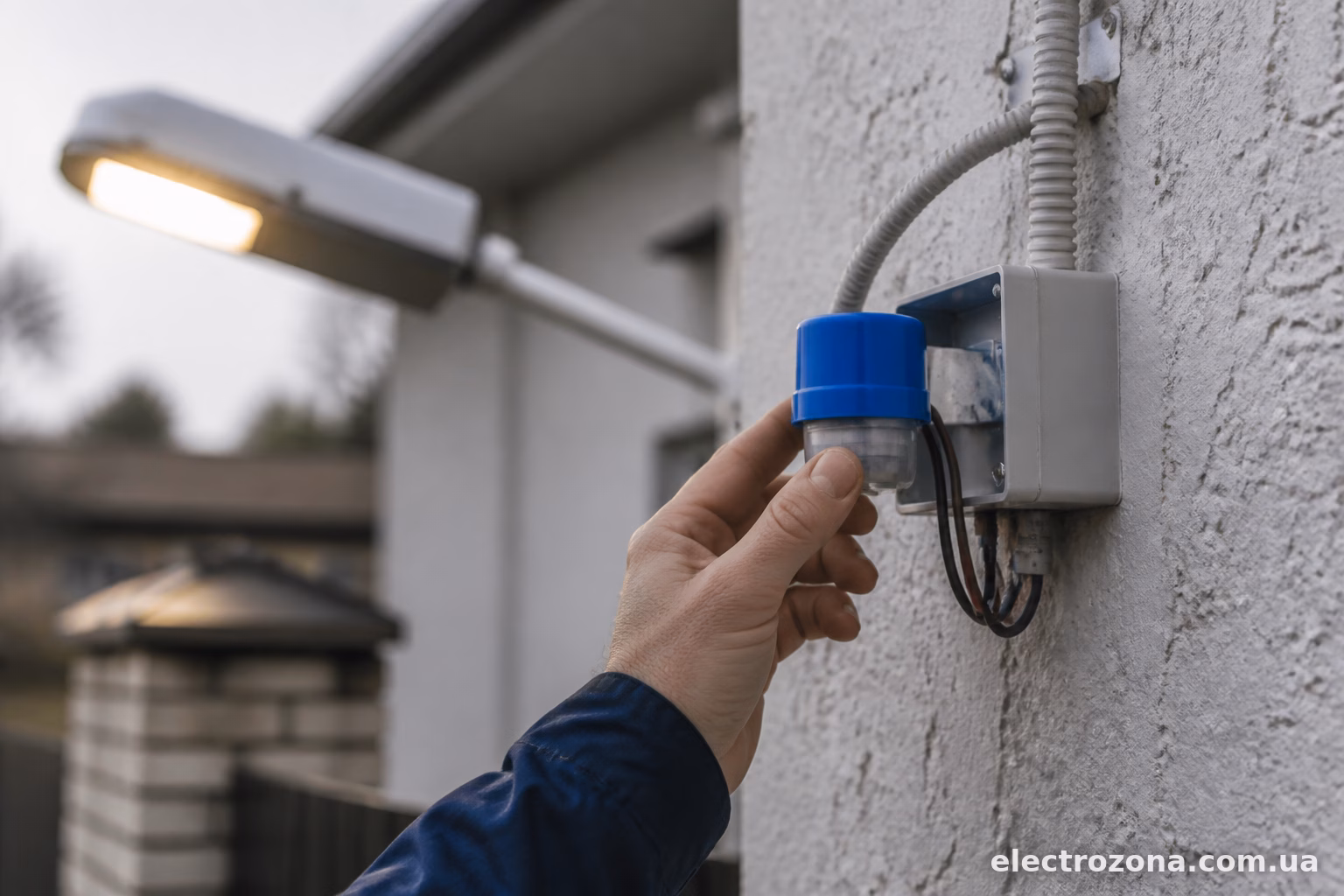

Налаштування чутливості (порогу спрацювання)
Це основне, заради чого взагалі крутять регулятор.
На платі знаходиться потенціометр з позначками MIN і MAX або цифрами люкс. Логіка така:
- положення ближче до MIN (низькі значення, 2–10 люкс) — реле спрацює тільки в майже повній темряві;
- положення ближче до MAX (500–2000 люкс) — реле реагуватиме вже на легкі сутінки, ще завидна.
Для вуличного освітлення на прибудинковій території оптимальний діапазон — десь 10–20 люкс. Це той момент, коли природного світла вже недостатньо для комфортного пересування, але ще не зовсім темно. Якщо виставити занадто чутливо (велике значення), світло буде вмикатись ще о 18:00 влітку, коли сонце ще високо, просто через хмару, що на мить закрила його.
Налаштовувати найзручніше ввечері, безпосередньо спостерігаючи момент спрацювання. Крутите регулятор поступово, чекаєте, коли реле клацне (часто чутно легкий щиголь), і на цьому зупиняєтесь. Наступного вечора можна ще підкоригувати на око — здалось занадто рано чи пізно, крутнули на чверть оберту в потрібний бік.
Важливий нюанс: не всі моделі мають лінійну шкалу з поділками. У дешевих китайських аналогах часто просто написано “+” і “-” без конкретних значень люкс, і доводиться орієнтуватись виключно на власні спостереження за кілька вечорів.
Затримка вмикання і чому вона рятує від хибних спрацювань
Якщо фотореле стоїть біля дороги, під’їзної доріжки або просто в місці, де вночі періодично проїжджають машини, фари можуть на секунду “обдурити” датчик — реле вирішить, що настав день, і вимкне світло, а через кілька секунд знову увімкне. Це і дратує, і скорочує ресурс лампи через часті перемикання.
Тут допомагає таймер затримки, якщо він є в моделі. Виставляється затримка зазвичай 5–30 секунд — реле чекає це підтвердження зміни освітленості, перш ніж перемкнутись. У найпростіших моделях без таймера цю проблему частково вирішує сам монтаж — датчик розміщують так, щоб він не “бачив” дорогу напряму, а дивився більше в бік неба чи в затінену від фар зону.
До речі, схожа проблема виникає взимку зі снігом — яскравий білий сніг відбиває багато світла навіть у сутінках, і фотореле може вважати, що ще недостатньо темно, хоча насправді вже вечір. У такому разі доводиться трохи зменшувати поріг чутливості (виставляти більше люкс), щоб компенсувати це відбиття.

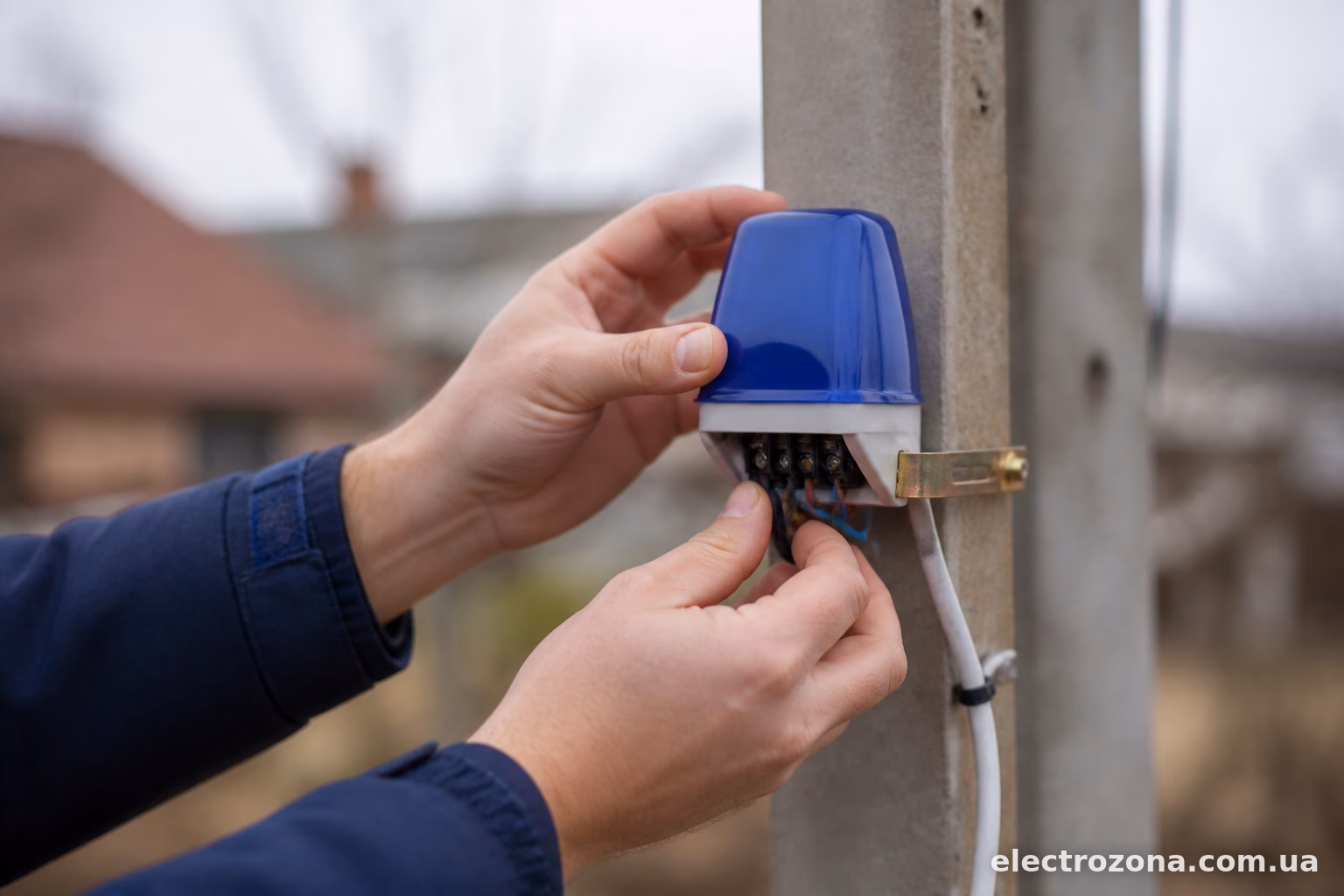

Типові проблеми при налаштуванні
Світло вмикається занадто пізно або взагалі не вмикається вночі — найчастіше причина в тому, що поріг виставлений на дуже низьке значення люкс, або датчик засмічений, запилений чи заліплений павутинням. Фоторезистор — деталь чутлива, і навіть тонкий шар пилу на прозорому ковпачку суттєво знижує чутливість.
Реле вмикається зарано, ще при денному світлі — тут або переплутана позиція регулятора (крутили не в той бік), або датчик затінений деревом, дахом чи стіною, і в місці його встановлення завжди трохи темніше, ніж загалом надворі.
Світло блимає, вмикається-вимикається кілька разів поспіль — класична ознака того, що фотореле бачить власне світло від керованого ним світильника. Рішення — рознести датчик і лампу фізично, або встановити на датчик невеликий козирок, що прикриває його від прямого світла зверху чи збоку від самого світильника.
Взагалі не реагує на зміну освітленості — варто перевірити напругу на клемах мультиметром і переконатись, що реле не вийшло з ладу. Фоторезисторні датчики служать довго, але не вічно, особливо ті, що постійно на вулиці під дощем і морозом — вологозахист у бюджетних моделей часто так собі, попри заявлений клас IP44.
Кілька практичних порад з власного досвіду
Якщо світильник встановлюється вперше, краще одразу брати фотореле з окремим виносним датчиком на дроті, а не вбудованим у корпус самого приладу. Так датчик можна розмістити з північного боку будинку, де на нього не потрапляє пряме сонячне світло вранці чи ввечері, і показання будуть стабільнішими.
Не варто ставити фотореле поруч із зовнішніми джерелами штучного освітлення сусідів чи вуличними ліхтарями — це теж збиває налаштування, реле може довше “не бачити” темряву через сторонню засвітку.
Раз на сезон (навесні і восени) варто протирати ковпачок датчика від пилу й павутиння — це буквально хвилинна справа, яка позбавляє від необхідності знову крутити регулятор.
Якщо на об’єкті кілька світильників, які мають вмикатись одночасно, а фотореле розраховане на одне навантаження — використовують його в парі з контактором чи магнітним пускачем: фотореле керує котушкою контактора, а той вже комутує основне навантаження. Це заодно убезпечує саме фотореле від перевантаження, бо його контакти зазвичай розраховані на невеликий струм, максимум 6–10 А.
Налаштування фотореле — справа не складна, але потребує трохи терпіння і кількох вечорів спостереження. Немає універсальної цифри “правильного” положення регулятора — все залежить від конкретного місця встановлення, оточення, наявності інших джерел світла поруч. Головне — розуміти логіку роботи датчика, і тоді підібрати оптимальний режим вийде методом проб буквально за пару днів.
