Датчик руху — штука зручна: заходиш у під’їзд, гараж чи комору, а світло вже саме увімкнулось. Не треба намацувати вимикач у темряві з пакетами в руках. Підключити його самостійно цілком реально, якщо розібратись у схемі і не плутати фазу з нулем.
Що таке датчик руху і як він працює
Найпоширеніший тип — інфрачервоний (PIR-датчик). Він реагує на тепловипромінювання тіла людини чи тварини, яке рухається в зоні його огляду. Всередині стоїть піроелектричний сенсор і лінза Френеля, яка розбиває простір на секції — саме тому датчик краще ловить рух “упоперек”, а не той, що йде прямо на нього.
Є ще мікрохвильові датчики — вони працюють за принципом радара, “бачать” крізь тонкі перегородки і мають більший радіус дії. Але для квартири чи будинку зазвичай вистачає звичайного PIR — він дешевший і достатньо чутливий.
Конструктивно датчик має три контакти:
- L — фаза (вхід);
- N — нуль;
- L’ (іноді позначають як OUT або LOAD) — вихід на навантаження, тобто на лампу.
Що знадобиться для підключення
Перед тим як лізти в стіну чи розпаяну коробку, підготуй:
- сам датчик руху (для більшості кімнат вистачає моделі на 500-1000 Вт навантаження);
- індикаторну викрутку або мультиметр;
- клеми або скрутки з ізоляцією (WAGO — найзручніший варіант);
- ізоляційну стрічку;
- дриль, якщо кріпити на стіну чи стелю;
- саморізи або дюбелі з комплекту датчика.
Обов’язково знеструмте лінію на щитку — вимкніть автомат, який відповідає за освітлення в потрібній кімнаті. Перевірте індикаторкою, що напруги дійсно немає, перш ніж торкатись проводів.
Базова схема підключення без вимикача
Найпростіший варіант — коли датчик повністю замінює звичайний вимикач і керує лампою самостійно.
Схема виглядає так: фаза з мережі йде на клему L датчика, нуль з мережі — прямо на лампу (минаючи датчик), а з виходу датчика (L’) провід іде на фазний контакт патрона лампи.
По суті, датчик розриває і замикає фазу так само, як звичайний вимикач, тільки робить це автоматично залежно від того, є рух чи ні.
Мінус цієї схеми — якщо датчик вийде з ладу або його треба буде відрегулювати без демонтажу, світло взагалі не увімкнеться, поки не полагодиш. Для коридору чи туалету це не критично, а от для вітальні вже незручно.
Схема з паралельним вимикачем
Практичніший варіант — коли поруч зі стельовим датчиком лишається звичайний вимикач, і можна керувати світлом вручну, ігноруючи автоматику.
Тут потрібен перемикач “датчик/ручний режим” або звичайний прохідний вимикач, підключений паралельно виходу датчика. Логіка проста: якщо замкнути ланцюг вручну через вимикач, лампа загориться незалежно від того, що “думає” датчик руху.
Це зручно, коли, наприклад, ти сидиш у кімнаті, не рухаєшся довго (дивишся фільм чи щось читаєш), а датчик через відсутність руху вирубає світло. Ручний вимикач в такому разі рятує ситуацію.
Багато сучасних моделей датчиків руху вже мають вбудований режим “ручного” ввімкнення через тумблер на корпусі — тоді окремий вимикач взагалі не потрібен.
Підключення декількох ламп одразу
Якщо датчик має достатню потужність навантаження (перевірте паспортні дані — зазвичай це 300-1200 Вт для ламп розжарювання, менше для LED), можна підключити кілька світильників паралельно.
Всі лампи з’єднуються між собою по нулю і по фазі, а вихід датчика L’ розводиться на всі точки фази одночасно через клемну колодку. Головне — не перевищити допустиме навантаження, особливо якщо стоять потужні галогенові прожектори.
Для LED-освітлення варто врахувати пусковий струм — у момент увімкнення діодні лампи споживають більше, ніж у робочому режимі. Якщо датчик розрахований “впритул” по потужності, він може деградувати швидше або клацати нестабільно.
Куди встановлювати датчик
Розташування впливає на те, наскільки коректно спрацьовує автоматика.
Для коридору чи сходової клітки датчик найкраще ставити на висоті 2-2,5 метра, спрямувавши зону охоплення вздовж проходу. Якщо повісити його прямо над дверима і людина йде прямо на нього — чутливість буде гірша, ніж коли рух іде збоку.

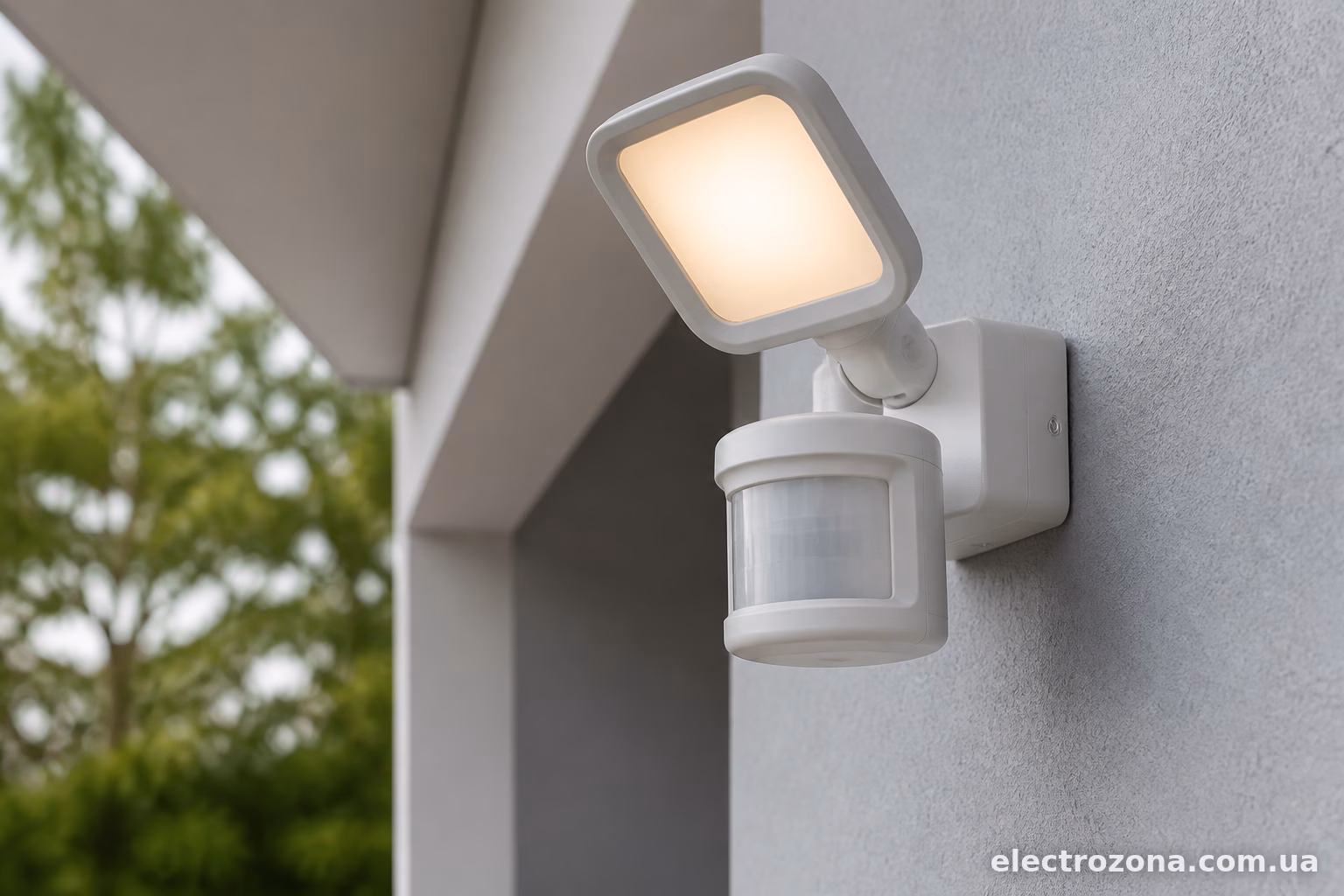

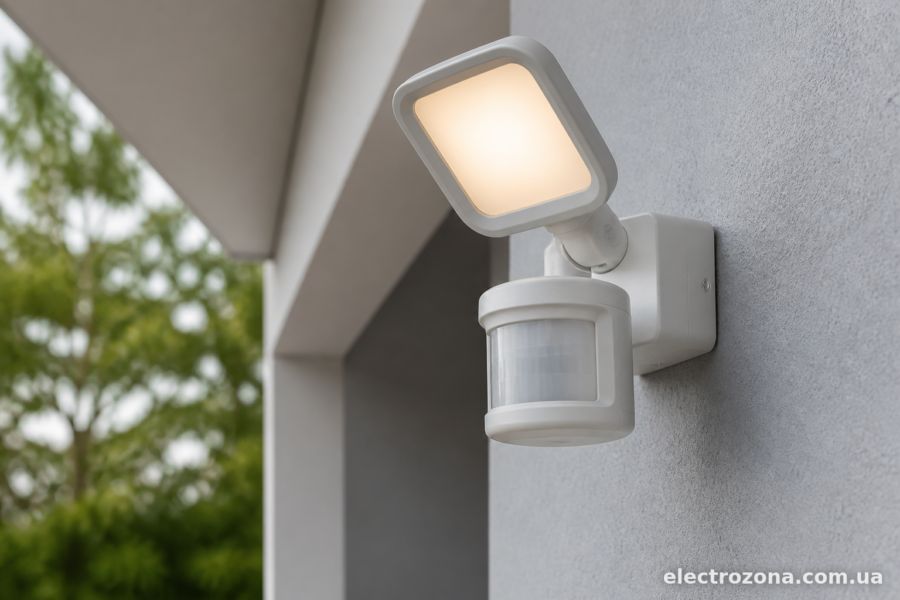

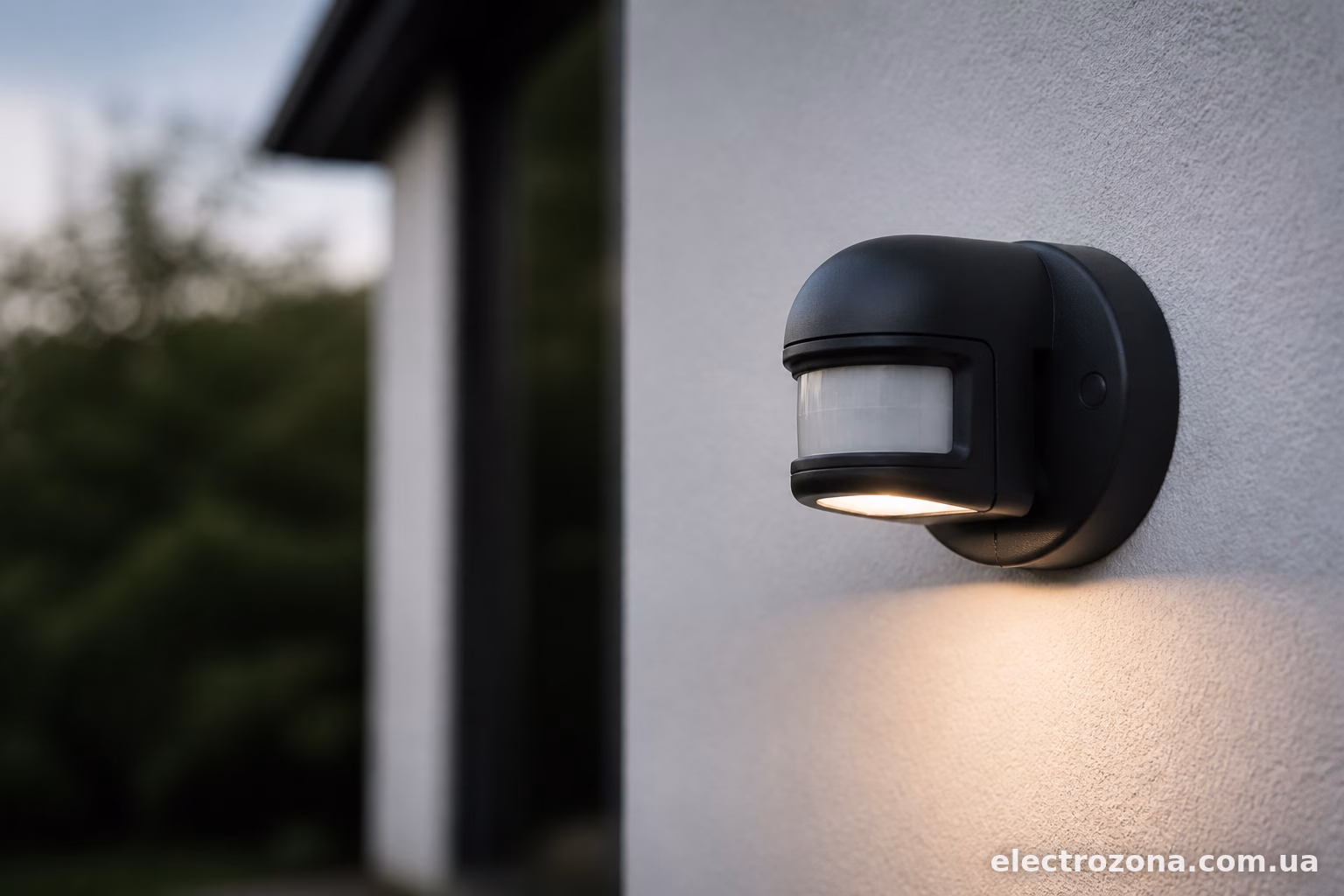

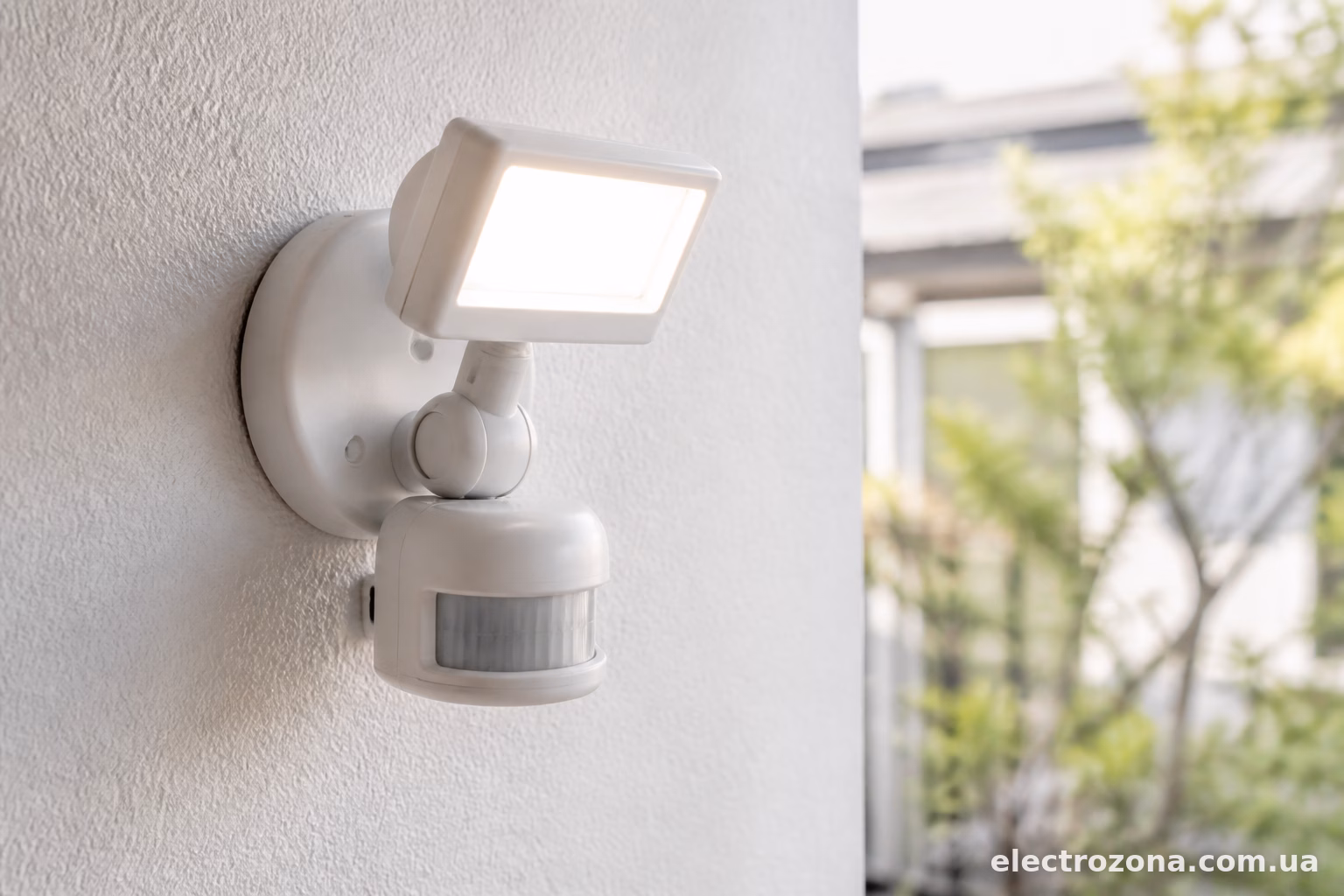

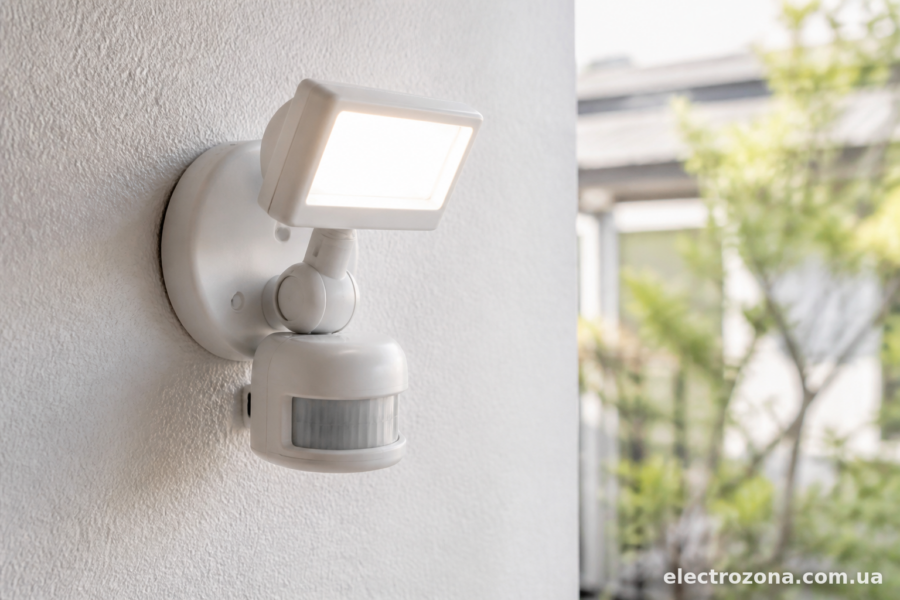

На вулиці (над ганком, гаражем) варто брати датчик з захистом IP44 і вище — звичайний “квартирний” варіант швидко вийде з ладу від вологи чи морозу.
Уникайте встановлення поряд із батареями опалення, кондиціонерами чи вентиляційними отворами — потоки теплого повітря можуть провокувати хибні спрацювання, і лампа буде блимати без видимої причини.
Типові проблеми та як їх вирішити
Лампа не вмикається взагалі. Найчастіше причина — переплутана фаза і нуль, або погано затиснуті клеми. Перевірте індикаторкою, чи є фаза на вході датчика.
Світло блимає без явної причини. Може заважати протяг, рух штор, тварини в кімнаті або сонячні промені, що змінюють освітленість швидко (для датчиків з функцією “день/ніч”). Спробуйте зменшити чутливість регулятором SENS на корпусі — він зазвичай є на всіх побутових моделях.
Лампа гасне занадто швидко. Це регулюється таймером TIME на датчику — крутилка виставляє час затримки від кількох секунд до 10-15 хвилин. Для коридору вистачає 1-2 хвилин, для гаража можна поставити довше.
Датчик спрацьовує вдень, коли світло і так є. За це відповідає регулятор LUX — він визначає поріг освітленості, при якому датчик взагалі реагує на рух. Виставте нижче значення, щоб датчик “спав” при денному світлі.
Лампа блимає постійно з інтервалом у кілька секунд. Часто причина в тому, що потужність підключеного навантаження перевищує паспортну для датчика, або лампа несумісна за типом (деякі LED-драйвери погано працюють з релейним комутуванням датчиків).
Кілька практичних порад
Якщо купуєте датчик для вуличного освітлення, беріть модель з широким діапазоном робочих температур — дешеві китайські варіанти часто відмовляють вже при -10°C.
Для приміщень з високою стелею (більше 4 метрів) орієнтуйтесь на моделі з великим кутом огляду (160-360°) і хорошою дальністю — інакше зона реагування буде занадто малою.
Якщо плануєте керувати одразу кількома групами світильників або хочете гнучкіші сценарії (наприклад, різна яскравість вдень і вночі), варто розглянути розумні реле чи контактори з підтримкою датчиків руху через окремий канал — це вже більш просунутий рівень автоматизації, ніж прямий “датчик-лампа”.
Підключення датчика руху — не найскладніша електромонтажна задача, якщо розібратись у трьох контактах і не забувати про знеструмлення лінії перед роботою. Головне — правильно підібрати місце встановлення і не полінуватись налаштувати чутливість та таймер під конкретне приміщення, інакше або будете постійно бігати регулювати, або світло взагалі перестане нормально спрацьовувати.
