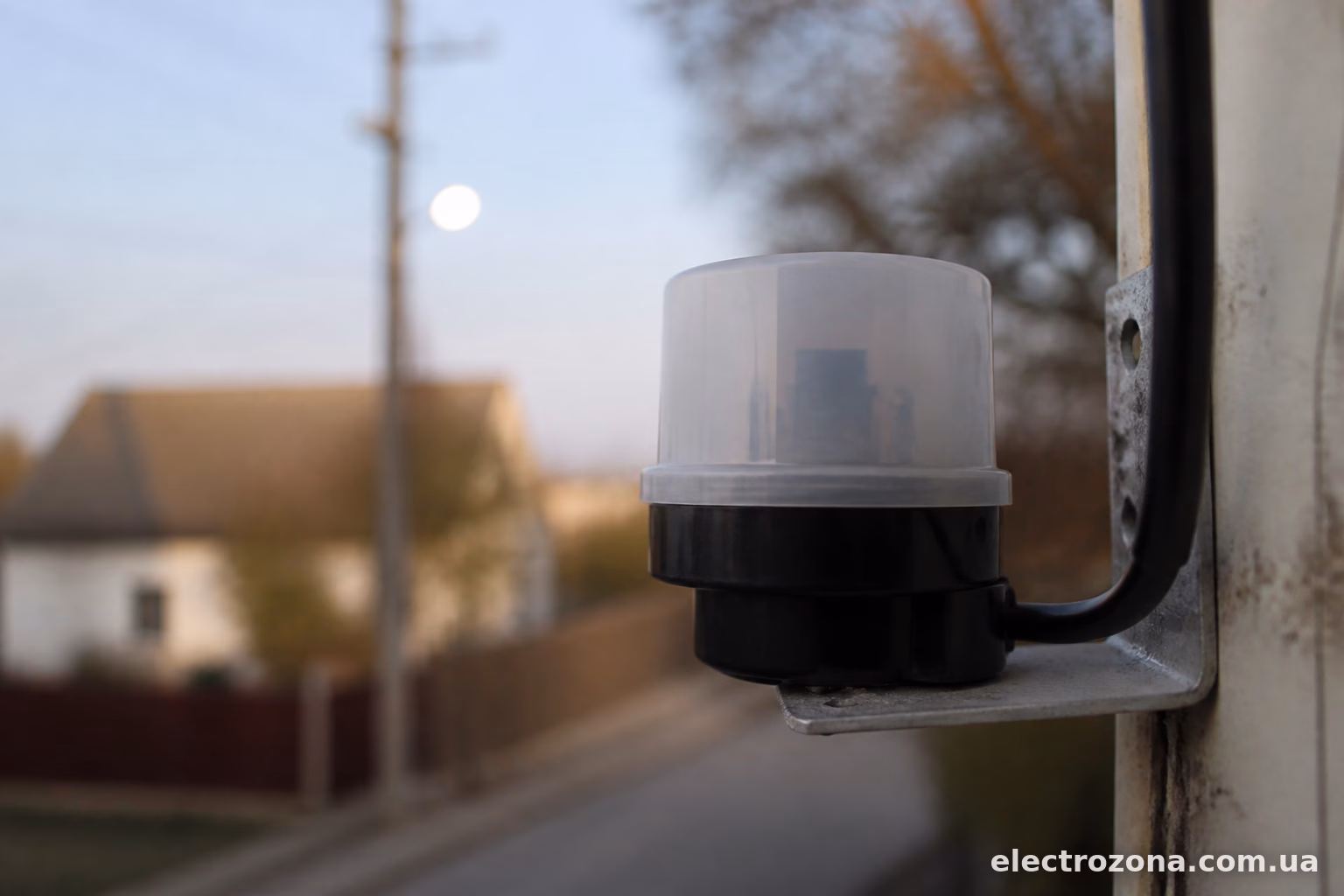

Ввечері лампа спалахує вчасно, а зранку чомусь продовжує горіти, хоча сонце вже давно встало. Знайома ситуація для тих, хто ставив вуличне освітлення на автомат через фотореле. Найчастіше причина банальна — забруднений або неправильно спрямований датчик. Але буває й гірше: пробитий симістор, зношені контакти реле, або взагалі бракована партія китайського фотореле, яке просто не витримало сезону.
Розберемось детально, що саме ламається і як це перевірити самому, без виклику електрика.
Датчик засвічений або забруднений
Найпростіша й найпоширеніша причина. Фотоелемент — це маленьке віконечко, зазвичай на верхній частині корпусу фотореле. Пил, павутиння, бруд від дощу з пилюкою, а взимку ще й іній чи сніг — усе це заважає датчику “бачити” світло.
Реле вирішує, що надворі темно, бо на фотоелемент просто не потрапляє достатньо світла. Виглядає це так: лампа горить цілу добу, ніби реле взагалі не працює.
Перевірка проста — протріть датчик сухою ганчіркою або м’якою щіткою. Якщо фотореле встановлено на стовпі чи під дахом, гляньте, чи не затуляє його гілка дерева, вивіска чи новий козирок, який поставили сусіди. Буває, що восени датчик відкритий і чистий, а навесні його вже накрило молодим листям — і людина губиться, чому раптом перестало нормально працювати те, що працювало без нарікань півроку.

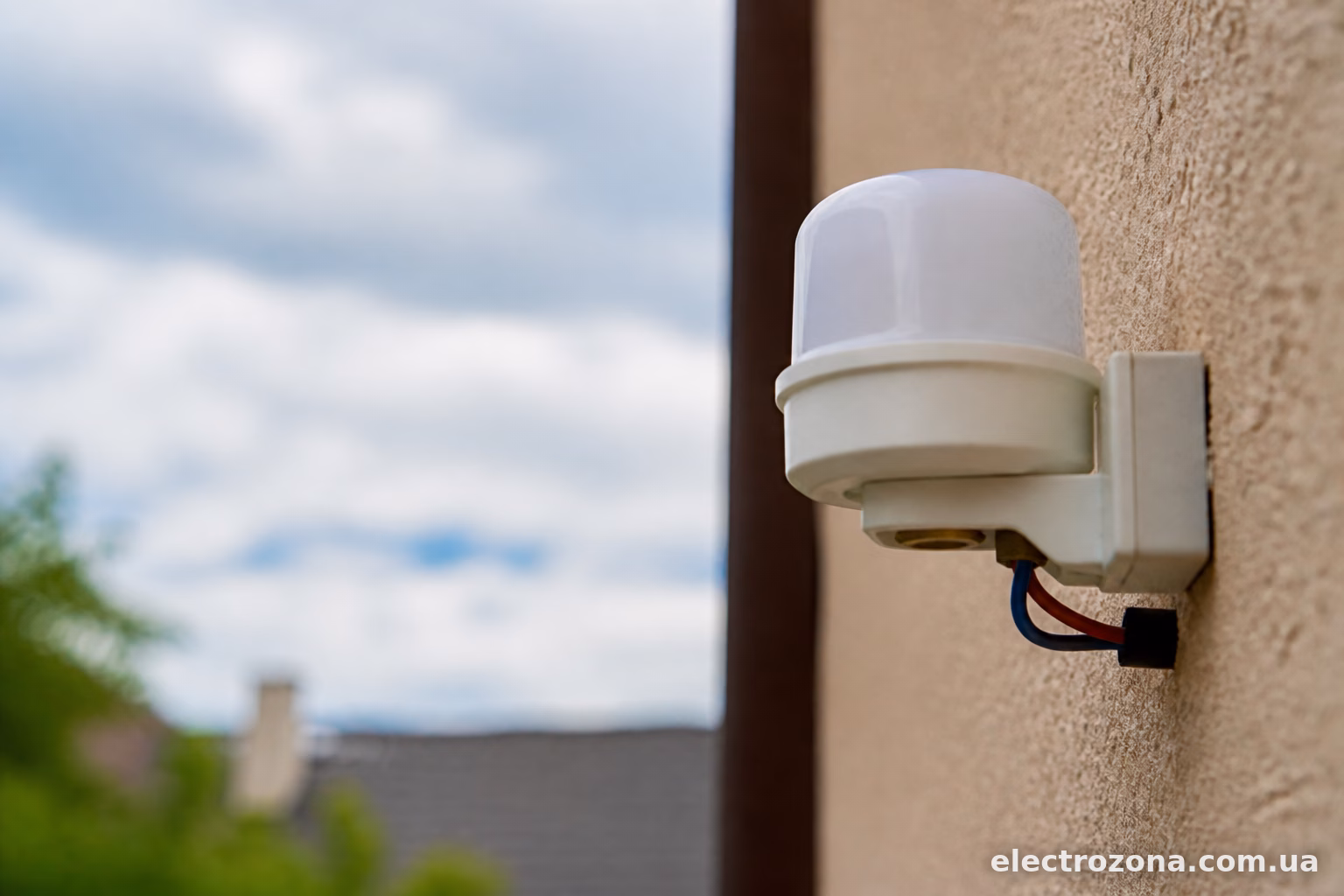

Неправильне розташування щодо джерел світла
Друга по частоті причина — фотореле “бачить” не сонце, а щось інше. Класика: датчик встановили поруч із лампою, яку він же й контролює. Вночі лампа вмикається, її світло потрапляє на сусідній фотоелемент іншого світильника (або навіть свого власного через відбиття), і система плутається.
Вдень усе начебто нормально, лампа не горить. А от чому вона не вимикається — це вже питання не денного, а нічного режиму, хоча симптоми часто плутають між собою. Якщо ж мова саме про денний час, і лампа горить весь день, перевірте — чи не спрямований датчик у тінь. Тінь від будівлі, паркан, густа крона — фотореле бачить постійний морок і тримає світло увімкненим цілодобово.
Рішення тут не в заміні деталей, а у виборі місця. Датчик потрібно ставити там, де він отримує природне освітлення без перешкод — з відкритим небом, подалі від штучних джерел світла і тіні.
Пробитий симістор або залипле реле
Ось де вже йдеться про фізичну поломку, а не про забруднення чи монтаж.
Всередині фотореле стоїть або електромагнітне реле (клацає, чутно звук), або симістор (працює безшумно, електронний ключ). Обидва варіанти з часом можуть вийти з ладу, особливо якщо фотореле дешеве і працює на межі своєї потужності.
Симптом такий: лампа горить постійно, незалежно від рівня освітлення, і навіть якщо закрити датчик рукою або шматком тканини — нічого не змінюється. Це означає, що контакти всередині “залипли” в замкнутому положенні, або симістор пробитий і пропускає струм наскрізь, ігноруючи керуючий сигнал.
Перевірити нескладно: візьміть непрозорий предмет, повністю закрийте фотоелемент і зачекайте секунд 10-15 (більшість реле мають невелику затримку спрацювання, щоб не реагувати на короткочасні тіні — від хмари чи птаха). Якщо лампа не вимикається навіть у повній темряві — фотореле несправне, потрібна заміна.

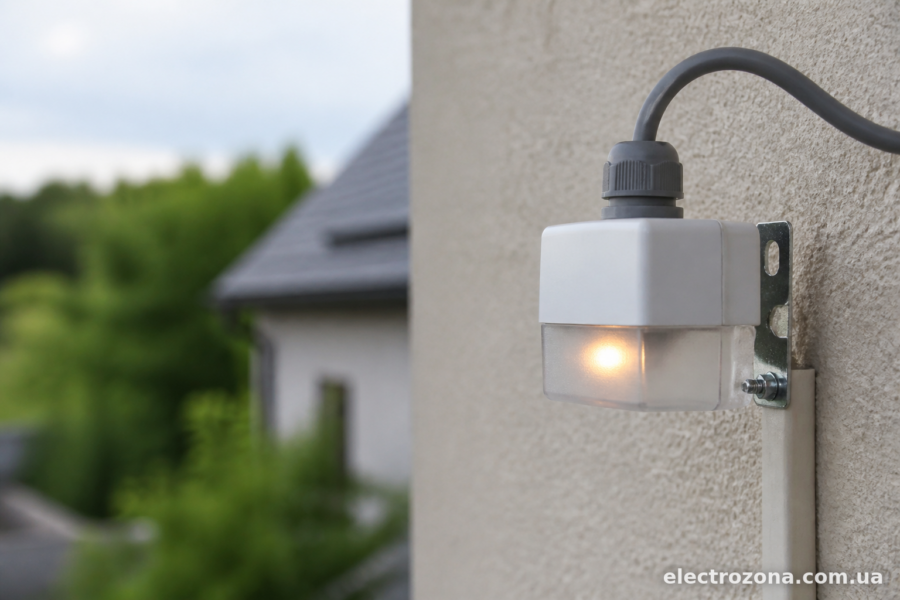

Перевантаження по потужності
Дуже поширена помилка при виборі фотореле — беруть модель на 10А, а підключають кілька потужних прожекторів сумарно на 15-16А. Спочатку все працює нормально, а через кілька місяців контакти всередині реле підгорають від постійного перевантаження.
Підгорілі контакти можуть залипати в замкнутому стані — звідси і постійне світло вдень. Це, по суті, той самий симістор чи механічне реле з попереднього пункту, тільки причина поломки інша — не заводський брак, а неправильний підбір під навантаження.
Якщо у вас стоїть кілька потужних світильників, краще ставити фотореле не напряму на навантаження, а через проміжний контактор чи магнітний пускач. Тоді фотореле лише керує котушкою контактора (споживання мізерне), а сам контактор вже комутує потужне навантаження. Це і надійніше, і термін служби фотореле збільшується в рази.
Проблеми з проводкою або схемою підключення
Буває, що фотореле саме по собі справне, а проблема в тому, як його підключили.
Типова помилка — переплутана фаза і нуль на вході-виході, або підключення без урахування схеми конкретної моделі. У більшості фотореле є три виводи: фаза вхідна, фаза вихідна на навантаження, і нуль. Якщо переплутати місцями фазу навантаження з входом, реле може працювати нестабільно або взагалі не реагувати на рівень освітленості правильно.
Ще один момент — деякі старі або дешеві моделі чутливі до перепадів напруги в мережі. Якщо напруга в мережі гуляє, скачки можуть впливати на логіку роботи електронної начинки фотореле, збиваючи налаштування чутливості.
Варто звірити схему підключення з інструкцією до конкретної моделі — вона зазвичай є на корпусі або в паспорті виробу.

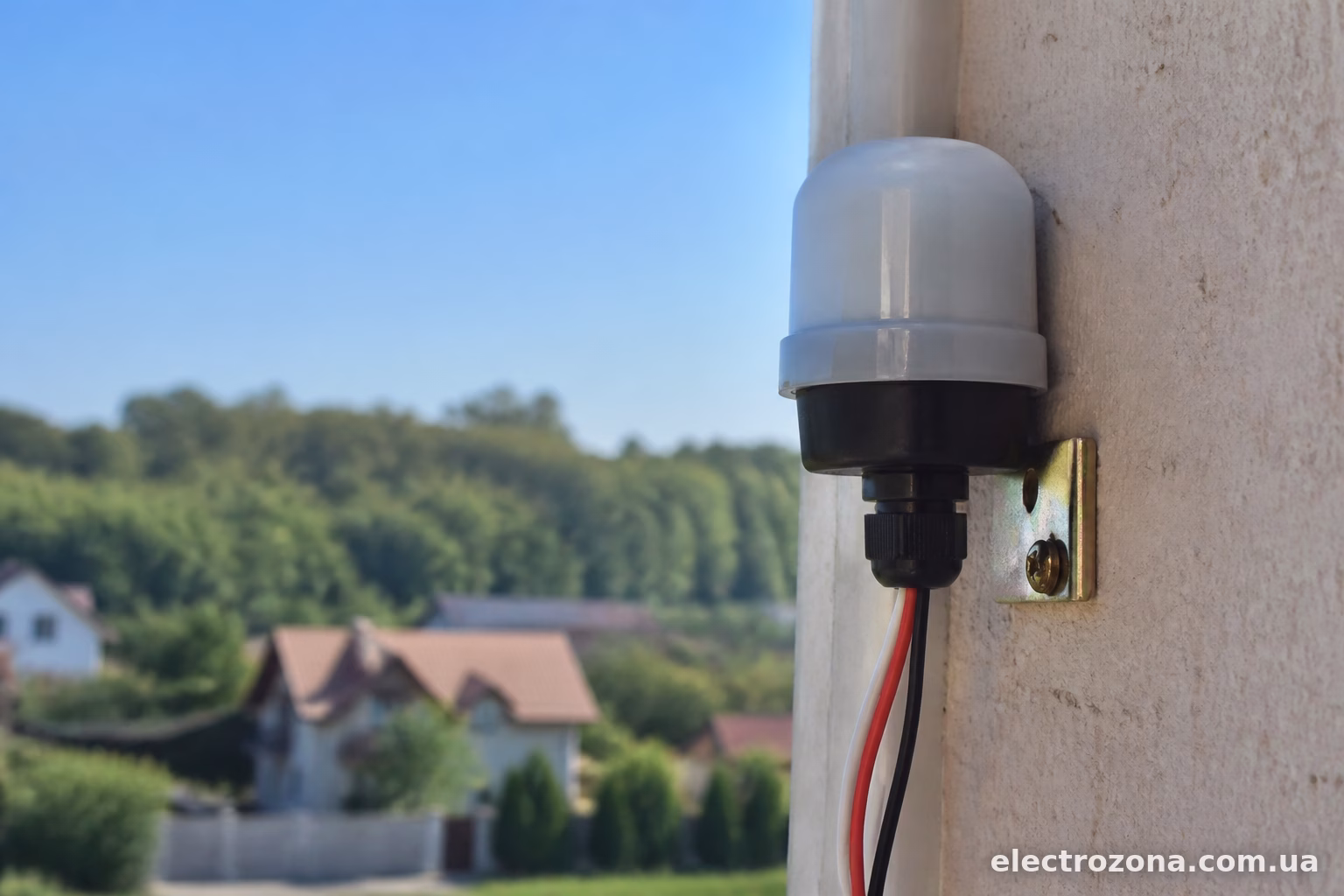

Неправильно виставлена чутливість (поріг спрацювання)
У деяких моделях фотореле, особливо в тих, що з регулюванням, є маленький потенціометр — крутилка, яка відповідає за поріг чутливості до освітлення. Якщо цей поріг виставлений неправильно (наприклад, крутилку хтось випадково зачепив під час обслуговування), реле може реагувати не на реальний рівень денного світла, а на якийсь інший, набагато нижчий поріг, який фактично ніколи не досягається протягом дня в похмуру погоду.
Простими словами: реле “думає”, що для вимкнення потрібно набагато яскравіше світло, ніж є насправді вдень, особливо якщо на вулиці хмарно, туман або йде дощ. У сонячний день лампа вимикається нормально, а в похмурий — продовжує горіти цілий день, бо реле недостатньо “впевнене”, що вже світло.
Рішення — знайти на корпусі регулятор чутливості (зазвичай позначений як LUX або схожим написом) і покрутити його в бік меншого порогу спрацювання, тобто щоб реле реагувало на менший рівень освітлення як на “достатньо світло, можна вимикати”.
Термін служби вичерпано
Як і будь-яка електроніка, фотореле не вічне. Середній термін служби бюджетних моделей — 2-4 роки при щоденній роботі на вулиці, під впливом перепадів температур, вологи, ультрафіолету. Дорожчі, промислові варіанти витримують довше, до 7-10 років, але теж не назавжди.
Якщо фотореле відпрацювало вже кілька років, і раптом почало дивачити — вмикатись невчасно, не вимикатись вдень, клацати без причини — це може бути просто природне зношення компонентів всередині. У такому випадку простіше і дешевше купити нове, ніж намагатись відремонтувати старе, тим більше що коштують базові моделі недорого.
Що робити, якщо жоден варіант не підійшов
Якщо перевірили чистоту датчика, розташування, закривали фотоелемент рукою і лампа все одно горить — залишається два варіанти: або міняти фотореле повністю, або перевіряти всю схему підключення мультиметром, шукаючи обрив чи коротке замикання в проводці до навантаження.
Іноді простіше й дешевше поставити нове фотореле відразу, ніж витрачати час на діагностику старого, особливо якщо мова про пристрій вартістю 100-150 гривень. А ось якщо стоїть дорожча промислова модель з додатковими функціями (наприклад, астротаймер), тоді вже варто розбиратися детальніше, бо викидати таке шкода.
Головне — не залишати проблему без уваги. Лампа, яка горить цілодобово, це не тільки зайві витрати на електроенергію, а й швидше зношення самої лампи чи прожектора через постійне навантаження без відпочинку.
