Як налаштувати затримку реле часу

Реле часу — штука проста на вигляд, але коли доходить до реального налаштування, більшість людей губиться серед потенціометрів, DIP-перемикачів і незрозумілих скорочень на корпусі. А даремно — розібратись тут можна за 10 хвилин, якщо знати логіку.

Затримка часу — це проміжок, на який реле відкладає спрацювання контактів після подачі сигналу або, навпаки, після його зникнення. Використовують це в вентиляції, освітленні під’їздів, керуванні насосами, автоматиці котелень і навіть у побутових щитках — наприклад, щоб світло у ванній вимикалось не одразу, а через хвилину після того, як людина вийшла.

Навіщо взагалі потрібна затримка

Найчастіші сценарії, де реле часу реально рятує ситуацію:

вентилятор у санвузлі працює ще кілька хвилин після вимкнення світла — щоб волога встигла вивітритися;
насос вмикається із затримкою після спрацювання датчика тиску, щоб уникнути гідроударів;
підсвітка сходів або ганку горить рівно стільки, скільки потрібно людині, щоб пройти;
компресор або двигун стартує не одразу, а через паузу — це знижує навантаження на мережу при одночасному пуску кількох споживачів.

Кожен із цих випадків вимагає свого типу затримки. І ось тут якраз і починається плутанина.

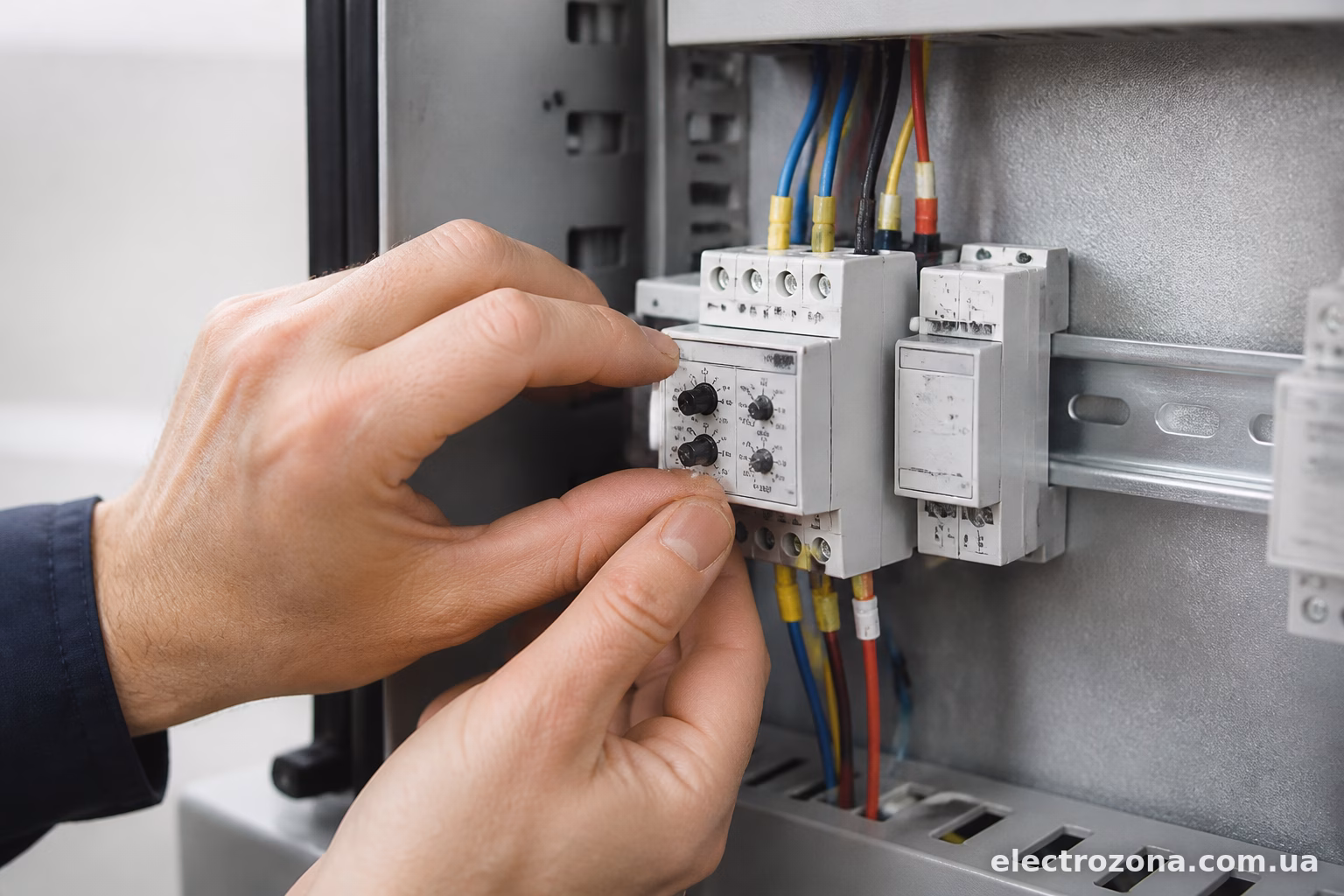

Типи затримки — в чому різниця

Перш ніж крутити регулятори, треба зрозуміти, який режим роботи закладено у вашому реле. Бо якщо переплутати — результат буде протилежний очікуваному.

Затримка на включення (ON-delay). Сигнал подається — реле чекає заданий час — і тільки потім замикає контакти. Класика для насосів чи двигунів, які не повинні стартувати миттєво.

Затримка на виключення (OFF-delay). Контакти замикаються одразу, а от розмикаються — із затримкою після зникнення керуючого сигналу. Саме цей режим ставлять для вентиляторів у санвузлах чи підсвітки коридорів.

Циклічний режим (мигання). Реле почергово вмикає і вимикає навантаження з певним інтервалом. Використовують для сигналізації, ілюмінації, іноді для періодичного поливу.

Одноразовий імпульс. Реле спрацьовує на короткий фіксований час і саме вимикається, незалежно від того, чи довго тримали кнопку. Підходить для доводчиків дверей, автоматичних воріт.

Більшість недорогих реле, типу РВО, РВП або аналогів F&F (наприклад PR-1 чи PR-2), мають перемикач режимів — часто це маленький важілець або DIP-перемикач на передній панелі. Без правильного вибору режиму весь подальший підбір часу буде марним.

Як фізично налаштувати час затримки

Тут все залежить від конкретної моделі, але принцип у більшості однаковий.

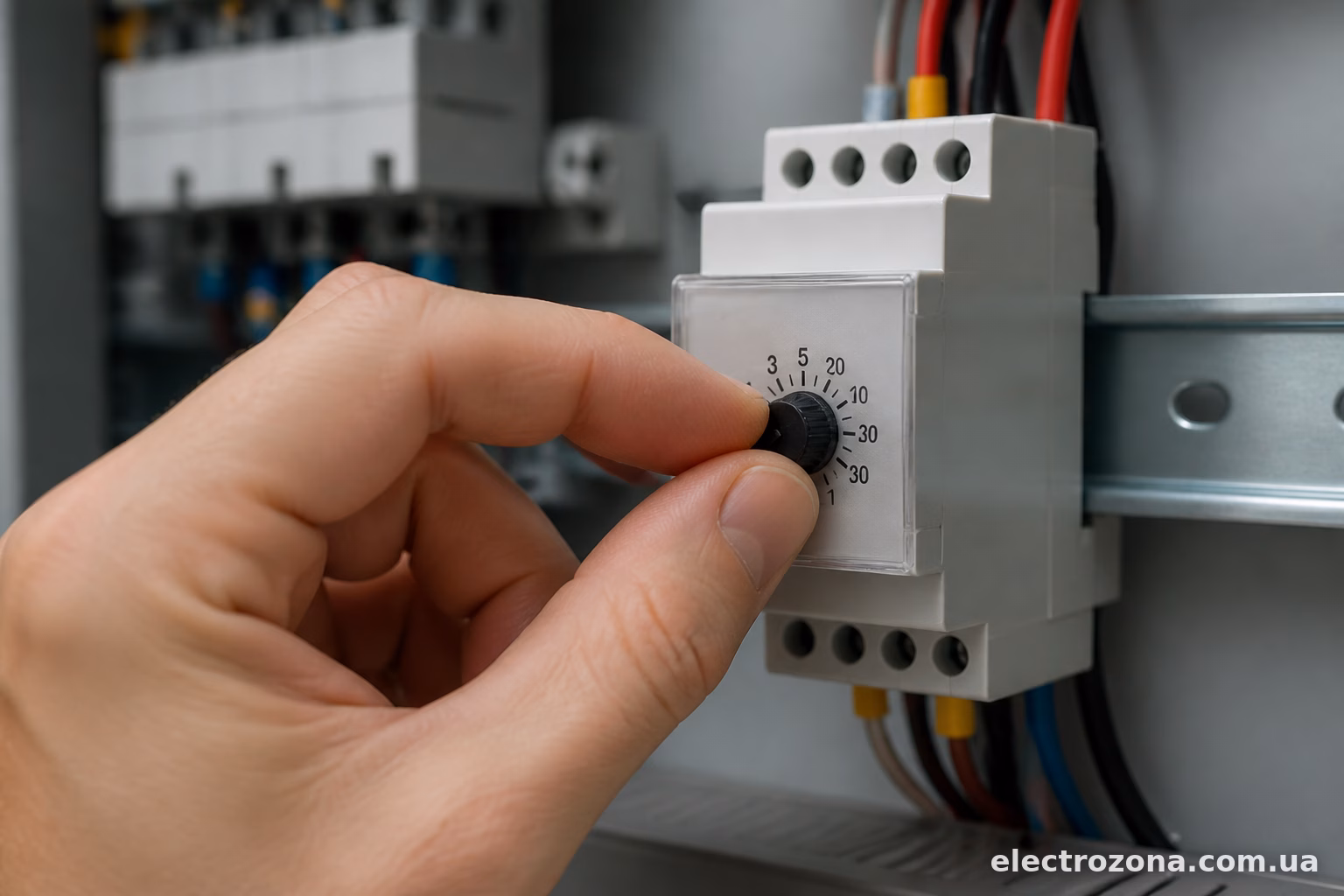

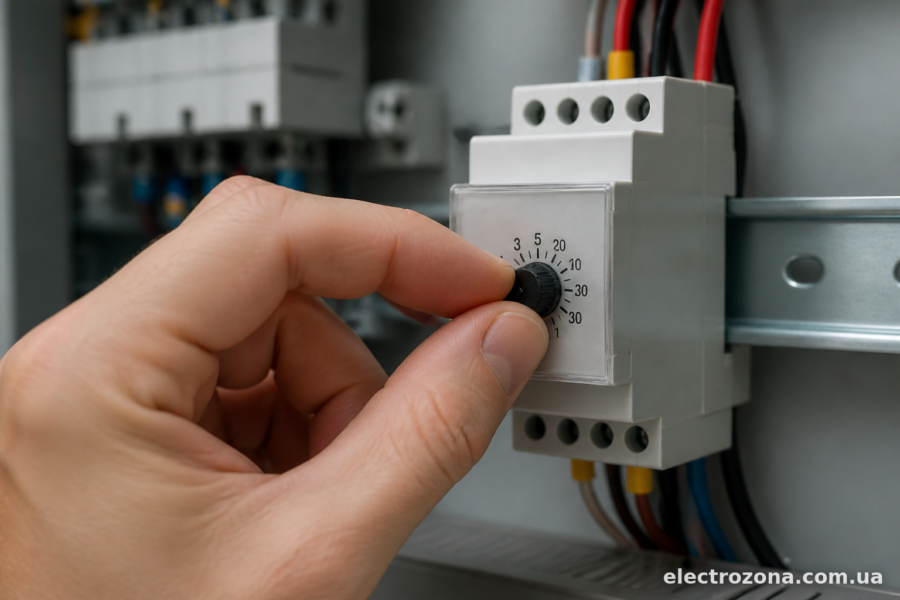

Реле з потенціометром

Найпоширеніший варіант у побутовому сегменті. На передній панелі — крутилка (потенціометр) з поділками, іноді з підписами діапазонів: 1–10 сек, 10–60 сек, 1–10 хв і так далі. Поруч зазвичай є перемикач діапазону — це окремий важілець або перемикач, який визначає, в яких межах працює основна крутилка.

Порядок дій простий:

Виберіть потрібний діапазон часу (секунди, хвилини, години — залежно від моделі).
Поверніть потенціометр приблизно на потрібне значення, орієнтуючись на шкалу.
Подайте живлення й перевірте фактичний час спрацювання секундоміром.
Скоригуйте положення регулятора, якщо реальний час відрізняється від очікуваного.

Тут варто одразу сказати чесно: шкали на дешевих реле — річ умовна. Вони орієнтовні, і реальне спрацювання може відрізнятись на 10–20%. Тому перевірка секундоміром — не забаганка, а необхідність, особливо якщо затримка критична для процесу (наприклад, у автоматиці насосної станції).

Реле з DIP-перемикачами

Більш точний варіант, часто зустрічається у промислових моделях (наприклад, деякі реле Finder серії 11 чи 88, або ABB CT-серії). Тут час задається комбінацією маленьких перемикачів — кожен відповідає за певне значення в двійковій чи десятковій системі. У документації до конкретної моделі завжди є таблиця відповідності положень перемикачів і часу затримки.

Незручність у тому, що без інструкції розібратись практично неможливо — комбінацій багато, і кожен виробник робить по-своєму. Тому інструкцію краще не викидати одразу після розпакування, а сфотографувати або зберегти PDF.

Цифрові реле з дисплеєм

Найзручніший варіант для точного налаштування. Час вводиться кнопками, значення відображається на екрані — жодних здогадок по шкалі. Такі реле (наприклад, ONI OR-PL чи промислові моделі Omron H3CR) дозволяють задавати час з точністю до секунди чи навіть десятої секунди, а деякі — ще й обирати одиниці виміру: секунди, хвилини, години.

Мінус — ціна. Але якщо затримка впливає на технологічний процес чи безпеку обладнання, переплата виправдана.

Підключення реле для роботи із затримкою

Логіка налаштування без правильного підключення не спрацює. Типова схема для реле часу — це живлення на котушку (клеми А1-А2) і навантаження через вихідні контакти (зазвичай позначені як 15-16-18 або 11-12-14, залежно від виробника).

Для затримки на включення живлення подається на реле — і воно одразу починає відлік. По завершенні часу замикаються нормально розімкнені контакти, через які й вмикається навантаження — лампа, вентилятор, пускач двигуна.

Для затримки на виключення трохи інша логіка: навантаження живиться через контакти, які замкнуті одразу при подачі сигналу, а розмикаються тільки після паузи, коли керуючий сигнал зникає (наприклад, вимикач світла розімкнувся).

Тут важливий нюанс: якщо переплутати клеми живлення з клемами навантаження — реле або не спрацює взагалі, або спалить котушку. На корпусі завжди є маркування, і краще звірятись з ним, а не з пам’яттю.

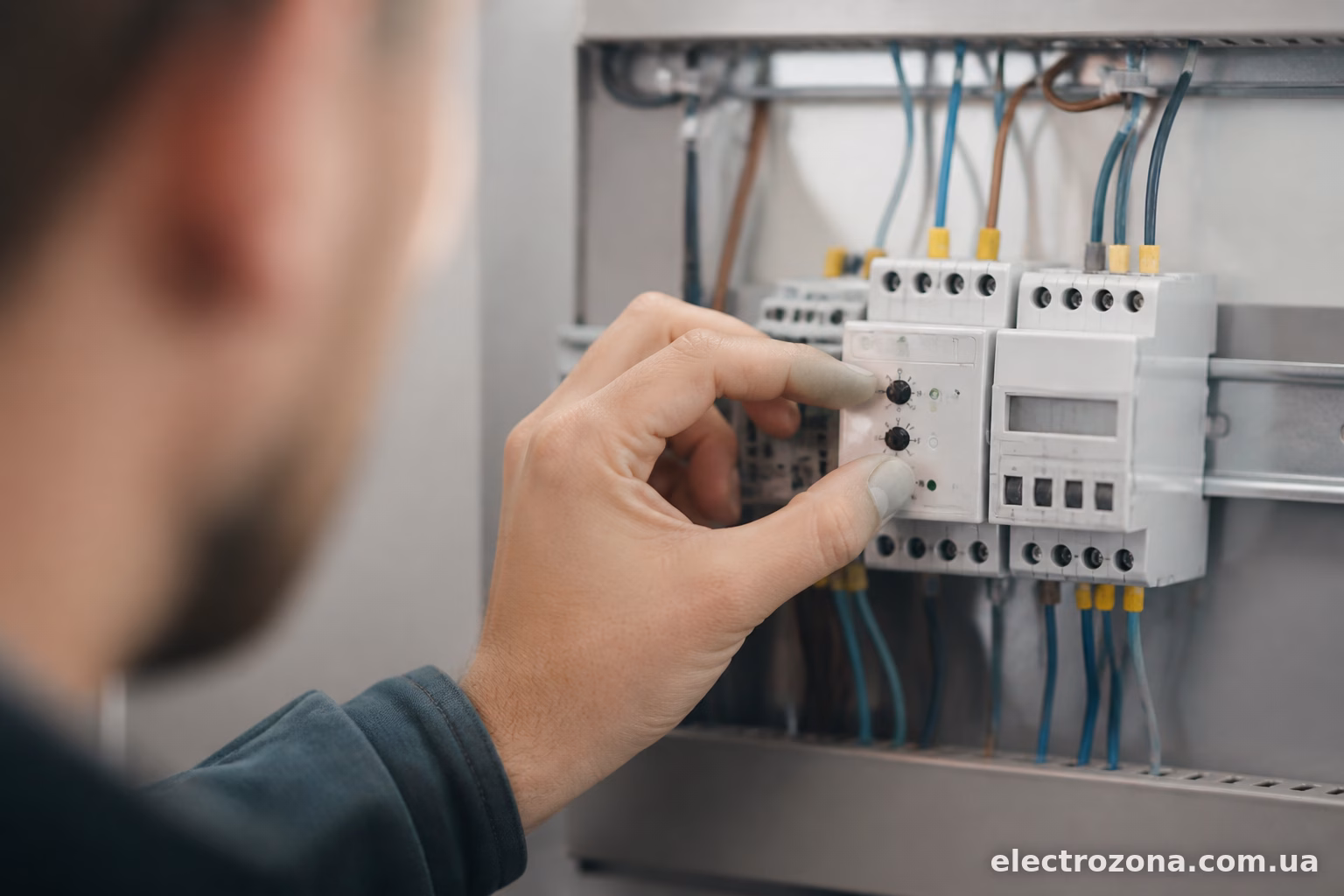

Типові помилки при налаштуванні

Найчастіше люди наступають на одні й ті самі граблі:

Неправильно обраний діапазон часу. Ставлять реле на діапазон “хвилини”, хоча потрібні секунди — і дивуються, чому вентилятор працює годину замість хвилини.
Плутанина між ON-delay та OFF-delay. Особливо часто це трапляється з китайськими реле без нормальної документації українською чи навіть англійською.
Ігнорування навантаження на контакти. Реле розраховане на 8-10А, а через нього намагаються запустити двигун на 2 кВт напряму, без контактора. Результат — обгорілі контакти вже через кілька місяців.
Відсутність перевірки після монтажу. Виставили час “на око” за шкалою і забули перевірити секундоміром. А потім дивуються нестабільній роботі системи.

Ще один момент, який часто забувають — температурний дрейф. Дешеві електромеханічні реле з часом можуть “плисти” по точності, особливо в неопалюваних приміщеннях чи щитках на вулиці. Якщо точність критична — краще брати електронні моделі з термокомпенсацією або хоча б періодично перевіряти реальний час спрацювання.

Кілька практичних порад наостанок

Якщо реле ставите вперше — не покладайтесь на заводську шкалу, а відразу перевіряйте час секундоміром чи навіть простим таймером на телефоні. Це займає хвилину, а нервів економить купу.

Для вологих приміщень (санвузли, підвали, гаражі) обирайте реле з відповідним ступенем захисту — IP44 і вище, інакше конденсат рано чи пізно виведе електроніку з ладу.

І останнє: якщо затримка потрібна для відповідального обладнання — насоса, компресора, автоматики опалення — краще брати реле відомого виробника з чіткою документацією, а не найдешевший варіант з ринку. Різниця в ціні невелика, а в надійності — суттєва.

Налаштування затримки реле часу — це не про складну електротехніку, а про уважність і послідовність дій. Розберіться з режимом роботи, правильно підключіть клеми, виставіть час і обов’язково перевірте результат на практиці. Тоді все запрацює саме так, як задумано.
