Як налаштувати реле контролю фаз

Реле контролю фаз (РКФ) стежить за станом трифазної мережі — напругою на кожній фазі, порядком чергування, обривом нуля. Якщо щось йде не так, воно розмикає контакти і знімає навантаження з обладнання раніше, ніж встигне згоріти двигун насоса, компресор чи дорогий верстат. Але саме реле — це лише залізо з мозком. Щоб воно спрацьовувало вчасно і не «сіпалось» на кожен дрібний стрибок напруги, його треба правильно виставити під конкретну мережу.

Нижче — реальний порядок дій, без зайвої теорії.

Що взагалі можна налаштувати в реле контролю фаз

У більшості побутових і напівпромислових моделей (Новатек-Электро РКФ-3, Digitop VZ-15, E.Next e.control.f2 та подібні) регулюються такі параметри:

нижня межа напруги спрацювання — зазвичай 150–190 В;
верхня межа напруги спрацювання — 240–270 В;
час затримки на включення після усунення аварії (0–10 хвилин, іноді до 20);
час затримки на відключення при короткочасних просадках (0,1–10 секунд) — щоб не реагувати на миттєві провали;
у деяких моделях — чутливість до асиметрії фаз і поріг обриву нуля.

Прості моделі мають лише перемикачі DIP або підстроювальні резистори. Дорожчі — цифровий дисплей і кнопки, там точність налаштування вища, до 1 В.

Крок 1: визначте, під що ставите реле

Перед тим як крутити регулятори, варто розібратись, що саме реле буде захищати. Для холодильного обладнання чи насосної станції краще звужувати діапазон — там навіть 15% відхилення напруги вже критично. Для освітлення чи побутової техніки можна залишати заводські межі, вони й так розраховані з запасом.

Приклад із практики: якщо на об’єкті стоїть кондиціонер із компресором, виробники зазвичай прописують у документації допустиму напругу 198–242 В. Ось під ці цифри і виставляють поріг спрацювання реле, а не «на око».

Крок 2: налаштування нижньої і верхньої межі напруги

Це основне налаштування. Логіка проста: реле постійно вимірює напругу на кожній фазі і порівнює з виставленими межами. Вийшло за межу — контакти розмикаються.

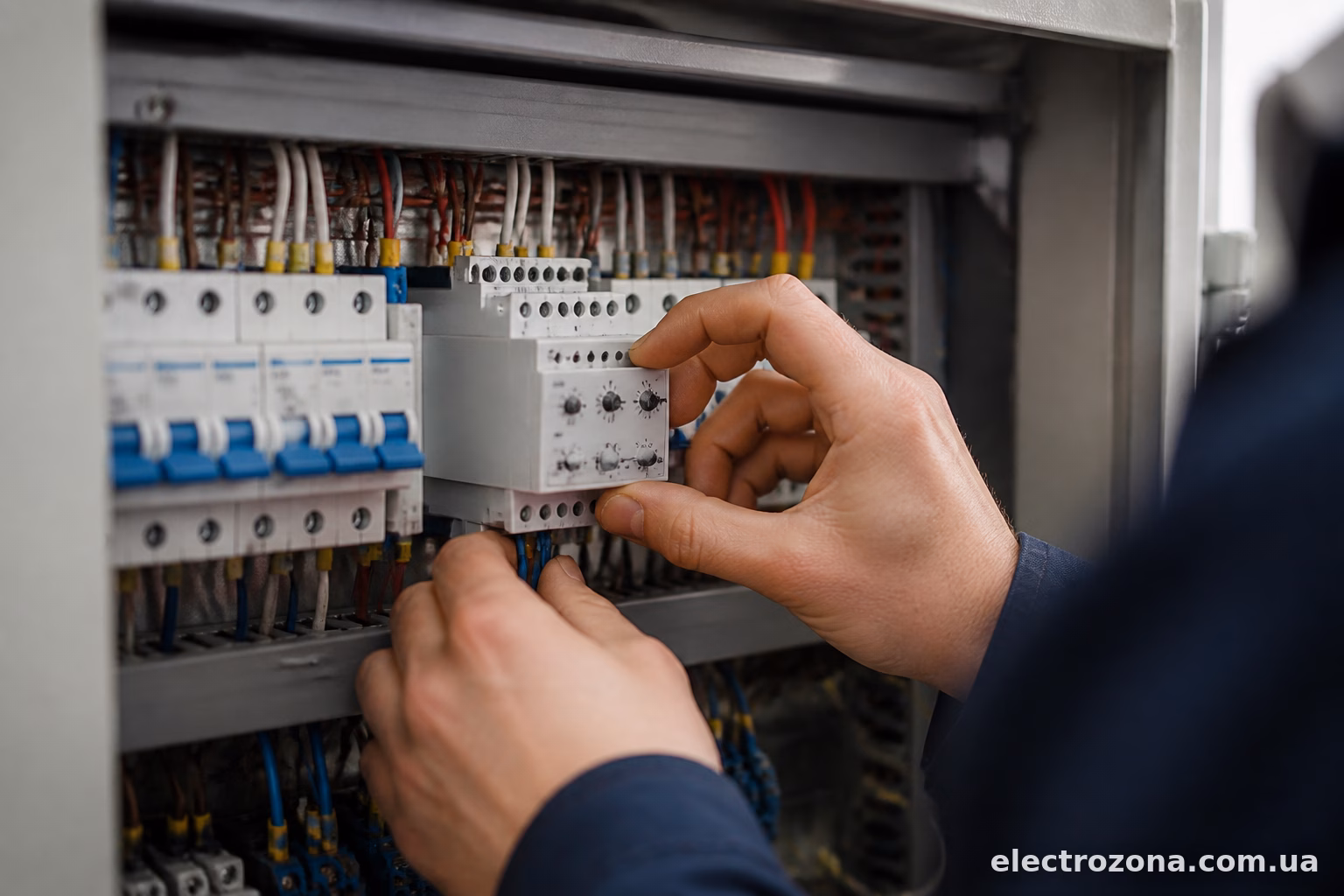

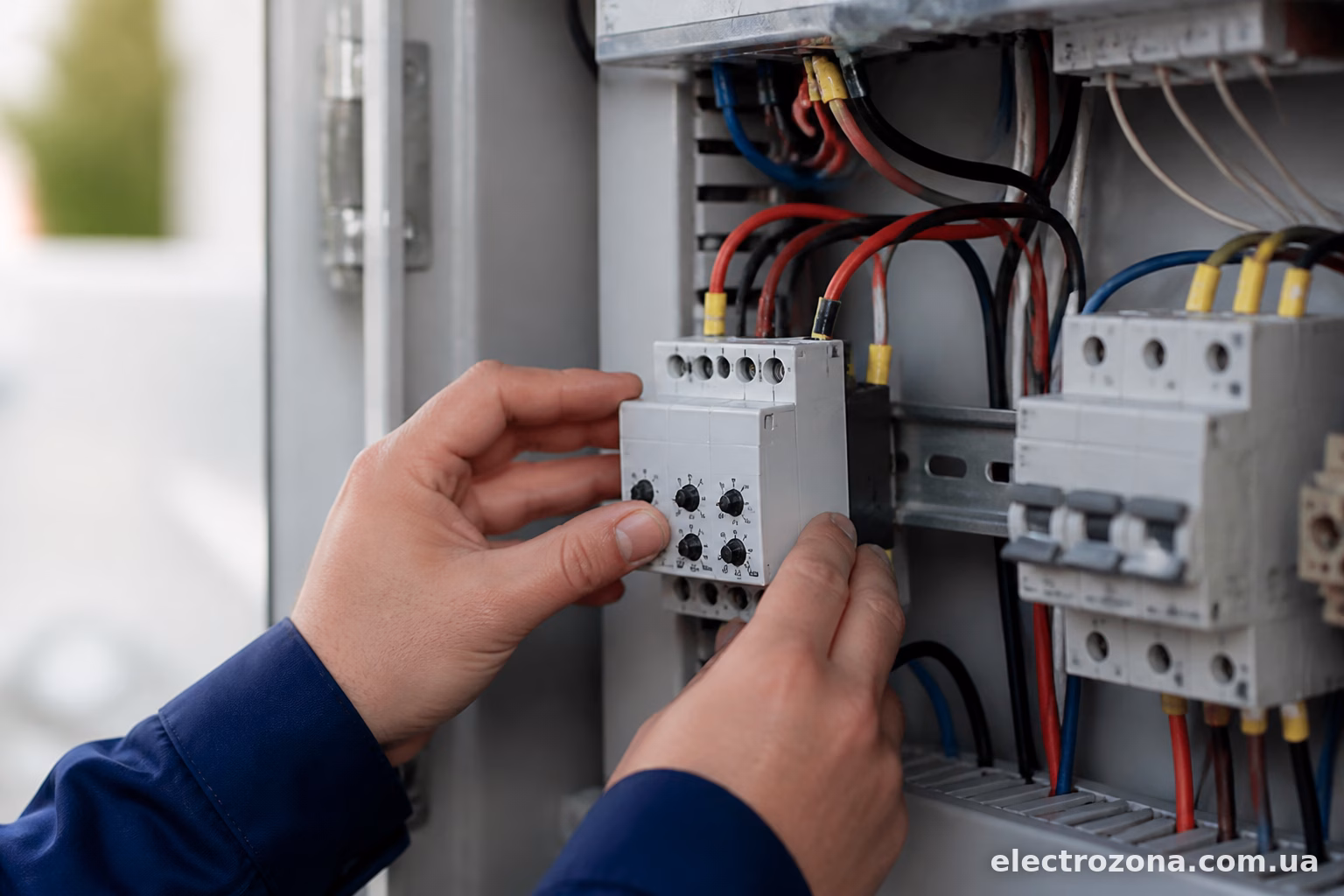

На аналогових моделях (з резисторами U< і U>) крутите регулятор поступово, орієнтуючись на мультиметр і тестове джерело напруги — ЛАТР або регульований блок живлення. Виставили 190 В на вході — реле повинно відключитись. Не відключилось — крутите далі, поки не спрацює точно на потрібній позначці.

На цифрових моделях простіше: заходите в меню кнопками (зазвичай “SET” + стрілки), вибираєте параметр U min, вводите значення, підтверджуєте. Те саме з U max. У Новатек РКФ-3, наприклад, меню викликається довгим натисканням однієї кнопки, далі — стрілками гортаєте пункти.

Тут головне не перестаратись із вузьким діапазоном. Якщо виставити 220 В ±5 В, реле буде клацати щохвилини навіть при нормальних коливаннях мережі, і це швидко зносить контакти. Розумний компроміс для більшості побутових задач — 205–235 В.

Крок 3: затримка на включення після аварії

Це той параметр, який часто ігнорують, а даремно. Уявіть: зникло і повернулось живлення. Реле миттєво подає напругу назад на навантаження. Якщо це холодильний компресор — він може встигнути перезапуститись під тиском, який ще не вирівнявся, і це б’є по механіці.

Тому виставляють затримку 3–5 хвилин для холодильного обладнання, 1–2 хвилини для насосів, і можна залишити мінімальну (5–10 секунд) для звичайного освітлення чи розеток.

Регулюється окремим підстроювальним резистором з позначкою “T” або через меню — пункт “Delay” чи “T on”. У деяких дешевих китайських реле цей параметр взагалі не регулюється і зашитий на заводі — тоді доводиться підбирати саме модель під задачу заздалегідь, а не після монтажу.

Крок 4: чутливість до короткочасних провалів

Другий тип затримки — не на включення, а на відключення. Він потрібен, щоб реле не реагувало на миттєві просадки напруги, які трапляються, коли вмикається потужний споживач десь по лінії (наприклад, сусідній зварювальний апарат чи компресор).

Якщо виставити цю затримку занадто короткою — реле буде “сіпатись” щоразу, коли хтось вмикає болгарку. Занадто довгою — ризикуєте пропустити реальну аварію. Оптимально для більшості випадків — 0,3–1 секунда.

Крок 5: перевірка порядку чергування фаз

Якщо у вас модель з функцією контролю послідовності фаз (а це майже всі сучасні РКФ), перевірте, чи правильно вона визначає порядок. Найпростіший спосіб — підключити реле, подати напругу і подивитись на індикатори. Зелений або “OK” — все гаразд. Якщо блимає аварійний індикатор одразу після підключення при справній мережі — швидше за все переплутані фази на вході, а не проблема з мережею. Треба поміняти місцями дві фазні жили (не нульову!) на клемах реле.

Це поширена помилка новачків — вони думають, що реле “глючить”, хоча насправді просто неправильно підключили фазні провідники.

Типові помилки при налаштуванні

Найчастіше зустрічається таке:

виставляють однакові вузькі межі для всього щита, хоча різне навантаження вимагає різного захисту;
забувають про затримку включення і дивуються, чому холодильне обладнання швидко виходить з ладу після перепадів напруги;
плутають нейтраль з фазою при підключенні, через що реле некоректно визначає обрив нуля;
не перевіряють калібрування після налаштування — просто виставили і забули, а варто хоча б раз змоделювати аварію штучно.

Ще один нюанс: деякі моделі втрачають налаштування при повному знеструмленні, якщо немає резервного живлення для пам’яті. Після кожного повного відключення мережі варто перевіряти, чи збереглись виставлені параметри — особливо це стосується бюджетних реле без EEPROM пам’яті.

Як перевірити, що все налаштовано правильно

Найнадійніший спосіб — тестове моделювання аварії. Якщо є ЛАТР або регульований трансформатор, подайте занижену напругу і подивіться, на якій позначці реле відключиться. Порівняйте з виставленим значенням — розбіжність до 2–3 В вважається нормальною, більша — сигнал, що варто перекалібрувати.

Другий варіант, простіший, але менш точний — просто вимкнути одну фазу автоматом на щиті і подивитись, чи реле реагує миттєво, розриваючи ланцюг живлення навантаження. Це базова перевірка, яку варто робити одразу після монтажу, а не сподіватись, що “воно ж нове, має працювати”.

Раз на рік-два не завадить повторити цю перевірку навіть на вже працюючому реле — контакти зношуються, а параметри іноді “пливуть” через старіння електроніки.

Налаштування реле контролю фаз — не та річ, яку роблять один раз і забувають назавжди. Мережа з часом змінюється, навантаження на об’єкті теж, тому раз на сезон варто хоча б побіжно перевірити виставлені пороги. Витрачені 15 хвилин на калібрування можуть зекономити вартість нового компресора чи насоса — а це набагато дорожче, ніж здається на перший погляд.
