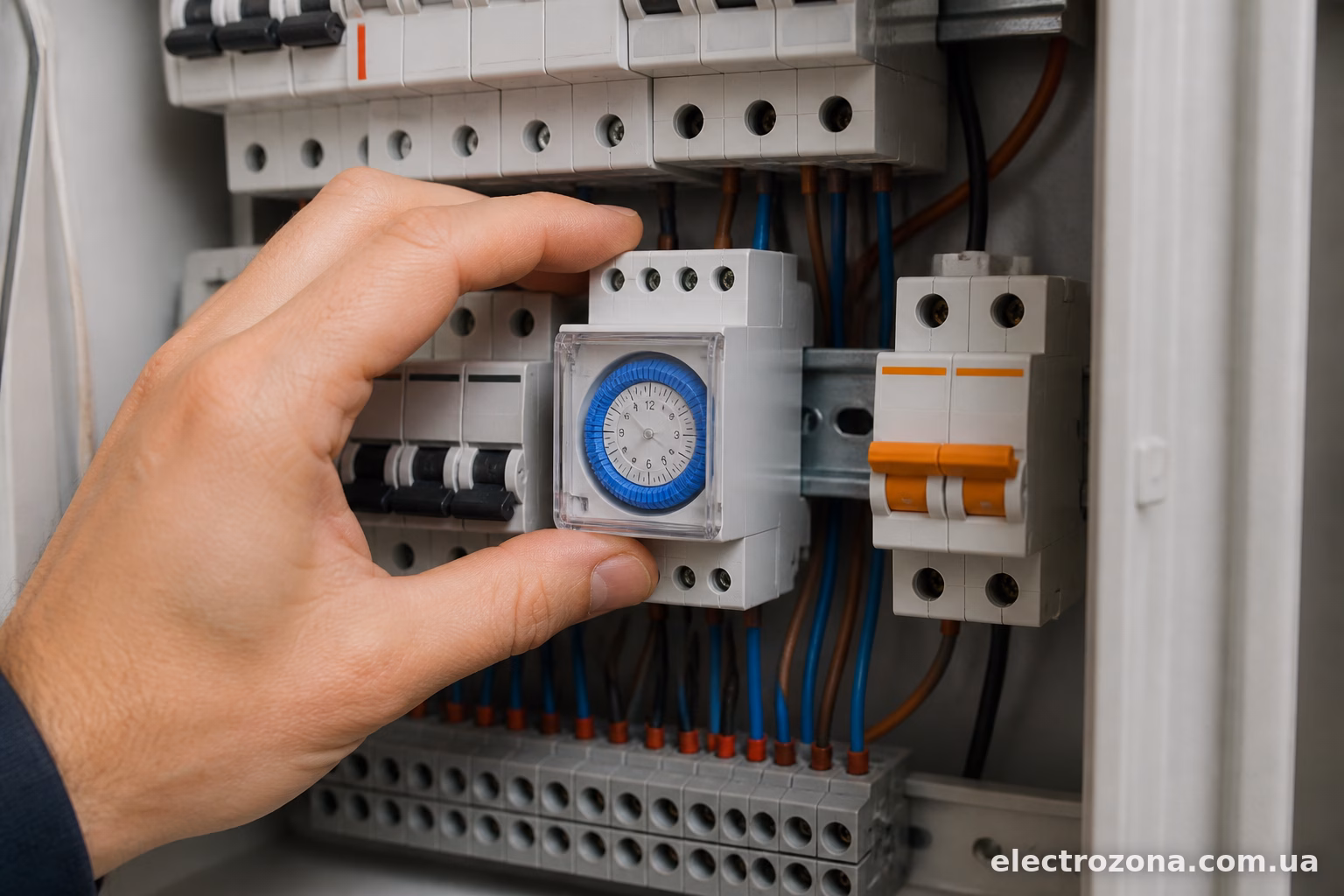

Реле часу — штука проста на вигляд, але новачки часто плутаються в контактах і потім дивуються, чому лампочка вмикається не тоді, коли треба, або взагалі не працює. Розберемось, як підключити цей прилад правильно, з якими схемами доведеться мати справу і на що звернути увагу під час монтажу.
Що таке реле часу і навіщо воно потрібне
Реле часу — це пристрій, який автоматично вмикає або вимикає навантаження за заданим розкладом. Класичний приклад — вуличне освітлення: увечері реле замикає контакти, вранці розмикає. Або підсвітка вітрини магазину, яка працює строго з 18:00 до 23:00, незалежно від того, чи є хтось у приміщенні.
Використовують реле часу і в побуті — для поливу городу, підігріву води в бойлері вночі за нічним тарифом, циклічного провітрювання теплиць. У промисловості такі реле керують конвеєрами, вентиляцією, освітленням складських приміщень.

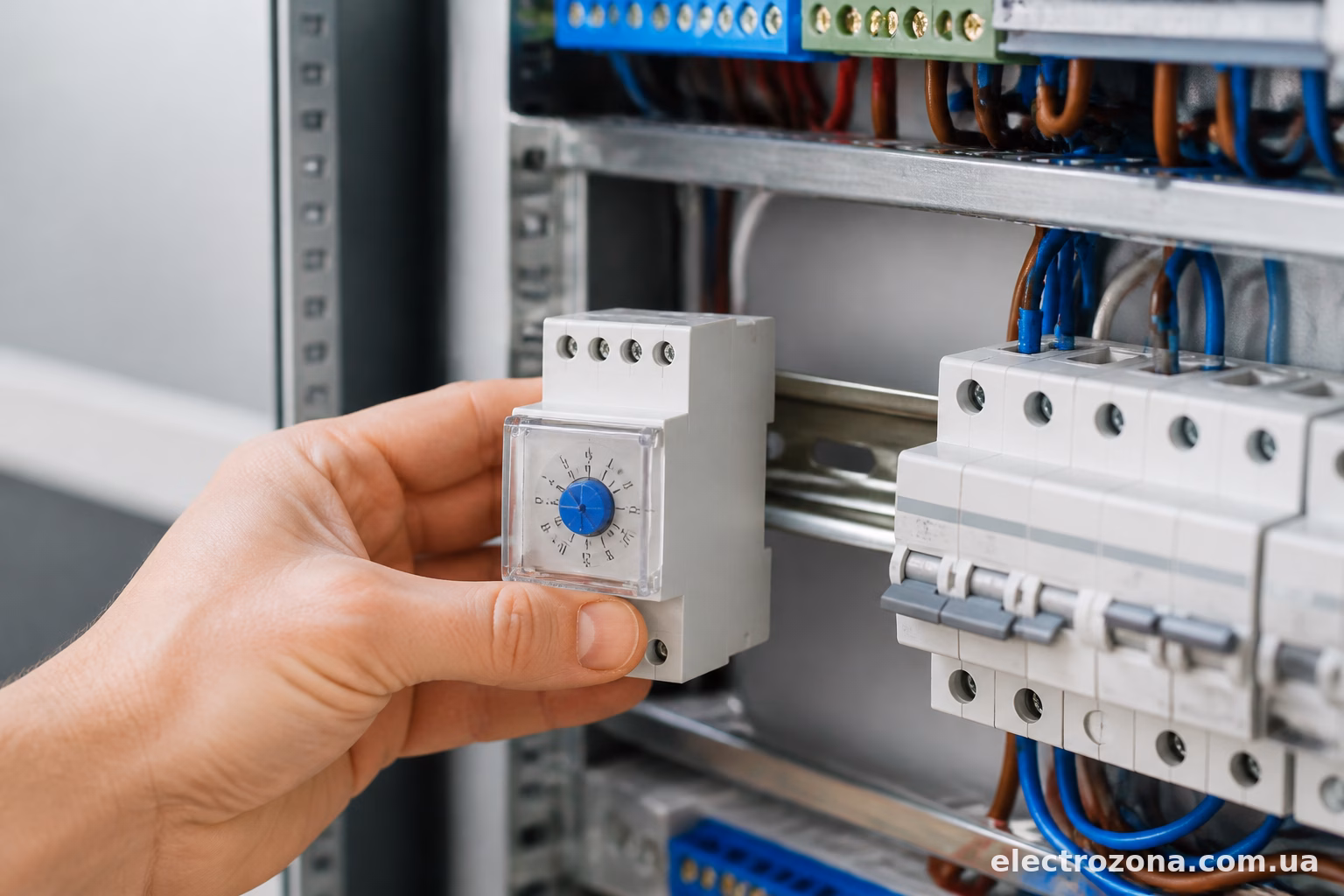

Типи реле часу для 220 В
Перш ніж братися за викрутку, варто розібратися, яке саме реле у вас в руках. Від типу залежить і схема підключення, і логіка налаштування.
Механічні (аналогові) — з поворотним диском, розділеним на 24 години. На диску переставляють маленькі важелі-повзунки, які й задають час спрацювання. Дешеві, надійні, але точність налаштування — приблизно 15-20 хвилин.
Електронні (цифрові) — з дисплеєм, кнопками програмування. Дозволяють задавати кілька програм на тиждень, точність до хвилини. Дорожчі, зате гнучкіші.
Астрономічні — самі розраховують час сходу й заходу сонця для вашого регіону, орієнтуючись на широту і довготу. Зручні для вуличного освітлення — не треба щомісяця підлаштовувати графік під зміну світлового дня.
Є ще реле циклічного типу — вмикають навантаження на певний інтервал, потім вимикають, і так по колу. Використовують у системах поливу чи для роботи насосів.
Контакти реле часу: що є на клемній колодці
На корпусі майже будь-якого реле часу (незалежно від бренду — чи це ФиФ Sigma, чи Eurotimer, чи китайський TM618N) є кілька груп клем:
- L, N — живлення самого механізму реле, зазвичай 220 В;
- 1, 2, 3 (або NO, NC, COM) — вихідні контакти, до яких підключається навантаження;
- інколи є окремий контакт заземлення, якщо корпус металевий.
Контакт COM — спільний. NO (normally open) — нормально розімкнений, замикається при спрацюванні реле. NC (normally closed) — навпаки, розімкнеться при спрацюванні. Для більшості задач (увімкнути світло ввечері) використовують пару COM-NO.
Плутанина часто виникає саме тут: люди підключають навантаження до NC замість NO, і лампа світить весь час, крім заданого інтервалу — рівно навпаки бажаному.

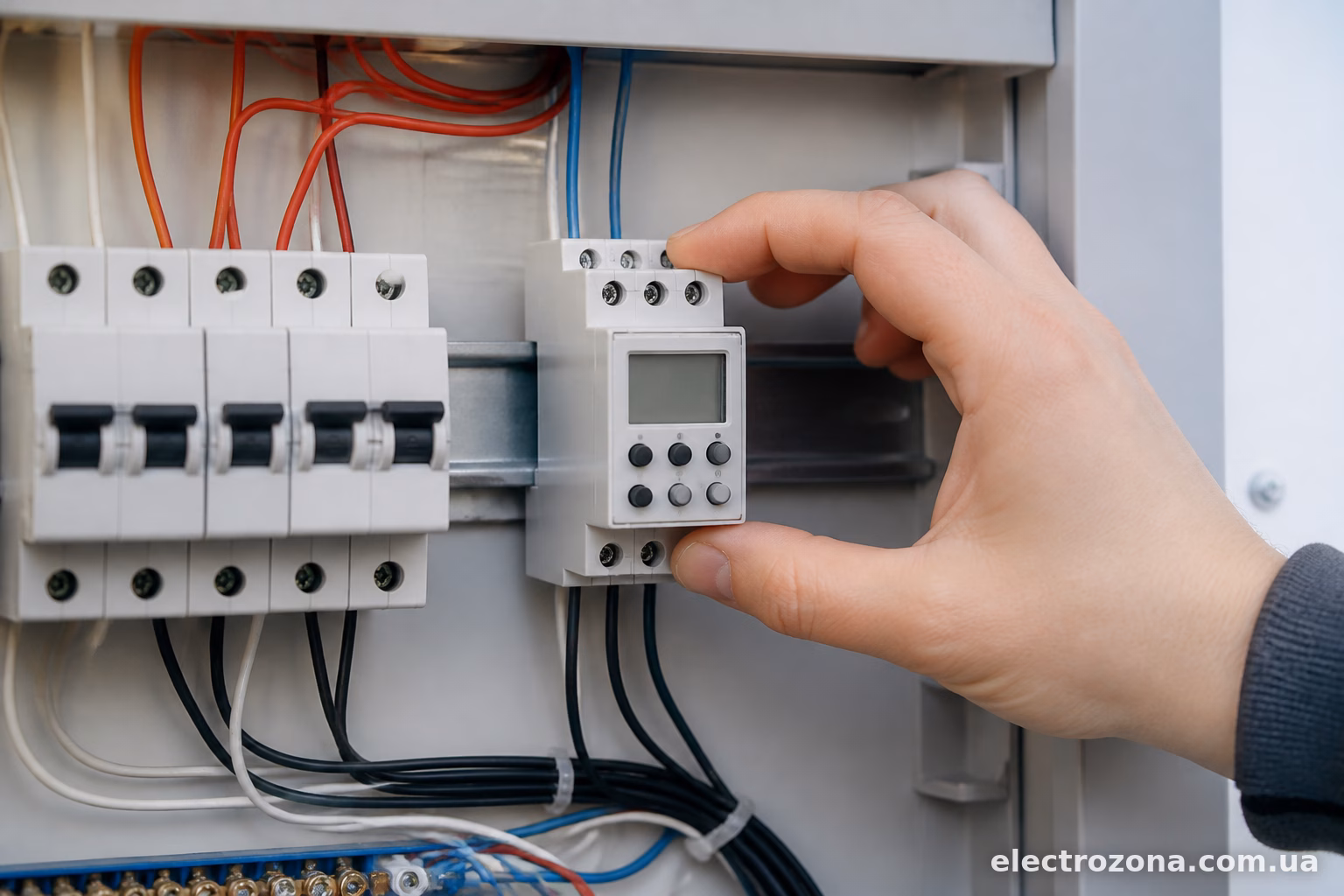

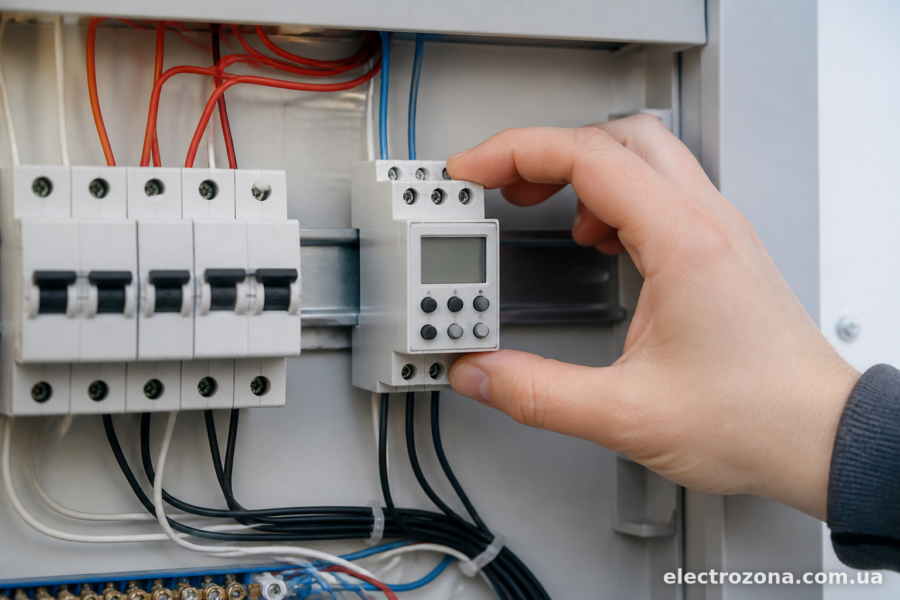

Пряме підключення реле часу до навантаження
Якщо потужність навантаження невелика — до 10-16 А залежно від моделі реле (дивіться на корпусі, зазвичай написано щось на кшталт “16A 250V~”) — можна підключати напряму, без додаткових контакторів.
Порядок дій такий:
- Знеструмте лінію на щитку — витягніть автомат або вимкніть вводний рубильник.
- Заведіть фазний провід (L) на клему живлення реле.
- Нульовий провід (N) з мережі підключіть до клеми N реле, а також прокиньте нуль напряму на навантаження (лампу, насос) — оминаючи реле.
- Вихідний контакт COM з’єднайте з фазою мережі, а NO — з фазним проводом навантаження.
- Перевірте затягування клем — слабкий контакт з часом підгорає, і реле почне “моргати” або перегріватися.
- Увімкніть автомат, виставіть поточний час на реле (це критично — без правильного часу програма спрацює не тоді, коли треба).
- Запрограмуйте час увімкнення й вимкнення.
Реле часу з механічним диском програмуються найпростіше — просто відтискаєте потрібні сегменти на 24-годинній шкалі. У електронних доведеться заходити в меню кнопками, у різних моделей інтерфейс відрізняється, тому інструкція виробника тут не зайва.
Підключення через контактор для потужного навантаження
Якщо потрібно керувати навантаженням понад 16 А — наприклад, груповим освітленням цеху або потужним насосом — реле часу напряму комутувати таке навантаження не зможе, контакти просто згорять.
У цьому випадку реле часу керує не самим навантаженням, а котушкою контактора, а вже контактор своїми потужними контактами комутує основне навантаження.
Схема виглядає так: фаза йде на клему живлення реле, з виходу реле (COM-NO) — на котушку контактора (клема A1), друга клема котушки (A2) — на нуль. Силові контакти контактора (1-2, 3-4, 5-6 залежно від типу) підключаються вже безпосередньо до навантаження і мережі, без участі реле часу.
Такий підхід ще й безпечніший — маломожне реле не грається з великими струмами, а весь силовий “удар” бере на себе контактор, розрахований саме на це.

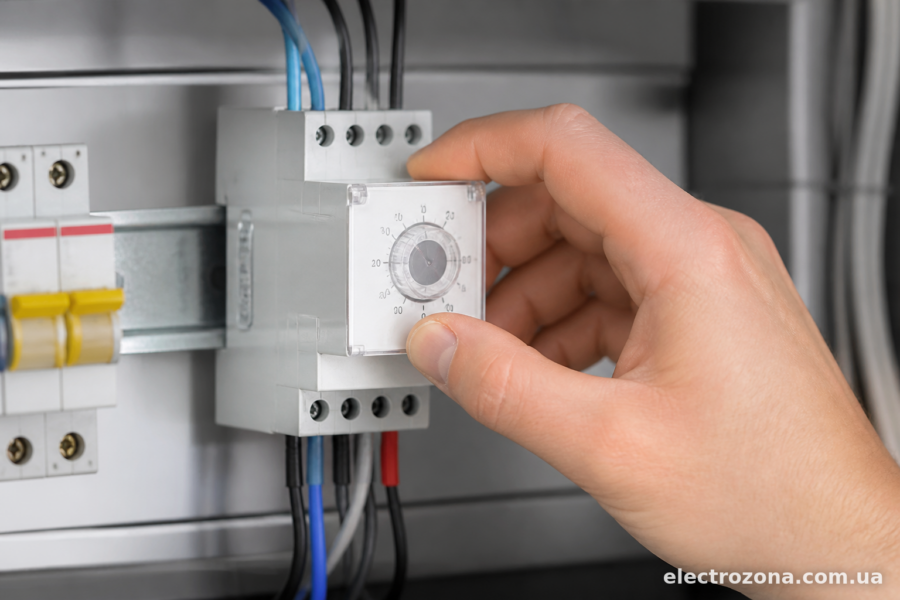

Реле часу для трифазного навантаження
Окремий момент — коли треба керувати трифазним обладнанням, наприклад, вентиляцією або насосною станцією на 380 В. Тут саме реле часу все одно живиться від однієї фази 220 В, а от контактор буде трифазний, з трьома парами силових контактів на кожну фазу. Логіка та сама: реле часу керує котушкою, контактор комутує силові кола.
Типові помилки при підключенні
Найпоширеніша помилка — плутанина NO і NC. Перед монтажем краще прозвонити контакти тестером у знеструмленому стані, щоб точно знати, який контакт замкнений за замовчуванням.
Друга проблема — забувають виставити поточний час після відключення живлення. У механічних реле без резервного живлення (без батарейки) після будь-якого збою в мережі час “злітає”, і графік роботи зсувається. Якщо електроенергія у вас нестабільна — краще брати моделі з резервом ходу на батарейці, це рятує від постійних перевстановлень.
Третя — недооцінка потужності навантаження. Написано на реле “16А”, а хтось вішає на нього три потужні прожектори сумарно на 20А. Контакти обгорають буквально за кілька місяців, реле починає “заїдати” або взагалі перестає розмикатися.
І ще один нюанс — розташування реле. Вологі приміщення, вулиця, підвал — усе це вимагає герметичного боксу або реле з відповідним ступенем захисту (IP54 і вище). Звичайне побутове реле, розраховане на суху квартиру, на вулиці протягне максимум сезон.
Кілька практичних порад
Якщо реле призначене для вуличного освітлення — розгляньте варіант з фотореле замість чистого реле часу, або комбінацію обох. Фотореле реагує на реальну освітленість, а не на фіксований час, тому в похмурий день світло увімкнеться раніше, а в ясний — пізніше. Деякі моделі поєднують обидві функції в одному корпусі.
Для складних сценаріїв (наприклад, кілька режимів роботи в різні дні тижня) варто одразу брати цифрове реле з тижневою програмою, а не механічне — інакше доведеться щоразу вручну перемикати режим у вихідні.
Перед остаточним монтажем протестуйте схему на столі — підключіть тимчасово лампочку, виставте час на кілька хвилин вперед і подивіться, чи спрацьовує реле так, як задумано. Це займе п’ять хвилин, а нервів заощадить чимало, особливо якщо реле встановлюється десь високо або в важкодоступному щитку.
Підключення реле часу — операція нескладна, головне уважно розібратися з контактами й не забувати про потужність навантаження. Якщо сумніваєтесь у власних силах — краще довірити монтаж електрику, особливо коли йдеться про потужні лінії або трифазні схеми.
