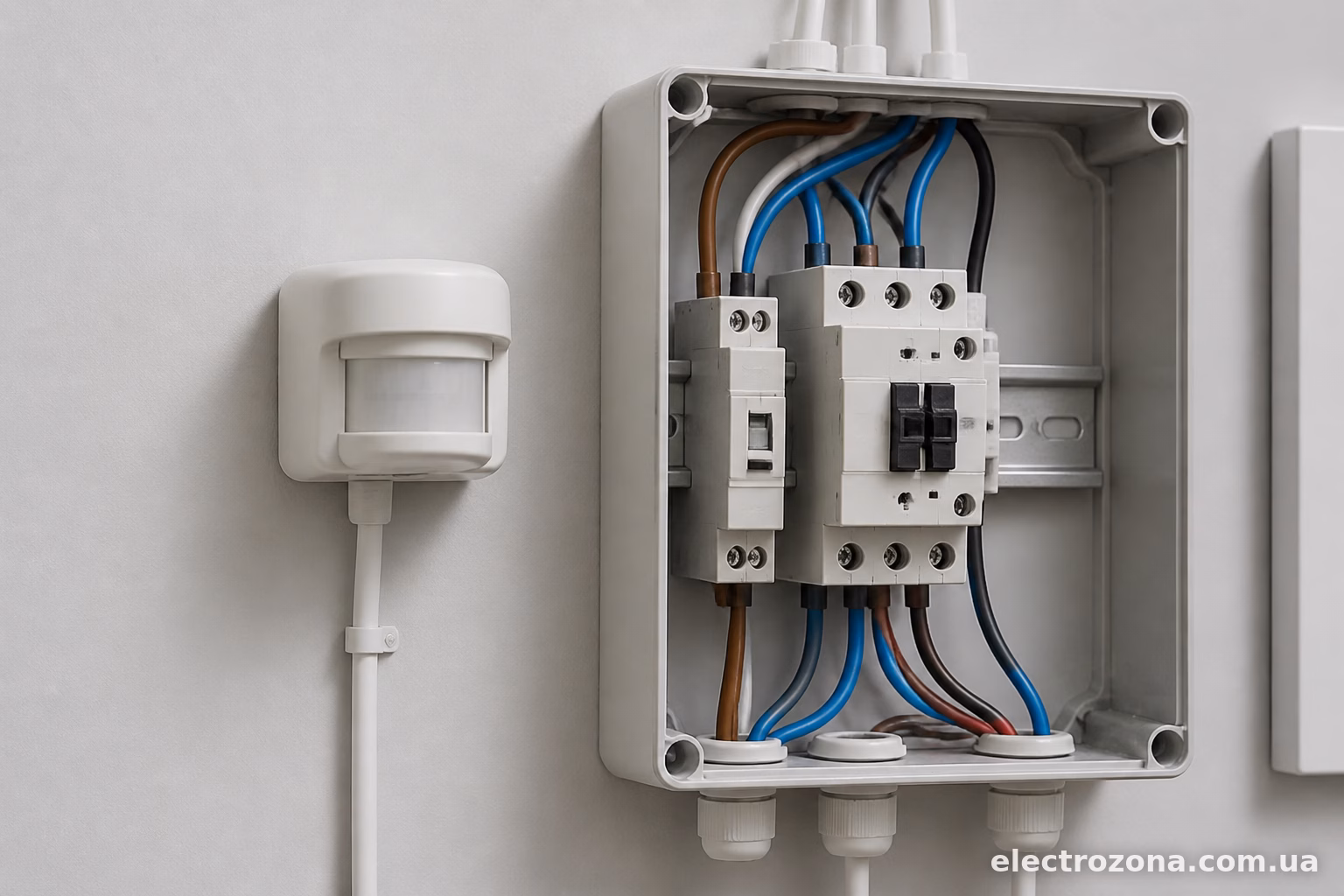

Навіщо взагалі контактор, якщо є датчик руху
Датчик руху сам по собі розрахований на певний струм — зазвичай 6-10А, рідше 16А. Для однієї лампочки чи навіть кількох світлодіодних світильників цього вистачає з запасом. А от коли треба керувати освітленням складу, гаражного боксу з потужними прожекторами, чи групою галогенок на 500-800 Вт кожна — вбудовані контакти датчика просто згорять або почнуть підгорати вже через кілька місяців роботи.
Контактор вирішує цю проблему елегантно: датчик комутує лише слабкий керуючий струм котушки контактора (там міліампери), а сам контактор своїми потужними контактами тягне все навантаження. Схема класична, використовується не тільки з датчиками руху, а й з реле часу, фотореле, будь-якою слаботочною автоматикою.

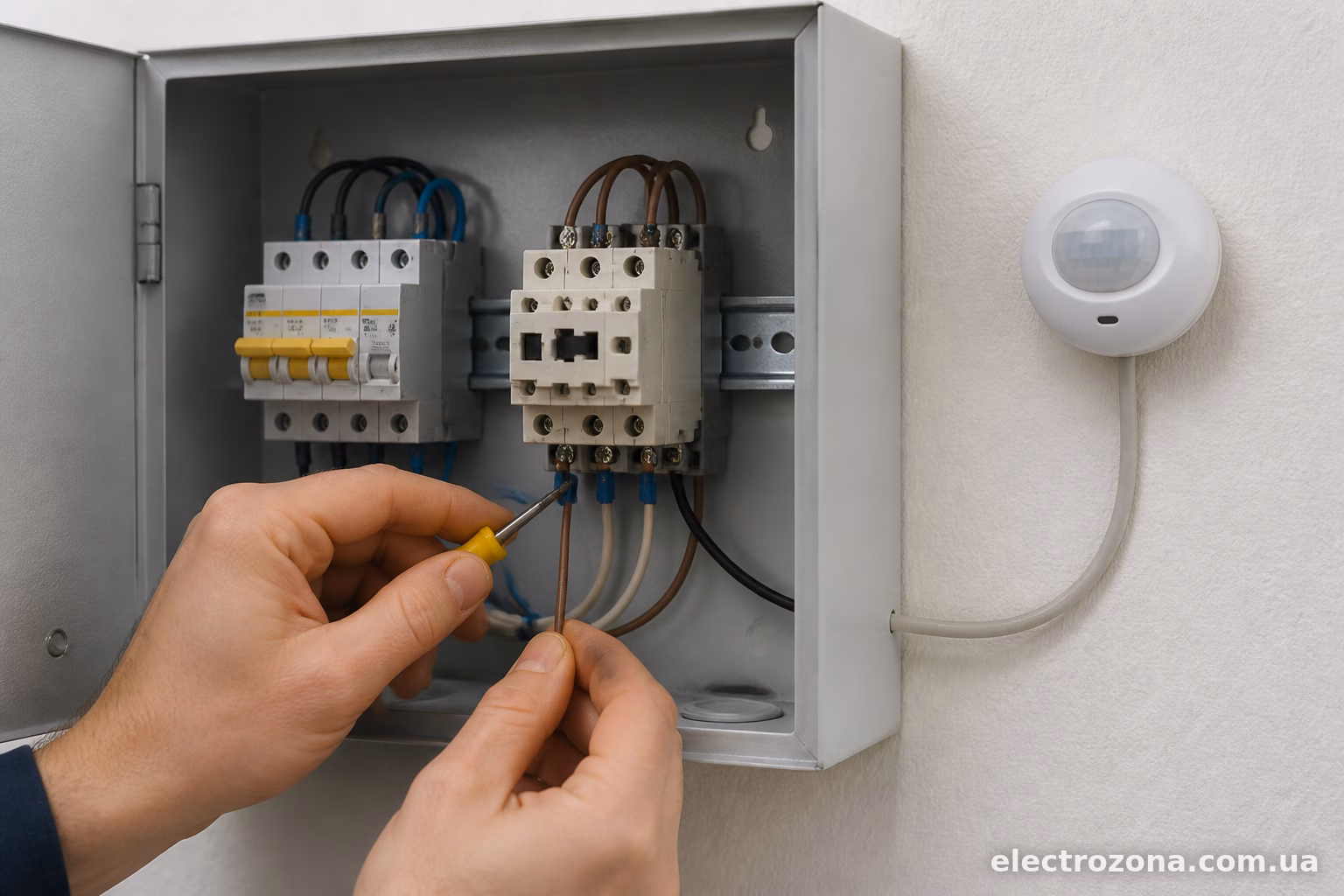

Коли без контактора точно не обійтись
Ситуацій кілька, і вони доволі типові:
- сумарна потужність світильників перевищує паспортний струм датчика (перевіряйте на корпусі — там завжди вказано, наприклад, 1200W або 6A);
- потрібно керувати трифазним навантаженням (наприклад, потужні прожектори на 380В);
- датчик встановлений в одному місці, а навантаження розкидане по кількох групах — контактор дозволяє одним сигналом вмикати відразу декілька ліній;
- хочеться подовжити ресурс самого датчика — навіть якщо потужність в межах норми, при частих спрацюваннях контакти датчика зношуються швидше, ніж контакти промислового контактора.
До речі, у гаражних кооперативах та на дачних ділянках часто ставлять один датчик на в’їзді, а через контактор він же вмикає і освітлення двору, і підсвітку паркану. Зручно, і датчик не мучиться з великим струмом.
Що знадобиться для монтажу
Список невеликий, але кожен елемент важливий:
- сам датчик руху (розглянемо як приклад популярний ІЕК ДД-024 або аналогічний, схема підключення в більшості моделей однакова);
- контактор — для побутових задач вистачить моделі на 25А, наприклад Schneider LC1D25 або IEK КМИ-23225;
- автоматичний вимикач для захисту силового кола;
- клемники, дріт ПВ3 або ВВГ відповідного перерізу;
- викрутка, індикаторна викрутка, мультиметр — стандартний набір електрика.
Перед покупкою контактора обов’язково подивіться на струм навантаження вашого об’єкта. Якщо це 8 прожекторів по 150 Вт кожен на 220В — рахуємо: 1200 Вт / 220В ≈ 5.5А. Контактор на 25А візьме це навантаження без проблем, з величезним запасом. Запас брати варто завжди — контактори з часом теж старіють, контакти окислюються.

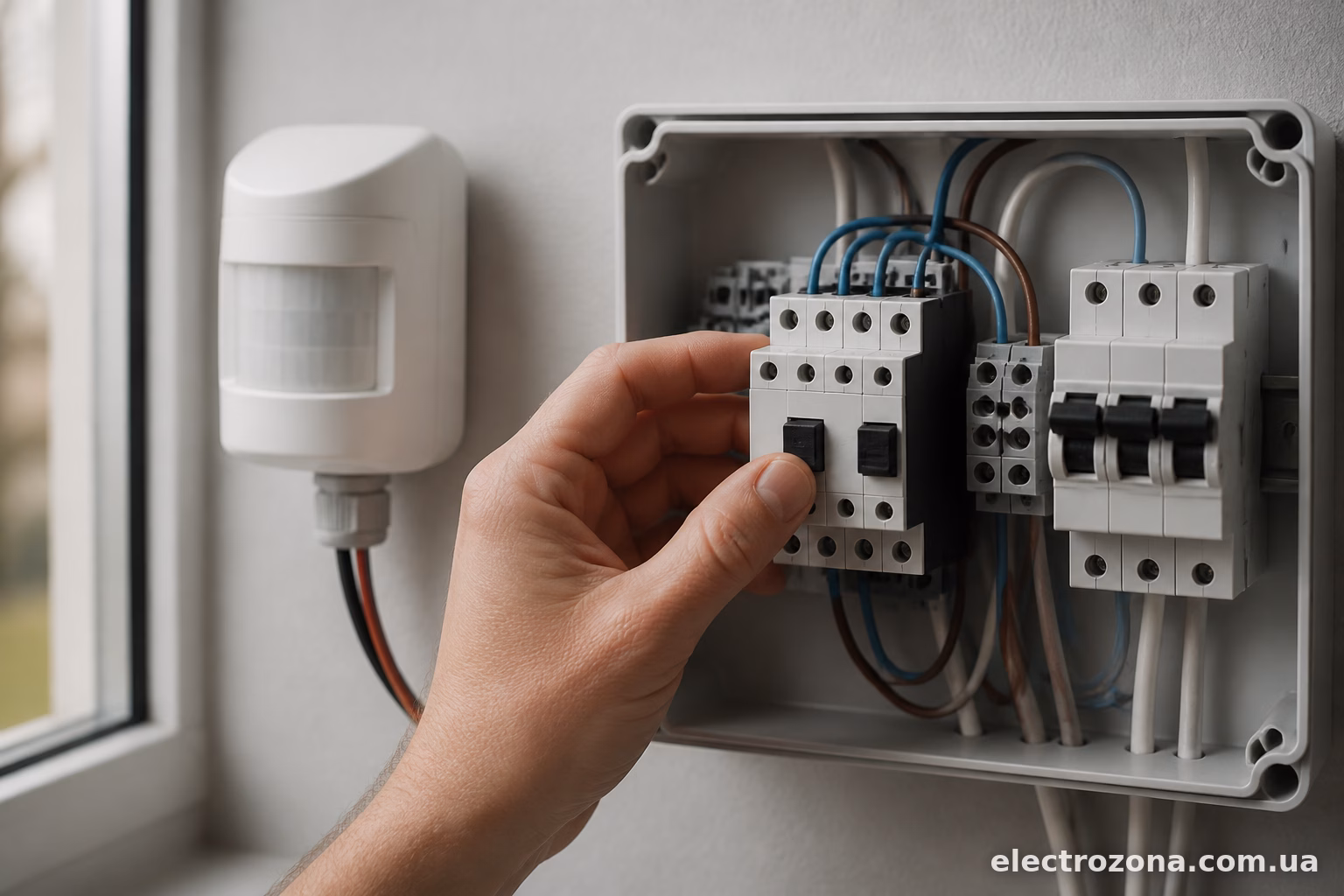

Принцип схеми
Тут все простіше, ніж здається на перший погляд. Датчик руху працює як звичайний вимикач у ланцюгу керування — він не тягне навантаження, а лише замикає/розмикає живлення котушки контактора.
Виходить два незалежних кола:
Коло керування — фаза йде через датчик руху на котушку контактора (клеми А1-А2 для однофазних моделей). Струм тут мінімальний, тому дріт можна брати перерізом 0.75-1.5 мм².
Силове коло — фаза через автомат заходить на силові контакти контактора (позначені як L1, L2, L3 або просто 1-2, 3-4, 5-6 залежно від виробника), а з виходу контактора вже йде на світильники.
Нуль на світильники подається напряму, минаючи контактор — комутувати нуль не потрібно, це загальне правило для однофазних схем.
Покрокове підключення
- Знеструмте лінію. Банально, але половина проблем з електрикою починається саме з того, що хтось “на секундочку” забув вимкнути автомат.
- Встановіть контактор на DIN-рейку в щитку. Місця він займає небагато, зазвичай 1-2 модулі.
- Підключіть живлення до котушки контактора. Фаза з мережі йде на клему датчика руху (позначена зазвичай “L” або “IN”), з виходу датчика (“OUT” або “LOAD”) дріт йде на клему А1 котушки контактора. Клема А2 з’єднується з нулем.
- Підключіть силове коло. Фаза через автомат заходить на вхідні силові клеми контактора (1, 3, 5 — залежно від маркування виробника). Вихідні клеми (2, 4, 6) з’єднуються з фазними проводами світильників.
- Підключіть нуль до світильників напряму від нульової шини щитка, обходячи контактор.
- Перевірте затягування клем. Слабко затягнутий контакт — це найпоширеніша причина нагріву та подальшого вигоряння контактора. Момент затягування зазвичай вказаний в паспорті контактора, для побутових моделей це приблизно 1.2-1.5 Нм.
- Подайте живлення і перевірте роботу. Помахайте рукою перед датчиком — контактор має клацнути, освітлення увімкнутись.

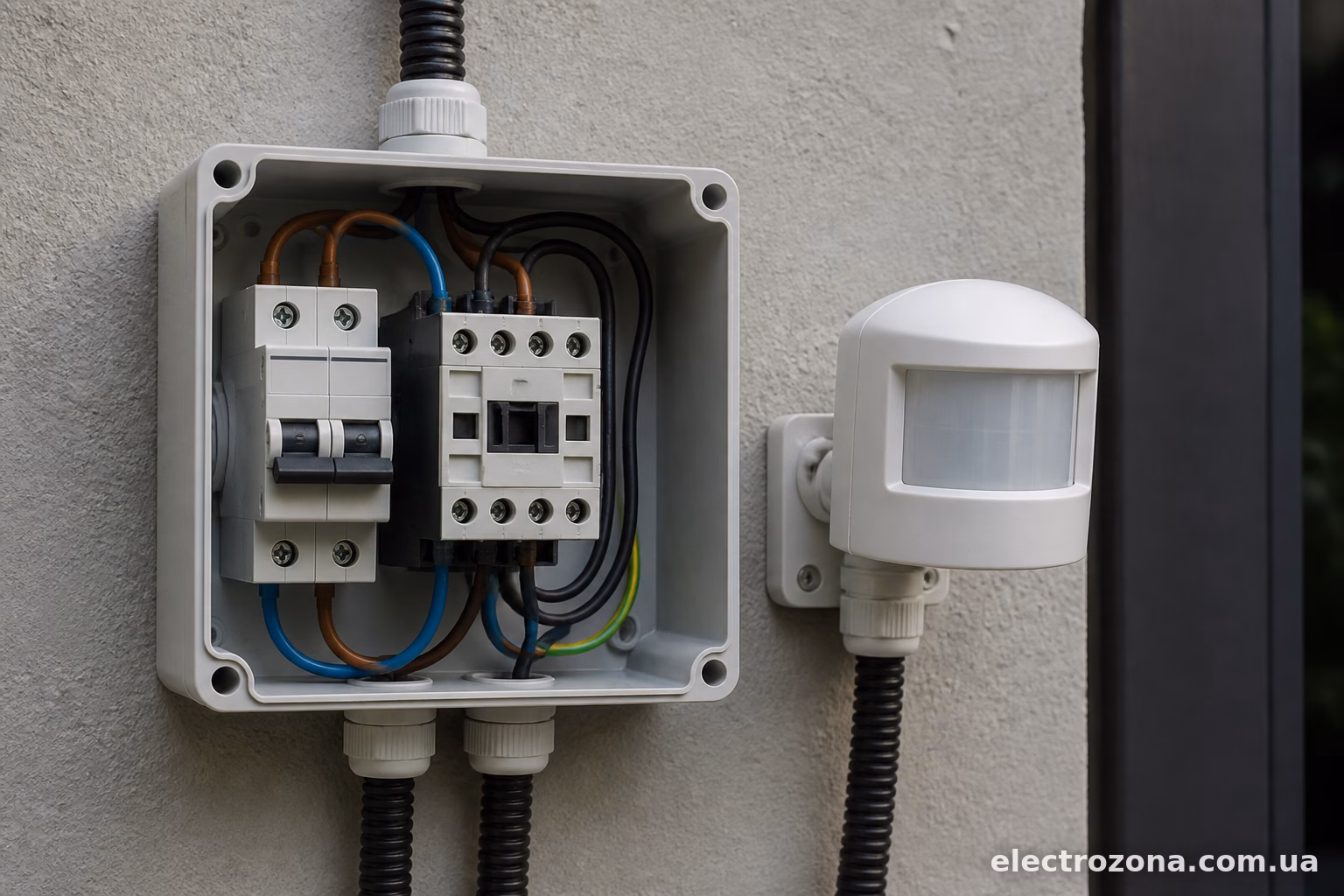

Якщо навантаження трифазне
Тут схема трохи ускладнюється, але принцип той самий. Датчик руху, як і раніше, живиться від однієї фази (зазвичай 220В), а от контактор беруть трифазний, з чотирма чи п’ятьма силовими контактами. Котушка контактора все одно живиться на 220В або 380В залежно від моделі — це важливо перевірити перед покупкою, бо переплутати легко, а контактор з котушкою на 380В просто не спрацює від однофазного датчика.
На практиці трифазні схеми найчастіше зустрічаються на виробництвах, складах, автомийках — там, де стоять потужні галогенні або світлодіодні прожектори загальною потужністю в кілька кіловат.
Типові проблеми і як їх уникнути
Контактор клацає, але світло не вмикається. Найчастіше причина — переплутані клеми на силовому колі, або обрив у нульовому проводі. Перевірте мультиметром напругу на виході контактора.
Датчик спрацьовує, контактор не реагує. Перевірте напругу на котушці — можливо, датчик видає імпульсний сигнал замість утримуваного, тоді контактор потребує додаткового реле-утримувача (актуально для деяких моделей PIR-датчиків з коротким часом спрацювання).
Контактор гуде. Класична проблема — недостатня напруга живлення котушки, або механічне заклинювання. Іноді допомагає просто протерти контакти котушки, іноді доведеться міняти контактор.
Часті спрацювання скорочують ресурс контактора. Якщо датчик стоїть у людному місці й спрацьовує по 100 разів на день, варто брати контактор з ресурсом не менше 100 000 циклів — це вказано в характеристиках, зазвичай для побутових моделей достатньо.
Датчик “бачить” сам контактор і клацає без причини. Рідкісний, але реальний випадок — якщо датчик встановлений надто близько до щитка з контактором, електромагнітне поле від котушки іноді впливає на чутливий елемент датчика. Рішення просте — рознести їх на більшу відстань або екранувати.
Кілька практичних порад наостанок
Обирайте контактор з запасом по струму хоча б 20-30% від розрахункового навантаження — це продовжить термін служби і зменшить нагрів.
Якщо плануєте керувати кількома групами світильників від одного датчика, візьміть контактор із кількома незалежними парами контактів (4-полюсний), а не ставте кілька окремих контакторів — це і компактніше, і дешевше в підсумку.
Обов’язково підписуйте клеми в щитку маркувальними кільцями чи стрічкою — через рік ви точно забудете, яка фаза куди йде, а розбиратися доведеться знову.
Схема з датчиком руху та контактором — одна з найпростіших в реалізації, але саме вона дозволяє без проблем керувати потужним освітленням, не переплачуючи за дорогі промислові датчики з великим робочим струмом. Головне — правильно порахувати навантаження і не економити на якості самого контактора.
