Автомат захисту двигуна (АЗД, або motor protection circuit breaker) — це не звичайний модульний автомат, який стоїть у вашому щитку і захищає проводку від перевантаження. Це спеціалізований пристрій, який рахує зовсім інші параметри і призначений для конкретного завдання — захисту електродвигуна від перегріву, обриву фази і заклинювання ротора. Плутати його зі звичайним “автоматом на 16А” — типова помилка, яка коштує згорілого двигуна на компресорі чи насосі.
Розберемось, чим він відрізняється від інших пристроїв захисту і як підібрати модель під конкретний двигун.
Чим АЗД відрізняється від звичайного автоматичного вимикача
Звичайний автомат (наприклад, ВА47-29 або аналоги) реагує на короткі замикання і перевантаження лінії. Йому байдуже, що саме підключено — лампочка, обігрівач чи двигун. Він захищає кабель.
Автомат захисту двигуна влаштований інакше. У нього є:
- регульований діапазон струму спрацювання теплового розчеплювача — під конкретний струм двигуна;
- захист від обриву фази (для трифазних двигунів це критично — при втраті однієї фази двигун починає “гудіти” і горіти);
- часто вбудований електромагнітний розчеплювач для миттєвого відключення при заклинюванні ротора;
- кнопка ручного тесту і можливість інтеграції з контактором для дистанційного керування.
Тобто АЗД захищає не проводку, а сам двигун. Це принципова різниця. Якщо поставити на насос звичайний автомат — він відключиться тільки при короткому замиканні або суттєвому перевантаженні лінії, а от повільний перегрів обмоток через заклинювання підшипника чи роботу на двох фазах він не відчує взагалі.

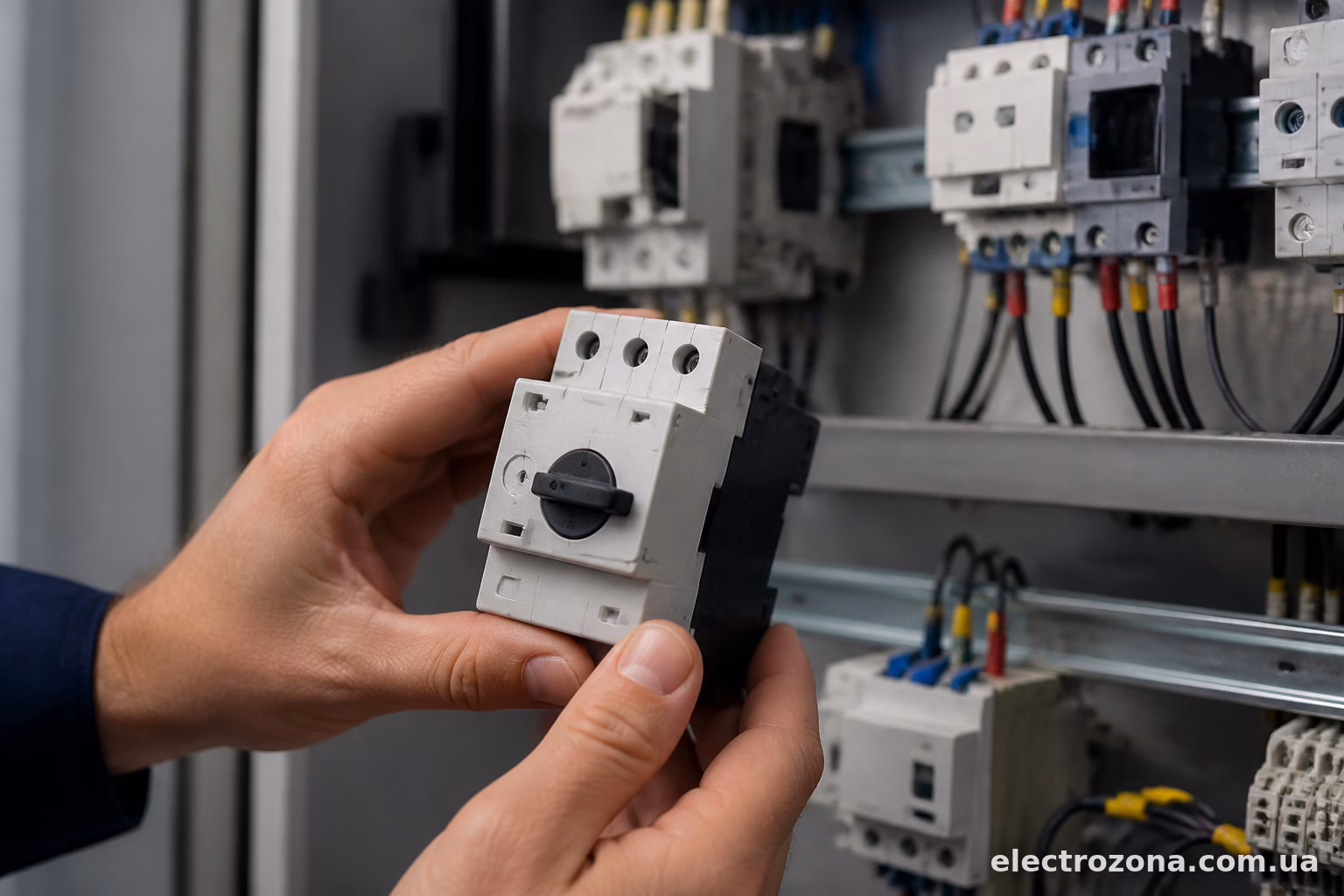

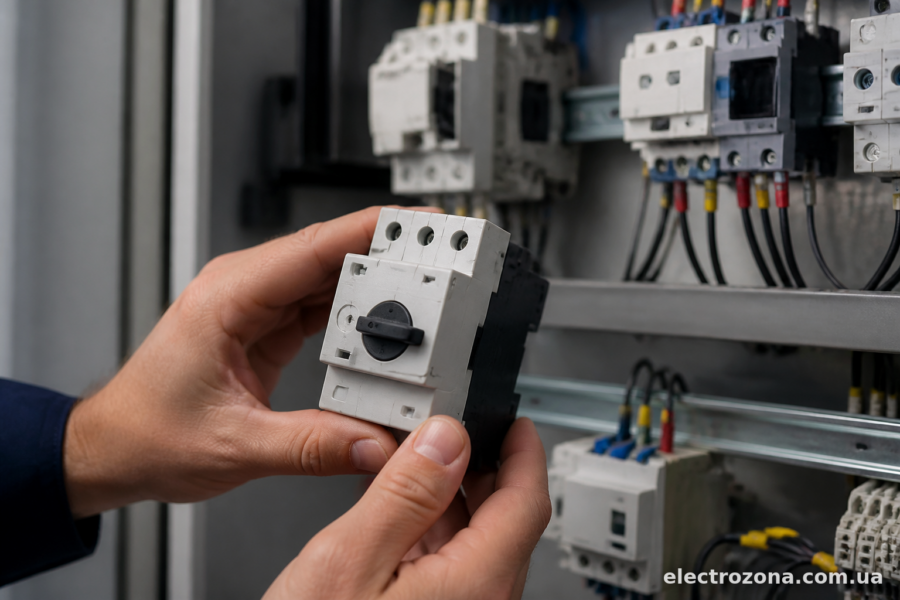

Основний параметр — струм уставки
Найважливіше при виборі АЗД — правильно підібрати діапазон регулювання теплового реле під номінальний струм двигуна. Він вказаний на шильдику двигуна (той, що прикріплений на корпусі) — зазвичай позначається як In.
Наприклад, якщо двигун споживає 4,5 А в номінальному режимі, потрібен автомат з діапазоном регулювання, куди це значення потрапляє — скажімо, 4–6,3 А. Виставляти треба саме на реальний струм двигуна, а не на максимум діапазону “про запас”. Багато хто робить цю помилку — думають, що чим вищий поріг, тим надійніше. Насправді це прямий шлях до того, що захист просто не спрацює вчасно при перевантаженні.
Типові діапазони регулювання на ринку:
- 0,1–0,16 А
- 0,4–0,63 А
- 1–1,6 А
- 2,5–4 А
- 4–6,3 А
- 6–10 А
- 9–14 А
- 12–18 А
- 17–23 А
- 23–32 А
Якщо струм двигуна попадає на межу двох діапазонів — краще брати той, де значення ближче до середини шкали, а не до крайніх точок регулятора.
Однофазний чи трифазний двигун
Для побутових насосів, невеликих компресорів і деяких верстатів зустрічаються однофазні двигуни — там простіше, АЗД підбирається за струмом і все.
З трифазними складніше, і тут захист від обриву фази — не опція, а необхідність. У виробничих умовах (та й у приватному будинку теж, якщо є трифазний ввід) обрив фази — доволі часта ситуація: перегорів контакт у розподільчому щитку, окислилась клема, відгвинтився провід у клемній коробці двигуна. Без захисту двигун продовжує працювати на двох фазах, сильно гріється і за 10-15 хвилин може вигоріти обмотка.
Якісний АЗД відслідковує асиметрію фаз і відключає живлення ще до критичного перегріву.

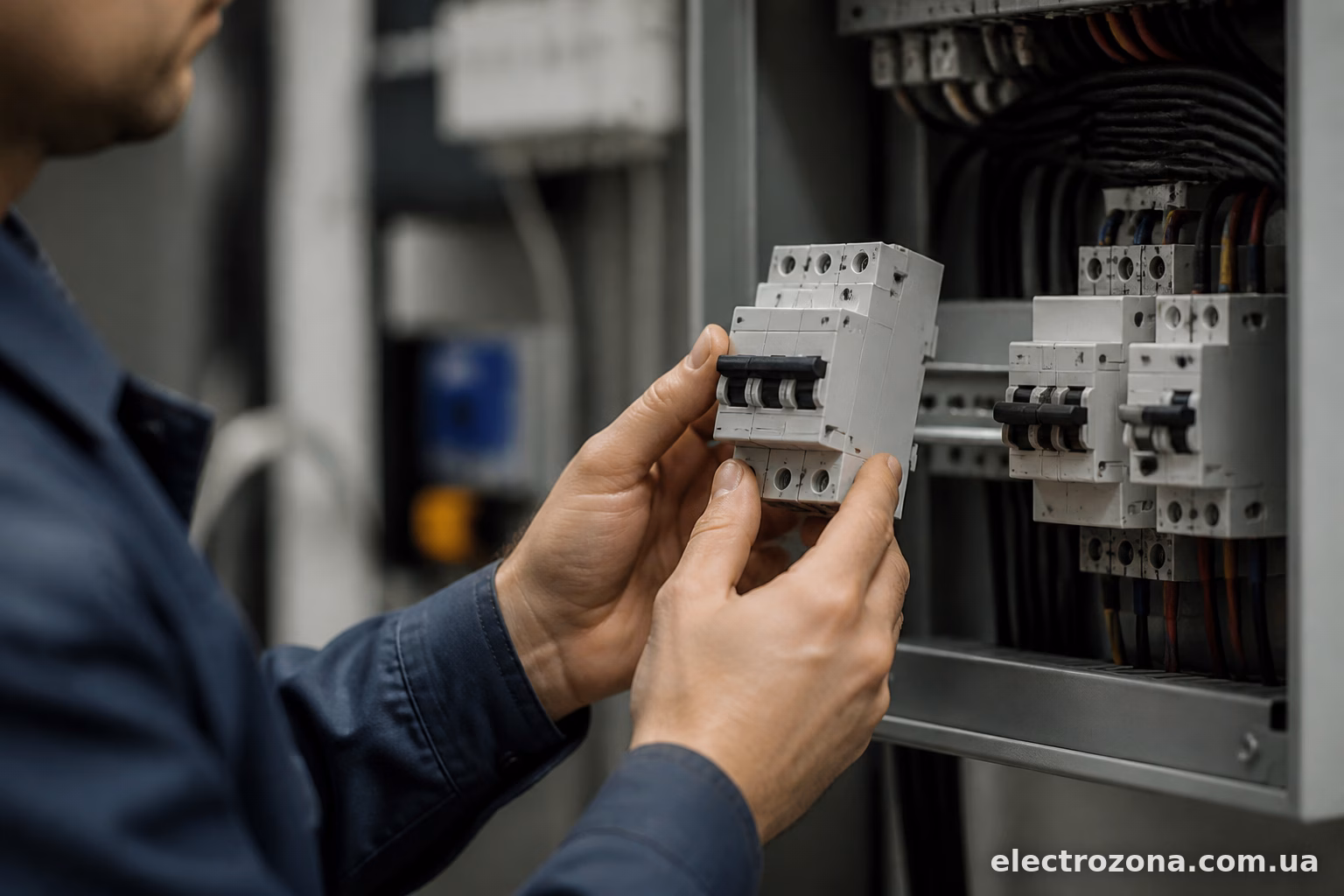

Клас спрацювання (Trip Class)
Це параметр, на який часто не звертають уваги, а дарма. Клас спрацювання показує, за який час автомат відключиться при перевантаженні у 7,2 рази від номінального струму.
Основні класи:
- Class 10 — відключення за 4–10 секунд. Підходить для більшості стандартних асинхронних двигунів — насоси, вентилятори, конвеєри з легким пуском.
- Class 20 — відключення за 6–20 секунд. Використовується там, де пусковий струм триває довше — компресори, деякі верстати з важким навантаженням на валу під час старту.
- Class 30 — ще довший час затримки, для двигунів з дуже важким пуском (великі вентилятори, млини, дробарки).
Якщо взяти автомат з занадто “швидким” класом для двигуна з важким пуском — він просто не дасть двигуну розігнатись, буде відключатись при кожному запуску. Це поширена проблема, коли АЗД купують “на око” без розрахунку.
Розривна здатність (Icu)
Ще один параметр, який варто перевіряти — гранична комутаційна здатність, тобто який максимальний струм короткого замикання автомат здатний розірвати без пошкодження. Для побутових умов зазвичай достатньо 10 кА, для промислових мереж з потужними трансформаторами можуть знадобитись моделі на 25-50 кА і вище.
Тут важливо орієнтуватись не тільки на потужність двигуна, а й на те, яка мережа живлення в цілому — які трансформатори стоять на підстанції, яка довжина і перетин кабельної лінії до щита. Якщо є сумніви — краще проконсультуватись з електриком, який зробить розрахунок струмів КЗ для конкретної точки підключення.

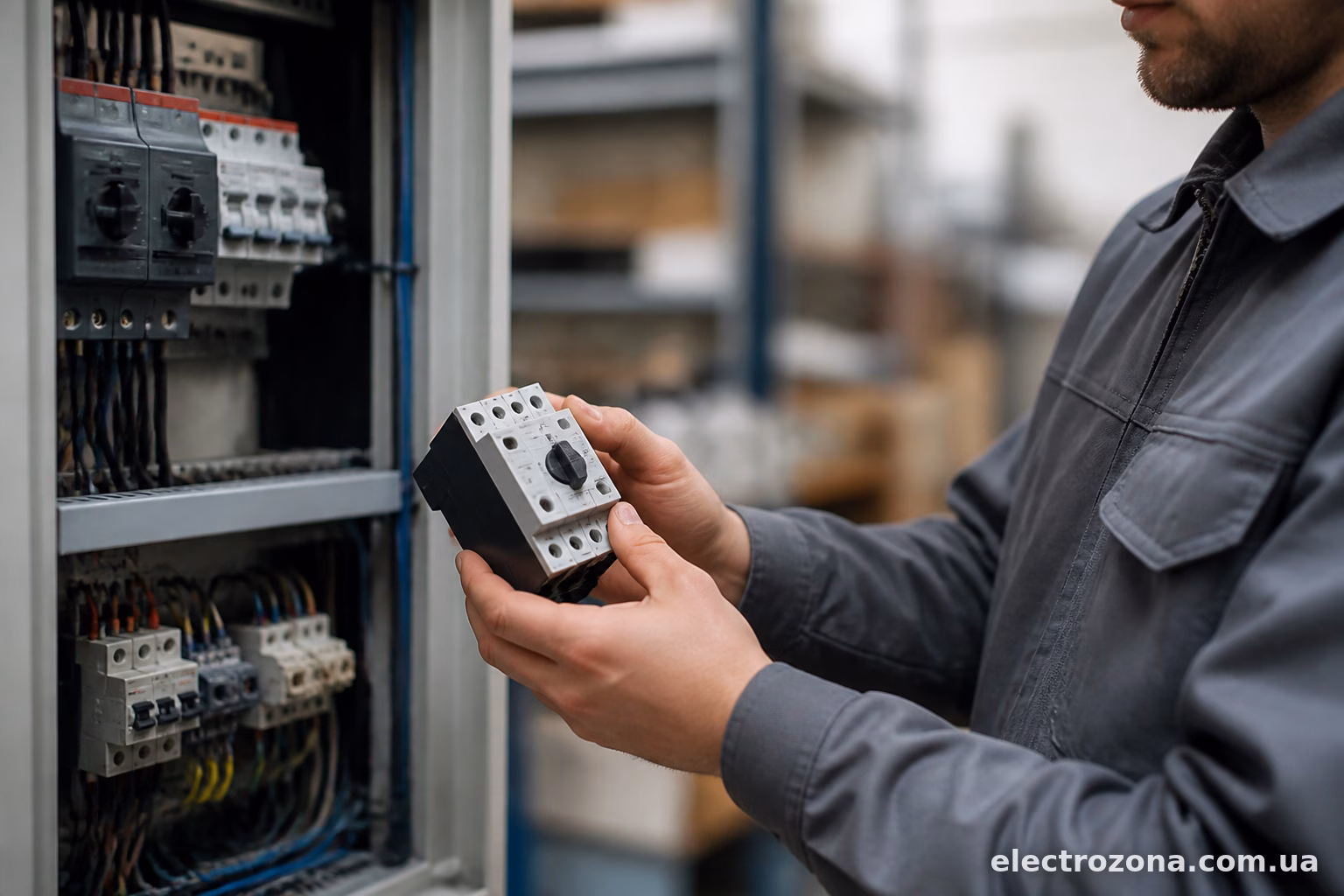

Механічний ресурс і додаткові контакти
Якщо АЗД планується використовувати в парі з контактором для частих пусків-зупинок (наприклад, автоматика керування насосом чи компресором), варто звернути увагу на кількість циклів комутації, яку витримує механізм. Дешеві моделі невідомих виробників іноді розраховані на кілька тисяч циклів, тоді як якісні промислові автомати — на десятки тисяч.
Також корисна опція — додаткові допоміжні контакти (сигнальні), які дозволяють підключити систему диспетчеризації або просто лампочку-індикатор “аварія двигуна” на щиток. Для приватного використання це не критично, а от на виробництві дуже зручно — оператор одразу бачить, що спрацював саме захист двигуна, а не пропало живлення взагалі.
Виробники та що обирати на практиці
На українському ринку найчастіше зустрічаються моделі ABB (серія MS116, MS132), Schneider Electric (GV2, GV3), Eaton (PKZM), а також бюджетніші варіанти від IEK, TDM і подібних брендів.
Для промислового обладнання, де простій коштує грошей, краще брати перевірені бренди — там і точність спрацювання теплового реле вища, і механічний ресурс більший. Для побутових задач — умовний насос у приватному будинку чи компресор у гаражі — цілком підійде бюджетний варіант, головне правильно виставити струм уставки і клас спрацювання.
Ще один практичний момент — наявність автомата в продажу з можливістю докупити котушку незалежного розчеплювача чи блок мінімальної напруги. Це дозволяє потім розширити функціонал схеми без заміни самого АЗД, якщо з’явиться потреба у дистанційному аварійному відключенні.
Короткий підсумок по вибору
Перед покупкою варто мати під рукою шильдик двигуна з номінальним струмом, знати тип мережі (однофазна чи трифазна) і приблизно уявляти характер навантаження — легкий пуск чи важкий, часті включення чи рідкісні. З цими даними підібрати автомат вже нескладно: діапазон регулювання під струм, клас спрацювання під тип пуску, розривна здатність під параметри мережі. Економити на цьому пристрої не варто — різниця в ціні між якісним і сумнівним АЗД набагато менша, ніж вартість згорілого двигуна чи ремонту обладнання після аварії.
