Що таке автомат захисту двигуна і чим він відрізняється від звичайного
Автомат захисту двигуна (часто пишуть АЗД, або використовують назви конкретних серій — Schneider GV2, ABB MS132, IEK ПРК) — це не той самий модульний автоматичний вимикач, який стоїть у квартирному щитку на освітлення чи розетки. Різниця принципова.
Звичайний автомат розрахований на захист лінії від короткого замикання і перевантаження кабелю. Він спрацьовує при перевищенні номіналу приблизно в 1,13–1,45 раза (залежно від класу) і не враховує специфіку роботи двигуна — а двигун під час пуску споживає струм у 5-7 разів більший за номінальний, і це нормально, не аварія.
Автомат захисту двигуна саме тому має регульований тепловий розчіплювач — його можна виставити під конкретний струм двигуна, а не під струм кабелю. Плюс електромагнітний розчіплювач, налаштований на швидке спрацювання при реальному КЗ, ігноруючи пусковий струм. Тобто пристрій «розуміє», що двигун під час старту жере багато, і не вимикає лінію дарма.

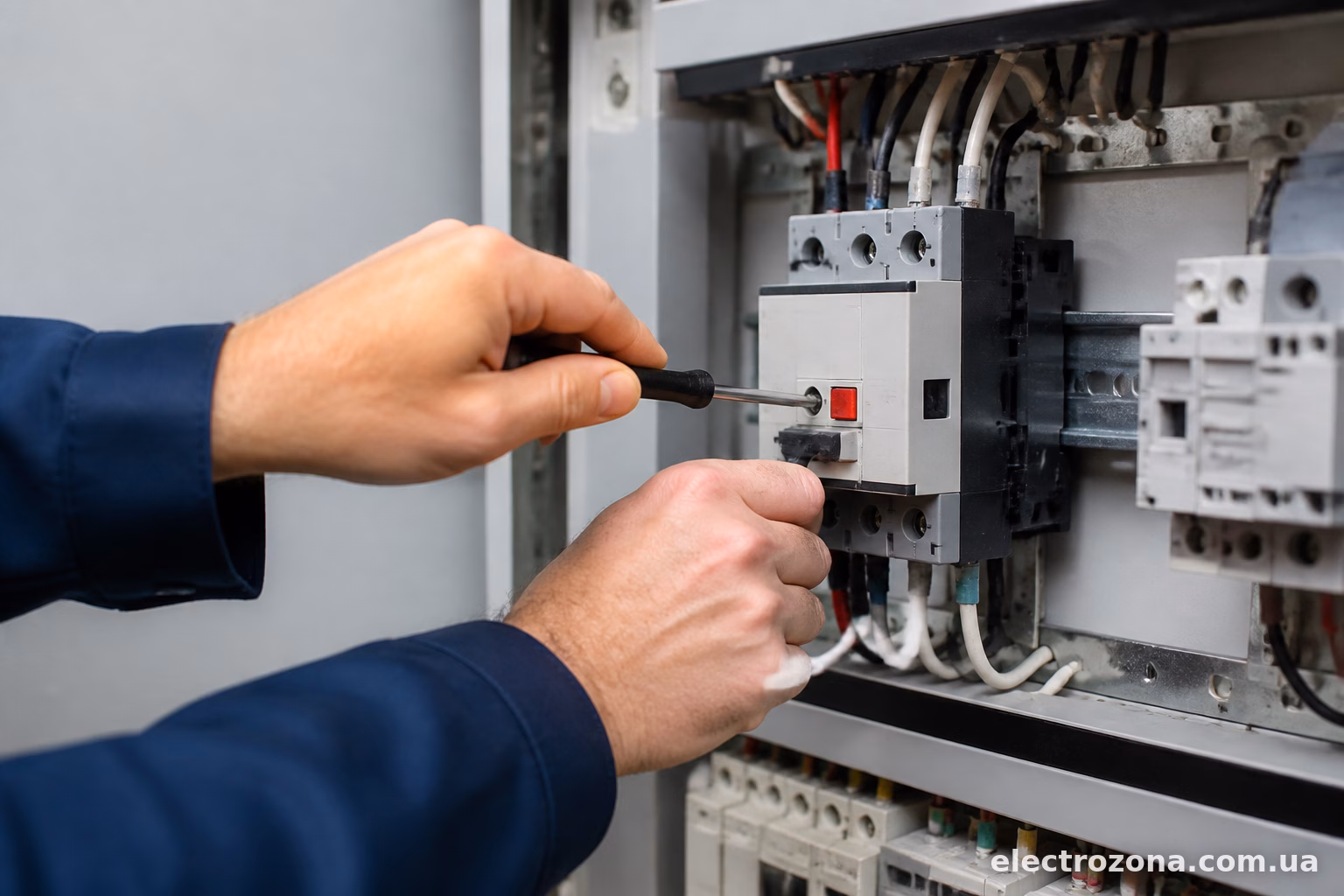

Що потрібно знати перед налаштуванням
Перед тим як крутити регулятор на корпусі автомата, треба зазирнути на шильдик двигуна. Там написано номінальний струм — In. Саме на цю цифру орієнтуємось, а не на потужність у кіловатах, бо струм залежить ще й від напруги живлення та ККД двигуна.
Наприклад, асинхронний двигун 3 кВт, 380В, з коефіцієнтом потужності 0,85 і ККД 0,87 споживає приблизно 6,3-6,7 А. Ці цифри вже вказані виробником на табличці — не треба рахувати вручну, якщо дані є в паспорті.
Ще один момент — схема з’єднання обмоток. Зірка чи трикутник дають різний струм лінії при однаковій потужності. Якщо переплутати, налаштування буде невірним, і двигун або постійно вибиватиме, або взагалі залишиться без захисту при реальному перевантаженні.

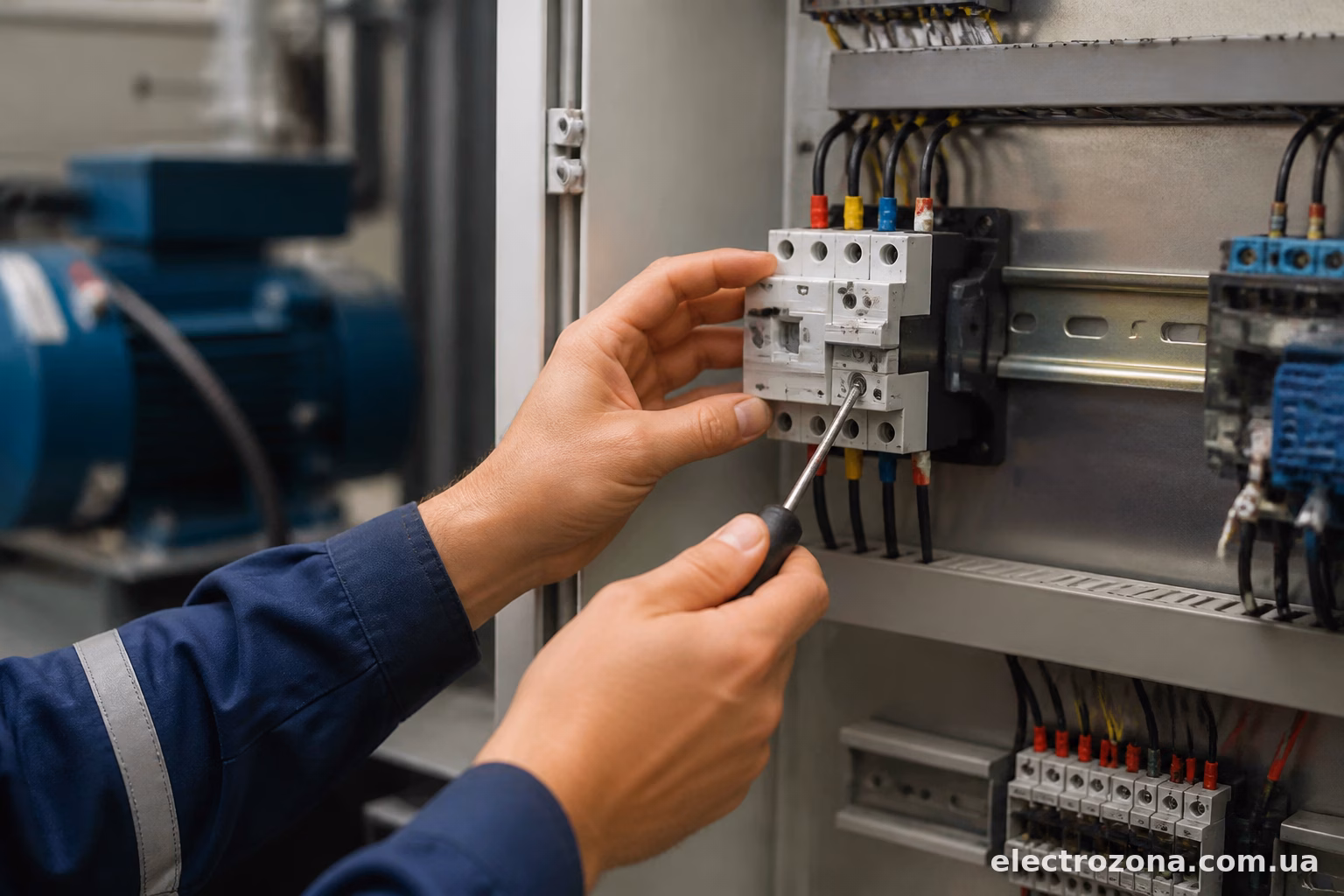

Покрокове налаштування теплового розчіплювача
- Знеструмте лінію повністю, перевірте індикатором відсутність напруги.
- Знайдіть на корпусі автомата шкалу регулювання струму (зазвичай кругла шкала з поворотним регулятором, підписана Ir або In).
- Виставте значення, що дорівнює номінальному струму двигуна з паспорта. Якщо цифри немає точно на шкалі — беруть найближче значення в межах ±5%.
- Переконайтесь, що автомат підходить за діапазоном. У кожної моделі свій робочий діапазон регулювання, наприклад GV2ME08 працює в межах 2,5-4А, а GV2ME14 — 6-10А. Двигун із номінальним струмом 6,7А фізично не налаштуєш на автоматі з діапазоном 1-1,6А, навіть якщо дуже хочеться.
- Зафіксуйте регулятор — на деяких моделях є фіксуюча пломба чи гвинт, щоб хтось випадково не збив налаштування.
На практиці краще виставляти струм трохи вище номінального — на 5-10%, особливо якщо мережа “просідає” по напрузі або двигун працює в запиленому приміщенні і трохи гріється більше за паспортні умови. Але завищувати більше ніж на 10-15% вже небезпечно — тепловий захист перестане адекватно реагувати на перевантаження.

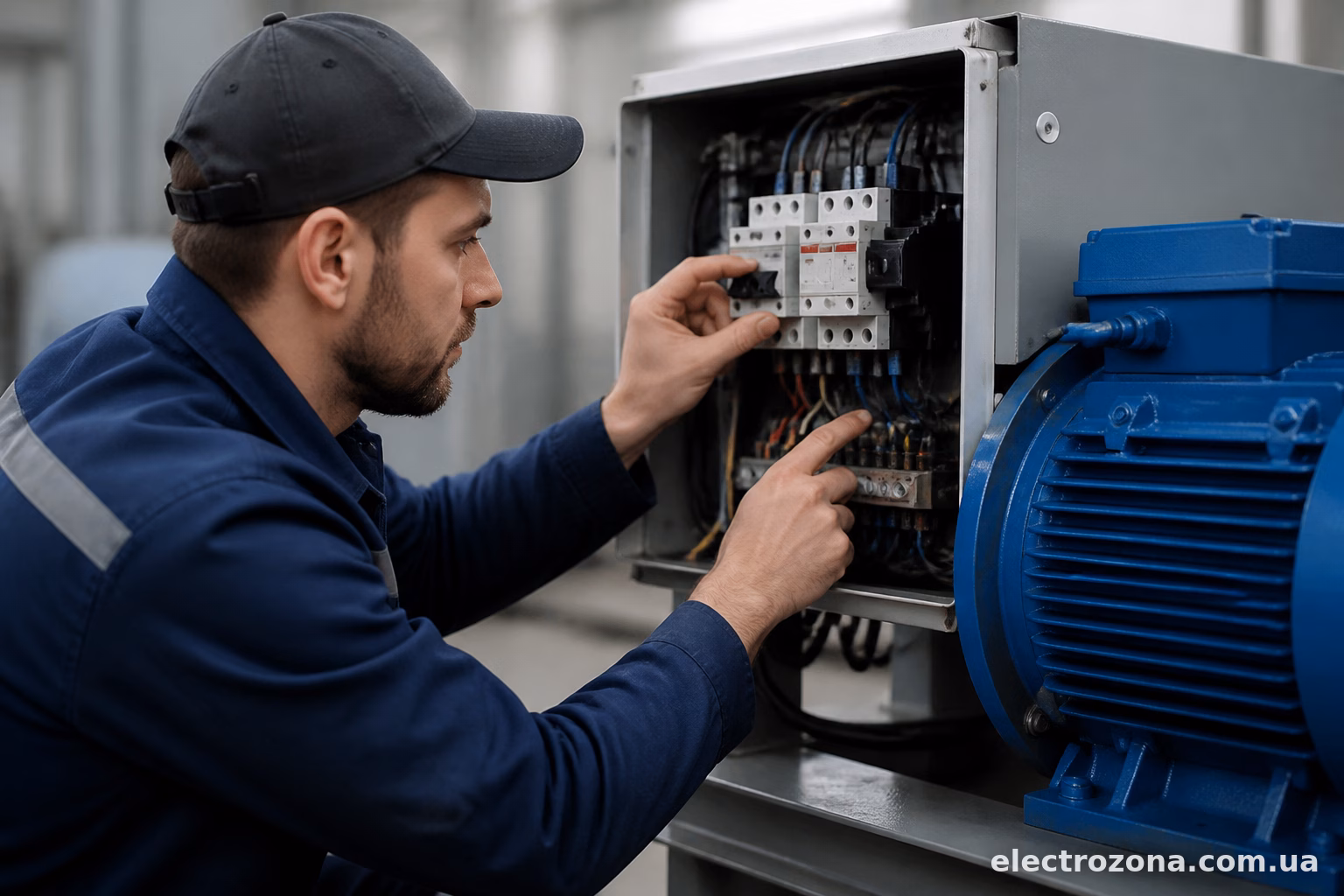

Налаштування електромагнітного розчіплювача (миттєвого спрацювання)
У багатьох автоматах захисту двигуна є другий регулятор — для електромагнітного розчіплювача, який реагує на короткі замикання миттєво, без затримки.
Тут логіка інша. Значення виставляється не по номінальному струму, а з урахуванням пускового струму двигуна — щоб автомат не вибивав під час старту, коли струм на короткий момент злітає в 5-7 разів. Зазвичай виробник вже задає це співвідношення автоматично, і окремо крутити нічого не треба — електромагнітна відсічка прив’язана до положення теплового регулятора.
Але є моделі (наприклад, для двигунів з важким пуском — компресори, насоси з великим стартовим моментом), де передбачено окреме налаштування кратності відсічки. У такому разі орієнтуються на паспортні дані двигуна щодо пускового струму Iп/Iн (зазвичай 5-7, іноді до 8-9 для деяких компресорів).
Типові помилки при налаштуванні
Найчастіша помилка — виставляють струм “на око”, орієнтуючись на потужність двигуна в кіловатах, а не на реальний струм із шильдика. Формула P=UIcosφ дає приблизне значення, а от точні дані завжди вказані виробником з урахуванням конкретного ККД.
Друга помилка — забувають про схему з’єднання зірка/трикутник. Один і той самий двигун при перемиканні зі 380В на 220В (якщо це дозволено конструкцією) матиме зовсім інший робочий струм.
Третя — ставлять автомат “із запасом”, тобто свідомо завищують номінал теплового розчіплювача, щоб “не вибивало”. Це прямий шлях до згорілого двигуна — обмотки перегріваються, а захист мовчить, бо думає, що все в нормі.
Ще один момент, про який часто забувають — температура навколишнього середовища. Якщо щит стоїть у гарячому цеху чи на сонці влітку, теплове реле спрацьовує швидше, ніж при кімнатній температурі, бо біметалічна пластина реагує саме на тепло, а не тільки на струм. У такому разі виробники дають таблиці поправочних коефіцієнтів — варто зазирнути в документацію на конкретну модель.

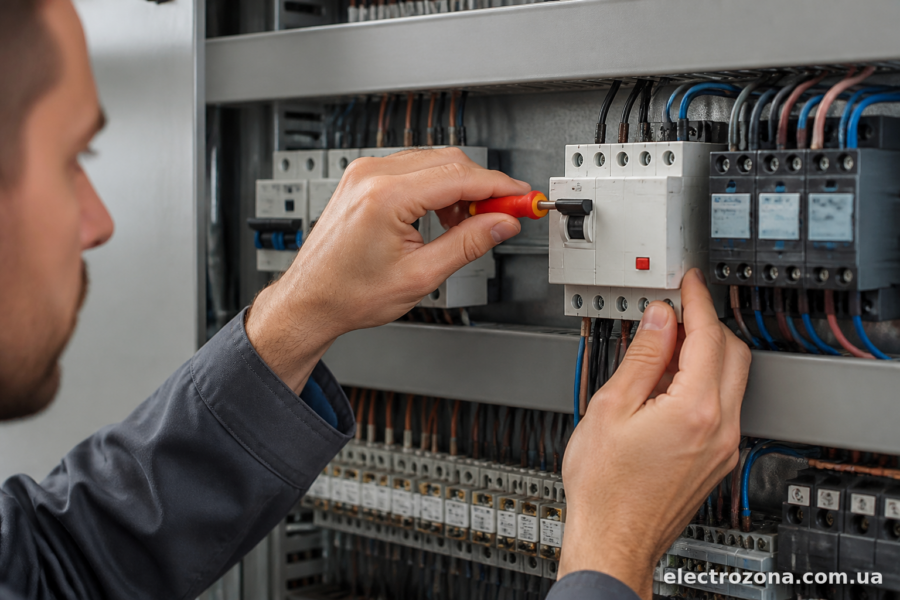

Що робити, якщо автомат постійно вибиває
Якщо після правильного налаштування (струм виставлений точно за паспортом) автомат все одно вибиває при пуску або в процесі роботи — причина вже не в налаштуванні, а в стані самого обладнання.
Перевірте механічну частину — може, двигун важко запускається через знос підшипників, заклинювання вентилятора охолодження чи механічне навантаження на валу (заклинило насос, забився фільтр вентилятора). У такому випадку струм пуску зростає, і навіть правильно виставлений автомат буде відпрацьовувати “чесно”.
Інша поширена причина — просідання напруги в мережі. При пониженій напрузі двигун для видачі тієї ж потужності тягне більший струм, компенсуючи нестачу вольтажу. Якщо в цеху одночасно запускається кілька потужних споживачів і напруга падає з 380 до 340-350В, це вже реальна проблема мережі, а не автомата.
Буває і банальне — обрив однієї фази. Двигун намагається працювати на двох фазах, струм в них зростає в 1,5-2 рази, тепловий розчіплювач це фіксує і відключає лінію, рятуючи обмотки від перегріву. У такому разі автомат працює правильно, а шукати треба обрив у кабелі чи контакторі.
Кілька практичних порад наостанок
Завжди звіряйте діапазон регулювання автомата з робочим струмом двигуна ще на етапі підбору обладнання, а не після монтажу — переробляти щит через невдалий підбір моделі не найприємніше заняття.
Записуйте виставлене значення струму на бирці біля автомата чи в паспорті щита. Через пару років, коли двигун міняють на аналогічний, а хтось інший обслуговує щит, ці дані рятують купу часу.
Періодично перевіряйте затягування контактних з’єднань на клемах автомата — ослаблений контакт грається на нагрів, а нагрів впливає на спрацювання теплового розчіплювача так само, як і реальне перевантаження.
Налаштування автомата захисту електродвигуна — робота нескладна технічно, головне не полінуватись зазирнути в паспортні дані двигуна і не покладатись на “приблизно”. Правильно виставлений струм рятує обмотки від перегріву, а виробництво — від позапланового простою через згорілий двигун.
