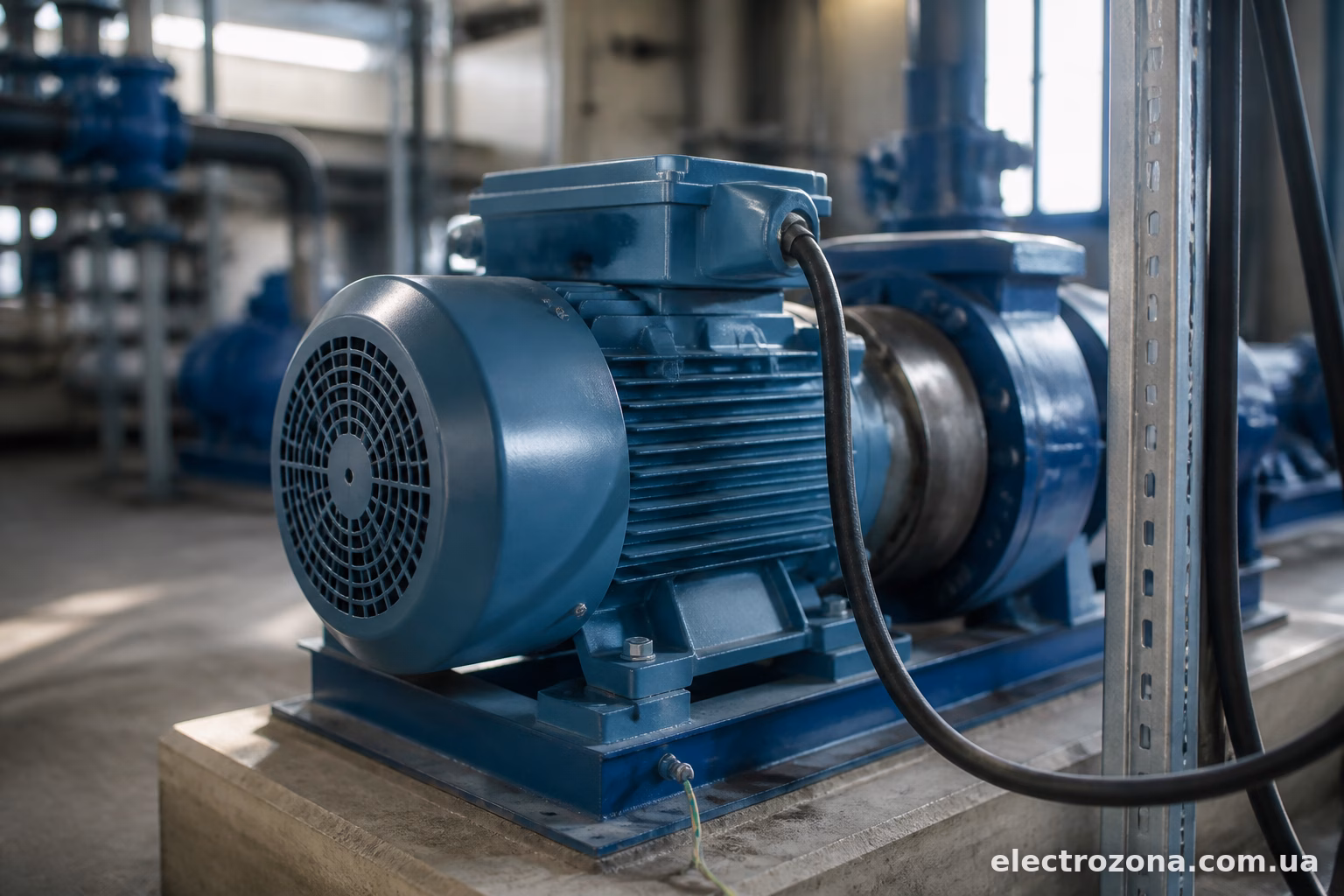

Обрив фази — одна з найпоширеніших причин виходу з ладу трифазних двигунів. Мотор продовжує працювати навіть на двох фазах, тільки починає перегріватись, гудіти інакше і за лічені хвилини або години згорає обмотка. Проблема в тому, що на слух і навіть на дотик далеко не завжди вдається вчасно помітити, що щось не так — двигун ще крутиться, верстат ще ріже, насос ще качає. А всередині вже йде процес самознищення.
Розберемось, чому так відбувається і які пристрої реально рятують двигуни від цієї халепи.
Чому обрив фази такий небезпечний
Коли зникає одна з трьох фаз, двигун не зупиняється — він переходить у режим роботи на двох фазах, і це критично. Струм у двох фазах, що залишились, зростає в 1,5-1,7 рази порівняно з номінальним. Обмотки починають грітись набагато сильніше, ніж розраховано конструктивно.
Двигун при цьому може навіть не втратити обертовий момент одразу — особливо якщо навантаження невелике. Саме тому оператор верстата чи технолог на виробництві часто просто не помічає аварії. А через 15-40 хвилин (залежить від потужності і завантаженості) обмотка перегрівається настільки, що ізоляція починає руйнуватись. Далі — міжвиткове замикання, і двигун можна викидати або перемотувати.
Причини обриву фази бувають різні: перегоріла запобіжник на підстанції, обрив проводу в кабельній трасі, поганий контакт у клемній колодці, окислений контакт автомата, аварія на лінії електропостачання. У приватному секторі часто винен саме поганий контакт — з часом клеми окислюються, послаблюються, і одна фаза просто “відвалюється” при вібрації обладнання.

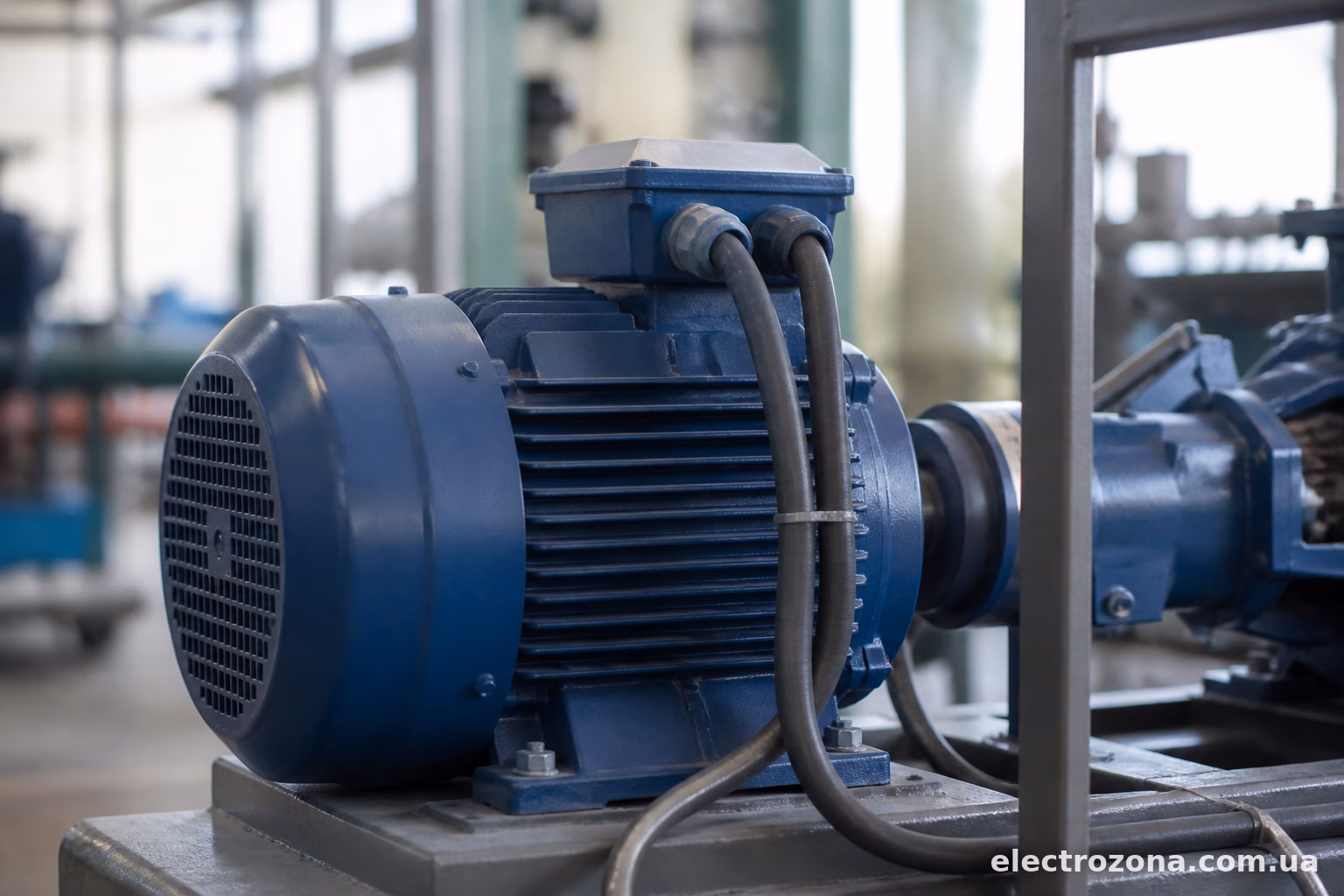

Реле контролю фаз — головний захисник
Найпростіший і найефективніший спосіб захисту — встановити реле контролю фаз (РКФ). Це невеликий пристрій, який монтується в електрощит на DIN-рейку і постійно моніторить всі три фази.
Реле відслідковує кілька параметрів одночасно:
- наявність напруги на кожній фазі;
- правильність чергування фаз (це важливо для напрямку обертання двигуна);
- рівень напруги — чи не занижена, чи не завищена;
- асиметрію фаз між собою.
Щойно реле фіксує зникнення однієї з фаз, воно миттєво розмикає контакти і знеструмлює котушку контактора, який живить двигун. Двигун зупиняється за долі секунди, ще до того як встигне перегрітись.
Популярні моделі на українському ринку — це реле від Новатек-Електро (наприклад РКФ-3), EKF, ІЕК, Meander. Ціна питання невелика, від 300 до 800 гривень за штуку, а рятує вона двигуни вартістю в десятки тисяч. Тому на будь-якому виробничому об’єкті, де стоять трифазні двигуни від 1,5 кВт і вище, реле фаз — це не розкіш, а обов’язковий елемент схеми.
Як підключити реле фаз практично
Схема доволі проста. Реле включається паралельно до трифазної мережі — на його клеми А, В, С заводяться три фази. Живлення для самого реле (якщо це окрема клема) береться зазвичай з тих же фаз або з нейтралі, залежно від моделі.
Вихідні контакти реле (зазвичай це контакти 15-18 або подібні, залежно від виробника) вмикаються в ланцюг керування котушкою магнітного пускача. Тобто фізично реле не комутує силові кола двигуна напряму — воно керує контактором, а вже контактор розриває живлення на двигуні.
Важливий нюанс: більшість сучасних реле мають регульовану затримку на спрацювання і затримку на повернення після відновлення нормальних параметрів мережі. Затримка на включення потрібна для того, щоб уникнути хибних спрацювань при короткочасних просадках напруги — наприклад, при пуску потужного обладнання поруч.

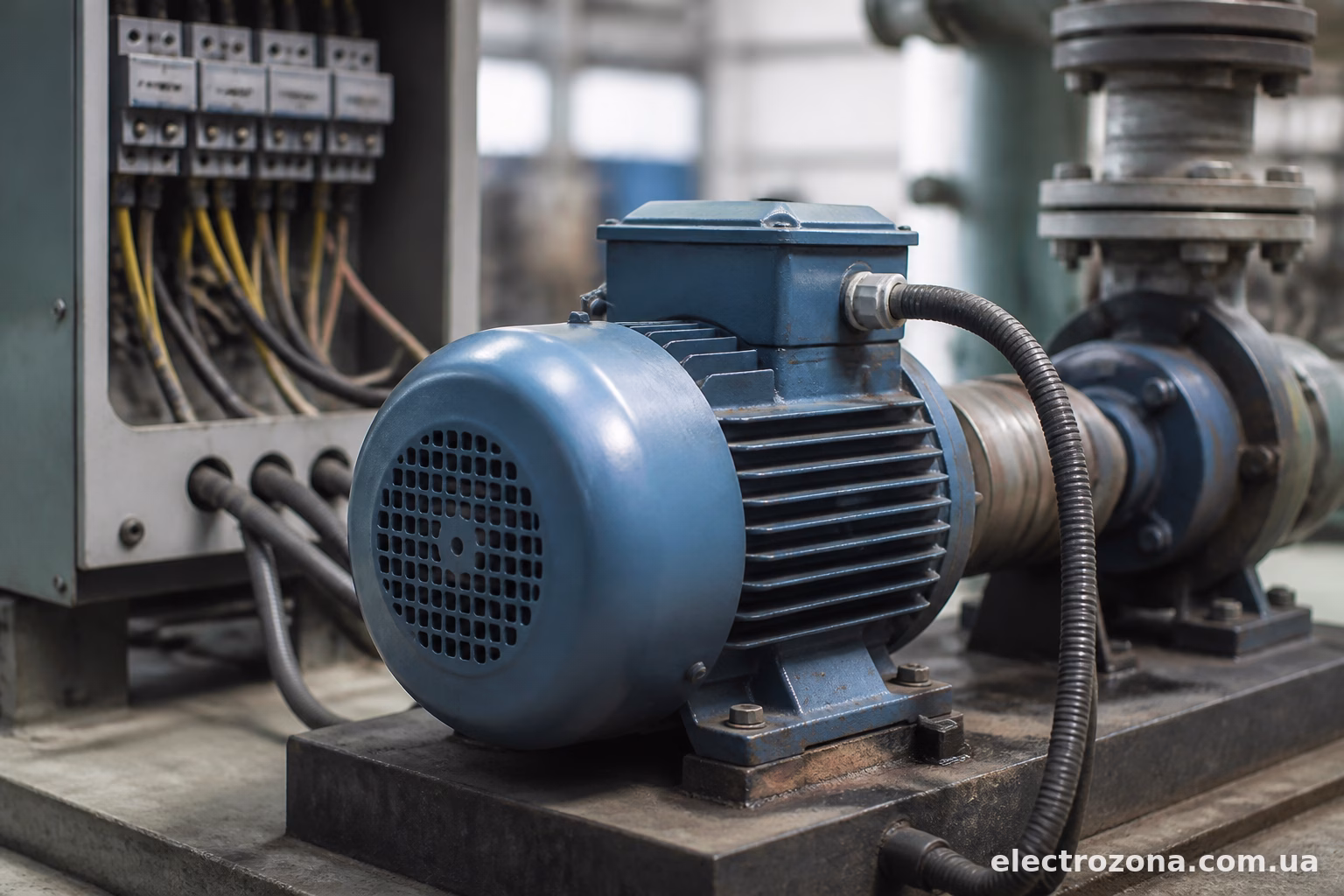

Теплове реле як додатковий захист
Реле фаз чудово ловить саме факт обриву фази. Але воно не замінює теплове реле (термореле), яке захищає двигун від перевантаження з інших причин — заклинювання механізму, підвищене навантаження, тривала робота в важкому режимі.
Теплове реле встановлюється безпосередньо після магнітного пускача, в силовому колі. Воно має біметалічні пластини, які нагріваються струмом, що протікає через них. Якщо струм перевищує налаштоване значення протягом певного часу, пластини вигинаються і розмикають контакт, знеструмлюючи котушку контактора.
Різниця в тому, що теплове реле реагує повільніше, ніж реле фаз — воно розраховане на перевантаження, а не на аварійні ситуації типу обриву фази. При обриві фази струм зростає не настільки критично, щоб теплове реле спрацювало миттєво, а іноді воно взагалі не встигає спрацювати до того, як обмотка перегріється.
Тому найкраща практика — комбінувати обидва захисти. Реле фаз ловить обрив фази і аварійні перепади напруги, теплове реле страхує від механічних перевантажень двигуна.
Автоматичний вимикач — це не захист від обриву фази
Тут варто розвіяти поширену помилку. Багато хто вважає, що трифазний автоматичний вимикач сам по собі захищає двигун від обриву фази. Це не так.
Автомат реагує на струм короткого замикання і на тривале перевантаження по струму (через тепловий розчіплювач всередині). Але коли обривається одна фаза, струм в автоматі на двох інших фазах зростає, проте не настільки різко, щоб миттєво спрацював розчіплювач. Автомат може роками не помітити проблему обриву фази, поки двигун потихеньку деградує.
Автоматичний вимикач захищає проводку від перегріву і коротких замикань — це його пряма функція. Але спеціалізованого захисту від несиметрії фаз чи обриву фази він не дає. Для цього і придумали окремі реле контролю фаз.

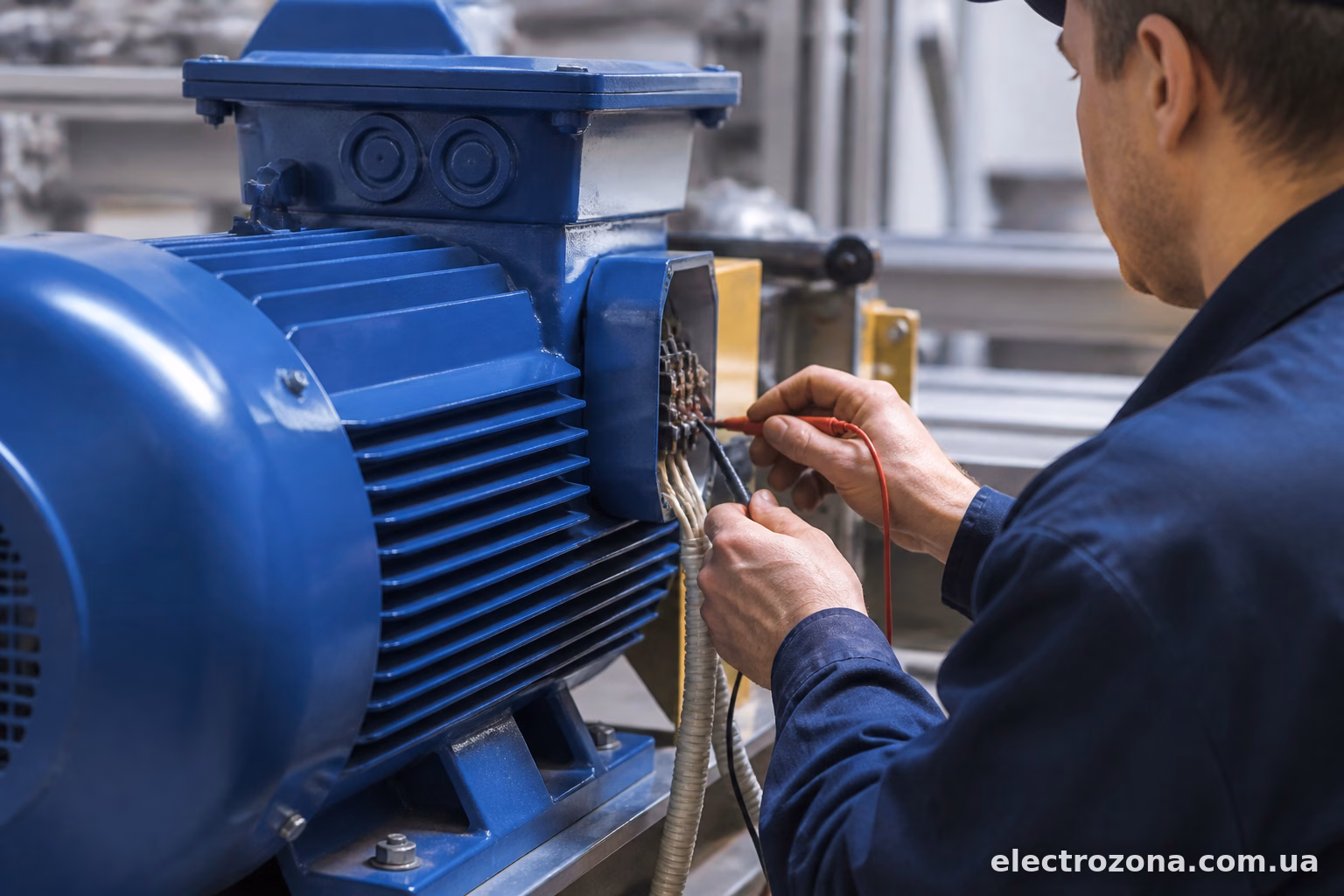

УЗО тут теж не при чому
Ще одне поширене питання — чи допоможе УЗО в такій ситуації. Ні, не допоможе. Пристрій захисного відключення реагує на струм витоку, тобто на ситуацію, коли частина струму йде “не туди” — наприклад, через пошкоджену ізоляцію на корпус обладнання чи на людину. Обрив фази — це зовсім інший тип аварії, і УЗО на нього ніяк не реагує.
Тому плутати ці два пристрої не варто — вони вирішують абсолютно різні задачі і в схемі захисту трифазного двигуна виконують паралельні, а не взаємозамінні функції.
Практична схема захисту трифазного двигуна
Оптимальна схема для серйозного виробничого обладнання виглядає так:
- Вступний автоматичний вимикач — захист від коротких замикань і базового перевантаження проводки.
- Реле контролю фаз — миттєвий захист від обриву фази, неправильного чергування фаз, перекосу напруги.
- Магнітний пускач (контактор) — комутація силового кола двигуна.
- Теплове реле в парі з контактором — захист від тривалого перевантаження за струмом.
Ця зв’язка коштує недорого відносно вартості самого двигуна, особливо якщо мова про потужні мотори від 3-5 кВт і вище. На практиці саме такий комплект стоїть на переважній більшості промислових верстатів, компресорів, насосних станцій, вентиляційних установок.
Для побутового використання — наприклад, якщо у вас на дачі стоїть трифазний насос або циркулярка — реле фаз теж не завадить. Купити готовий блок з реле і контактором можна в зборі, це займе один вихідний на монтаж і збереже нерви та гроші в майбутньому.
Якщо двигун вже старий, обмотки з витяжкою пропрацювали не один рік, варто ставити захист з запасом по чутливості — тобто налаштовувати реле на менший поріг допустимої асиметрії напруг, десь на рівні 5-7% замість стандартних 10-15%. Старі обмотки менш стійкі до нагріву і швидше деградують при найменших відхиленнях у живленні.
Обрив фази — це та аварія, яку простіше попередити технічними засобами, ніж потім лікувати наслідки перемоткою двигуна чи покупкою нового. Реле контролю фаз коштує копійки порівняно з ремонтом, а встановлюється за годину роботи електрика. Ігнорувати цей захист на серйозному обладнанні — це просто питання часу, коли станеться аварія.
