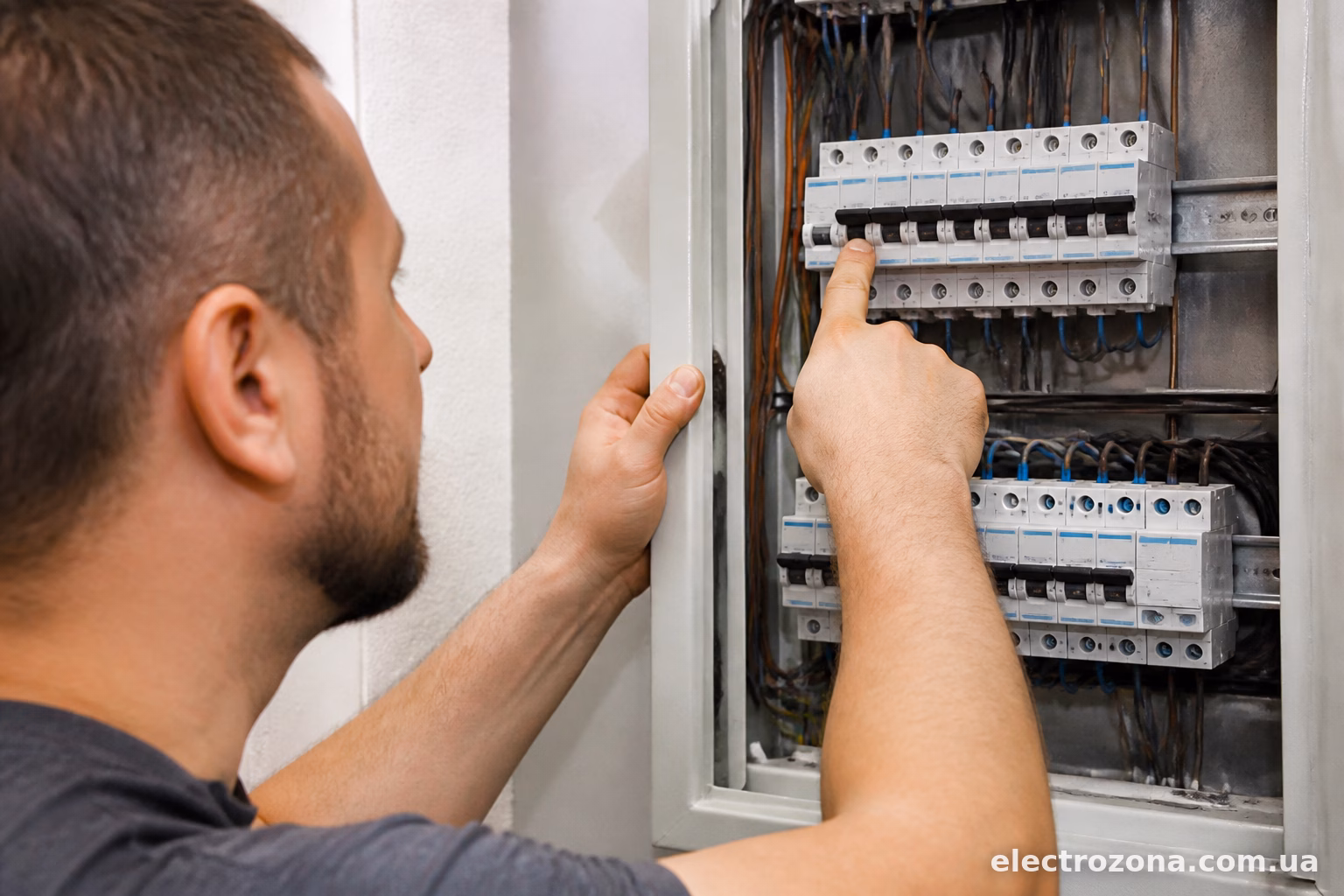

Двигун стартує — і одразу щиток клацає, світло гасне, автомат падає в положення “вимкнено”. Знайома ситуація для тих, хто має справу з насосами, компресорами, циркулярками чи будь-яким обладнанням з електромотором. І причина майже завжди одна з кількох типових — пусковий струм, несправність автомата, проблема в самому двигуні або неправильний підбір номіналу захисту.
Розберемось детально, бо тут є нюанси, які плутають навіть досвідчених електриків-самоучок.
Пусковий струм — головний винуватець
Будь-який електродвигун при запуску споживає струм, що в 5-8 разів перевищує номінальний робочий. Це фізика процесу: ротор нерухомий, індуктивний опір обмоток мінімальний, тому струм у перші долі секунди злітає вгору.
Візьмемо для прикладу насос потужністю 1,5 кВт. Номінальний струм — приблизно 6,8 А. Пусковий же може сягати 40-50 А на короткий момент, поки ротор не розкрутиться. Якщо на лінії стоїть автомат С16 (характеристика С, номінал 16 А), теоретично він має витримати такий кидок — характеристика С розрахована саме на індуктивні навантаження з великим пусковим струмом.
Але на практиці часто стоїть автомат з характеристикою В, розрахований на освітлення чи резистивні навантаження. Такий автомат спрацьовує при перевищенні номіналу вже в 3-5 разів. Для двигуна цього категорично недостатньо — характеристика В вибиватиме при кожному пуску.

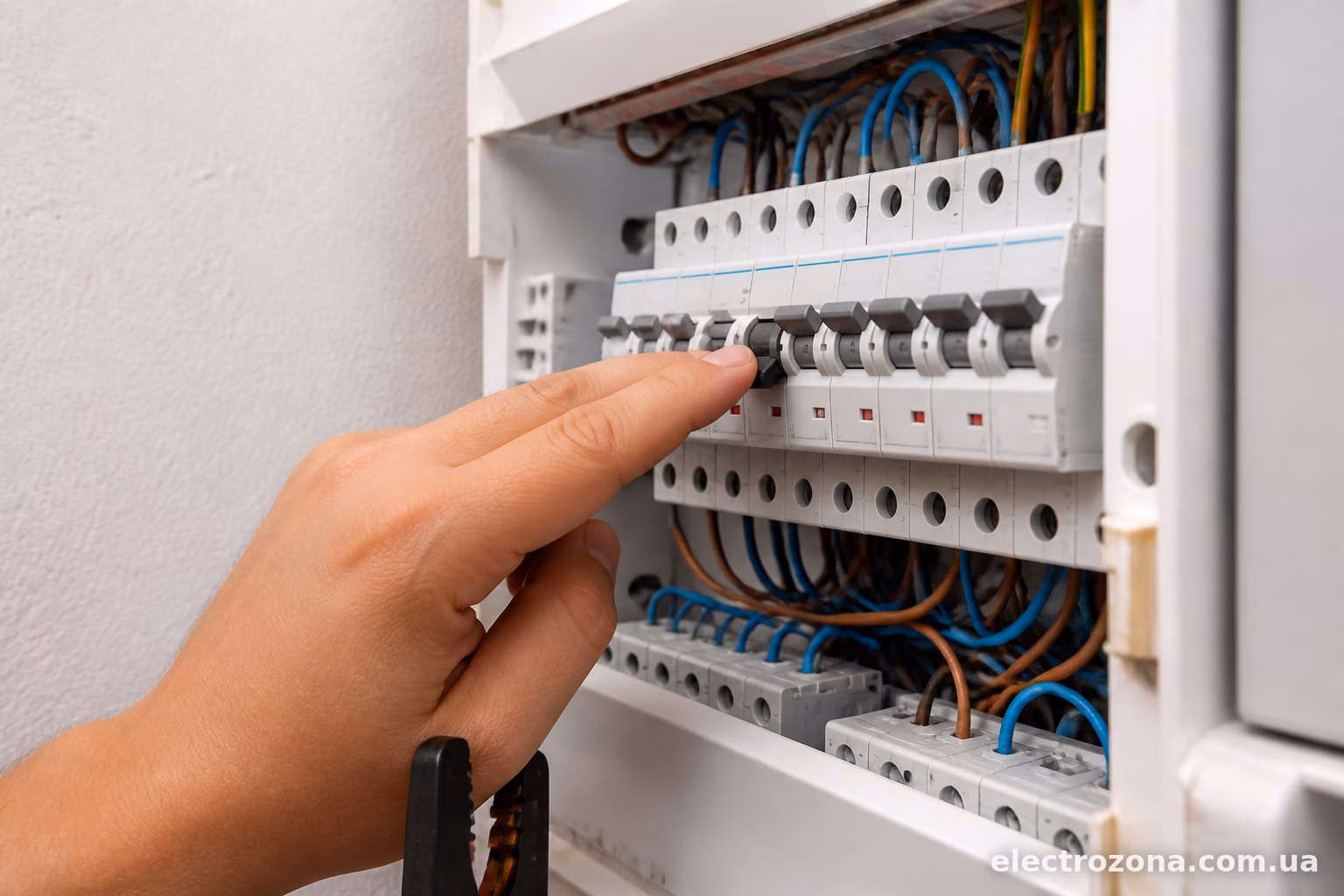

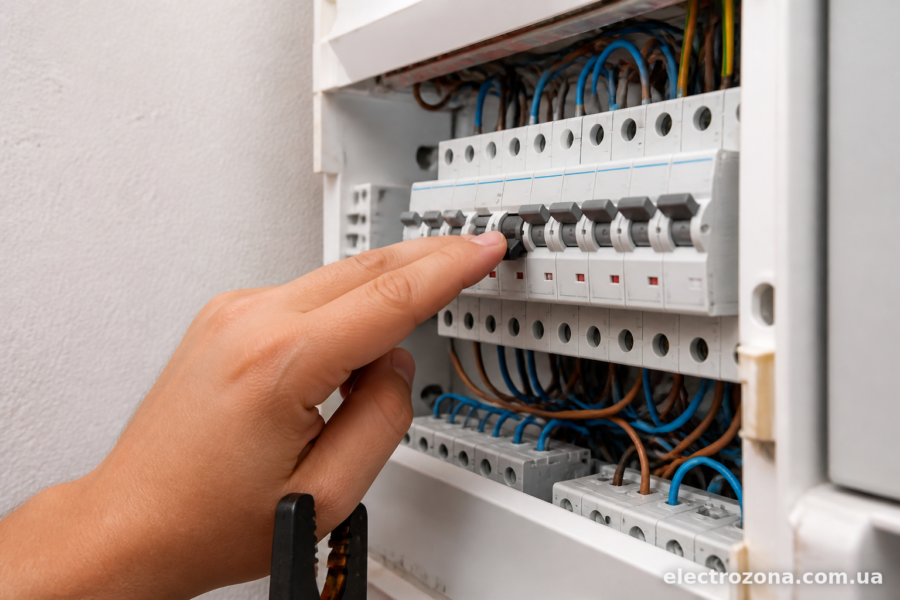

Неправильно підібрана характеристика автомата
Тут варто зупинитись докладніше, бо це найпоширеніша помилка при монтажі щитків.
Автомати поділяються на типи за швидкістю спрацювання при перевантаженні:
- Характеристика B — спрацьовує при 3-5-кратному перевищенні номінального струму. Підходить для освітлення, розеток без потужного обладнання.
- Характеристика C — спрацьовує при 5-10-кратному перевищенні. Стандартний вибір для побутових ліній з двигунами — насоси, холодильники, кондиціонери.
- Характеристика D — витримує 10-20-кратне перевищення. Використовується для потужних промислових двигунів, зварювальних апаратів, трансформаторів.
Якщо на лінію з насосом чи компресором поставили автомат з характеристикою B — вибивання при кожному пуску майже гарантоване. Рішення просте: замінити на характеристику C, а для потужних промислових установок — на D.
Номінал теж має значення. Автомат підбирається не тільки за характеристикою, а й за струмом — зазвичай на 20-25% вище номінального робочого струму двигуна, з урахуванням пускових властивостей.

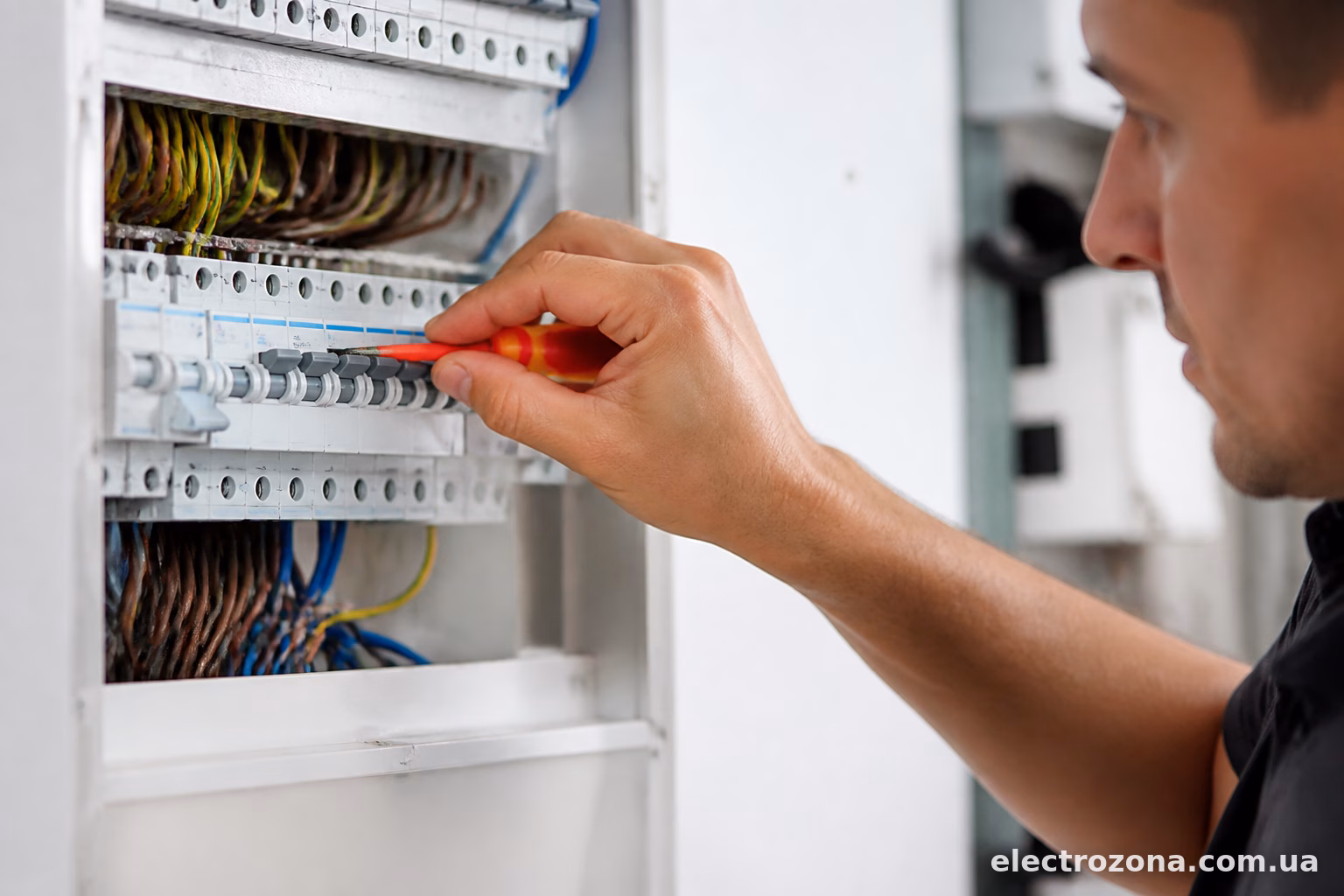

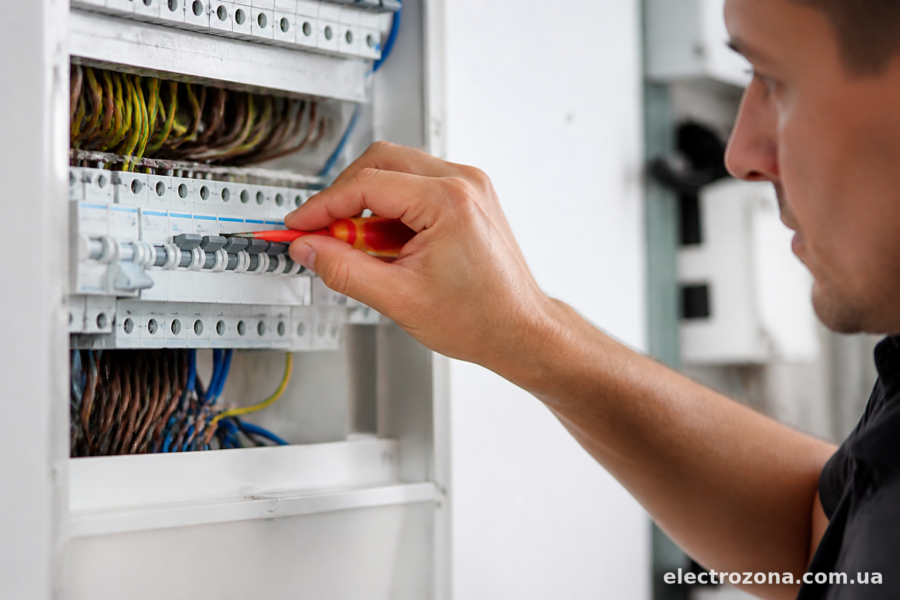

Автомат несправний або застарілий
Автомати теж мають ресурс. Механізм розчеплювача з часом втомлюється, пружини слабшають, контакти окислюються. У результаті автомат починає спрацьовувати при менших струмах, ніж заявлено виробником.
Якщо автомат простояв 10-15 років, і раніше двигун запускався нормально, а тепер почав вибивати — це перший сигнал перевірити стан самого апарата. Особливо це стосується дешевих автоматів невідомого походження, куплених на ринку без сертифікації.
Перевірити просто: тимчасово поставити завідомо справний автомат такого ж номіналу й характеристики. Якщо проблема зникла — стара автоматика під заміну.
Ще один момент — тепловий розчеплювач чутливий до температури навколишнього середовища. Якщо щиток стоїть у гарячому підвалі чи на сонці влітку, автомат може спрацьовувати при менших струмах, ніж за нормальних умов +20°C. Виробники зазвичай вказують поправочні коефіцієнти для експлуатації при підвищеній температурі.
Проблема в самому двигуні
Не завжди винен автомат чи проводка. Часом причина в обладнанні, яке підключають.
Міжвиткове замикання в обмотці. Якщо двигун старий або вже переносив перегрів, ізоляція обмоток могла деградувати. Витки замикаються між собою, опір падає, струм при пуску зростає в рази більше норми. Автомат в такому випадку захищає правильно — він реагує на реальну несправність.
Заклинювання ротора або підшипників. Якщо насос довго стояв без роботи, підшипники могли закиснути, а робоче колесо — прикипіти до корпуса через накип чи іржу. Двигун намагається стартувати, але механічний опір занадто великий, струм зашкалює, автомат відпрацьовує миттєво.
Несправність конденсатора (для однофазних двигунів з пусковим конденсатором). Пробитий чи висохлий конденсатор змінює характер пускового струму, він стає більшим і триває довше звичайного.
Перевірити двигун можна мультиметром — заміряти опір обмоток і порівняти з паспортними даними, а також перевірити опір ізоляції мегаомметром. Якщо є доступ до вала — спробувати прокрутити його рукою при знеструмленому обладнанні. Туго крутиться чи взагалі не крутиться — механічна проблема.

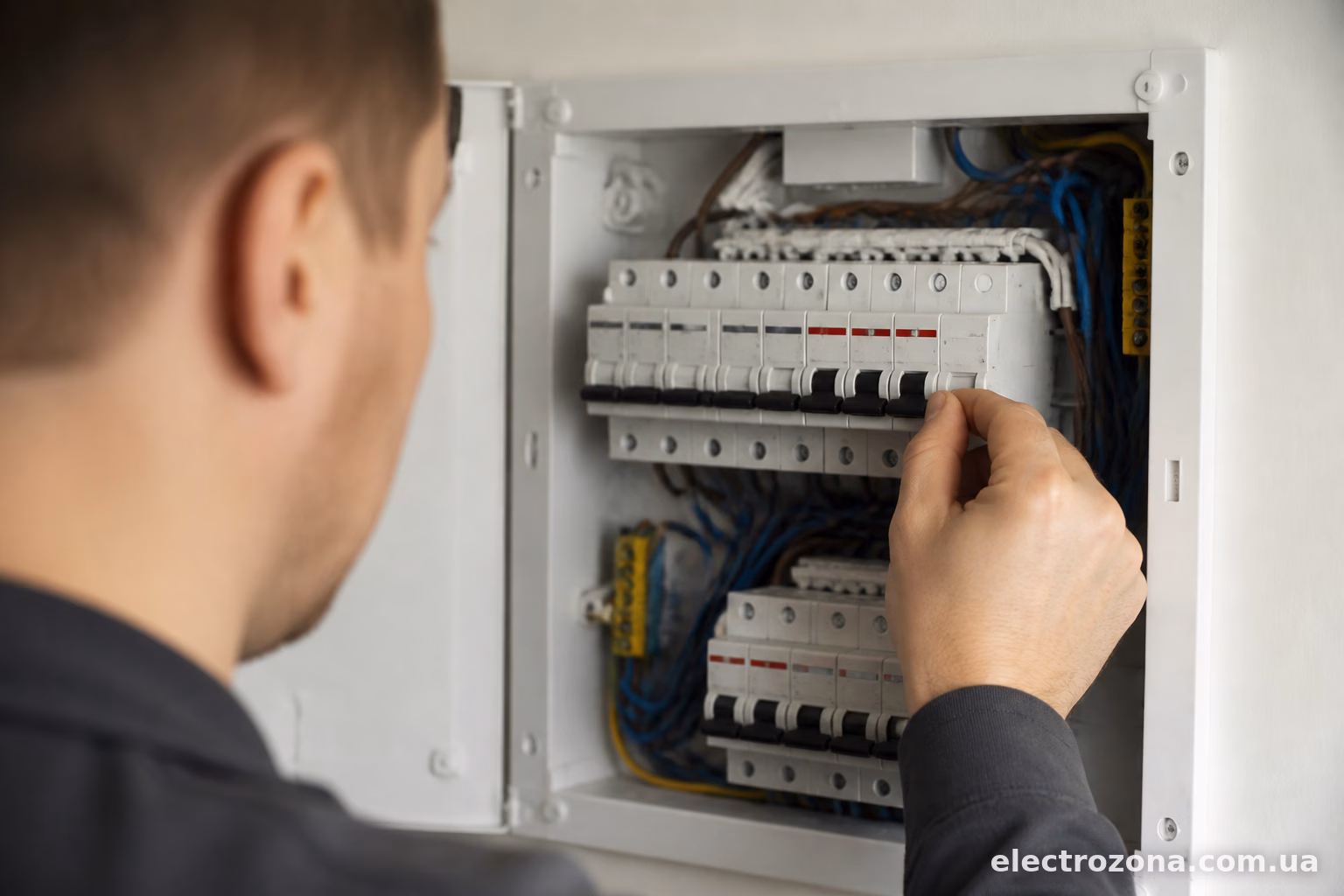

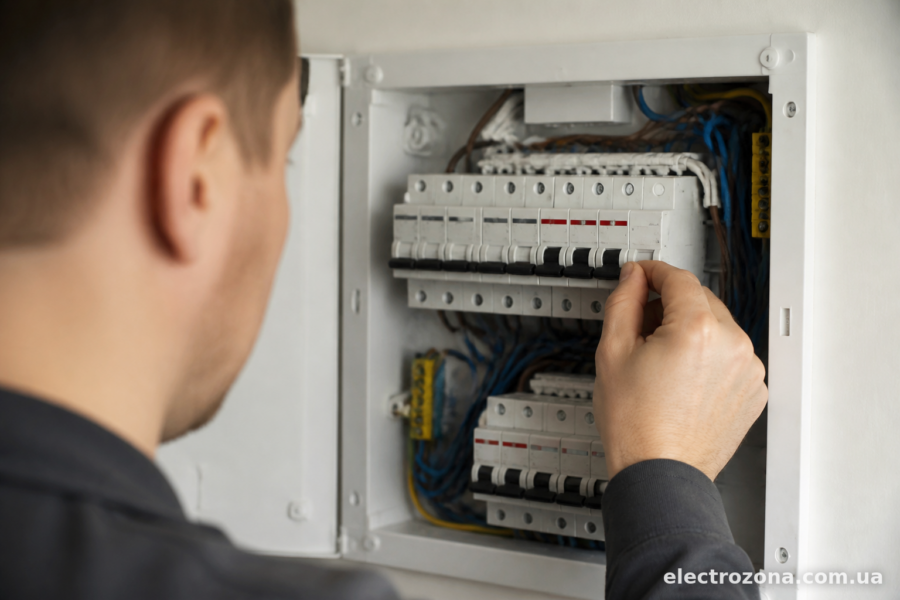

УЗО замість автомата — окрема історія
Іноді плутають причини: думають, що вибиває автомат, а насправді спрацьовує УЗО (пристрій захисного вимкнення), встановлене на тій же лінії.
УЗО реагує не на перевантаження струмом, а на струм витоку — коли частина струму йде не по штатному шляху, а, наприклад, через пошкоджену ізоляцію на корпус чи землю. Двигуни, особливо занурювані насоси, що працюють у воді чи вологих умовах, часто мають природний невеликий струм витоку через конденсацію вологи в обмотках.
Якщо стоїть УЗО з чутливістю 10 мА, а насос дає витік 8-15 мА при пуску — воно спрацює. Рішення: або переходити на менш чутливе УЗО (30 мА для звичайних побутових потреб), або встановити диференціальний автомат, розрахований на індуктивні пускові навантаження, або перевірити ізоляцію двигуна на предмет реальної несправності.
Тут головне — не плутати захист. Автомат захищає від перевантаження і короткого замикання. УЗО — від струму витоку і ураження людини електрикою. Це різні пристрої з різною логікою роботи, хоч зовні схожі і стоять поруч у щитку.
Що робити покроково
Коли автомат вибиває при пуску, послідовність перевірки логічна:
Спочатку варто глянути на маркування автомата — яка характеристика, який номінал. Якщо стоїть B замість C — заміна на C часто вирішує проблему без інших втручань.
Далі перевіряється вік і стан автомата — якщо старий, замінити на новий такого ж номіналу для тесту.
Якщо не допомогло — переходимо до двигуна: заміряти опір обмоток, перевірити механічну частину на заклинювання, оглянути конденсатор (якщо є).
І окремо перевірити, чи не плутається справа з УЗО — можливо, вибиває саме воно, а не автомат.
Ще один практичний момент — правильний переріз кабелю. Занадто тонкий провід на довгій відстані створює додатковий опір, через що падіння напруги при пуску більше, а це опосередковано впливає на роботу захисної автоматики та самого двигуна.
Якщо самостійна діагностика не дає результату або немає впевненості в безпечності робіт з електрикою — краще викликати електрика. Робота з силовими лініями і потужними двигунами вимагає розуміння схеми підключення, інакше ризик або пошкодити обладнання, або отримати удар струмом занадто високий.
Автомат, що вибиває при пуску двигуна — це не завжди поломка. Частіше це сигнал, що система захисту неправильно підібрана під конкретне навантаження, або в обладнанні є прихована несправність, яку варто знайти раніше, ніж вона призведе до серйознішої аварії.
