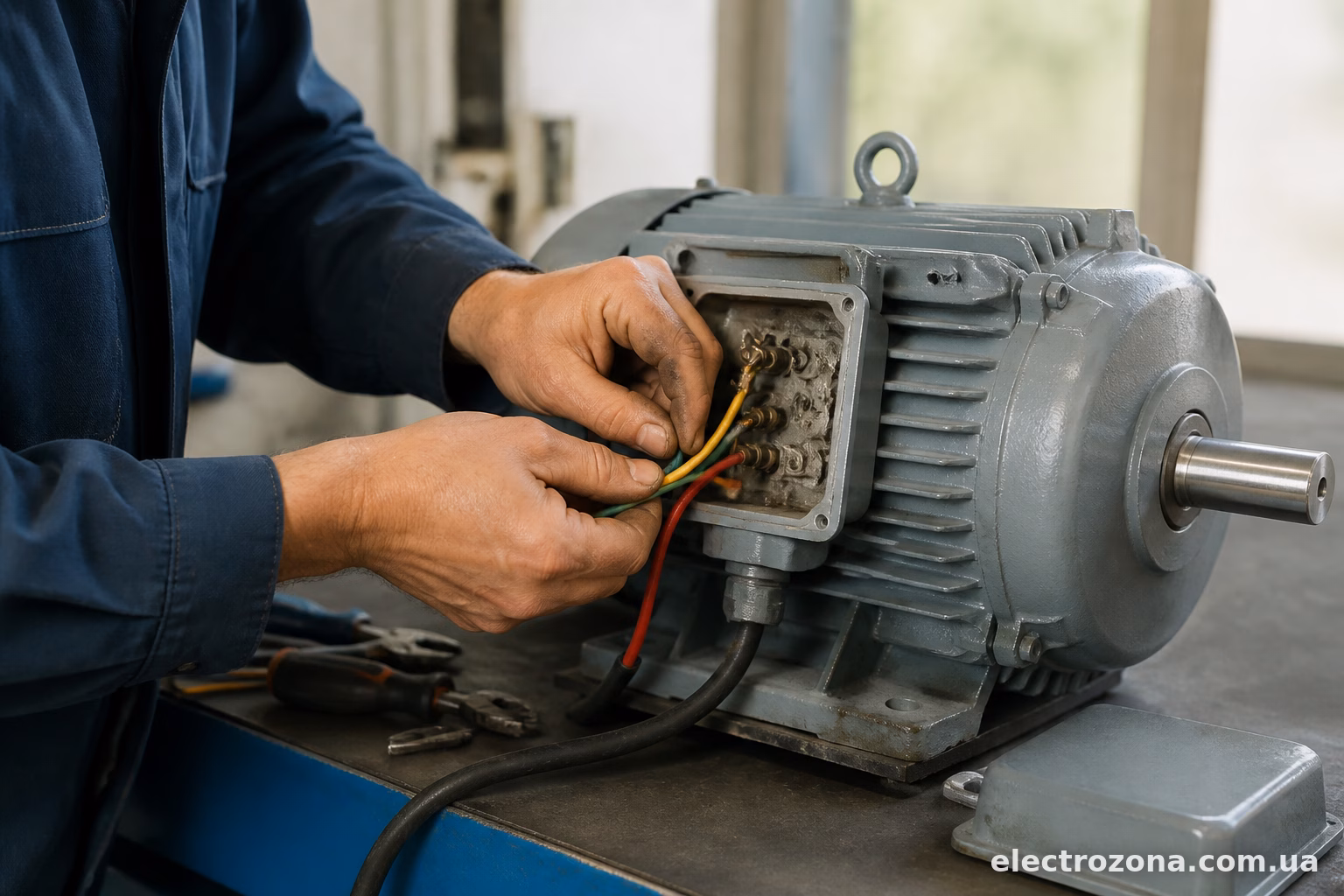

Як зробити реверс трифазного двигуна

Щоб трифазний двигун закрутився в інший бік, достатньо поміняти місцями будь-які дві фази з трьох. Це вся фізика питання. Магнітне поле статора змінює напрямок обертання — і ротор слухняно йде за ним у зворотну сторону. Складність не в теорії, а в тому, як це реалізувати на практиці безпечно і без коротких замикань між фазами.

Робити реверс вручну — перекидати проводи на клемах — можна хіба що для одноразового тесту двигуна на верстаку. Для нормальної експлуатації потрібна схема з двома контакторами, механічним і електричним блокуванням. Про це і поговоримо.

Чому не можна просто перемкнути фази вручну

Здавалося б — відкрутив дві клеми, поміняв місцями, закрутив назад. Двигун дійсно піде в інший бік. Але на практиці так роблять хіба що електрики старої школи на своєму обладнанні, і то на свій страх і ризик.

Проблема в тому, що при частих реверсах контакти швидко окислюються, з’являється люфт, і рано чи пізно замість чіткого перемикання ви отримаєте іскріння або взагалі коротке замикання між фазами. Плюс — жоден нормальний технологічний процес не передбачає, що оператор буде лізти в щит з викруткою кожного разу, коли потрібно змінити напрямок конвеєра чи приводу.

Тому реверс роблять через два контактори, включені за спеціальною схемою.

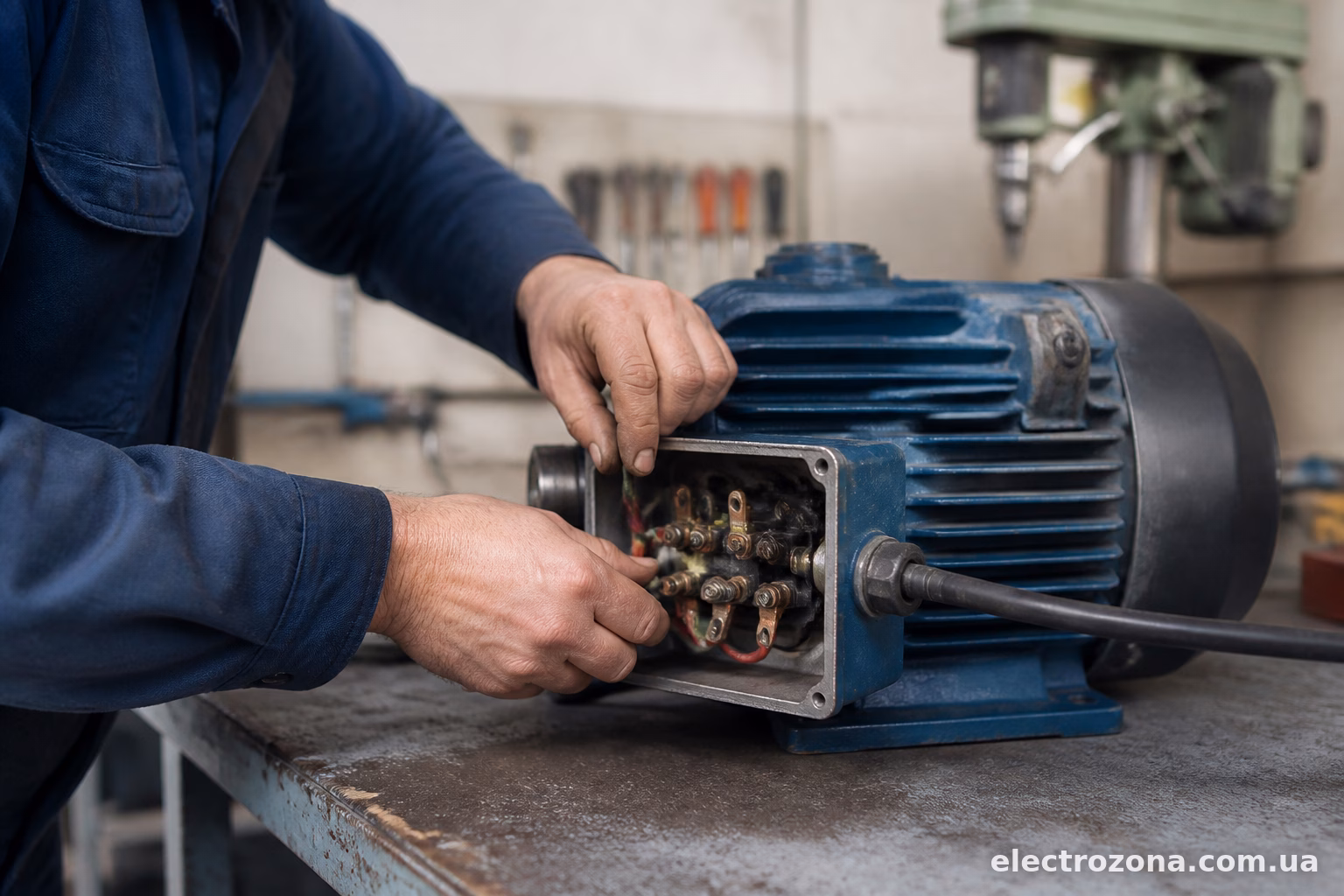

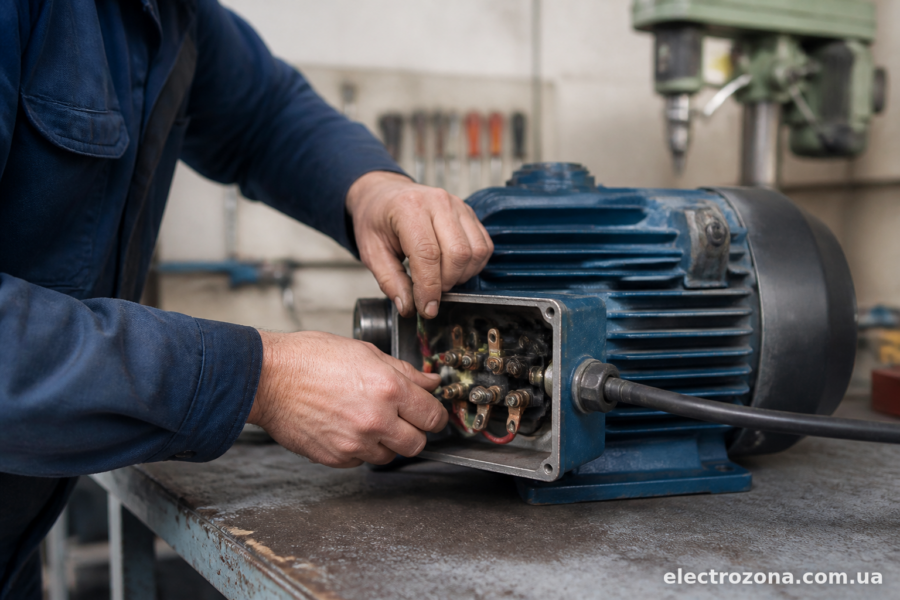

Принцип роботи реверсивної схеми

Береться два однакових контактори — умовно КМ1 (прямий хід) і КМ2 (реверс). Обидва підключені до одного двигуна, але з різним порядком підключення фаз на виході.

Наприклад:

КМ1 подає фази L1-L2-L3 у природному порядку на клеми двигуна U-V-W;
КМ2 подає ті самі фази, але L2 і L3 вже переставлені місцями — виходить L1-L3-L2.

Коли вмикається КМ1 — двигун крутиться за годинниковою стрілкою. Вмикається КМ2 — обертання йде проти. Все просто, поки контактори не спробують увімкнутися одночасно.

А ось це вже критичний момент. Якщо через якийсь збій (залипання контакту, помилка в логіці керування, людський фактор при ручному керуванні кнопками) обидва контактори замкнуться одночасно — станеться міжфазне коротке замикання прямо на виході контакторів. Наслідки — від вибитих автоматів до згорілих контактів і навіть пожежі в щиті.

Механічне блокування

Щоб виключити одночасне включення, ставлять механічний блокувальник — спеціальний важіль або защіпку між двома контакторами. Фізично він не дає одному контактору увімкнутися, поки інший знаходиться у включеному стані.

Більшість виробників (Schneider Electric, ABB, IEK, Chint) випускають готові механічні блокувальники під конкретні серії контакторів. Наприклад, для контакторів IEK серії КМІ є окремий аксесуар-перемичка, який кріпиться між двома пускачами і механічно не дає їм замкнутись одночасно.

Це не опція “для перестраховки” — це обов’язковий елемент будь-якої реверсивної схеми. Без нього збирати реверс — погана ідея, навіть якщо здається, що логіка керування надійна.

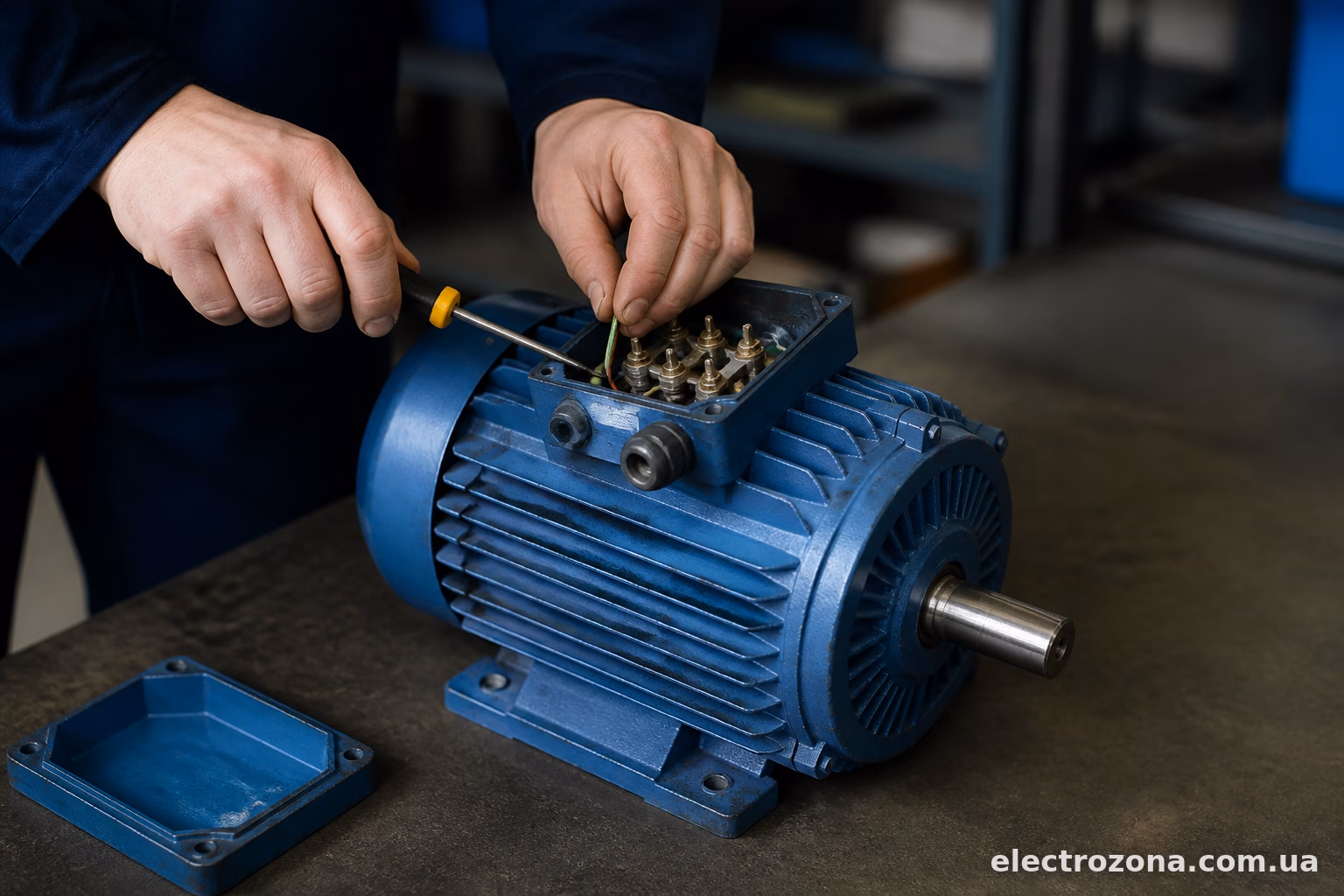

Електричне блокування

Окрім механічного, роблять ще й електричне блокування — через додаткові контакти самих контакторів.

Схема проста: нормально-замкнутий допоміжний контакт КМ1 ставиться в ланцюг котушки КМ2, і навпаки. Поки КМ1 увімкнутий, його розмикаючий контакт розриває ланцюг живлення котушки КМ2 — фізично неможливо подати напругу на другий контактор, навіть якщо натиснути відповідну кнопку.

Це дублює механічне блокування і дає подвійний захист. У промислових схемах обидва види блокування використовують одночасно — це вже стандарт, а не перестраховка.

Схема підключення покроково

Розберемо, як зібрати найпростішу реверсивну схему з кнопковим керуванням.

Знадобиться:

два контактори однакового номіналу (підбираються під потужність двигуна з запасом);
теплове реле (захист від перевантаження);
автоматичний вимикач на вводі;
механічний блокувальник під вашу серію контакторів;
три кнопки: “Вперед”, “Назад”, “Стоп” (або кнопковий пост із трьома кнопками);
проводи перерізом під струм двигуна.

Порядок підключення:

Від автомата фази L1, L2, L3 заводяться на входи обох контакторів паралельно.
Виходи КМ1 підключаються до теплового реле, а звідти — на клеми двигуна U-V-W у прямому порядку.
Виходи КМ2 підключаються до того ж теплового реле (або окремого — залежно від схеми), але з переставленими місцями двома фазами.
Встановлюється механічний блокувальник між КМ1 і КМ2.
Збирається ланцюг керування: кнопка “Стоп” — нормально-замкнута, ставиться першою в ланцюзі. Далі — кнопки “Вперед” і “Назад”, кожна на свою котушку.
У ланцюг котушки КМ1 додається розмикаючий допоміжний контакт КМ2, і навпаки — це те саме електричне блокування.
Паралельно кожній кнопці “Вперед”/”Назад” підключається замикаючий допоміжний контакт відповідного контактора — це самопідхват, щоб не тримати кнопку весь час натиснутою.

Коли схема зібрана, обов’язково перевіряють напрямок обертання без навантаження — просто на холостому ходу. Якщо двигун при натисканні “Вперед” крутиться не в той бік, який очікувався — не панікуйте, просто поміняйте позначення кнопок, фізично нічого переробляти не треба.

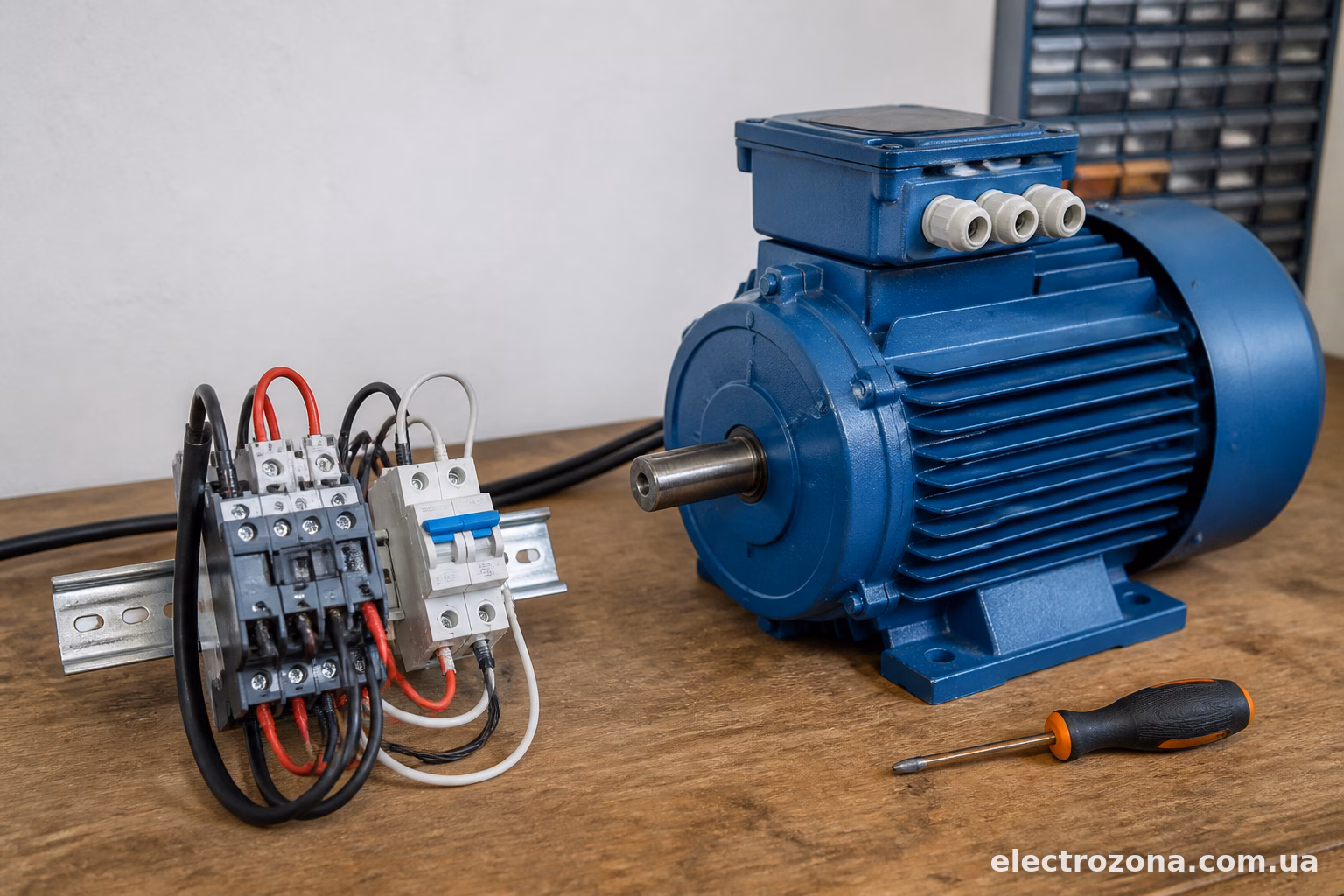

Готові реверсивні пускачі

Якщо збирати схему з нуля не хочеться, є готові рішення — реверсивні магнітні пускачі. Це вже заводська збірка з двох контакторів, механічним блокуванням і, часто, тепловим реле в одному корпусі.

Такі пускачі випускають IEK (ПМЛ-2000Р), Chint (NC1 у реверсивному виконанні), Schneider Electric (лінійка TeSys). Різниця з саморобною схемою — тільки в зручності монтажу і гарантії виробника на весь вузол одразу. Електрична логіка та сама.

Для невеликих двигунів (до 5-7 кВт) і нечастих реверсів такий готовий пускач — оптимальний варіант. Дешевше і швидше, ніж збирати з окремих компонентів і думати про сумісність блокувальника.

Типові помилки при монтажі

Найчастіша проблема — забувають про механічне блокування, покладаючись тільки на логіку кнопок. Кнопки можуть залипнути, контакти зваритись від дуги при частих перемиканнях — і тоді електричне блокування вже не рятує.

Друга помилка — неправильно переставляють фази. Плутають, яку саме пару фаз міняти місцями, і в результаті на виході КМ2 виходить та сама послідовність, що й на КМ1, тільки з нульовим ефектом — двигун крутиться в той самий бік при обох контакторах.

Третя — не враховують перехідний процес. Якщо різко перемкнути напрямок обертання під навантаженням, без паузи, виникає велике механічне навантаження на вал і механізм. Для потужних приводів (від 3-4 кВт і вище під навантаженням) варто робити витримку “Стоп” перед реверсом хоча б 0.5-1 секунду, а для серйозних застосувань — ставити реле часу в схему.

Четверта — економлять на перерізі проводів у ланцюзі керування. Начебто там струми мізерні (котушка контактора споживає долі ампера), але при поганому контакті і провисанні щита це джерело майбутніх відмов.

Автоматизація реверсу через ПЛК

Для складніших систем — конвеєрів, приводів з частими реверсами, автоматичних ліній — механічну кнопкову схему замінюють на керування через ПЛК або реле часу з логікою блокування, прописаною програмно.

У такому випадку контактори залишаються ті самі, механічне блокування теж нікуди не дівається (це апаратний захист, від нього не відмовляються навіть при автоматизації), а ось логіку “коли вмикати вперед, коли назад, з якою затримкою” бере на себе контролер. Це зручно, якщо реверс відбувається за розкладом або за сигналом датчика, а не по натисканню кнопки оператором.

Для частотного керування двигуном (через перетворювач частоти) реверс взагалі вирішується інакше — не механічним перемиканням фаз, а зміною порядку імпульсів в самому приводі. Але це вже окрема тема, бо частотник — зовсім інший підхід до керування двигуном, ніж класична контакторна схема.

Реверс трифазного двигуна — задача не складна технічно, але вимоглива до дотримання правил безпеки. Дві переставлені фази, два контактори, обов’язкове механічне і електричне блокування — і схема буде працювати роками без сюрпризів. Економити на блокувальнику чи тепловому реле — погана ідея, яка рано чи пізно виллється в ремонт щита або заміну двигуна.
