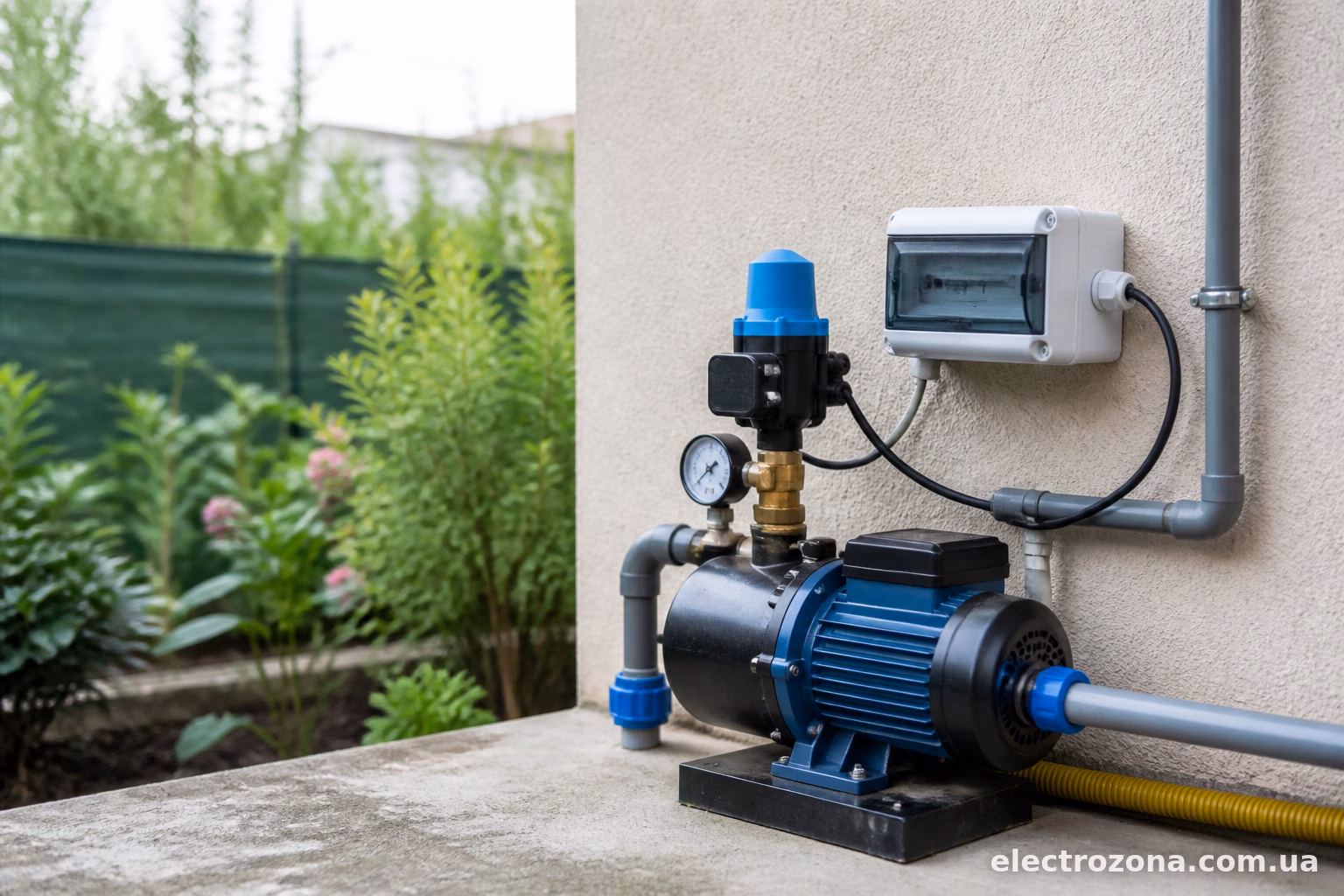

Насос, який сам вмикається вранці на полив город, або циркуляційний насос опалення, що працює тільки в певні години — це не фантастика, а звичайна автоматика за копійки. Найпростіший варіант — механічний або електронний таймер. Складніший — реле часу на DIN-рейку в поєднанні з магнітним пускачем, якщо насос потужний. Розберемо, як це зробити правильно і без спалених контактів.
Навіщо взагалі автоматизувати ввімкнення насоса
Найчастіше таку задачу вирішують у трьох ситуаціях. Перша — полив ділянки: насос якраз краще вмикати вночі або рано вранці, коли тиск води в мережі стабільніший, а вода менше випаровується. Друга — насос для свердловини або накопичувальної ємності, коли треба заповнювати бак у певний період доби, наприклад коли тариф на електроенергію нижчий. Третя — циркуляційні насоси опалення чи рециркуляції гарячої води, яким взагалі не потрібно працювати цілодобово.
У кожному випадку суть одна: замінити людину, яка щодня о шостій ранку йде і тисне кнопку, на реле, яке зробить це саме.
Найпростіший спосіб — розетковий таймер
Якщо насос малопотужний (до 2-3 кВт, побутовий поверхневий або дренажний), найпростіше рішення — звичайний програмований таймер-розетка. Коштує копійки, ставиться між вилкою насоса і звичайною розеткою.
Є два типи:
- механічні, з диском на 24 години і фішками, які “натискають” на потрібний час;
- електронні, з дисплеєм, де можна виставити кілька програм на тиждень.
Механічні прості й надійні, але мінімальний крок вмикання зазвичай 15-30 хвилин. Електронні гнучкіші — можна виставити включення на 5 хвилин раз на годину, наприклад для примусової циркуляції.
Мінус розеткового таймера — обмеження по струму, зазвичай 10-16А. Для насоса потужністю понад 2 кВт цього вже мало, і контакти таймера швидко вигорають від пускових струмів.
Реле часу на DIN-рейку — рішення для щитка
Коли насос потужніший або хочеться, щоб автоматика стояла в щитку, а не бовталась розеткою на подовжувачі — використовують реле часу (таймер) на DIN-рейку. Це та ж сама механіка, тільки контакти реле не комутують навантаження напряму, а керують котушкою магнітного пускача (контактора).
Схема виглядає так: фаза приходить на автоматичний вимикач, з нього — на реле часу, реле часу за розкладом подає напругу на котушку контактора, а контактор вже своїми потужними контактами вмикає безпосередньо насос. Такий ланцюг витримує і 5, і 10 кВт навантаження — все залежить від контактора, а не від таймера.
Типові моделі реле часу, які часто ставлять в приватних будинках — це аналоги на кшталт ТЕ15, EH48, TDM або схожі тижневі програматори. Різниця між ними здебільшого в кількості програм на добу і в тому, чи є акумулятор для збереження часу при відключенні світла (це важлива деталь — без нього після кожного стрибка напруги доведеться заново виставляти час).
Що знадобиться для збірки схеми
Для повноцінної автоматики з реле часу і контактором в щитку зазвичай потрібно:
- автоматичний вимикач відповідного номіналу під насос;
- УЗО або диференціальний автомат — насос стоїть у вологому середовищі, це не той випадок, коли можна економити на захисті;
- реле часу (тижневе або добове);
- контактор (магнітний пускач) з котушкою на 220В, розрахований на струм насоса з запасом;
- клемники і кабель відповідного перерізу.
Схема підключення проста: живлення заходить на автомат, далі розгалужується — одна лінія йде на реле часу (живить його електроніку), інша через контакти реле подається на котушку контактора. Силова частина йде окремо: фаза і нуль через силові контакти контактора напряму на насос.
Тут важливий нюанс — реле часу керує лише слаботочним ланцюгом котушки, а не самим насосом. Це і дозволяє використовувати недороге реле навіть для потужного обладнання.

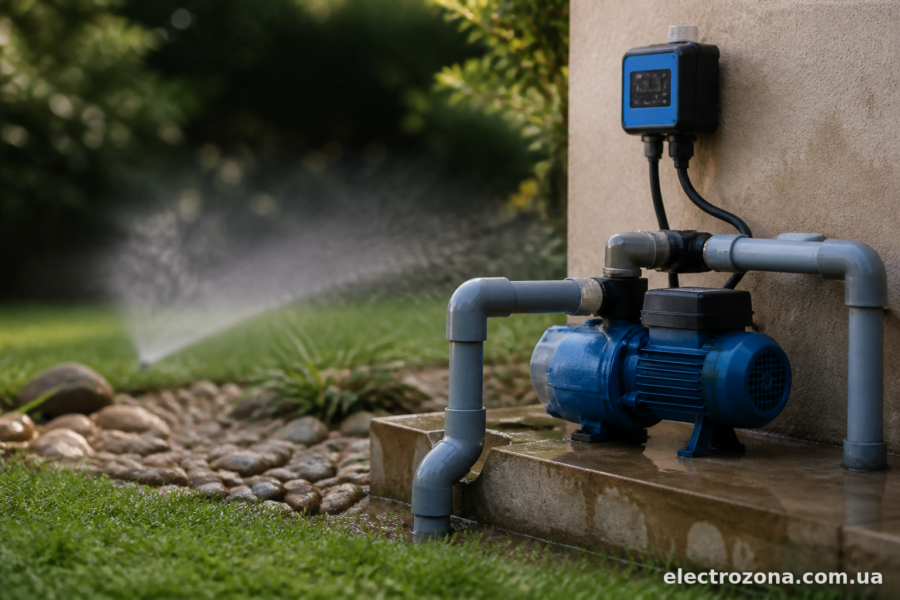

Насос для поливу: типовий приклад налаштування
Скажімо, є занурювальний насос для поливу городу потужністю 750 Вт. Ставиться тижневе реле часу, на якому виставляють два включення на добу: о 6:00 на годину і о 20:00 на 40 хвилин. У вихідні можна додати третій цикл, якщо потрібно частіше поливати.
Якщо насос живиться від свердловини і працює на наповнення накопичувального баку — тут вже краще додати ще й реле рівня або поплавковий вимикач паралельно, щоб насос не працював “на сухо”, якщо вода в баку вже є, а час за розкладом настав. Комбінація “таймер + захист по рівню/тиску” — оптимальний варіант, коли просто розклад без додаткового контролю не гарантує безпечної роботи.
Циркуляційний насос опалення чи ГВП
Для циркуляційних насосів схема трохи інша. Тут насос зазвичай малопотужний (60-100 Вт), і використовують або вбудований в сам насос таймер (є моделі Grundfos і подібні з електронним керуванням і власним розкладом), або зовнішній розетковий таймер з невеликим кроком включення — наприклад, 10 хвилин роботи щогодини вночі, щоб труби не промерзали, а вдень частіше, коли активно розбирають гарячу воду.
Тут головне — не переплутати логіку: часто такі насоси мають вбудований антифриз-режим і додатковий зовнішній таймер може конфліктувати з внутрішньою електронікою. Перед встановленням варто перевірити інструкцію на сам насос.
Типові проблеми і як їх уникнути
Найчастіша помилка — ставлять розетковий таймер на потужний насос і дивуються, чому за пів року контакти обгоріли. Пусковий струм асинхронного двигуна в кілька разів перевищує номінальний, і дешевий таймер цього просто не витримує. Правило просте: якщо потужність насоса вище 1,5-2 кВт — тільки через контактор.
Друга проблема — механічні таймери зі часом “збиваються”, особливо дешеві китайські варіанти. Диск може провертатися нерівномірно через люфт механізму, і час вмикання поступово зміщується на 10-15 хвилин на місяць. Для точних задач краще брати електронне реле з кварцовим годинником.
Третя — забувають про захист від сухого ходу. Автоматика за часом не знає, чи є вода в системі. Якщо джерело пересохло (свердловина влітку, наприклад), насос буде вмикатися за розкладом і працювати всуху, що для більшості насосів фатально за лічені хвилини. Рішення — реле сухого ходу або датчик тиску в парі з таймером.
І ще один момент, про який часто забувають — після встановлення реле часу варто перевірити фактичний час на самому пристрої. Особливо після монтажу взимку, коли перехід на літній/зимовий час (якщо він актуальний для конкретної моделі) може збити всі налаштовані цикли на годину.
Коротко про вибір обладнання
Для побутових задач з насосом до 1,5 кВт цілком вистачить якісного розеткового таймера з електронним керуванням і резервним живленням годинника. Для щиткового монтажу і потужніших насосів — тижневе реле часу на DIN-рейку плюс контактор з номіналом, що перекриває пусковий струм насоса з запасом хоча б у 20-30%.
Автоматизація насоса за часом — задача, яка не потребує складного обладнання чи спеціальних знань електрика високого рівня. Головне — правильно розрахувати навантаження, не економити на захисті (УЗО обов’язкове там, де є вода і насос) і врахувати специфіку конкретної задачі: полив, свердловина чи циркуляція вимагають трохи різних підходів до налаштування циклів.
