Як зробити циклічне ввімкнення через реле часу

Циклічне реле — це коли навантаження вмикається і вимикається саме по колу, без участі людини. Наприклад: 5 хвилин працює насос, 10 хвилин пауза, і так по колу, поки не вимкнете живлення вручну. Застосовується це для поливу, вентиляції, освітлення вивісок, годівниць для риби, компресорів — де потрібна періодичність, а не постійна робота.

Розберемось, як це реалізувати на практиці, які реле для цього підходять і на що звернути увагу при монтажі.

Що таке циклічний режим у реле часу

У більшості таймерів є кілька режимів роботи. Один з них — циклічний (іноді позначають як “flesher” або “cycle”). Суть проста: реле саме перемикає контакти через задані інтервали часу, поки на нього подається живлення.

Відрізняється від звичайного таймера тим, що звичайний таймер спрацьовує один раз — включив за розкладом, вимкнув за розкладом. Циклічний же працює безперервно, повторюючи один і той самий інтервал знову і знову. Це зручно там, де не потрібна прив’язка до конкретного часу доби, а важлива саме періодичність.

Приклад з життя: у теплиці стоїть вентилятор, який має провітрювати простір по 3 хвилини кожні півгодини. Прив’язувати це до годинника — сенсу нуль, циклічний режим підходить ідеально.

Які реле часу підтримують циклічний режим

Не всі таймери вміють працювати циклічно. Дешеві механічні реле з добовою програмою (типу ТЕ-15 чи аналоги) на це не розраховані — вони прив’язані до реальних годин та хвилин.

Для циклічного ввімкнення краще брати:

Digital реле з функцією “ON/OFF циклу” — наприклад, ORNO OR-CR-219, де можна виставити окремо час роботи і час паузи в секундах, хвилинах або годинах.
Реле часу типу H3CR-A8 (Omron) — промислового рівня, з десятками режимів роботи, серед яких є і циклічний.
Багатофункціональні таймери на DIN-рейку, наприклад Finder 12.01 або аналогічні моделі, де режим “flashing” реалізований апаратно.
Програмовані реле ПЛК-типу (наприклад ОВЕН ПР200) — тут циклічність налаштовується програмно, гнучкість максимальна, але й розібратись складніше новачку.

Якщо бюджет обмежений, а завдання просте — цілком підійде китайський цикл-таймер на базі мікросхеми, який продають на будь-якому маркетплейсі за 150-300 грн. Працює стабільно, хоча інструкція часто перекладена криво або взагалі відсутня.

Схема підключення реле часу для циклічної роботи

Базова схема виглядає так:

Фаза заходить на клему живлення реле (зазвичай позначена L або А1). Нуль — на другу клему живлення (N або А2). Це живлення самого реле, воно постійно під напругою, поки ви не вимкнете автомат.

Вихідні контакти реле (найчастіше позначені як 15-16-18 або NO/NC/COM) підключаються вже до навантаження. Тут є нюанс: реле часу зазвичай розраховане на невеликий струм навантаження — 5-10А максимум. Якщо потрібно комутувати потужний насос чи двигун, реле керує не самим навантаженням напряму, а котушкою контактора або магнітного пускача, а вже контактор комутує основне навантаження.

Виглядає це так: фаза → реле часу (контакти) → котушка контактора → нуль. Силові контакти контактора підключаються окремо до навантаження через власну лінію з фазою напряму від автомата.

Для маленьких навантажень (лампочка, малопотужний вентилятор до 3-4А) контактор не потрібен, можна комутувати напряму через вихідні контакти реле.

Покроково: підключення на прикладі ORNO OR-CR-219

Знеструмте лінію на щитку — вимкніть відповідний автомат.

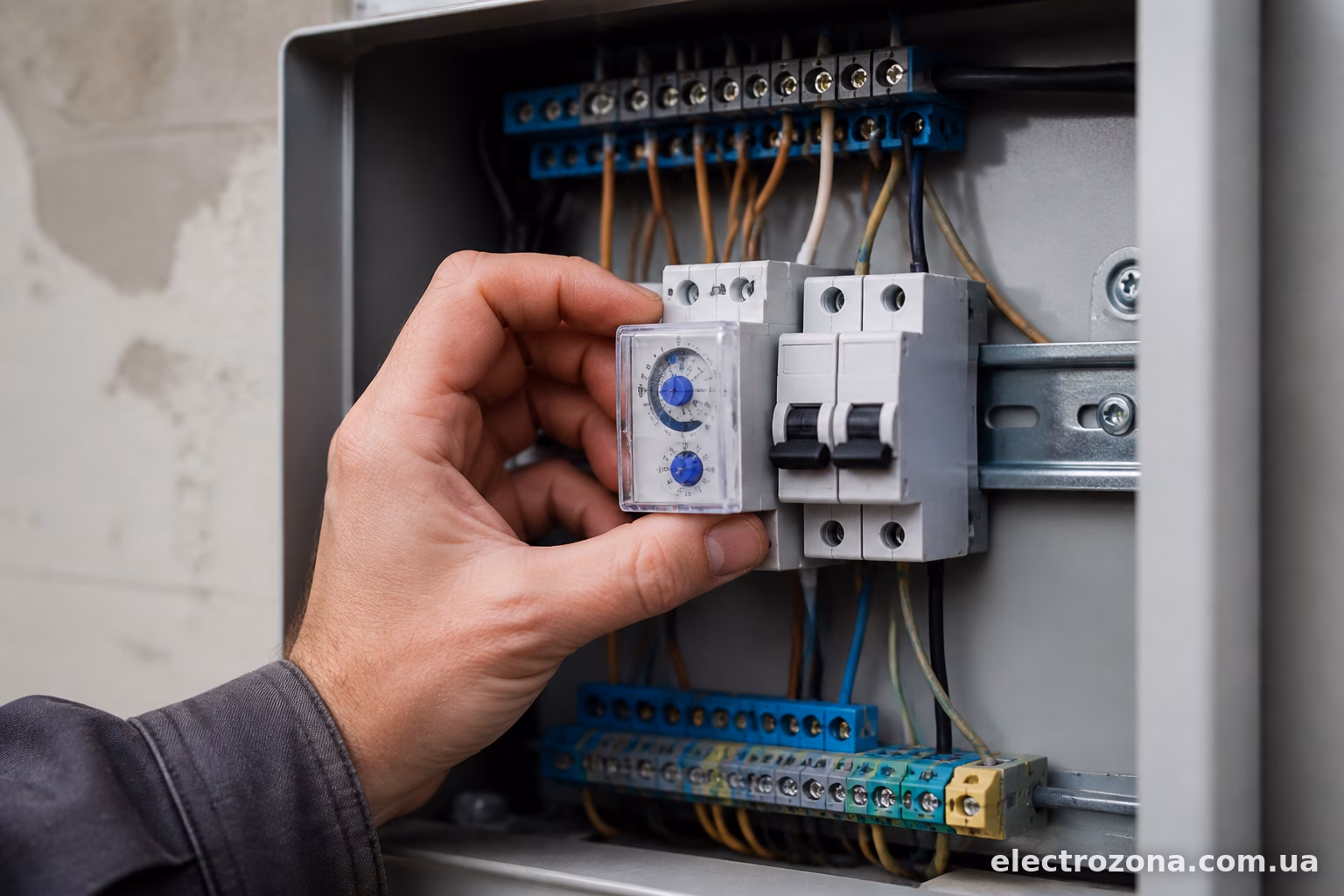

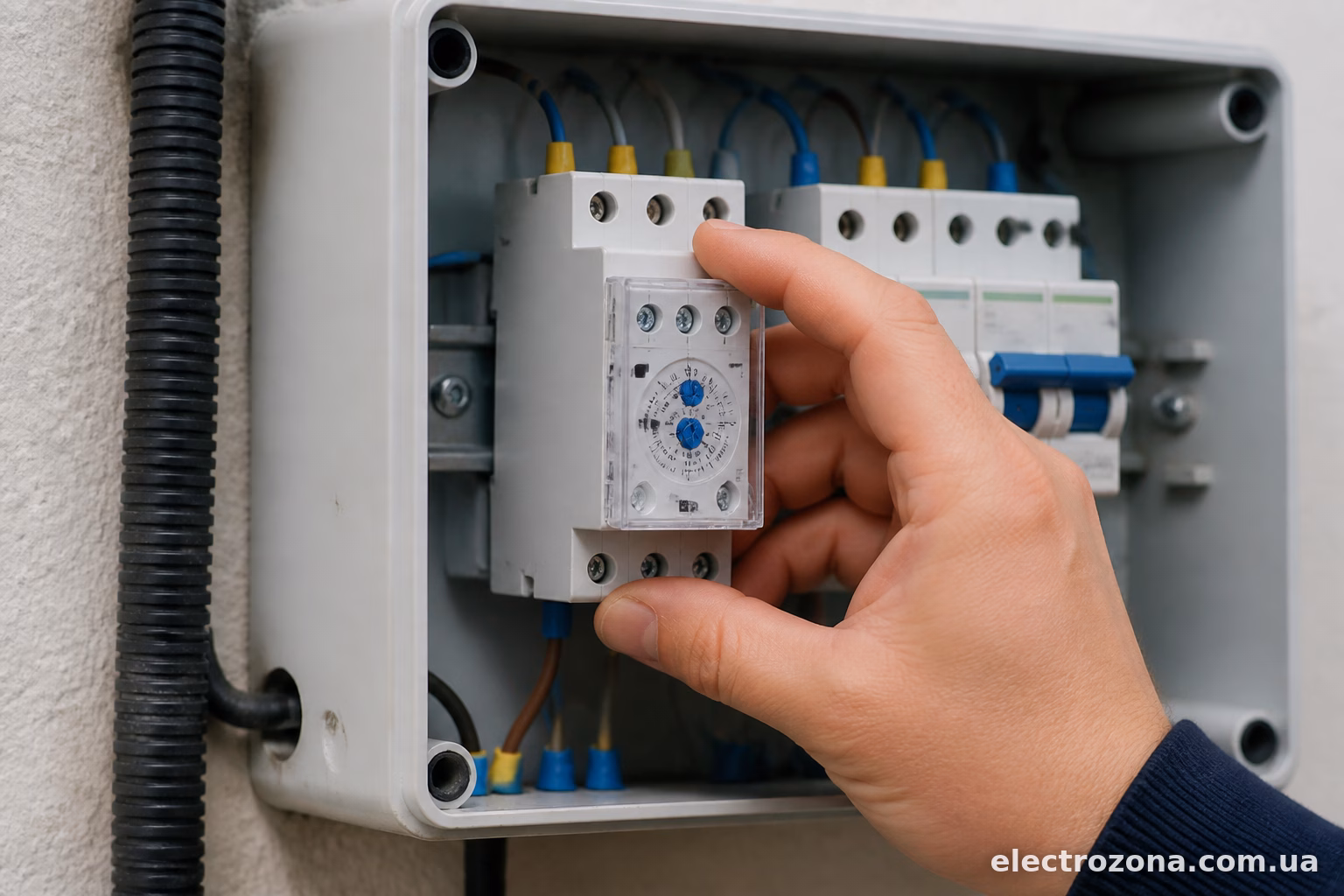

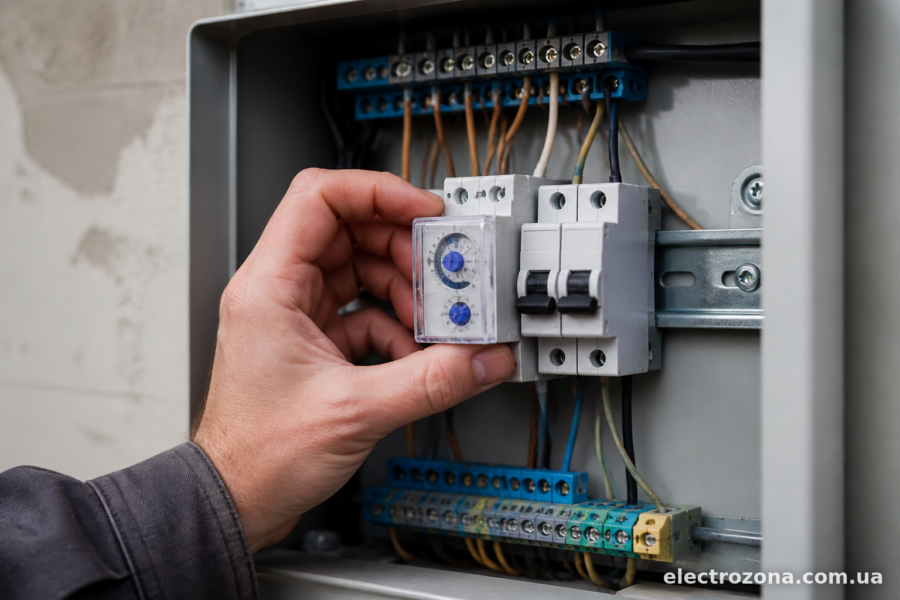

Закріпіть реле на DIN-рейку в щитку або монтажній коробці.
Підключіть фазу і нуль до клем живлення (А1/А2 або L/N залежно від моделі).
Підключіть навантаження до вихідних клем (15-18 для нормально розімкнутого контакту, 15-16 для нормально замкнутого — залежить від того, який стан вам потрібен у паузі).
Виставте час роботи (ON) на дисплеї реле — наприклад, 5 хвилин.
Виставте час паузи (OFF) — наприклад, 25 хвилин.
Оберіть режим циклічної роботи в меню (зазвичай позначається символом ∞ або CYC).
Подайте живлення, перевірте роботу мультиметром чи просто на слух, якщо навантаження клацає.

Важливо: перед фінальним монтажем перевірте роботу реле на столі, без підключення до основного навантаження. Просто підʼєднайте лампочку до вихідних контактів і подивіться, чи реально спрацьовують інтервали так, як ви їх виставили. Часто буває, що заводські налаштування або одиниці виміру (секунди замість хвилин) зʼїжджають, і людина потім дивується, чому насос вмикається кожні 5 секунд замість 5 хвилин.

Налаштування інтервалів — на що звернути увагу

Більшість цифрових реле дозволяють виставляти час роботи та паузи окремо, в діапазоні від секунд до годин чи навіть діб. Тут головне не переплутати одиниці виміру — в деяких моделях за замовчуванням стоять секунди, хоча дисплей показує просто цифри без позначення.

Ще один момент — мінімальний час циклу. Дешеві реле іноді не тягнуть дуже короткі інтервали, менше 1 секунди, через інерційність внутрішнього реле. Якщо потрібна швидка комутація (наприклад, для мигання світлодіодної вивіски), краще брати спеціалізовані блимавки, а не універсальні таймери.

Якщо реле має батарею для збереження налаштувань при відключенні живлення — перевірте її стан. Розряджена батарейка призводить до того, що після кожного зникнення напруги (а в приватному секторі це буває часто) налаштування злітають на заводські.

Практичні приклади застосування

Полив городу чи теплиці — циклічне реле керує контактором, який вмикає насос на 10-15 хвилин раз на кілька годин. Зручно комбінувати з датчиком вологості грунту, але навіть без нього циклічний режим сам по собі економить і воду, і ресурс насоса.

Вентиляція в підвалі або погребі — вентилятор працює 5-10 хвилин щогодини, підтримуючи циркуляцію повітря без постійного гулу.

Годівниця для риби в акваріумі чи ставку — рідкісний, але реальний випадок, коли механізм подачі корму запускається реле кілька разів на добу.

Освітлення вивіски або гірлянди з ефектом мерехтіння — тут циклічний таймер замінює спеціалізований контролер, хоча для складних ефектів краще брати саме контролер, а не універсальне реле.

Компресор для акваріумної установки чи пневматики — працює періодами, не перегріваючись від постійної роботи.

Типові помилки при монтажі

Найчастіша проблема — переплутані клеми живлення і клеми навантаження. Виглядає це так: людина подає фазу на вихідні контакти замість вхідних, реле “не працює”, хоча насправді просто підключено неправильно. Завжди звіряйтесь зі схемою на корпусі реле — вона майже завжди намальована прямо на бічній панелі.

Друга помилка — недооцінка струму навантаження. Якщо на реле написано “5А макс”, а ви підключаєте насос на 8А напряму, контакти реле згорять або зваряться через кілька місяців роботи, і реле застрягне в одному положенні. Тут рятує проміжний контактор.

Третя — забувають про клас захисту корпусу, якщо реле стоїть у вологому приміщенні (теплиця, підвал, вулиця). Звичайне реле в пластиковому корпусі IP20 швидко вийде з ладу від конденсату. Для вологих умов потрібен або герметичний бокс, або реле відразу з корпусом IP54/IP65.

Ще нюанс — деякі реле після зникнення і відновлення напруги стартують цикл з нуля, а інші — продовжують з того місця, де перервались. Якщо це критично для вашого завдання (наприклад, щоб не збити ритм поливу), перевірте цю поведінку в документації або дослідно.

—

Циклічне реле часу — простий і надійний спосіб автоматизувати періодичні процеси без складної електроніки. Головне — правильно підібрати модель під потужність навантаження, не полінуватись протестувати налаштування перед фінальним монтажем і врахувати умови експлуатації, якщо реле працює у вологому чи запиленому середовищі. При грамотному підключенні така схема служить роками без нагляду.
