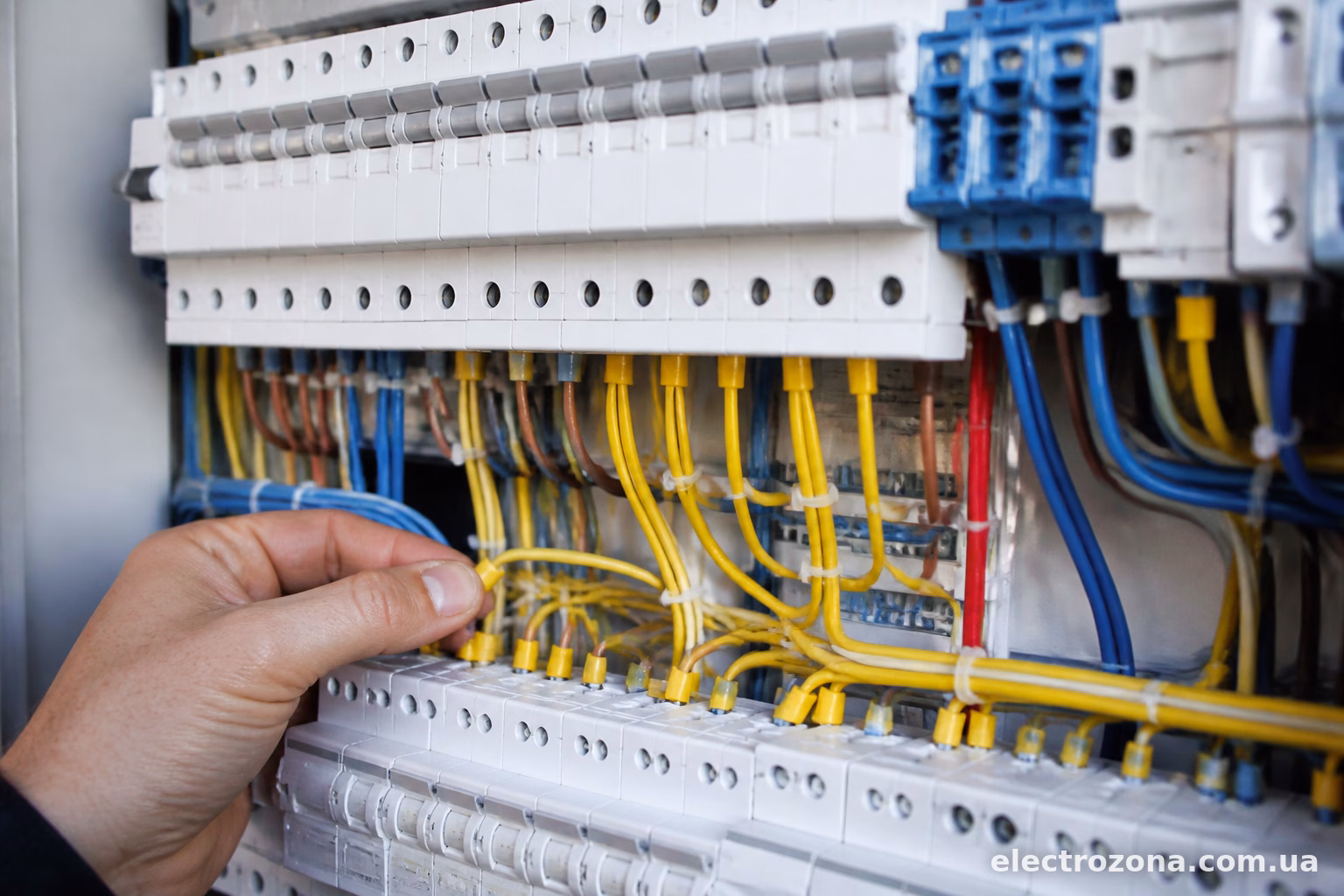

Відкриваєте щиток через рік після монтажу — і не розумієте, який автомат за що відповідає. Знайомо? Половина викликів електрика саме через це: людина боїться чіпати проводку, бо не знає, куди веде який дріт. Маркування вирішує цю проблему раз і назавжди, якщо зробити його правильно з самого початку.
Тут не про красу і не про “для галочки”. Промарковані проводи — це швидкий ремонт, безпечна робота під напругою і розуміння схеми навіть через п’ять років, коли ви вже забули, що і як підключали.
Навіщо взагалі це потрібно
Уявіть ситуацію: вибило автомат, а щиток на 24 модулі, підписів немає. Доводиться вмикати кожен по черзі і бігати перевіряти, де загорілось світло. Витрачаєте пів години замість двох хвилин.
Або гірше — електрик приїхав на виклик, щитка не знає, схеми немає. Починає прозвонювати кожну лінію тестером, ризикуючи щось переплутати. З промаркованим щитом він за хвилину бачить: “Кухня — розетки”, “Ванна — бойлер”, “Освітлення — коридор”. Все, робота пішла швидше і безпечніше.
Ще один момент — страхові компанії та електроінспекції при перевірці об’єктів (особливо комерційних) вимагають маркування як обов’язковий пункт. Без нього об’єкт можуть просто не прийняти в експлуатацію.

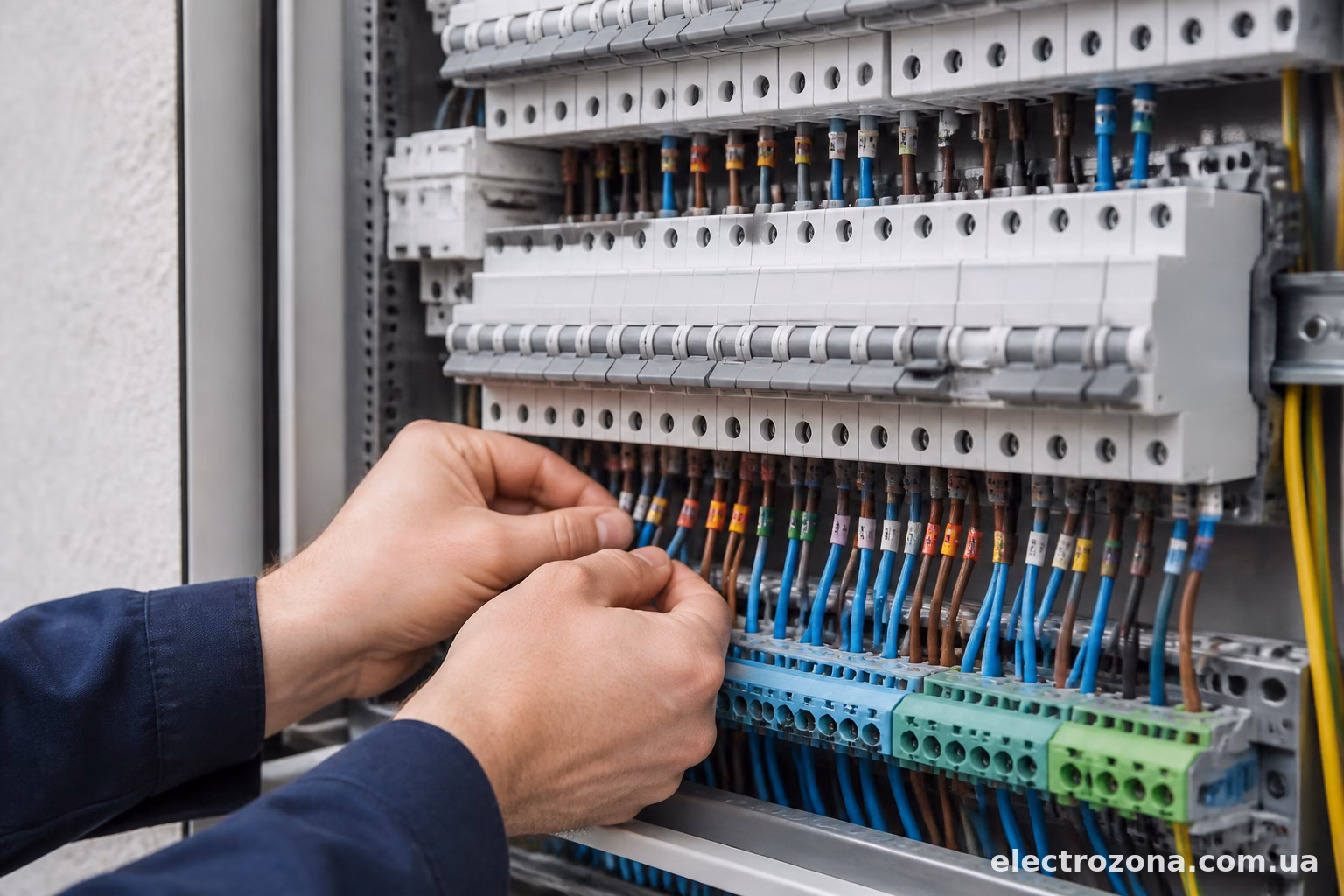

Що саме маркувати
Тут краще не обмежуватись одними автоматами. Повний список того, що варто позначити:
- фазні, нульові та захисні проводи (PE) — кольором ізоляції або бирками;
- кожен автоматичний вимикач — що він захищає;
- кожне УЗО чи диференційний автомат — яку групу споживачів контролює;
- вхідний кабель від лічильника;
- проводи, що йдуть до контакторів, реле напруги, стабілізаторів, якщо вони встановлені в щитку;
- клемники розподілу — куди йде кожна клема.
Якщо щиток невеликий, на квартиру з 8-10 автоматами, можна обійтись підписами тільки на групах. У приватному будинку з окремим щитком на кожен поверх чи навіть на кожну кімнату — маркувати треба все, інакше через рік сам заплутаєшся.
Кольорове маркування проводів — стандарт, який ігнорують
В Україні діє стандарт (гармонізований з міжнародним IEC 60446), за яким:
Фазний провід — коричневий, чорний, сірий, білий (якщо фаз кілька — різні кольори для розрізнення L1, L2, L3).
Нульовий робочий провідник (N) — синій, часто блакитний.
Захисний провідник (PE, “земля”) — жовто-зелений, обов’язково двоколірний.
Проблема в тому, що на старих об’єктах, та й іноді на нових через недбалість монтажників, кольори плутають. Бачив щитки, де синім промаркована фаза — просто тому що іншого кабелю під рукою не було. Це небезпечно і заплутує будь-кого, хто прийде після вас.
Якщо кабель багатожильний і кольору бракує, використовуйте термоусадку кольорову або спеціальні кільця-маркери, які надягаються на жилу біля клеми. Продаються наборами, коштують копійки, а користі багато.

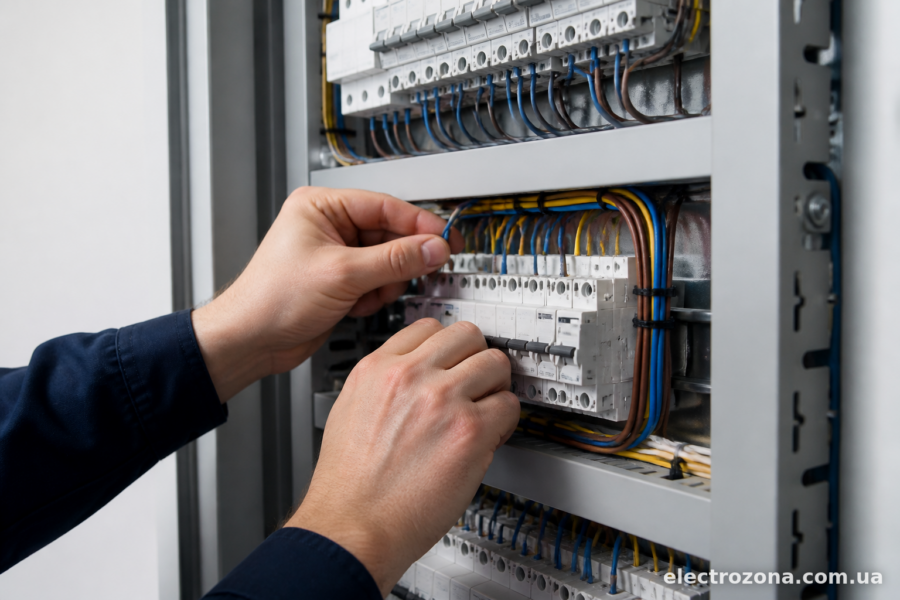

Бирки та маркери для кабелю
Окрім кольору, кожен провід варто підписати текстом чи кодом. Варіанти:
Клейкі маркувальні стрічки — найпростіший спосіб. Пишете фломастером прямо на стрічці, обмотуєте провід. Мінус — з часом вицвітає, особливо на сонці чи біля тепла.
Пластикові бирки-кліпси — надягаються на провід, як прищепка. Можна писати маркером або вставляти папірець з підписом під прозоре віконечко. Служать довше стрічок.
Термоусадкові трубки з друком — найнадійніший варіант. Спеціальний принтер (наприклад, Brother P-touch чи аналоги) друкує текст прямо на трубці, потім вона усаджується феном на проводі. Не стирається, не відклеюється, тримається роками.
Маркувальні кільця для DIN-рейки — це вже не для проводів, а для самих автоматів. Кріпляться зверху на модуль, підписуються назвою лінії.
Для домашнього щитка на 12-24 модулі найбільш практичний варіант — прості бирки-кліпси плюс підписи фломастером на кришці щитка з внутрішньої сторони, де намальована схема “автомат №1 — кухня, автомат №2 — спальня” і так далі.
Схема щитка — must have, не опція
Мало підписати проводи — треба ще зробити загальну схему і залишити її прямо в щитку. Найпростіше — приклеїти скотчем аркуш з таблицею на внутрішню сторону дверцят.
Таблиця виглядає приблизно так: номер автомата, номінал (наприклад, 16А), яку лінію захищає, тип навантаження. Додатково можна вказати переріз кабелю і тип УЗО, якщо стоїть.
Це особливо рятує, коли в будинку кілька господарів або коли викликаєте стороннього електрика — йому не треба нічого прозвонювати, все і так видно.

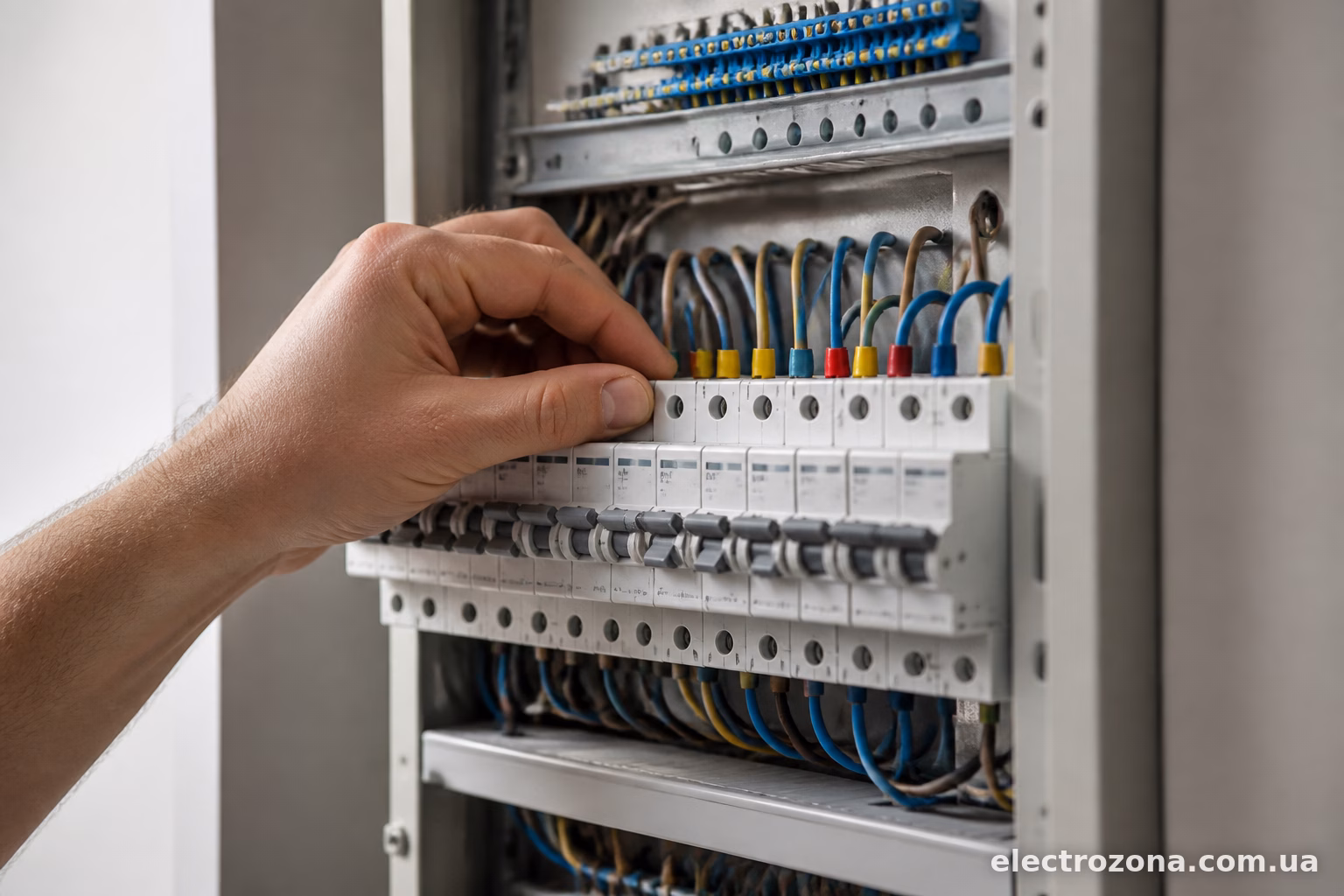

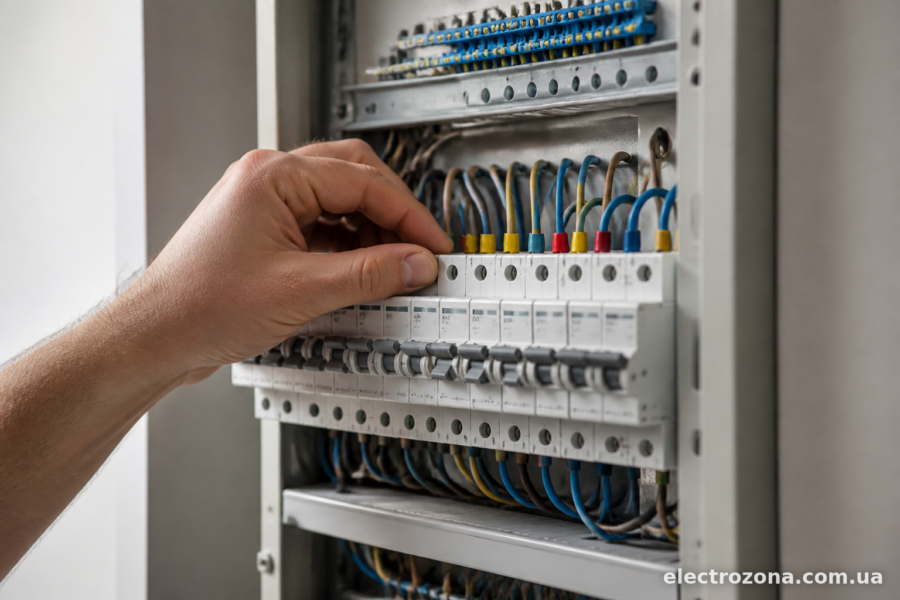

Маркування груп споживачів
Групи в квартирі чи будинку зазвичай ділять так:
Освітлення окремо від розеток — це вже класика, бо навантаження різне і номінали автоматів теж (10-16А на світло, 16-25А на розетки).
Потужні споживачі (бойлер, кондиціонер, електроплита, теплі підлоги) виносять на окремі лінії з власним автоматом і часто окремим УЗО чи диференційним автоматом.
Кожну кімнату або зону логічно підписувати окремо: “Вітальня — світло”, “Вітальня — розетки”, “Кухня — плита”, “Санвузол — бойлер”. Коли лінії названі за призначенням, а не просто “лінія 1”, “лінія 2” — орієнтуватися набагато простіше.
Типові помилки при маркуванні
Найчастіша — маркування “по пам’яті”, без запису. Електрик каже “я і так пам’ятаю, де що” — а через два роки сам забуває або звільняється, і новий майстер лишається ні з чим.
Друга помилка — використання олівця чи звичайної кулькової ручки на папері без захисту. У вологому приміщенні (гараж, підвал, ванна) підпис розмокає за кілька місяців.
Третя — плутанина з кольорами PE та N, особливо на об’єктах, де монтаж робили кілька різних бригад в різний час. Кожна бригада мала свою логіку, і в результаті виходить хаос.
Ще один момент — забувають маркувати проміжні клемники та розподільні коробки. Проводка йде далі по стінах, заходить у коробку, там кілька скруток чи клемних з’єднань — і без підпису туди краще взагалі не лізти без прозвонювання.
Практичний підхід для звичайної квартири
Якщо не хочеться заморочуватись з термопринтерами і спеціальним обладнанням, ось мінімальний робочий варіант:
Купуєте набір кольорових кабельних стяжок або бирок-кліпсів (продаються в будь-якому магазині електротоварів, набір на 50-100 штук коштує 100-150 грн). Підписуєте кожен провід прямо біля клеми автомата фломастером по металу чи спеціальним маркером для кабелю — звичайна ручка стирається.
Робите просту таблицю в Excel чи навіть від руки, роздруковуєте, ламінуєте скотчем (щоб не намокла) і клеїте на дверцята щитка зсередини.
На автоматах підписуєте номінал і призначення прямо зверху — багато моделей мають спеціальне біле поле для цього.
Все, цього достатньо для 90% побутових щитків. Складніші системи — з реле напруги, контакторами для теплої підлоги, кількома вводами — вимагають детальнішої схеми, і тут вже краще, щоб її склав електрик, який робив монтаж.
Маркування щитка — це не забаганка перфекціоніста, а базова безпека і зручність на роки вперед. Витратите годину часу зараз — заощадите купу нервів і грошей на виклик електрика потім, коли треба буде щось швидко знайти чи відремонтувати.
