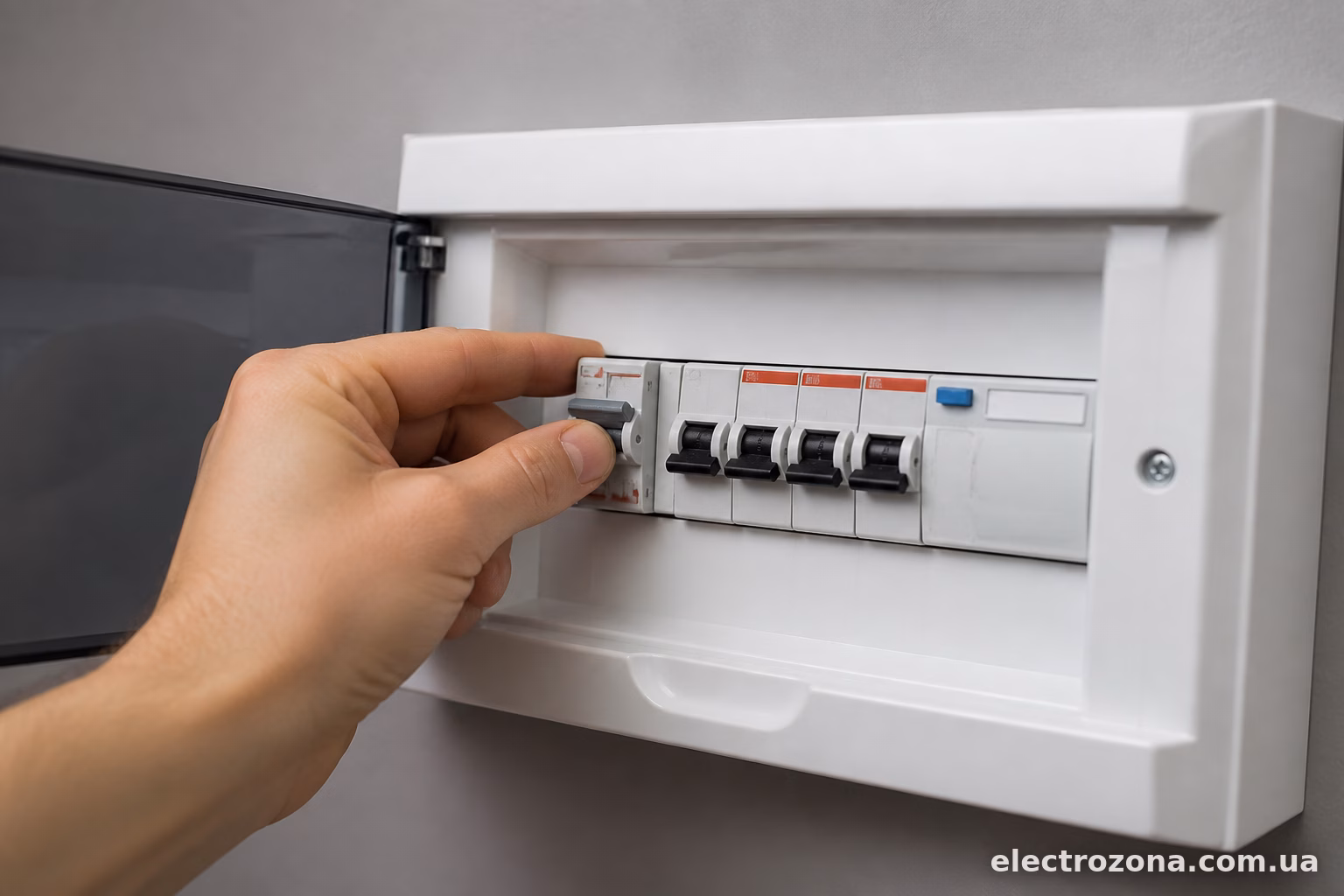

Автомат для двигуна 5,5 кВт — це не той випадок, коли можна просто взяти “автомат на 25А, бо є під рукою”. Двигуни поводяться зовсім інакше, ніж освітлення чи розетки, і якщо поставити не той автомат — він або буде вибивати при кожному запуску, або взагалі не захистить обмотку при перевантаженні. Розберемось, як рахувати і що обирати конкретно для 5,5 кВт.
Спочатку рахуємо номінальний струм
Двигун 5,5 кВт найчастіше трифазний, асинхронний, з короткозамкненим ротором. Для нього формула розрахунку струму виглядає так:
I = P / (√3 × U × cosφ × η)
Де P — потужність (5500 Вт), U — напруга (380В), cosφ — коефіцієнт потужності (зазвичай 0,8–0,85 для таких двигунів), η — ККД (теж приблизно 0,85).
Підставляємо: I = 5500 / (1,73 × 380 × 0,85 × 0,85) ≈ 11,6 А
Це номінальний робочий струм. Здається, невеликий, і автомат на 16А мав би вистачити з запасом. Але тут криється головна пастка — пусковий струм.
Якщо двигун однофазний (буває і таке на 5,5 кВт, хоч і рідше — зазвичай з конденсаторним пуском), розрахунок інший: I = P / (U × cosφ × η), і при 220В струм вийде значно більшим, орієнтовно 35-40А. Для однофазних двигунів такої потужності краще одразу дивитись у бік трифазного підключення або перетворювача частоти, бо кабель і автомат вийдуть надто громіздкими.

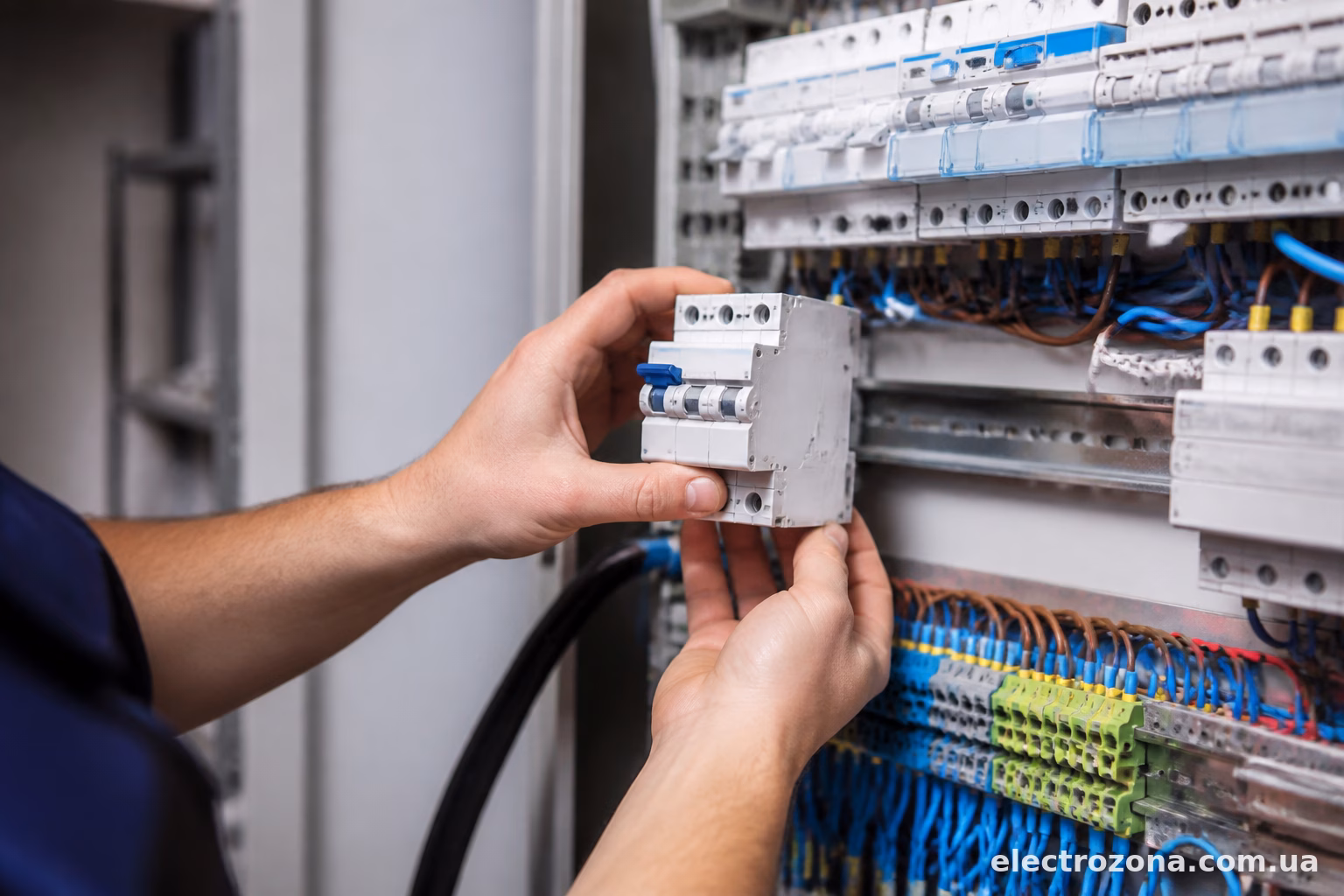

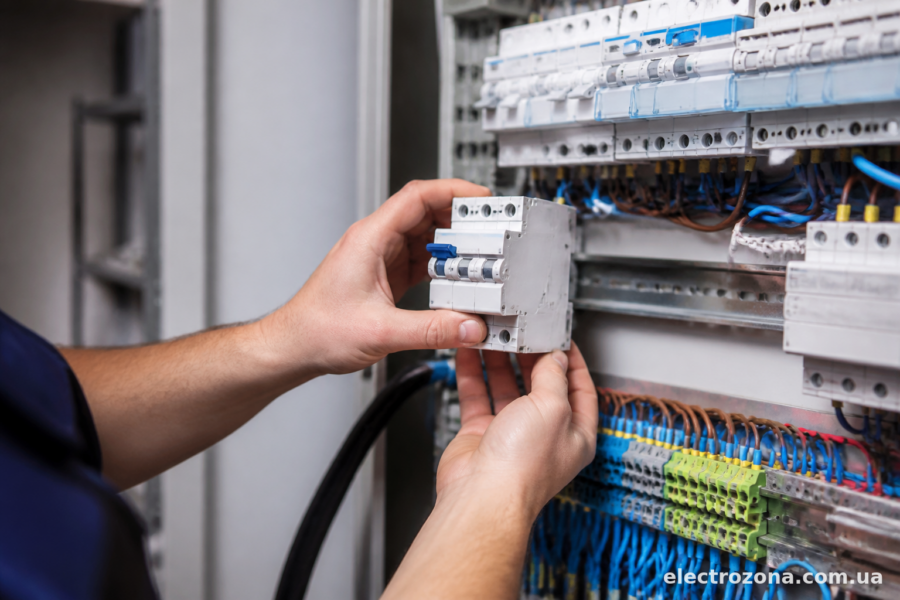

Пусковий струм — ось де вся суть
Асинхронні двигуни при старті споживають у 6–7,5 разів більше струму, ніж у робочому режимі. Для нашого двигуна це означає пусковий струм у діапазоні 70–90А, і триває це долі секунди, максимум пару секунд, поки ротор не розкрутиться.
Якщо поставити звичайний побутовий автомат з характеристикою B або навіть C — він просто відключиться при кожному запуску двигуна. Автомат бачить різкий стрибок струму і сприймає це як коротке замикання, спрацьовує електромагнітний розчіплювач.
Тому для двигунів обирають автомати з характеристикою D. Вони витримують кратність струму 10–14 Iн без миттєвого відключення, і саме такий запас потрібен для нормального запуску без хибних спрацювань.
Яку характеристику і номінал ставити
Для двигуна 5,5 кВт з розрахунковим струмом 11,6А оптимальний варіант — трифазний автомат характеристики D номіналом 16А. Це дає достатній запас на пусковий струм (16 × 10 = 160А, при потребі 70-90А запас непоганий) і водночас автомат спрацює при реальному перевантаженні чи короткому замиканні.
Дехто ставить одразу 20А “про всяк випадок” — і це вже перебір. Автомат стає менш чутливим до реальних перевантажень двигуна, а це небезпечно: обмотка може перегрітись задовго до того, як автомат відреагує.
Приклад з практики: на невеликому виробництві стояв компресор 5,5 кВт, автомат D16 три роки працював без нарікань. Замінили на D25 “щоб не вибивало” при одночасному запуску з іншим обладнанням — за пів року згоріла обмотка через тривале перевантаження, яке автомат просто не побачив.

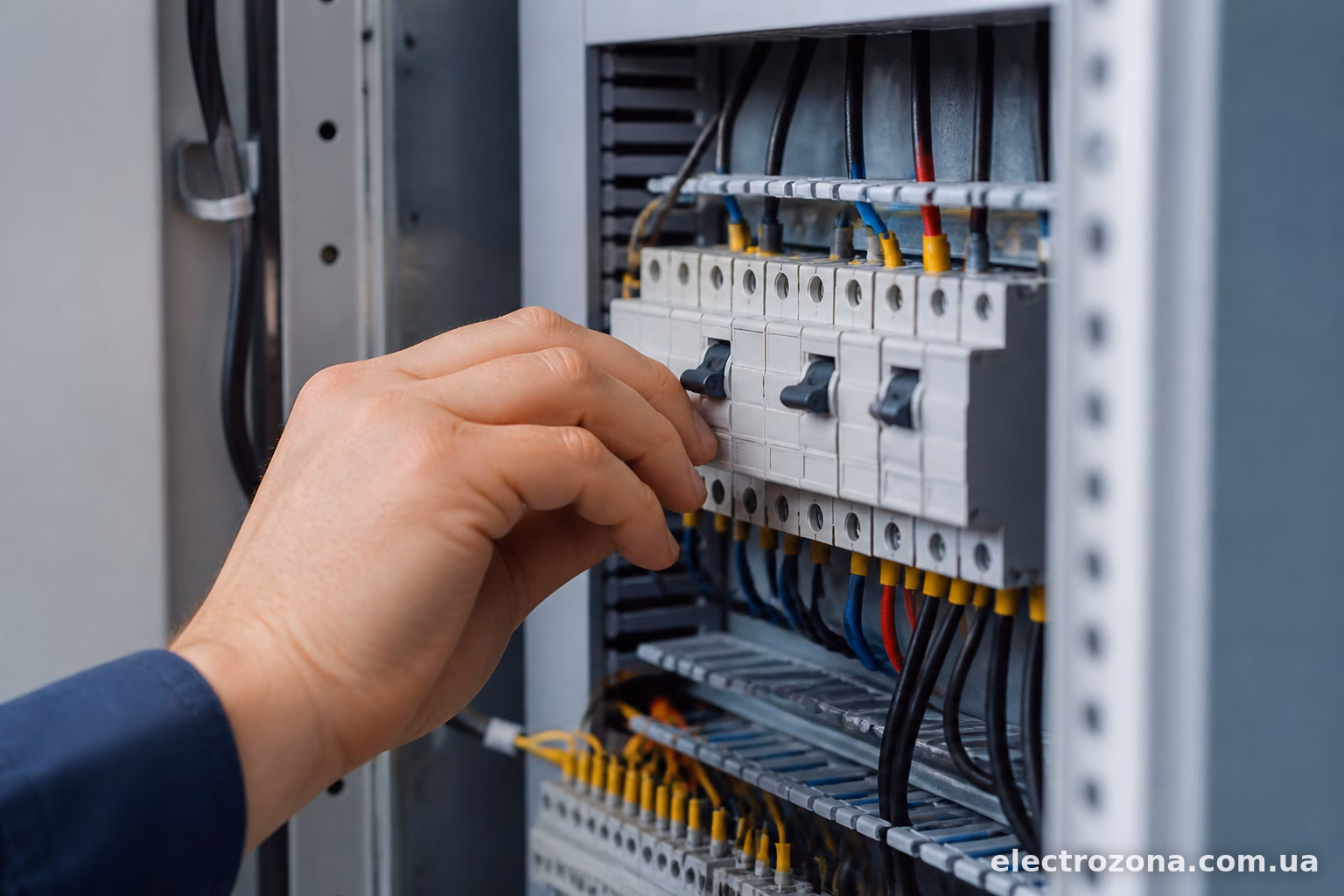

Перетин кабелю під цей автомат
Автомат — це лише частина системи. Кабель повинен витримувати той самий струм і трохи більше, інакше сенсу в захисті немає.
Для струму 11,6А (номінальний) з урахуванням запасу і довжини траси зазвичай беруть мідний кабель перетином 2,5 мм² на фазу. Якщо трасa довга (понад 20-30 метрів) — варто перевірити падіння напруги і, можливо, взяти 4 мм², особливо якщо двигун стоїть далеко від щита.
Загальне правило: кабель має витримувати струм автомата з запасом, а не тільки номінальний струм двигуна. Автомат D16 — кабель від 2,5 мм² (мідь), краще з запасом.
Чи достатньо одного автомата
Автоматичний вимикач захищає від короткого замикання і різкого перевантаження, але він не такий чутливий до тривалого невеликого перевищення струму (наприклад, коли двигун працює із заклинюючим механізмом і споживає на 15-20% більше норми годинами).
Для повноцінного захисту двигуна такої потужності зазвичай додають:
- теплове реле (реле перевантаження) — реагує саме на тривале перевищення струму, підбирається під розрахунковий струм двигуна з невеликим запасом (12-14А для нашого прикладу);
- магнітний пускач (контактор) — для комутації і дистанційного керування;
- іноді додатково реле контролю фаз — якщо є ризик обриву фази, бо асинхронний двигун при роботі на двох фазах перегрівається дуже швидко і мовчки, без явних ознак аварії.
Схема “автомат + контактор + теплове реле” — це класика для промислових двигунів, і вона себе виправдовує. Автомат сам по собі — це лише перша лінія захисту від КЗ, не більше.

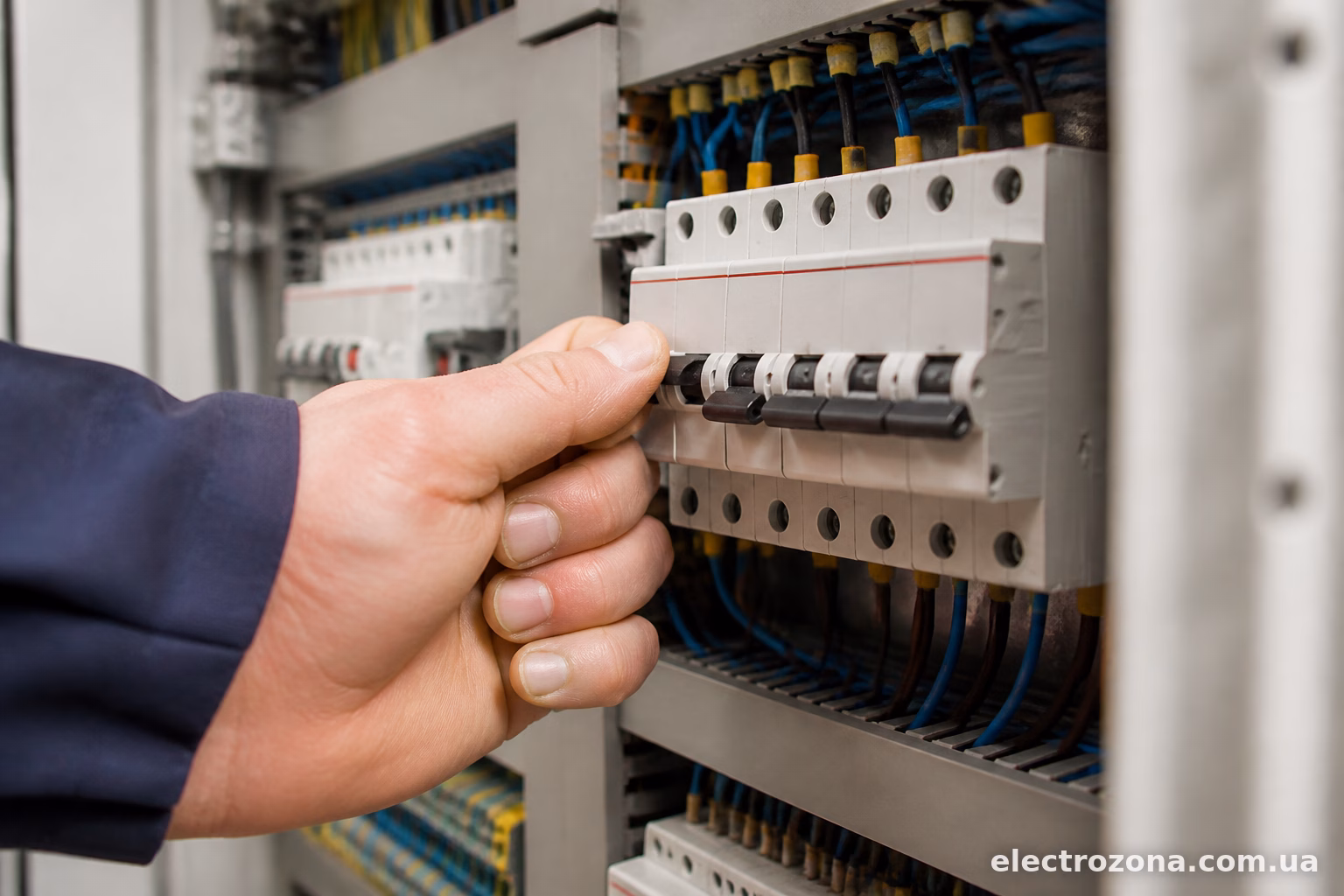

УЗО для двигуна — потрібно чи ні
Питання неоднозначне. Для стаціонарних промислових двигунів УЗО ставлять рідко, оскільки природні струми витоку в обмотках (особливо у вологих приміщеннях чи при довгих кабельних трасах) можуть провокувати хибні спрацювання.
Якщо все ж потрібен захист від струму витоку — обирають УЗО або диференційний автомат з відстрочкою (селективний тип S) і номіналом витоку від 100 мА, а не 30 мА, як для побутових розеток. Це знижує ризик хибних відключень при нормальній роботі двигуна.
Типові помилки при виборі
Найчастіше бачу три помилки. Перша — ставлять автомат з характеристикою C замість D, бо “він же теж на промислові навантаження”. Формально так, але саме D розрахований під двигуни з великим пусковим струмом, а C — компроміс для змішаних навантажень, ламп і невеликих моторів до 1-2 кВт.
Друга помилка — завищують номінал автомата, щоб “не вибивало”. Це прибирає захист, а не вирішує проблему. Якщо автомат постійно спрацьовує при пуску — треба переглянути саму характеристику, а не збільшувати струм спрацювання.
Третя — забувають про теплове реле і сподіваються, що автомат сам захистить двигун від усього. Автомат і теплове реле виконують різні функції, і без другого захист неповний.
Для двигуна 5,5 кВт оптимальна зв’язка виглядає так: автомат D16 (трифазний, 3-полюсний), кабель мідний від 2,5 мм², теплове реле на 12-14А, контактор відповідного класу. Це стандартна робоча схема, яка перевірена часом і не вимагає складних розрахунків щоразу — головне правильно порахувати номінальний струм саме вашого двигуна за паспортними даними, бо cosφ і ККД можуть відрізнятись у різних моделей.
