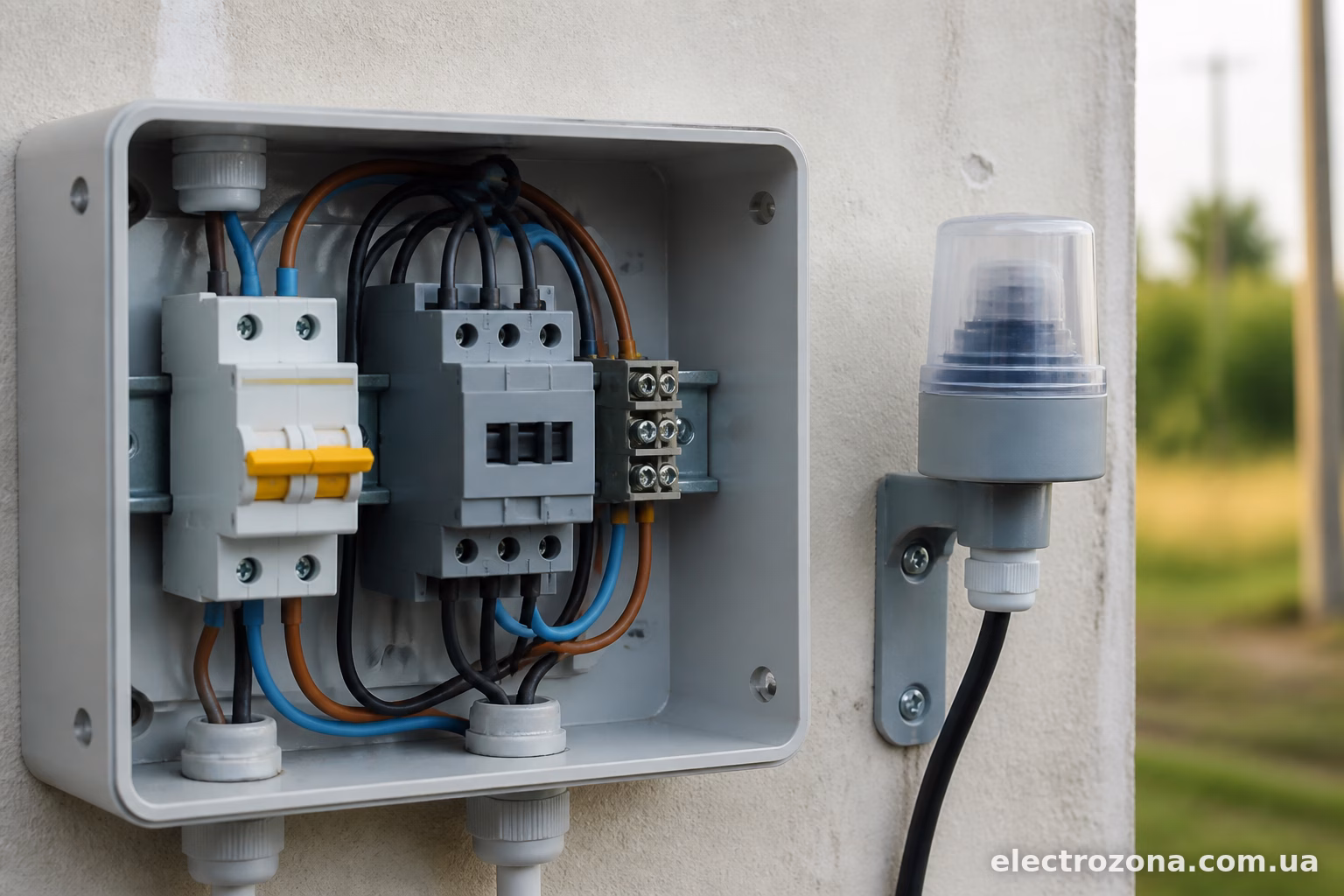

Як підключити фотореле через контактор

Фотореле саме по собі розраховане на не дуже великий струм — зазвичай 6-10А, рідше 16А. Якщо потрібно керувати потужним освітленням: вуличні прожектори на 500-1000 Вт, ряд світильників на парковці чи по периметру складу — контакти фотореле просто згорять. Ось тут і підключається контактор. Фотореле в такій схемі виконує роль “мозку”, який лише подає сигнал, а вся силова частина йде через контактор.

Логіка проста: фотореле комутує не саме навантаження, а котушку контактора. Котушка споживає мало струму (зазвичай долі ампера), тому навіть слабеньке фотореле з нею впорається без проблем. А контактор вже своїми потужними контактами вмикає й вимикає реальне навантаження — хоч кіловат, хоч десять.

Що знадобиться для монтажу

фотореле (наприклад, ФР-601 або аналогічне на 10А)
контактор відповідний під потужність навантаження (з котушкою на 220В або 12/24В, залежно від схеми)
автоматичний вимикач для захисту лінії
кабель ВВГнг перерізом під навантаження
клемники, гофра або кабель-канал

Контактор варто брати з невеликим запасом по струму — процентів на 20-30 більше розрахункового навантаження. Якщо світильники в сумі дають 15А, ставте контактор хоча б на 20-25А. Так контактор прослужить довше і не буде грітись на межі можливостей.

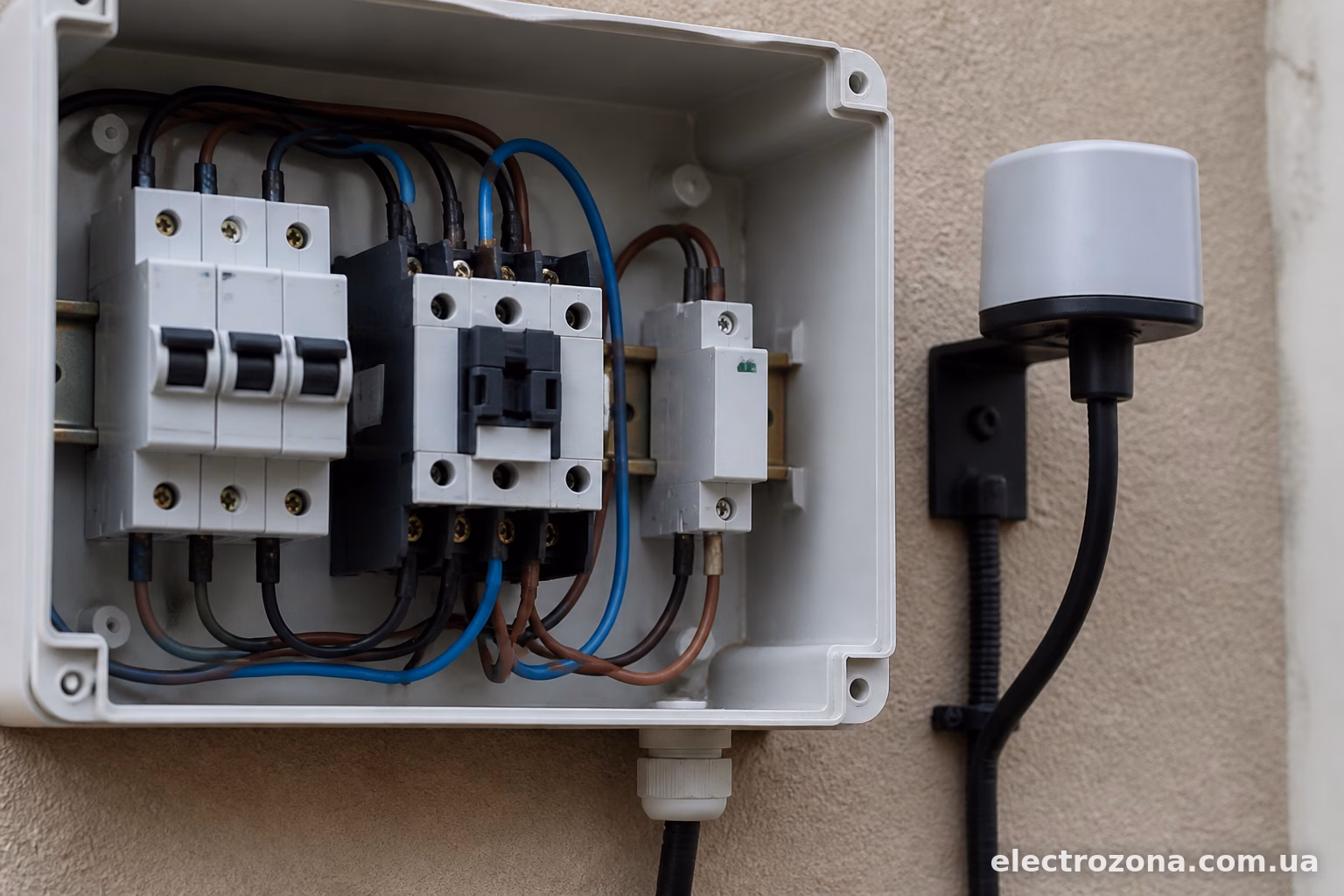

Принципова схема підключення

Тут все не так складно, як здається на перший погляд. Розберемо по частинах.

Живлення фотореле. Фаза і нуль підключаються безпосередньо до фотореле — воно живиться постійно, незалежно від того, темно надворі чи світло. Це логічно, бо фотоелемент має постійно “дивитись” на освітленість вулиці.

Вихід фотореле — на котушку контактора. Замість того щоб з виходу фотореле йти прямо на лампи, фаза з виходу подається на клему А1 котушки контактора. Нуль на котушку (А2) береться окремо з мережі.

Силова частина. Фаза мережі заходить на вхідні контакти контактора (позначені зазвичай L1, L2, L3 або 1, 3, 5 залежно від виробника). З виходу контактора (2, 4, 6) фаза йде далі на світильники. Нуль на світильники подається напряму з розподільчого щита, минаючи контактор — його комутувати не потрібно.

Виходить така логіка роботи: стемніло → фотореле спрацювало → подало напругу на котушку контактора → контактор притягнув якір і замкнув силові контакти → на світильники пішла фаза → світло увімкнулось.

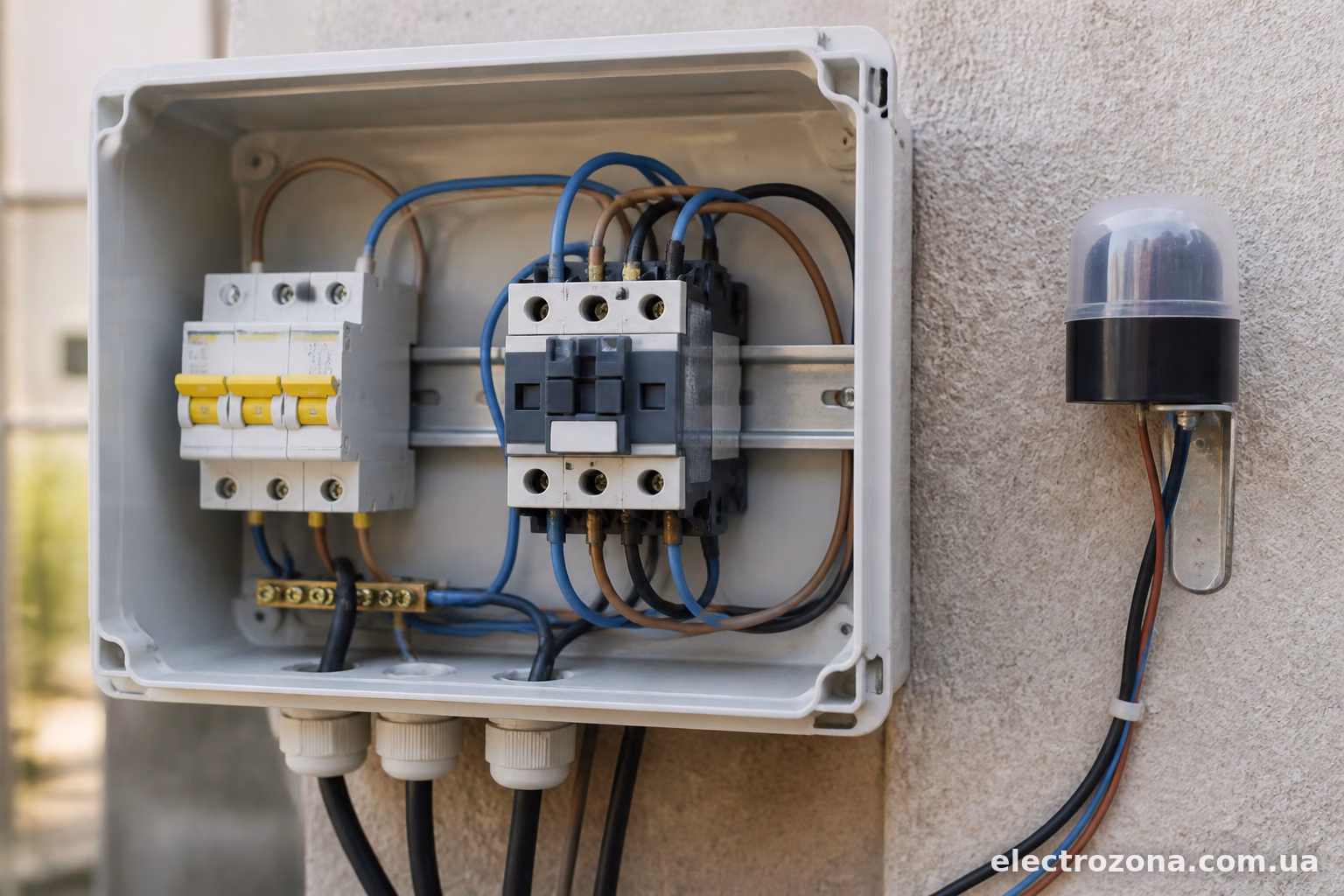

Покрокова інструкція монтажу

Знеструмте лінію на щитку. Це не формальність — контактори часто монтують на висоті, у щитку освітлення, де поруч інші фази. Перевірте індикатором напруги, що дійсно немає напруги.

Встановіть контактор на DIN-рейку в щиті. Більшість сучасних контакторів (Schneider Electric, ABB, IEK, EKF) кріпляться саме на рейку, окремо ловити гвинтами не доведеться.

Виведіть окремий автомат для лінії освітлення, якщо його ще немає. Через нього піде живлення на контактор і далі на світильники.

Підключіть фазу з автомата на вхідні клеми контактора (силова частина, позначена A1-A2… ні, це для котушки — силові контакти позначені цифрами 1,3,5 на вхід і 2,4,6 на вихід, залежно від моделі дивіться на корпусі).

З виходу контактора прокладіть кабель до світильників — фаза через контактор, нуль напряму.

Тепер підключіть котушку керування. На клему A1 контактора — фаза з виходу фотореле. На A2 — нуль з мережі (той самий нуль, що йде на світильники, можна взяти з тієї ж клемної колодки).

До фотореле підведіть окремо фазу і нуль з мережі — воно має живитись постійно.

Змонтуйте фотореле на вулиці — на стіні будинку, стовпі чи опорі, орієнтуючи фотоелемент на північ або в напрямку, де немає прямого потрапляння світла від самих же прожекторів. Це важливий нюанс: якщо фотореле “бачить” світло від власних прожекторів, воно почне то вмикати, то вимикати їх — виникне так зване “мигання” системи.

Перевірте всі з’єднання, закрийте кришку контактора і щита, подайте напругу.

Перевірка роботи схеми

Найпростіший спосіб перевірити систему вдень — закрити фотоелемент чимось непрозорим (рукою, шматком тканини) буквально на 5-10 секунд. Якщо контактор клацнув і світло увімкнулось — все працює правильно. Забрали перешкоду — за пару секунд контактор має відключитись.

Якщо контактор не реагує взагалі — перевіряйте живлення самого фотореле мультиметром. Буває банальна річ: переплутали фазу і нуль на вході реле, або кепський контакт в клемнику.

Якщо контактор клацає, але немає напруги на виході — проблема вже в силовій частині: можливо, не підключена фаза на вхідні контакти, або контактор несправний (буває й таке, особливо дешеві китайські моделі з перших партій).

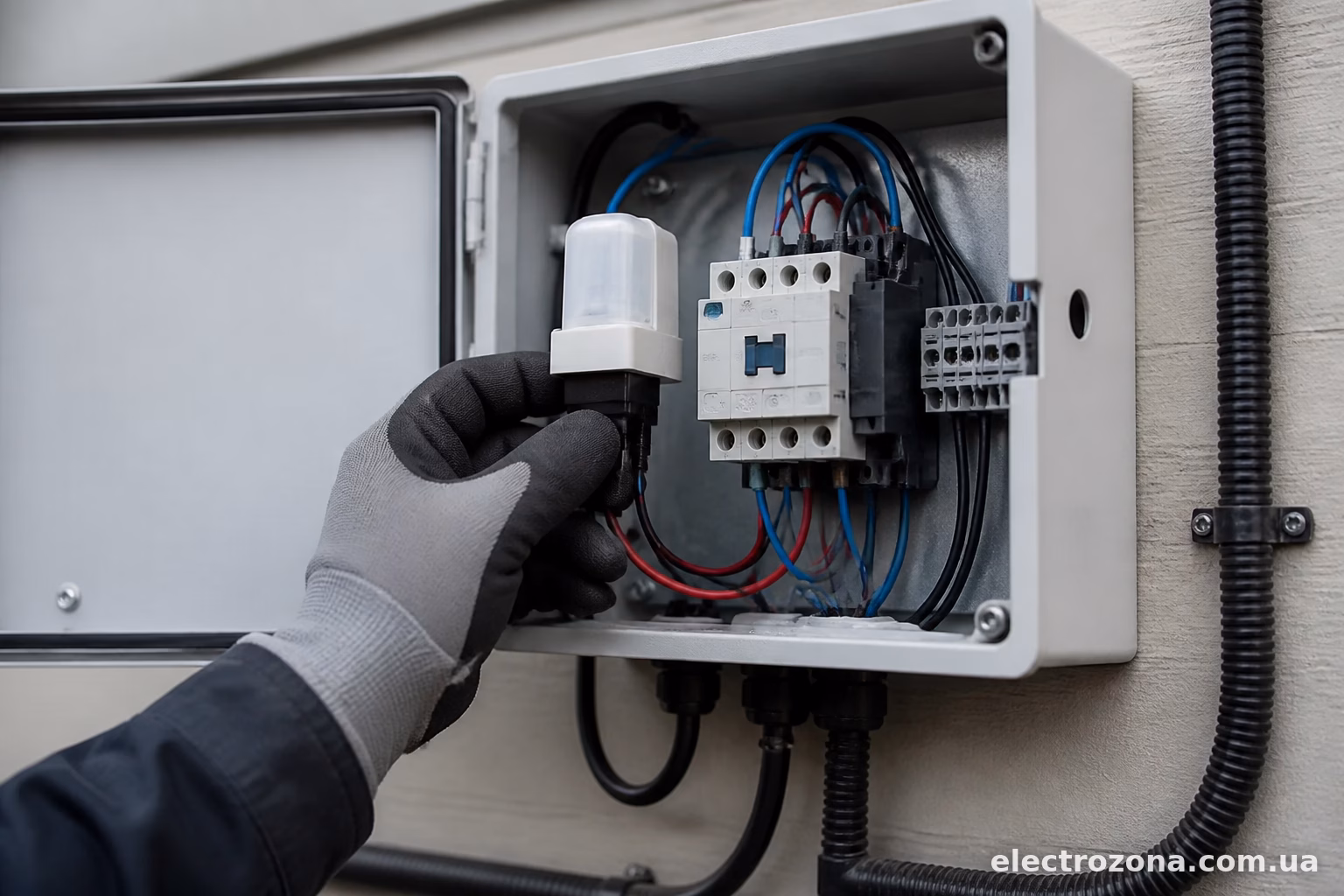

Типові помилки при монтажі

Найчастіше люди плутають, куди саме підключати вихід фотореле. Вихід фотореле — це сигнальна лінія, вона йде на котушку, а не на силові контакти контактора. Спробувати підключити вихід фотореле напряму на силову частину — це те саме, що взагалі обійтись без контактора, і в такому випадку контактор просто не буде потрібен.

Друга поширена помилка — забувають, що нуль на світильники і нуль на котушку контактора можна брати з однієї шини, але важливо не заплутати фазні провідники різних ліній, якщо в щиті кілька груп освітлення. Буває так, що монтажник переплутав фазу і на виході отримав живлення не з тієї лінії — тоді контактор наче працює, але прожектори не запалюються, бо силова фаза йде не з того автомата.

Третя проблема — неправильне розташування самого фотореле. Якщо повісити його з боку, де вранці б’є пряме сонце під гострим кутом, воно може вимикатись раніше, ніж реально стемніло, або взагалі непередбачувано працювати в похмуру погоду. Оптимально — північна сторона будівлі, без затінення деревами чи іншими об’єктами, які змінюють освітленість протягом дня.

Коли варто ставити ще й реле часу

Якщо потрібно, щоб освітлення вимикалось не одразу зі світанком, а раніше — скажімо, о другій ночі, для економії — до схеми додають ще реле часу (таймер) послідовно з фотореле. Тоді контактор вмикається лише тоді, коли обидві умови виконані: темно на вулиці І дозволений час за таймером. Це вже трохи ускладнює схему, зате дозволяє гнучко керувати підсвіткою парковок, рекламних вивісок чи вуличного освітлення на території підприємства.

Для такої схеми фотореле і таймер з’єднують послідовно за виходом — фаза йде через фотореле, потім через контакт таймера, і вже потім на котушку контактора. Якщо будь-яка з ланок розімкнута — контактор не спрацює.

Підключення фотореле через контактор — рішення не складне технічно, головне зрозуміти саму логіку: фотореле керує лише котушкою, а не навантаженням напряму. Розберіться з цим один раз — і подальші схеми з таймерами, кількома групами освітлення чи навіть з магнітними пускачами замість контакторів будуть даватись значно легше.
