Контактор для електрокотла ставлять тоді, коли потужність нагрівальних елементів перевищує можливості звичайного пускового обладнання — автомата чи реле. По суті, це силовий вимикач, який керується слабким сигналом, а комутує великий струм. Без нього котли на 9, 12, 15 кВт і вище просто небезпечно підключати напряму через терморегулятор чи контролер — контакти згорять за тиждень-два активної роботи.
Розберемо, як підібрати контактор, зібрати схему і не наробити помилок, які потім виливаються в перегорілу проводку або відмову котла грітись у мороз.
Навіщо контактору електрокотел
Електричний котел — це, по суті, набір тенів, кожен з яких споживає чималий струм. Терморегулятор або контролер котла видає команду “увімкнути нагрів”, але сам він розрахований на слабкий струм — максимум кілька ампер. Якщо навісити на нього прямо силове навантаження в 30-40А, контакти регулятора почнуть іскрити, обгоряти, і рано чи пізно заклинять або розплавляться.
Контактор вирішує цю проблему. Керуюча котушка запитує мало струму (зазвичай до 0,1-0,2А), а силові контакти витримують десятки ампер. Термостат чи автоматика котла керує котушкою, а котушка вже комутує реальне навантаження на теновий блок.
Ще один момент — контактор рятує проводку і автомати від зайвого зносу при частих циклах вмикання-вимикання, які характерні для роботи котла в режимі підтримки температури.

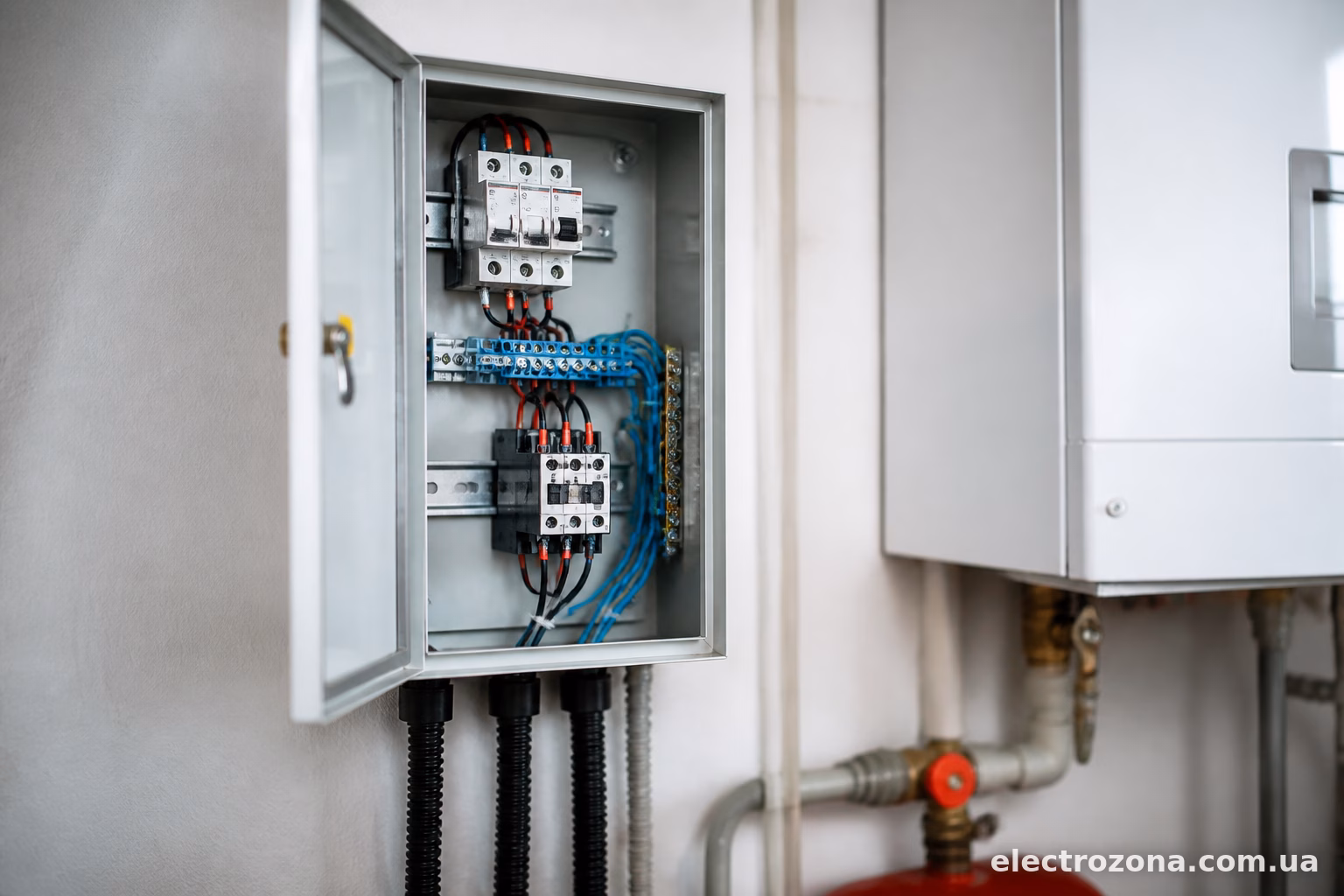

Який контактор підібрати
Головний параметр — номінальний струм контактів. Рахується він за потужністю котла і напругою мережі.
Для однофазного підключення (220В) формула проста: I = P / U. Котел на 9 кВт дасть струм приблизно 40А (9000/220), тож варто брати контактор на 40А з запасом — краще одразу на 63А, щоб не працював на межі.
Для трифазних котлів (380В) розрахунок інший, бо потужність розподіляється на три фази:
- котел 9 кВт — фазний струм близько 13-14А, контактор можна брати на 25А;
- котел 15 кВт — струм близько 23А, підійде контактор на 32-40А;
- котел 24 кВт — струм близько 36А, тут вже потрібен контактор на 40-50А.
Запас по струму — це не примха, а реальна практика. Контакти зношуються, з’являється дуга при комутації, і якщо брати впритул, контактор проживе рік-два замість п’яти-семи.
Напруга котушки управління — окреме питання. Буває 220В або 24В. Для звичайної схеми з термостатом найпростіше брати контактор з котушкою 220В — тоді не треба городити знижувальний трансформатор. Якщо ж керування йде через слаботочну автоматику (наприклад, деякі контролери твердопаливних чи електричних котлів), іноді потрібна котушка на 24В — це вже дивитись по документації на конкретну модель контролера.
З виробників непогано себе показують ABB, Schneider Electric, IEK, EKF — різниця в основному в ресурсі перемикань і якості контактів. Для домашнього котла навіть бюджетний IEK відпрацює довго, якщо не перевищувати номінал.

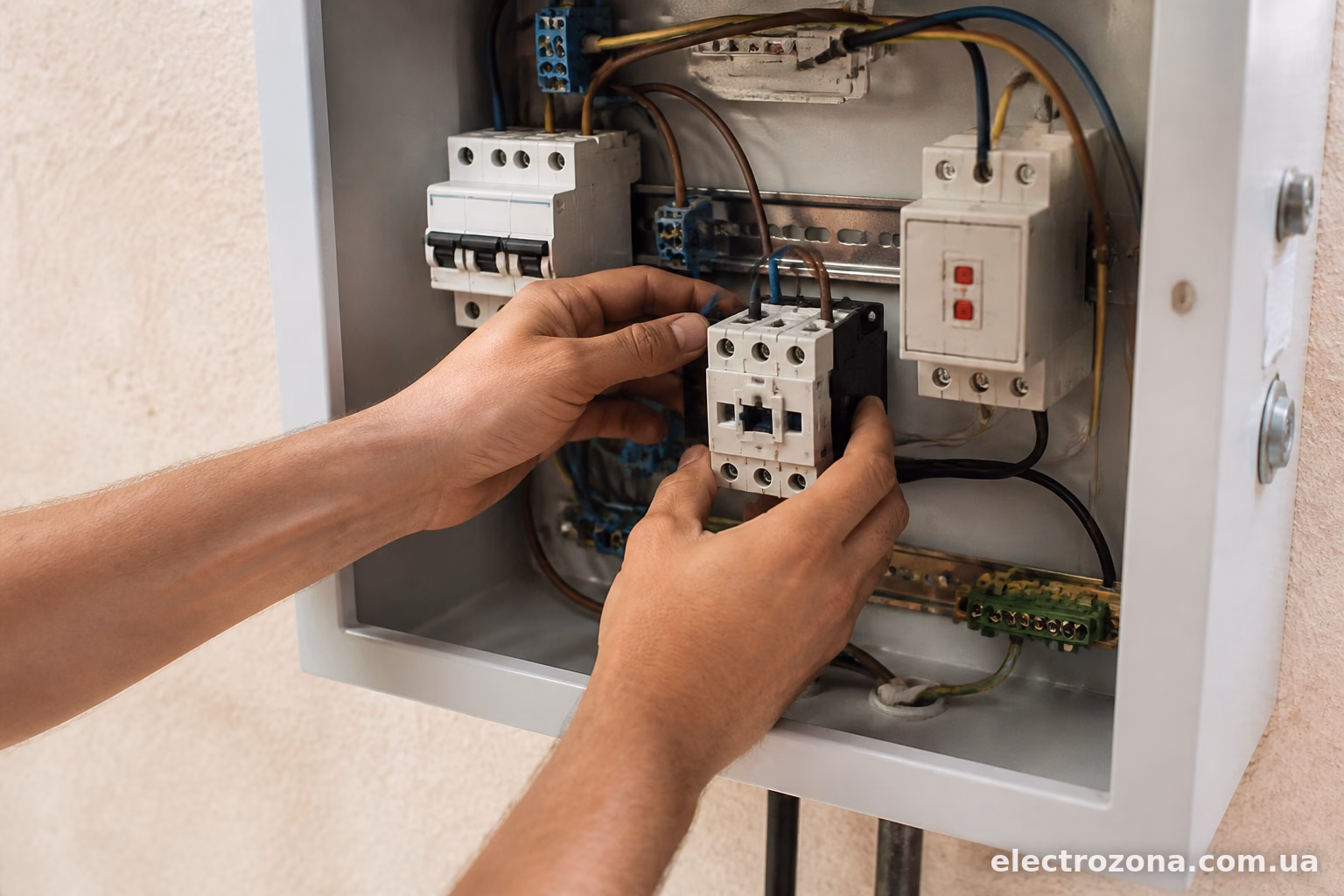

Загальна схема підключення
Логіка проста: живлення заходить на автомат, з автомата — на силові контакти контактора, з контактора — на теновий блок котла. Паралельно ставиться керуючий ланцюг: фаза (або нуль, залежно від схеми) через термостат чи контролер котла подається на котушку контактора.
Виглядає це приблизно так:
Вхідне живлення → Автомат захисту → Силові контакти контактора → Теновий блок котла
Керуючий сигнал: Фаза → Термостат/контролер → Котушка контактора (A1) → Нуль (A2)
Для трифазного котла все аналогічно, тільки контактор буде на 3 або 4 полюси, і кожна фаза йде через свою пару силових контактів.

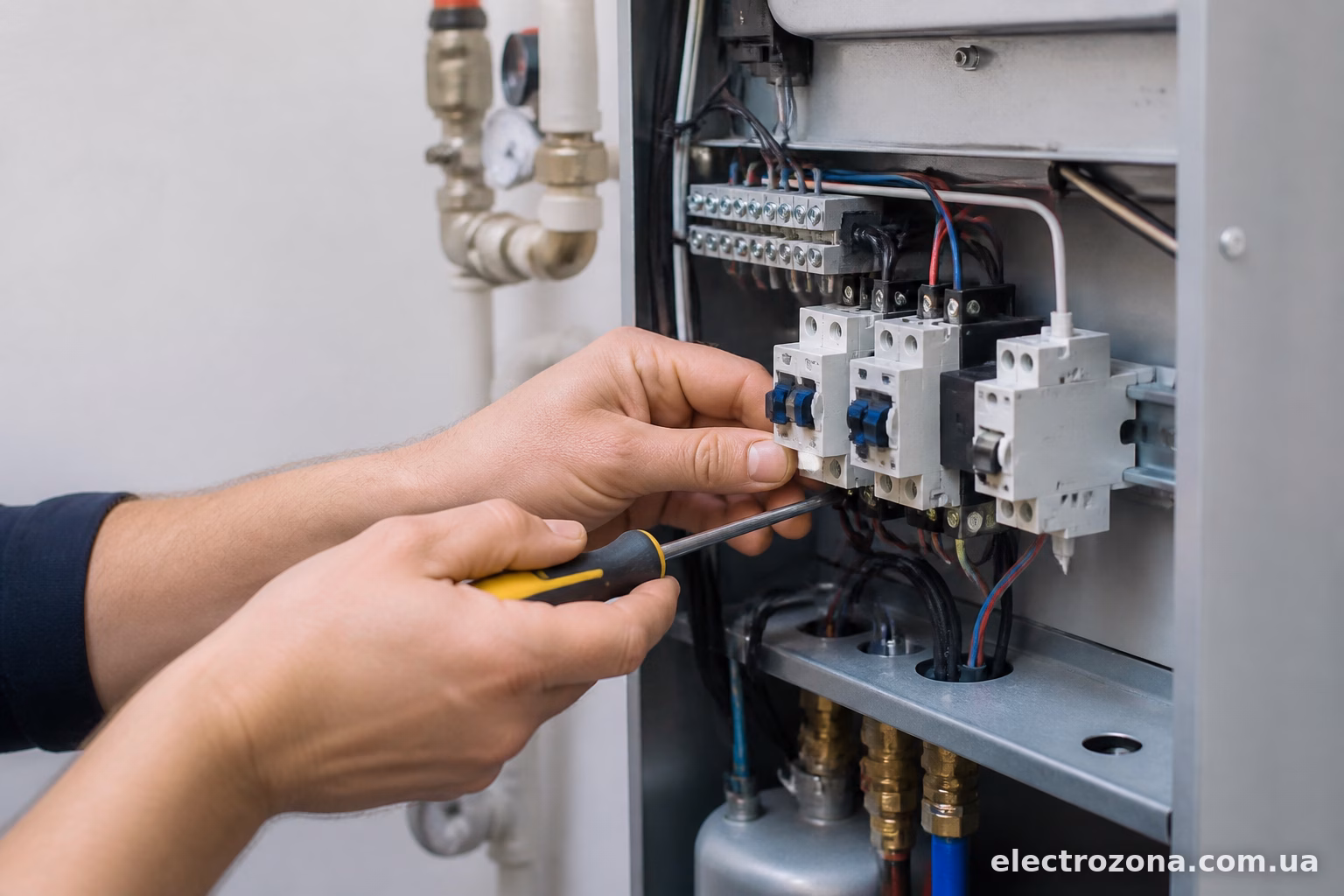

Покрокове підключення контактора
Перед будь-якими роботами — знеструмити щит повністю, не лінуйтесь, навіть якщо здається що автомат вимкнено. Перевірте індикатором напруги.
- Встановіть контактор на DIN-рейку в електрощиті поруч з автоматом захисту котла. Місце має бути з нормальною вентиляцією — контактор при роботі трохи гріється.
- Підключіть вхідне живлення на силові клеми контактора (позначені зазвичай L1, L2, L3 або 1, 3, 5 залежно від виробника). Живлення береться після автомата захисту котла.
- З вихідних силових клем контактора (2, 4, 6) прокладіть кабель на клемну колодку котла, яка живить тени.
- Тепер керуючий ланцюг. На котушку контактора (клеми A1 і A2) подається живлення через термостат котла. Якщо термостат механічний двоконтактний — просто розриває фазу на котушку. Якщо в котлі стоїть електронний контролер — уточнюйте по схемі, часто там уже є вихід під навантаження до 5-8А, і контактор ставиться між контролером і тенами.
- Перевірте переріз проводів. Для керуючого ланцюга достатньо 0,75-1,5 мм², а от силові проводи від контактора до тенів мають відповідати потужності — для 40А це кабель перерізом мінімум 6 мм² (мідь).
- Після збирання схеми ще раз перевірте всі затяжки клем. Слабо затиснутий контакт на силовій частині — це нагрів, оплавлення ізоляції і в перспективі пожежа в щиті. Момент затягування вказаний зазвичай на корпусі контактора.
- Подайте живлення, увімкніть термостат в положення нагріву і послухайте — контактор має чітко клацнути. Якщо чуєте гудіння чи вібрацію — можливо, занижена напруга живлення котушки або сама котушка бракована.

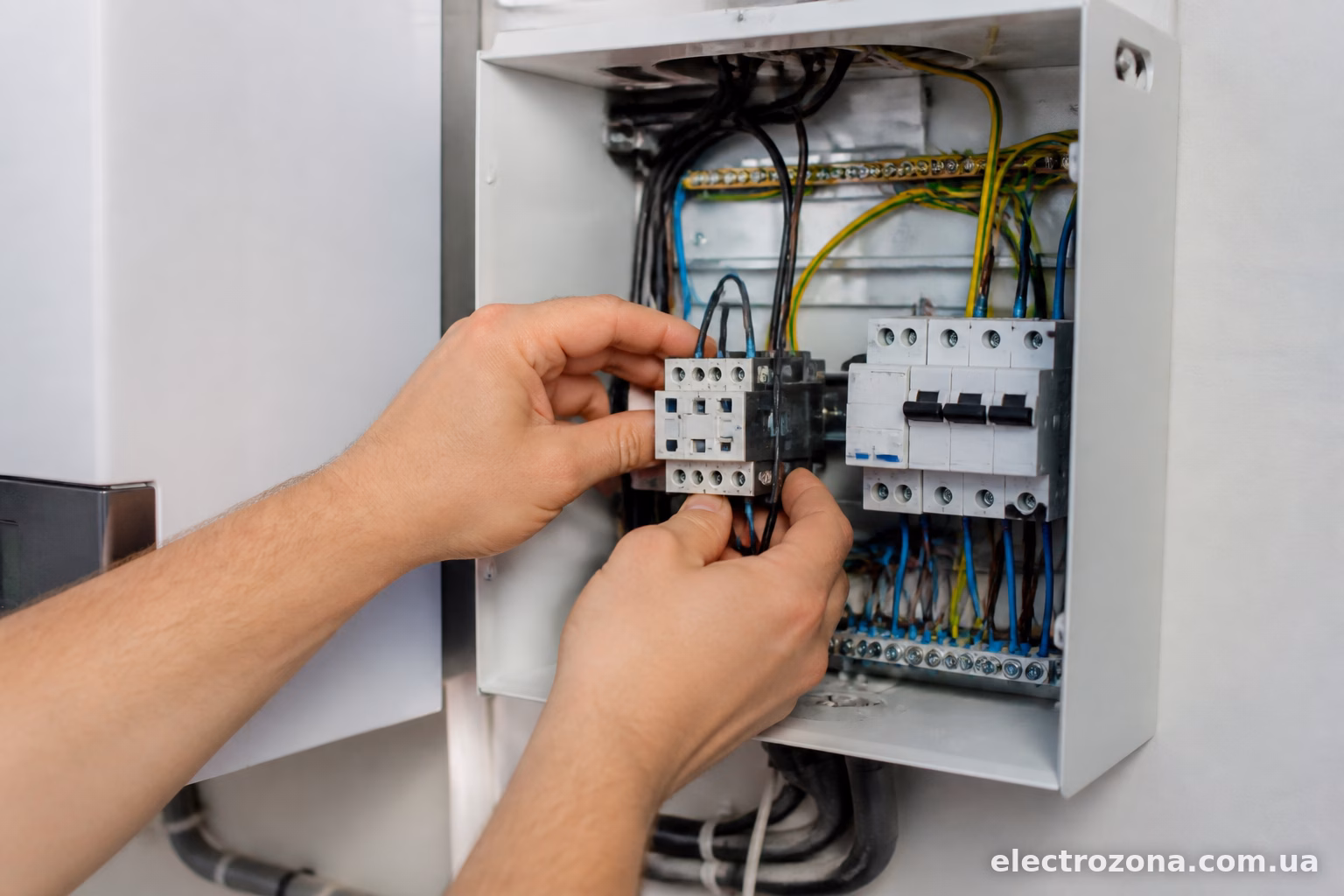

Підключення через реле напруги
Багато хто ставить перед контактором ще й реле напруги — це логічно, бо котел з тенами дуже чутливий до перепадів. При завищеній напрузі тени швидше вигорають, при заниженій — котел просто не гріє як треба, а деякі контролери взагалі йдуть у захист.
Схема тут така: реле напруги ставиться перед контактором в силовому ланцюгу. Тобто фаза йде спочатку через реле напруги, потім вже на контакти контактора. Якщо напруга виходить за встановлені межі (наприклад, нижче 190В або вище 250В), реле розриває ланцюг, і контактор просто не отримує живлення на силову частину — котел безпечно вимикається.
Це особливо актуально для приватного сектору, де мережа не завжди стабільна, і стрибки напруги — звична справа, особливо ввечері, коли всі сусіди одночасно вмикають побутову техніку.
Типові помилки при підключенні
Найчастіша помилка — занижений номінал контактора. Беруть впритул до розрахункового струму, а потім дивуються, чому контакти обгоріли за півроку. Завжди закладайте запас 20-30%.
Друга проблема — переплутують силові й керуючі клеми. На корпусі контактора вони чітко промарковані, але новачки іноді підключають живлення тенів на клеми котушки — результат: контактор миттєво згорає при першому ж вмиканні.
Ще момент — забувають про переріз кабелю на силовій частині. Контактор може бути на 40А, а кабель до котла — старий, розрахований на менше навантаження. В підсумку гріється не сам контактор, а проводка за ним.
І останнє — деякі економлять на самому контакторі, беруть найдешевший ноунейм без сертифікації. Для котла, який працює по кілька годин щодня взимку, це погана ідея — краще один раз купити нормальний контактор перевіреного бренду, ніж міняти його щосезону.
Підключення контактора для електрокотла — задача не з найскладніших, якщо розуміти логіку силового і керуючого ланцюгів окремо. Головне — правильно розрахувати струм, взяти запас по номіналу, не забути про переріз кабелю і акуратно затягнути всі клеми. Якщо є сумніви щодо конкретної моделі котла чи контролера — краще звіритись зі схемою виробника або звернутись до електрика, бо помилка в силовій частині щита коштує дорожче, ніж виклик спеціаліста.
