Схема Пуск-Стоп з контактором на 220 В

Схема Пуск-Стоп з контактором на 220 В

Класична схема “Пуск-Стоп” — це найпростіший спосіб керувати навантаженням через контактор без постійного утримання кнопки. Натиснув “Пуск” — контактор увімкнувся і сам себе тримає. Натиснув “Стоп” — все вимкнулось. Використовується це всюди: від насосної станції в приватному будинку до компресора в гаражі чи вентилятора на виробництві.

Головна фішка схеми — самоблокування (або, як кажуть електрики, “самопідхват”). Без нього довелося б тримати кнопку пуску весь час роботи обладнання, що, звісно, нікому не потрібно.

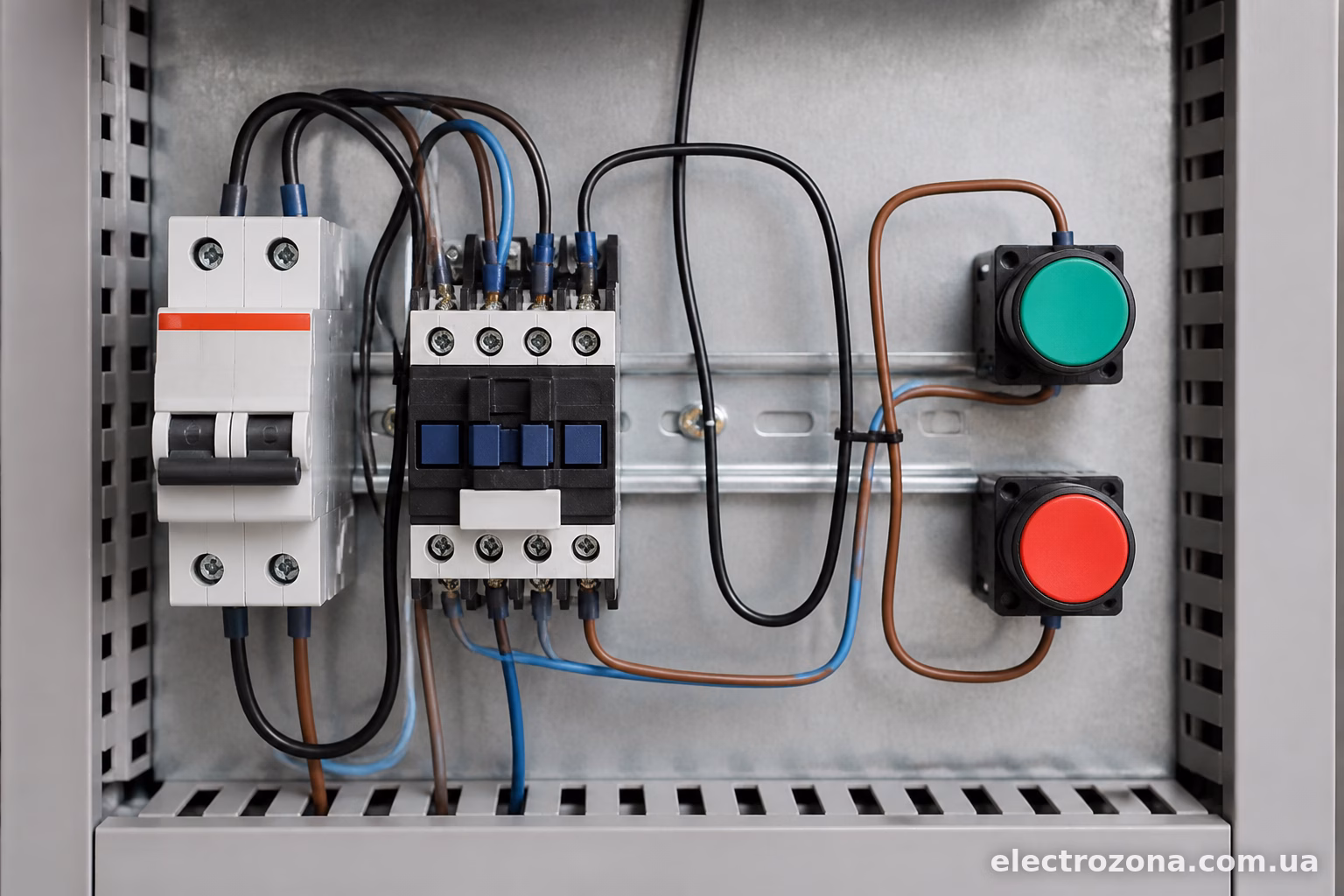

Що знадобиться для збірки

Для найпростішого варіанту на 220 В потрібні такі компоненти:

• контактор змінного струму з котушкою на 220 В (наприклад, Schneider LC1D09, ABB AX09 або будь-який аналог відповідної потужності);
• кнопковий пост із двома кнопками — “Пуск” (зазвичай зелена, нормально-розімкнута) і “Стоп” (червона, нормально-замкнута);
• автоматичний вимикач для захисту силового кола;
• проводи перерізом під навантаження та під ланцюг керування (для керування зазвичай вистачає 0,75-1,5 мм²).

Контактор варто підбирати з невеликим запасом по струму — якщо навантаження споживає 8А, краще взяти модель на 12-16А. Це продовжить строк служби контактів і зменшить нагрів.

Принцип роботи схеми

Тут все логічно, якщо розібратись один раз.

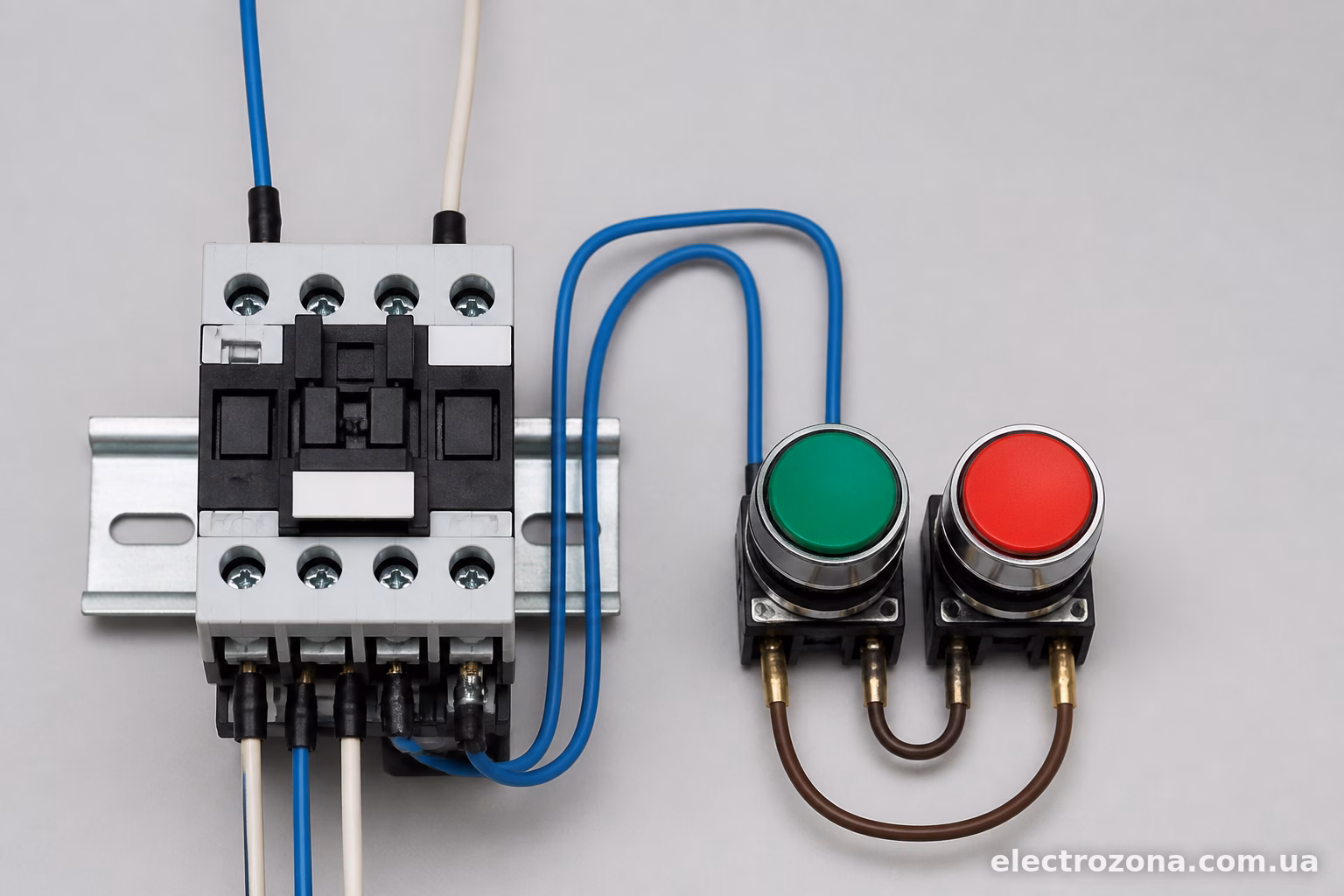

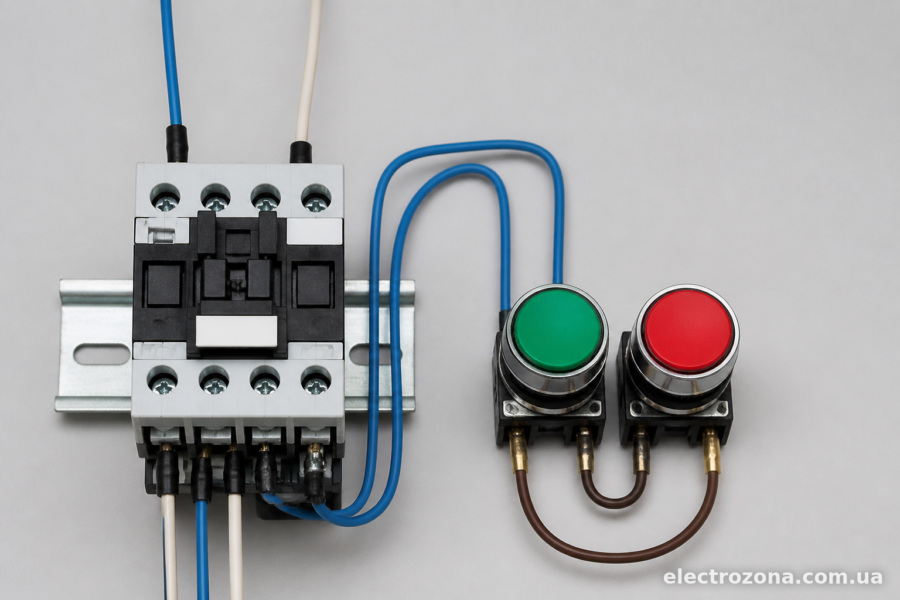

Фаза приходить на автомат, звідти — на нормально-замкнуту кнопку “Стоп”, далі на нормально-розімкнуту кнопку “Пуск”, і вже з неї — на котушку контактора (позначається як А1). Друга клема котушки (А2) йде на нуль.

Коли натискаємо “Пуск” — струм проходить через кнопку, потрапляє на котушку, контактор спрацьовує і замикає свої силові контакти. Разом із силовими замикається і додатковий (блок-контакт) — саме він і паралелить кнопку “Пуск”. Тобто коли палець прибираєте з кнопки, ланцюг живлення котушки все одно залишається замкненим — через цей допоміжний контакт.

Щоб зупинити — натискаєте “Стоп”. Вона розмикає ланцюг, котушка знеструмлюється, контактор відпускає, а разом із ним розмикається і блок-контакт самопідхвату. Схема повертається у вихідний стан.

Порядок підключення покроково

1. Подаємо фазу з автомата на клему “1” кнопки “Стоп”.
2. З клеми “2” кнопки “Стоп” йдемо на клему “1” кнопки “Пуск”.
3. З клеми “2” кнопки “Пуск” — на клему А1 котушки контактора.
4. Паралельно кнопці “Пуск” підключаємо блок-контакт NO (нормально-розімкнутий) контактора — саме він забезпечує самоутримання.
5. Клема А2 котушки йде на нуль (N).
6. Силове коло (навантаження) підключається окремо через головні контакти контактора — фаза заходить на верхні клеми (1, 3, 5), навантаження підключається до нижніх (2, 4, 6).

Якщо у контактора немає вбудованого допоміжного контакту, докуповується блок-приставка — вона накручується збоку на корпус і додає потрібну кількість NO/NC контактів.

Типові помилки при монтажі

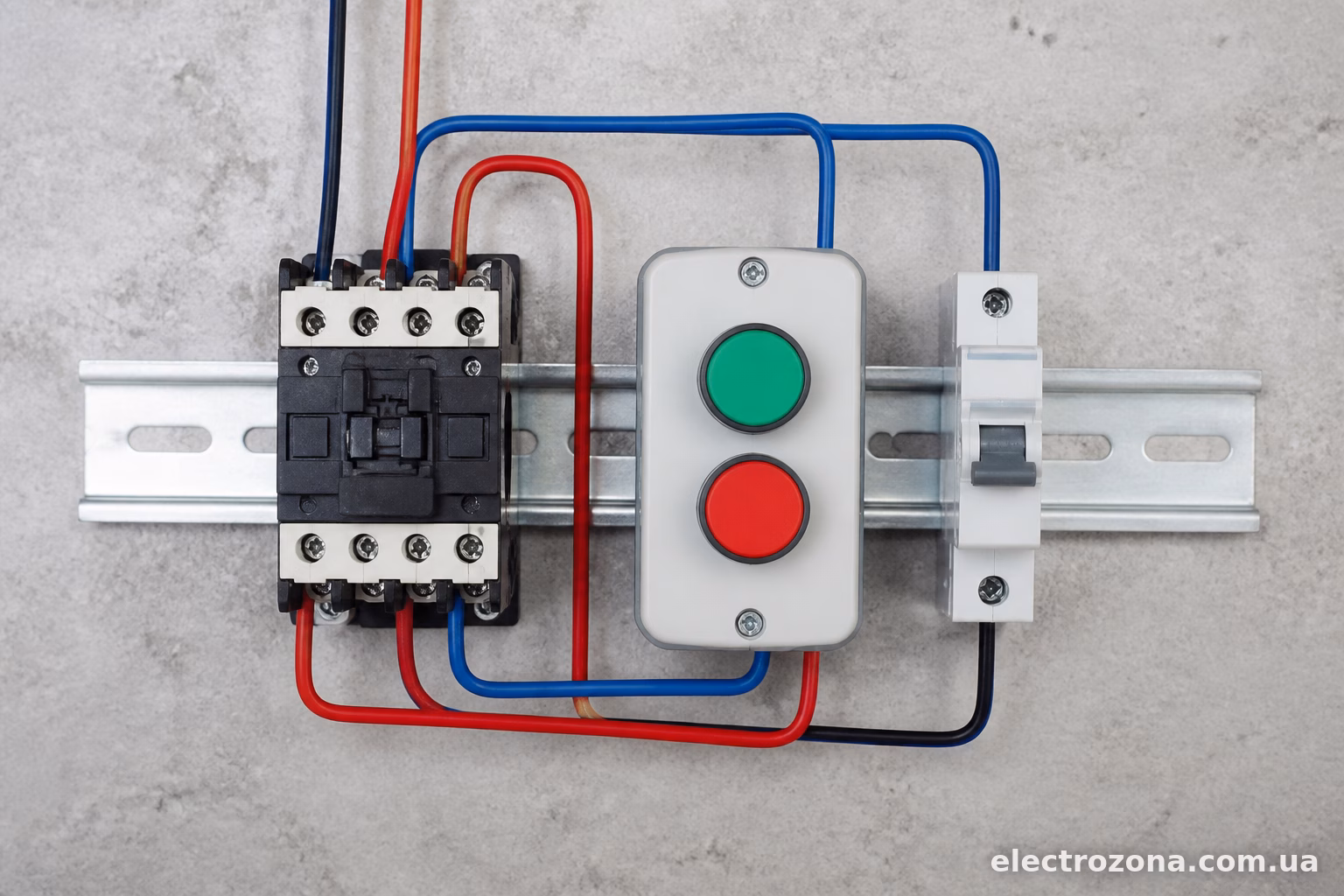

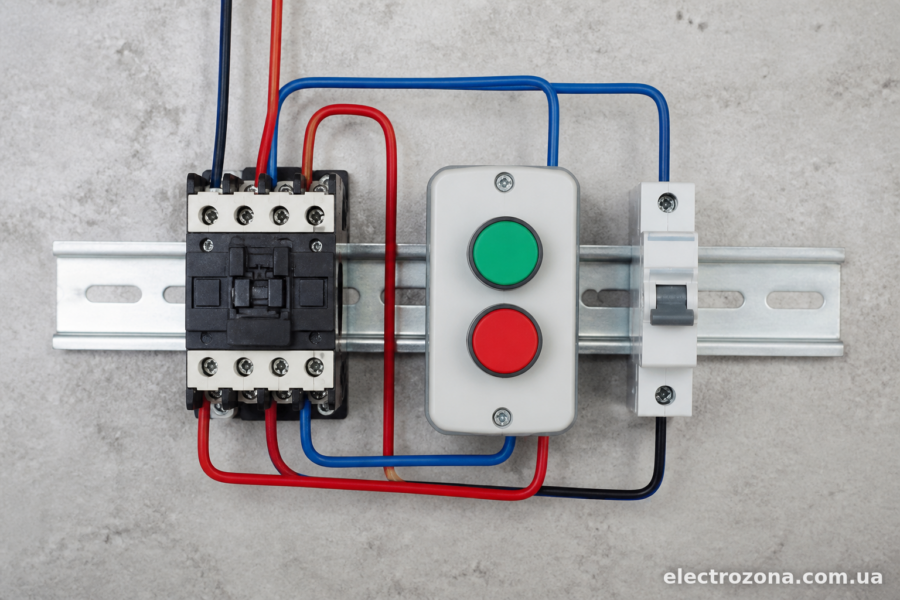

Найчастіше люди плутають кнопку “Пуск” і “Стоп” місцями — і схема просто не працює взагалі, або працює навпаки (контактор вмикається сам при подачі напруги, а кнопки не реагують). Перевіряйте маркування на кнопках уважно, особливо якщо кнопковий пост китайський і підписи стерлись або взагалі відсутні.

Друга поширена проблема — забувають підключити блок-контакт самопідхвату. Результат: контактор спрацьовує тільки поки тримаєш кнопку “Пуск” пальцем, а щойно відпускаєш — одразу вимикається. Це якраз ознака того, що схема зібрана без самоблокування.

Ще один нюанс — контактор гуде або вібрує. Причин кілька: занижена напруга в мережі, погано затягнуті клеми, або взагалі невідповідність котушки — наприклад, поставили котушку на 24В в мережу 220В (буває, переплутали при закупівлі). Перевірте паспорт на корпусі контактора, там завжди вказана напруга котушки.

Буває, що контактор клацає, але навантаження не вмикається. Тут варто перевірити силові контакти — можливо, вони підгоріли або окислились. Це особливо актуально для контакторів, які довго простояли без роботи в вологому приміщенні — гараж, підвал, майстерня.

Де застосовується схема Пуск-Стоп

На практиці цю схему монтують там, де треба керувати потужним навантаженням, а сама кнопка розрахована на невеликий струм. Тобто через контактор комутується великий струм, а кнопка лише керує маленьким струмом котушки — це і безпечніше, і зручніше.

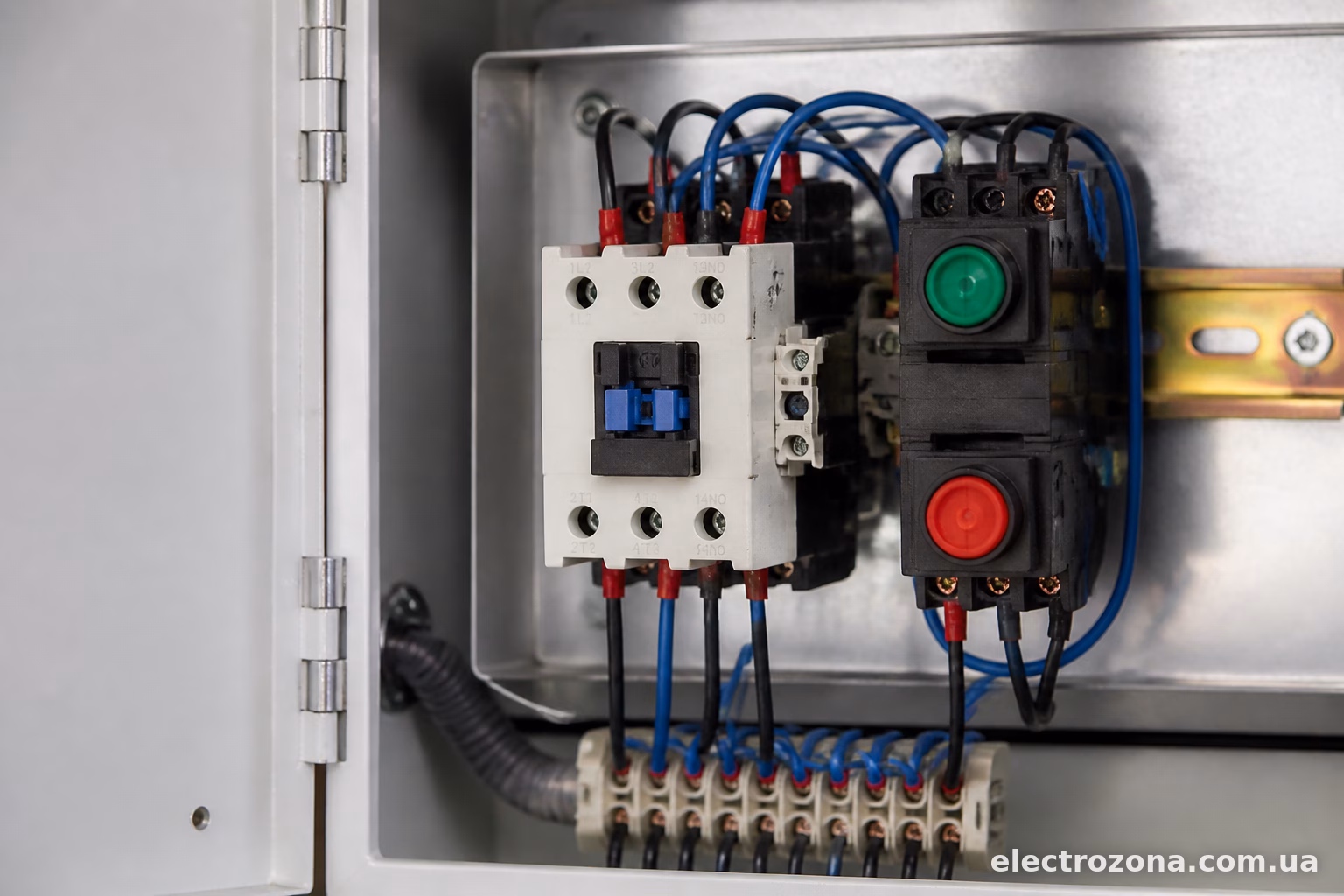

Типові приклади:

• насосні станції водопостачання — насос може стояти в підвалі, а кнопки керування — на кухні чи в коридорі;
• вентиляційні установки в майстернях, гаражах, теплицях;
• компресори — особливо ті, що йдуть без вбудованого пускового реле;
• освітлення великих площ, коли одна кнопка вмикає групу потужних світильників;
• виробниче обладнання — станки, конвеєри, де потрібно швидко зупинити процес аварійною кнопкою.

До речі, саме на цій базовій схемі будується і більш складна логіка — наприклад, реверс двигуна (два контактори, механічно та електрично заблоковані один від одного), або підключення через реле часу для затримки пуску.

Додавання аварійної кнопки “Стоп”

Якщо обладнання потенційно небезпечне (той самий верстат чи конвеєр), варто передбачити окрему аварійну кнопку “Стоп” грибовидної форми — вона монтується послідовно з основною кнопкою “Стоп” у ланцюзі керування. Натискання будь-якої з них розриває коло і зупиняє контактор. Це стандартна практика на виробництві, і навіть в приватній майстерні зайвим не буде.

Варто також не забувати про захист самого ланцюга керування — деякі майстри ставлять окремий малогабаритний автомат чи запобіжник на 1-2А саме в лінію керування, окремо від силового автомата. Це рятує, якщо коротке замикання станеться саме в проводці кнопкового поста — тоді не вибиває весь силовий автомат, а згорає лише запобіжник у ланцюзі керування, і навантаження відключається безпечно.

Схема “Пуск-Стоп” — база, з якої варто почати, якщо плануєте розбиратись в промисловій автоматиці чи хоча б в керуванні насосом через контактор. Зібрати її можна за годину, маючи під рукою контактор, кнопковий пост і трохи проводу. Головне — не переплутати блок-контакт самопідхвату і перевірити напругу котушки перед монтажем. Решта — справа техніки.
