Схема Пуск-Стоп для трифазного двигуна 380 В

Схема пуск-стоп — це найпростіший спосіб керувати трифазним двигуном через магнітний пускач з фіксацією стану. Натиснув “Пуск” — двигун закрутився і працює далі навіть якщо кнопку відпустити. Натиснув “Стоп” — все зупинилось. Жодних складних контролерів, реле часу чи плат керування. Три дроти, дві кнопки і один контактор — ось і вся магія, якою десятиліттями керують верстатами, насосами, вентиляторами та компресорами на виробництвах і в приватних майстернях.

Розберемо цю схему по кістках: що куди йде, навіщо потрібен кожен елемент і як зібрати її самому, не спалюючи двигун з першої спроби.

З чого складається схема

Базовий набір компонентів невеликий:

Магнітний пускач (контактор) — головний виконавчий елемент, який замикає силові контакти для живлення двигуна.
Теплове реле — захищає обмотки двигуна від перегріву при перевантаженні або обриві фази.
Кнопка “Пуск” (нормально розімкнута) — запускає двигун.
Кнопка “Стоп” (нормально замкнута) — зупиняє.
Автоматичний вимикач або запобіжники на вводі — захист від коротких замикань.

Контактор — це серце схеми. Всередині нього котушка на 220 В (рідше на 380 В, тоді її живлять від двох фаз) і кілька груп контактів. Головні контакти комутують силові 380 В на двигун, а один додатковий контакт — так званий блок-контакт — використовується для самопідхвату в ланцюзі керування.

Принцип роботи: чому двигун не вимикається сам

Ось тут криється весь фокус схеми. Кнопка “Пуск” — це не вимикач, вона не фіксується у натиснутому положенні. Натиснув, відпустив — і контакт розімкнувся. Якби схема була простою, двигун одразу б зупинявся.

Рішення просте і геніальне водночас: паралельно кнопці “Пуск” підключають один із додаткових (блокувальних) контактів самого контактора. Коли ви натискаєте “Пуск”, котушка отримує живлення, контактор спрацьовує і замикає всі свої контакти одночасно — і силові, і блокувальний. Тепер живлення на котушку йде вже не через кнопку, а через цей блок-контакт. Кнопку можна відпускати — ланцюг залишається замкненим сам на себе.

Розірвати це коло може лише кнопка “Стоп”, яка стоїть послідовно в ланцюгу живлення котушки. Натиснули “Стоп” — розірвали живлення котушки — контактор відпав — всі контакти розімкнулись, включно з блокувальним. Тепер щоб знову запустити двигун, треба знову натискати “Пуск”.

Порядок підключення силової частини

Силова частина — це те, що безпосередньо живить двигун трьома фазами. Тут все відносно просто:

Три фази (L1, L2, L3) заходять на вхідні клеми контактора через автоматичний вимикач. З вихідних клем контактора три провідники йдуть на вхід теплового реле, а вже з теплового реле — на клеми двигуна U, V, W. Нейтраль трифазному двигуну не потрібна взагалі, лише три фазні провідники плюс заземлення на корпус.

Важливо не переплутати послідовність: спочатку автомат, потім контактор, потім теплове реле, і тільки після цього двигун. Якщо поставити теплове реле перед контактором — воно все одно захистить обмотки, але за логікою монтажу правильніше саме такий порядок, бо тепловий елемент реагує на реальний струм, що йде вже безпосередньо до двигуна.

Ланцюг керування: де беремо 220 В

Ланцюг керування живиться від однієї фази і нуля (220 В), навіть якщо силова частина трифазна 380 В. Фазу зазвичай беруть з тієї ж клеми, куди заходить L1, через окремий запобіжник на 1-2 А — це вбереже котушку від пошкодження при короткому замиканні в ланцюгу керування, не зачіпаючи силову частину.

Далі схема виглядає так: фаза → запобіжник → кнопка “Стоп” (нормально замкнута) → кнопка “Пуск” (нормально розімкнута) → котушка контактора → нуль. Паралельно кнопці “Пуск” підключається блок-контакт контактора (той самий, для самопідхвату).

Теплове реле також включається в цей ланцюг — його нормально замкнутий контакт ставлять послідовно, зазвичай між кнопкою “Стоп” і котушкою. Якщо теплове реле спрацює через перевантаження, воно розірве коло живлення котушки так само, як і кнопка “Стоп” — двигун зупиниться автоматично, незалежно від того, тримає хтось руку на кнопці чи ні.

Практичний приклад підключення

Уявімо реальну ситуацію: у вас є насос на 380 В потужністю 3 кВт, і його треба вмикати вручну з поста керування біля бака.

Беремо контактор на 9-12 А (з запасом по струму двигуна), теплове реле з діапазоном налаштування під номінальний струм двигуна (для 3 кВт це приблизно 6-7 А), пост кнопок ПКЕ 222 (там уже є “Пуск” і “Стоп” в одному корпусі) і автомат на 10 А для силового вводу.

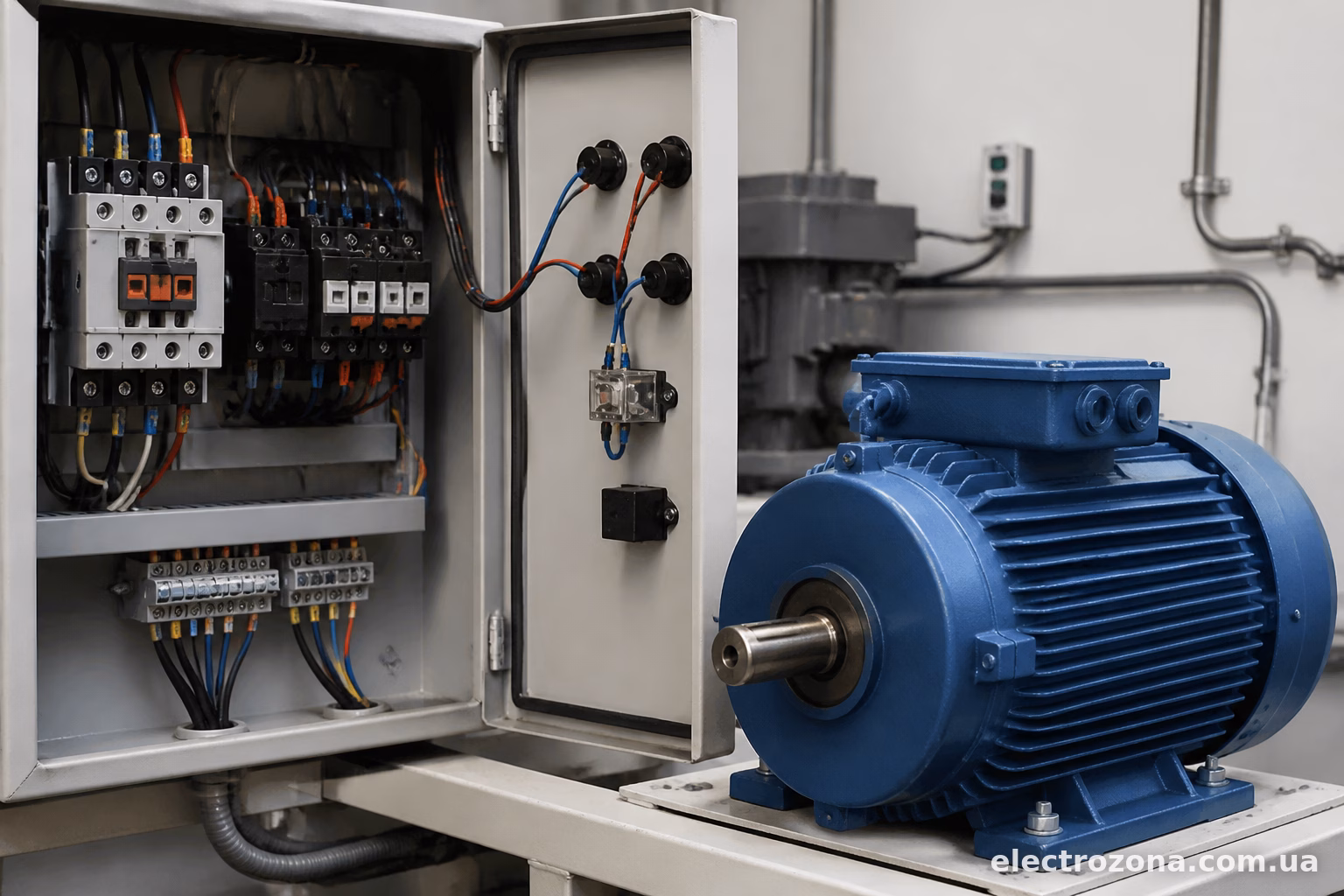

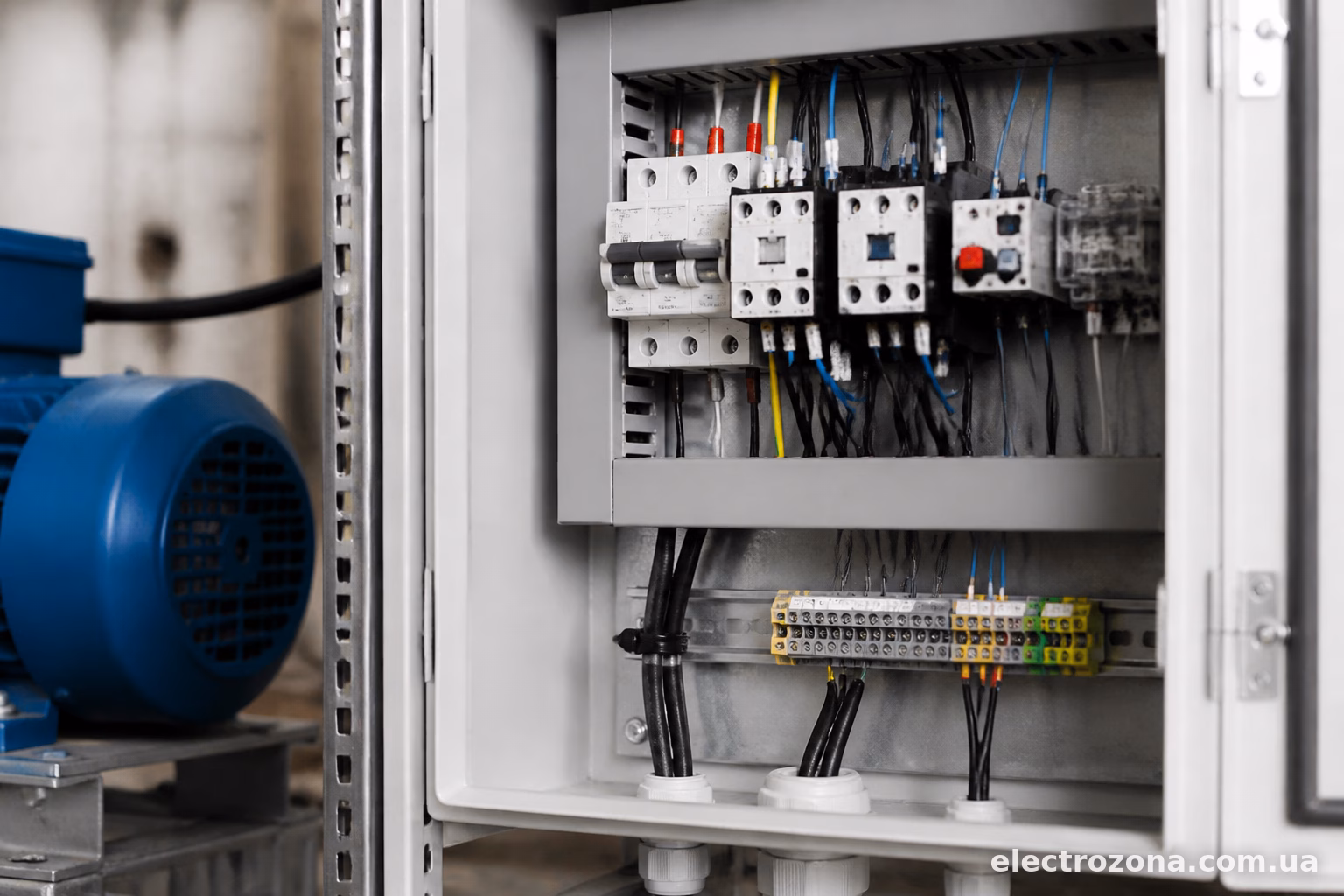

Монтуємо все в невеликому щитку. Автомат — на DIN-рейку, поруч контактор, поруч теплове реле (часто вони кріпляться прямо на контактор знизу, є спеціальні модульні комплекти). Три фази з автомата йдуть на контактор, з контактора — на реле, з реле — трьома проводами до клемної колодки двигуна. Кнопковий пост виносимо окремо на стіну біля робочого місця, до нього тягнемо чотирижильний кабель — фаза, нуль і два проводи для кнопок “Пуск”/”Стоп” (хоча частіше йде три-чотири жили, залежно від схеми).

Типові помилки при монтажі

Найчастіша проблема — переплутана фазна послідовність. Двигун крутиться, але не в той бік. Лікується просто: міняєте місцями будь-які дві фази на клемах двигуна (не на всій схемі, а саме на клемах U, V, W).

Друга поширена помилка — забувають підключити блок-контакт для самопідхвату. Результат: двигун запускається, поки тримаєш кнопку, і зупиняється щойно відпустиш. Люди інколи думають, що це несправність контактора, а насправді просто немає ланцюга самоутримання.

Третя біда — неправильно виставлений струм на тепловому реле. Якщо виставити занадто високий поріг, реле не захистить двигун при перевантаженні і обмотки згорять. Якщо занадто низький — реле буде відключати двигун навіть при нормальному робочому навантаженні, що дуже дратує і виглядає як “глюк” обладнання.

Ще один нюанс — недотягнуті клеми. Трифазні контактори працюють з відчутними струмами, і слабко затягнутий гвинт з часом починає підгоряти, контакт нагрівається, з’являється характерний запах паленої пластмаси. Раз на сезон варто перевіряти протяжку клем, особливо якщо обладнання працює в запиленому чи вологому приміщенні.

Реверсивна схема — коли треба крутити в обидва боки

Якщо потрібно, щоб двигун міг обертатися в обидва боки (наприклад, підйомний механізм або конвеєр), використовують два контактори — один для прямого ходу, другий для реверсу. Схема ускладнюється електричним блокуванням: контактори повинні мати взаємну блокіровку, щоб неможливо було ввімкнути обидва одночасно — інакше станеться коротке замикання між фазами.

Для цього використовують нормально замкнуті блок-контакти кожного контактора, включені в ланцюг живлення котушки протилежного. Плюс часто додають механічну блокіровку — спеціальну скобу між контакторами, яка фізично не дає притягнутись другому якорю, поки перший увімкнений.

На що звертати увагу при виборі контактора і реле

Контактор обирають за номінальним струмом двигуна з невеликим запасом — приблизно на 20-25% більше розрахункового струму. Для двигуна 3 кВт це буде контактор на 9-12 А, для 7,5 кВт — вже 18-25 А.

Теплове реле підбирають строго під струм конкретного двигуна, воно має регулювання в певному діапазоні (наприклад, 5,5-8 А), і виставляти треба саме на паспортний номінальний струм двигуна, вказаний на шильдику. Це не той елемент, де можна “на око” — виставляйте за паспортом.

Схема пуск-стоп для трифазного двигуна — це базова електротехнічна конструкція, яку варто розуміти кожному, хто працює з силовим обладнанням. Вона проста в реалізації, надійна в експлуатації і легко ремонтується — якщо щось не працює, шукати проблему доводиться максимум серед п’яти-шести елементів. Головне — не поспішати з монтажем, перевіряти кожен контакт мультиметром перед подачею напруги і не забувати про заземлення корпусу двигуна та щита керування.
