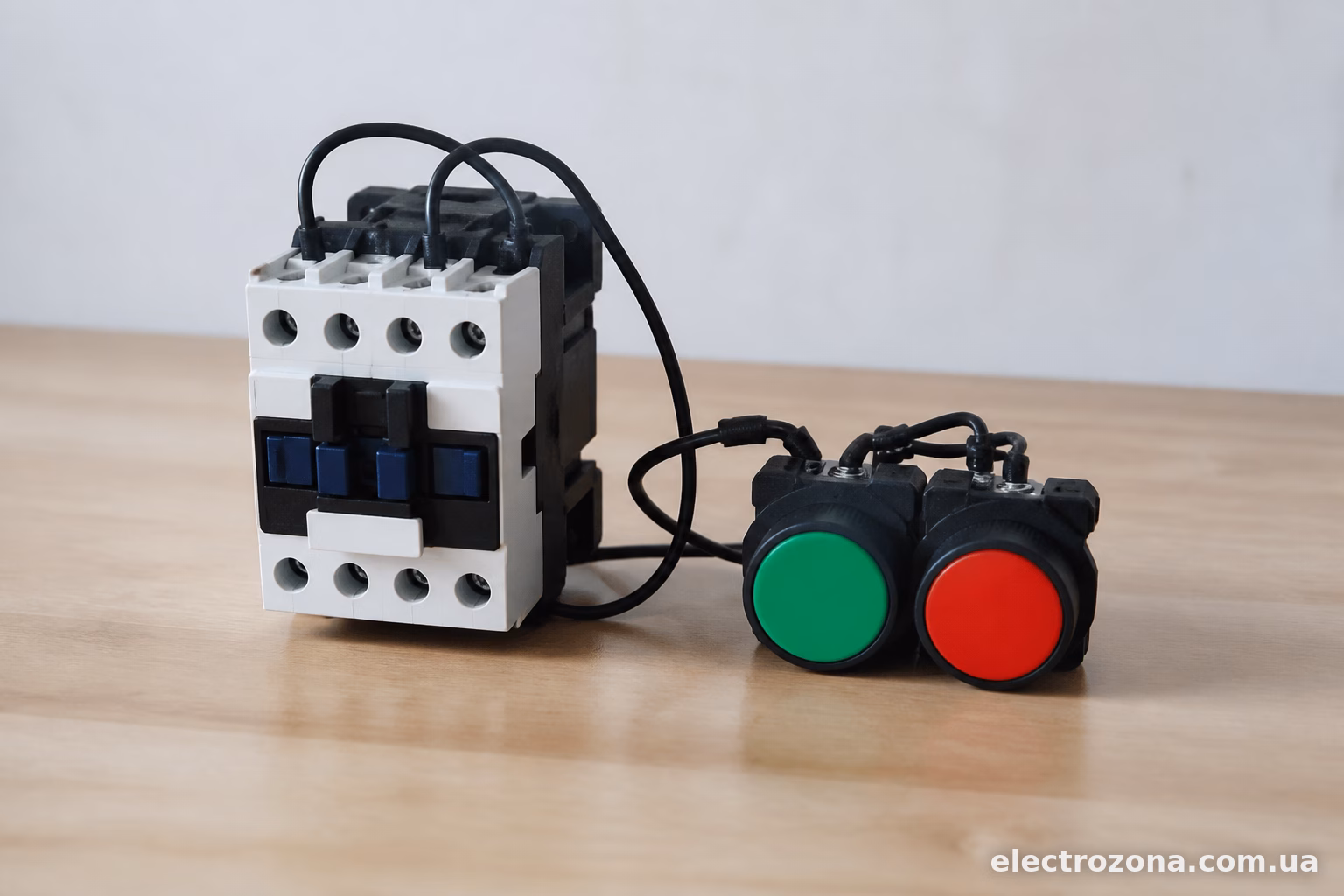

Схема з кнопками Пуск-Стоп — це класика, яку застосовують ще з часів радянських верстатів, і досі вона працює бездоганно. Контактор в такій схемі керує потужним навантаженням, а дві кнопки (або одна здвоєна) дають можливість вмикати й вимикати навантаження з фіксацією стану. Тобто натиснув Пуск — контактор увімкнувся і сам себе тримає, навіть якщо палець відпустив кнопку. Натиснув Стоп — все вимкнулось.
Розберемо, як це зібрати руками, без зайвої теорії з підручника.
Що знадобиться для збірки
Перед тим як лізти в щиток, варто зібрати весь комплект деталей. Мінімальний набір такий:
- контактор потрібної потужності (наприклад, Schneider LC1D, ABB AX, IEK КМИ або будь-який інший з котушкою під вашу напругу керування — 220В або 24В);
- кнопковий пост Пуск-Стоп (найчастіше беруть XB2-BA42 або аналоги — там зазвичай зелена кнопка з нормально розімкненим контактом і червона з нормально замкненим);
- автоматичний вимикач для захисту силового кола;
- проводи відповідного перерізу — для кола керування вистачить 0,75-1,5 мм², для силового залежно від навантаження;
- клемники або гільзи для наконечників, якщо любите акуратність.
Контактор варто підбирати з запасом по струму хоча б на 20-25%. Якщо навантаження на 10А, брати контактор рівно на 10А — не найкраща ідея, бо пускові струми у моторів чи компресорів можуть бути в рази вищими за номінальні.

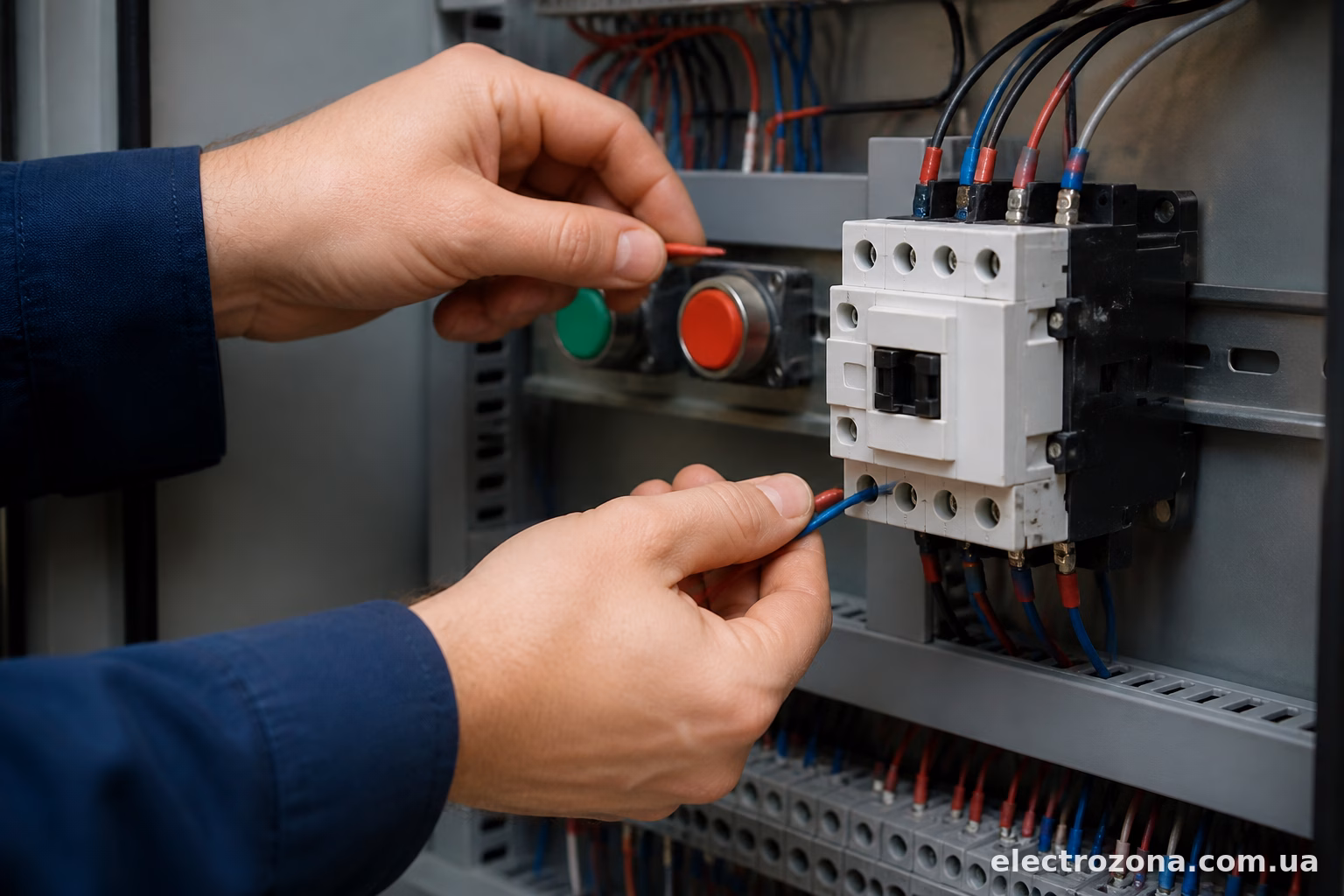

Принцип роботи схеми самоблокування
Головна фішка схеми Пуск-Стоп — це самопідхват, або як його ще називають, самоблокування котушки. Без цього довелося б тримати кнопку Пуск натиснутою весь час, поки працює навантаження, що, звісно, незручно і навіть небезпечно.
Працює це так: при натисканні кнопки Пуск струм подається на котушку контактора через нормально замкнений контакт кнопки Стоп. Котушка спрацьовує, контактор замикає свої силові контакти, а разом з ними — і додатковий блок-контакт (він же допоміжний, NO-контакт), який паралельно кнопці Пуск подає живлення далі на котушку. Тепер навіть якщо відпустити кнопку Пуск, коло не розривається, бо струм іде через цей допоміжний контакт.
Щоб все вимкнути, натискаємо Стоп — вона розриває коло живлення котушки незалежно від того, в якому положенні знаходиться допоміжний контакт. Котушка знеструмлюється, контактор відпускає, і схема повертається у вихідний стан.
Покрокова схема підключення
Розглянемо класичний варіант на прикладі однофазного контактора з керуванням 220В.
Крок 1. Подаємо фазу на автомат, а з автомата — на нормально замкнений контакт кнопки Стоп (клеми зазвичай позначені як NC або 21-22 на кнопковому посту).
Крок 2. З виходу кнопки Стоп йдемо на нормально розімкнений контакт кнопки Пуск (NO, або 13-14).
Крок 3. З виходу кнопки Пуск проводимо провід на клему котушки контактора — зазвичай це А1.
Крок 4. На другу клему котушки (А2) подаємо нуль безпосередньо з мережі.
Крок 5. Тепер найважливіше — самоблокування. Беремо допоміжний нормально розімкнений контакт контактора (найчастіше маркується як 13-14 на самому контакторі, окремо від силових груп) і підключаємо його паралельно кнопці Пуск. Тобто один кінець цього контакту йде на той самий провід, що і вихід кнопки Стоп, а другий — на вхід котушки А1.
Ось і все, коло керування готове. Коли контактор спрацьовує вперше через кнопку Пуск, його ж власний допоміжний контакт замикається і починає тримати живлення котушки замість кнопки.

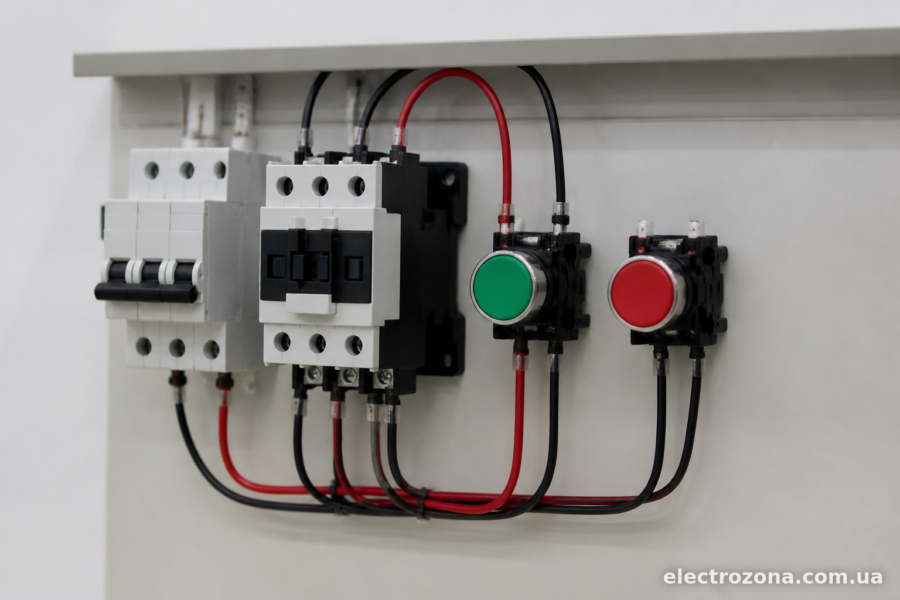

Підключення силового кола
Силова частина простіша за логікою, хоч і вимагає більшої уваги через струми. Фаза (або три фази, якщо контактор трифазний) заходить на верхні клеми силових контактів контактора — L1, L2, L3. З нижніх клем (T1, T2, T3) йде вже на навантаження — двигун, насос, освітлення чи що там у вас підключається.
Нуль на однофазному навантаженні зазвичай проводять напряму, без розриву контактором, хоча є винаходи, коли розривають і нуль теж — але це вже нюанс конкретного проєкту і вимог безпеки.
Для трифазного двигуна важливо не переплутати порядок фаз, інакше двигун крутитиметься в інший бік. Якщо це насос чи вентилятор, від напряму обертання залежить взагалі його робота.
Типові помилки при підключенні
На практиці новачки найчастіше наступають на такі граблі:
Плутають нормально замкнений і нормально розімкнений контакти кнопок. Кнопка Стоп повинна мати NC-контакт (замкнений в спокої), а Пуск — NO (розімкнений в спокої). Якщо переплутати, схема або взагалі не запуститься, або не буде вимикатися.
Забувають про самоблокування. Без допоміжного контакту схема працюватиме тільки поки тримаєш кнопку Пуск, що зводить нанівець весь сенс встановлення такої схеми.
Неправильно підбирають котушку контактора під напругу керування. Буває, купують контактор з котушкою на 24В, а подають туди 220В — котушка згорає майже миттєво, часом навіть з характерним запахом паленої ізоляції.
Не враховують іскріння на контактах кнопок при частих пусках потужного навантаження. Для індуктивних навантажень типу двигунів варто ставити іскрогасні RC-ланцюжки паралельно котушці, щоб продовжити ресурс контактів.

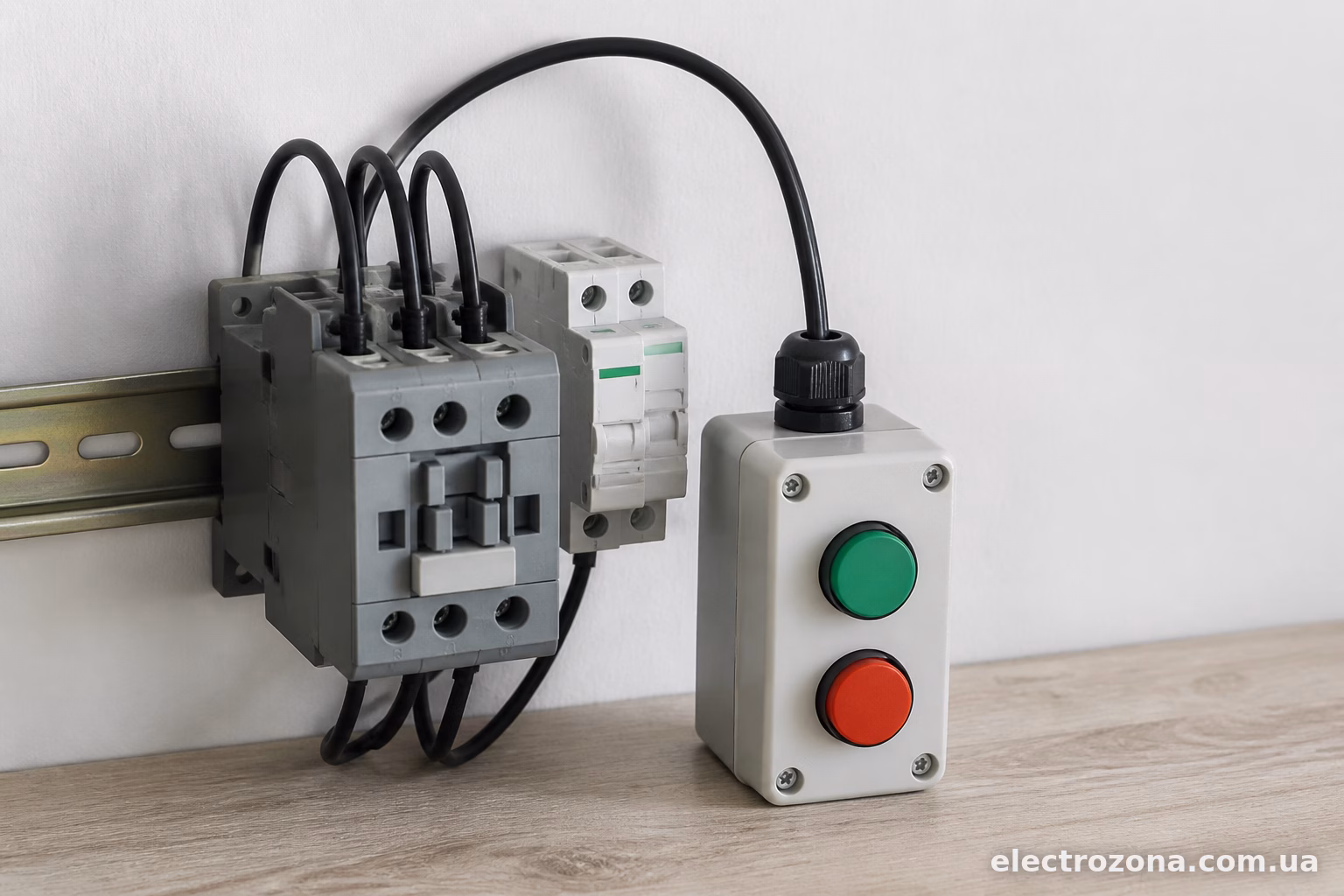

Коли варто додати реле напруги чи захист
Схема Пуск-Стоп сама по собі не захищає від перепадів напруги в мережі. Якщо у вас нестабільна лінія (а це, на жаль, типова ситуація для приватного сектора або дачних кооперативів), варто додатково поставити реле напруги перед контактором. Тоді при аварійних значеннях напруги реле розірве коло живлення котушки, і контактор просто відпаде, захистивши обладнання від пошкодження.
Також якщо контактор керує потужним двигуном, часто додають теплове реле (реле перевантаження), яке ставлять послідовно в силовому колі. Його контакт вбудовують в коло керування — послідовно з кнопкою Стоп. Тобто при перевантаженні теплове реле розриває коло так само, ніби хтось натиснув Стоп.
Приклад реальної збірки для гаражного компресора
Уявімо ситуацію: у гаражі стоїть компресор на 220В потужністю 1,5 кВт, і хочеться керувати ним через звичайний кнопковий пост, встановлений на зручній висоті біля входу, а не тягнутись до самого компресора.
Беремо контактор на 12-16А (з запасом), кнопковий пост XB2-BA42, автомат на 16А для захисту лінії. Прокладаємо кабель ВВГнг 3х1,5 від щитка до місця встановлення контактора, а вже від контактора — силовий кабель безпосередньо до розетки компресора або напряму до клемної коробки двигуна.
Коло керування збираємо, як описано вище. Додатково паралельно котушці ставимо іскрогасник, бо компресор запускається досить часто протягом дня, і контакти кнопки Пуск без захисту швидко обгорять.
Результат — надійна система, де можна вмикати компресор однією кнопкою, а вимикати — іншою, незалежно від того, де людина фізично знаходиться відносно щитка.
Схема Пуск-Стоп через контактор — це базовий навик, який варто освоїти кожному, хто займається електромонтажем на серйозному рівні. Вона проста в реалізації, надійна в експлуатації і легко масштабується — додаванням реле напруги, теплового захисту чи навіть автоматики для віддаленого керування. Головне — не плутати контакти кнопок і не забувати про самоблокування, тоді все запрацює з першого разу.
