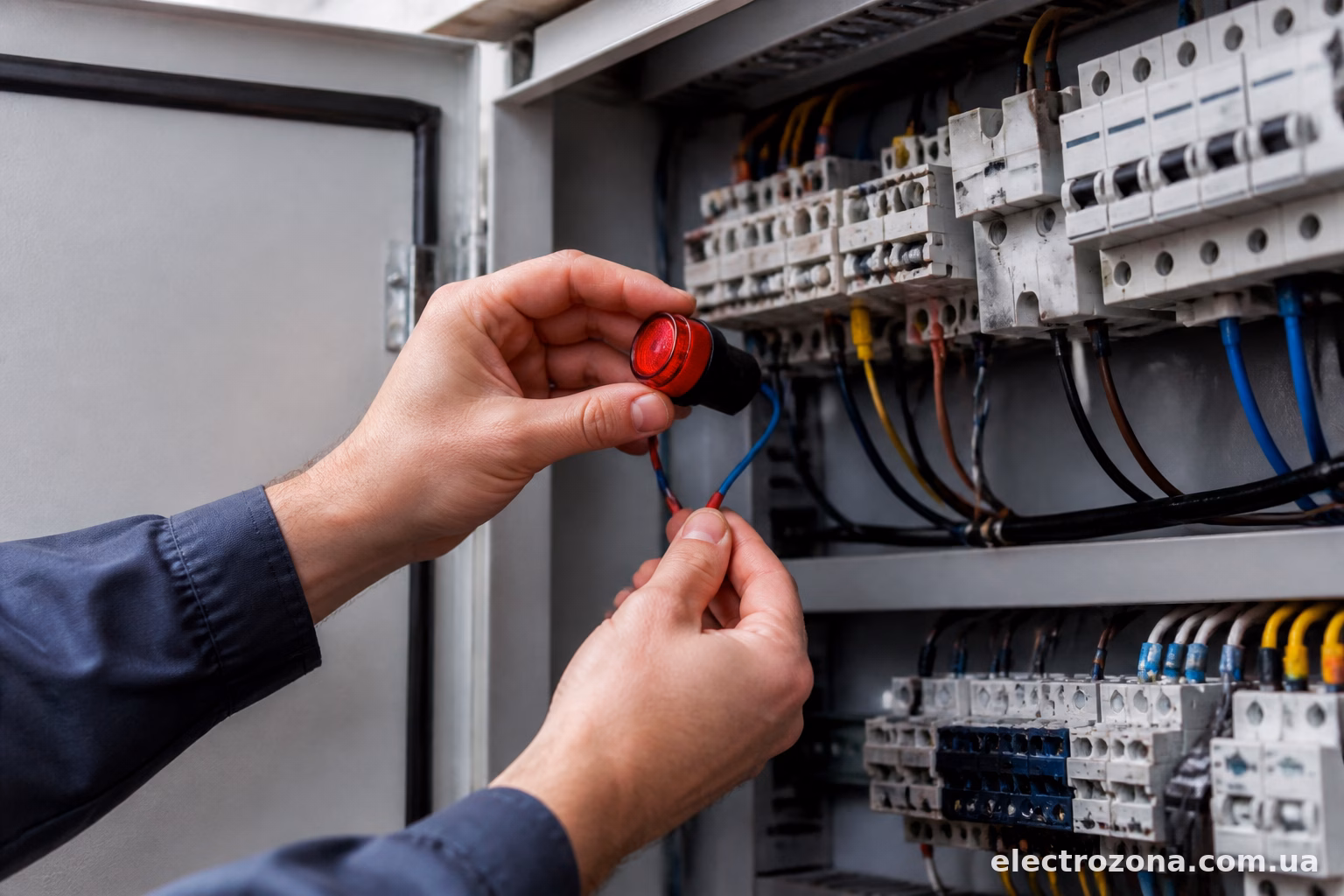

Сигнальна лампа в щиті — це та маленька кругла штучка, яка світиться і показує, чи є напруга на певній ділянці мережі. Здається дрібницею, але коли треба швидко зрозуміти, чи включений автомат, чи прийшла фаза після відключення, чи спрацював контактор — саме лампочка рятує від зайвого тикання мультиметром. Підключити її нескладно, головне — розібратися, з якою саме лампою маєте справу і що вона повинна показувати.
Навіщо взагалі ставлять сигнальну лампу
Найчастіше лампи ставлять на вводі — щоб одразу бачити, чи є напруга від мережі. Три лампи різних кольорів (червона, жовта, зелена) на трифазному вводі — класика для дачних будинків і невеликих виробничих щитків. Побачив, що одна не горить — значить обрив фази, і можна одразу зрозуміти причину без діагностики кожної гілки.
Другий типовий випадок — сигналізація стану контактора чи автомата. Наприклад, лампа показує, що ввімкнувся насос, спрацював контактор обігріву або що автомат захисту двигуна відключився через перевантаження. Тут лампа підключається не до фази напряму, а через допоміжний контакт.
Ще варіант — індикація роботи стабілізатора чи реле напруги. Хоча в більшості сучасних реле (Digitop, Zubr, РН) індикація вже вбудована, іноді хочеться додати зовнішню лампу на дверцята щита, щоб бачити стан не відкриваючи корпус.

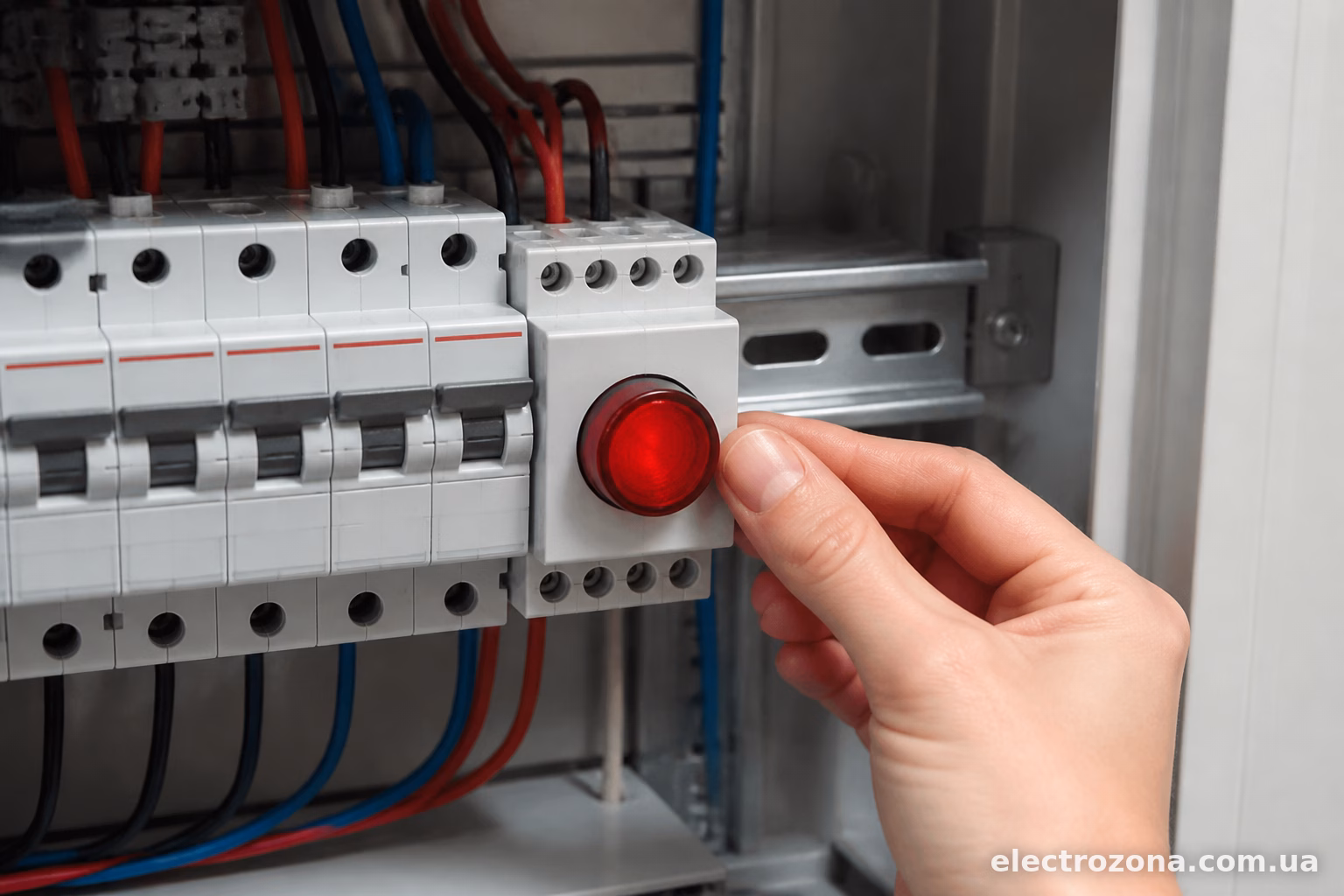

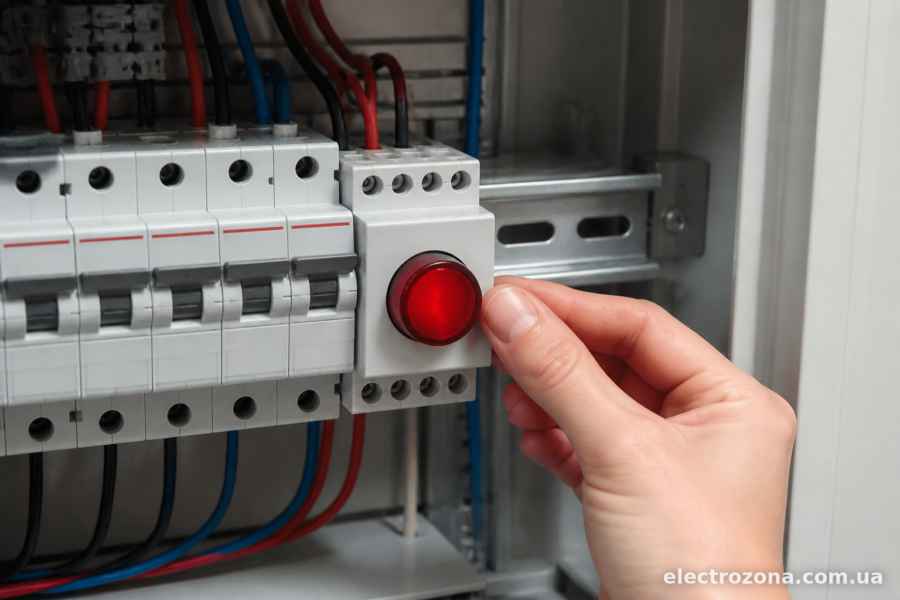

Які бувають сигнальні лампи
За типом розрізняють неонові та світлодіодні. Неонові (старі добрі АМЕ, ЛС-47) працюють напряму від 220В, споживають мало струму — буквально пару міліампер, і в них вбудований гасильний резистор. З ними все просто: два провідники, фаза і нуль, і жодних додаткових деталей не треба.
Світлодіодні лампи компактніші, яскравіші, служать довше. Але тут є нюанс: якщо LED розрахований на низьку напругу (12-24В), для роботи від мережі 220В обов’язково потрібен гасильний резистор або вбудований драйвер. Більшість сучасних моделей для щитів (наприклад, серії АСКО-УКРЕМ АЕ або IEK) вже йдуть з вбудованим резистором прямо в корпусі — на це вказує маркування “220V AC” на самій лампі. Якщо купили просту світлодіодну без вказівки напруги — швидше за все, розрахована на 12-24В, і без резистора вона просто згорить за секунду.
Схема підключення сигнальної лампи на фазу
Найпростіший варіант — лампа показує наявність напруги на певній ділянці лінії.
Порядок дій такий:
- від автомата чи вихідної клеми беремо фазний провідник;
- підключаємо його на один контакт лампи (зазвичай позначений як “L” або просто перший вивід);
- другий контакт лампи з’єднуємо з нульовою шиною N;
- лампа встановлюється в отвір на дверцятах щита або на DIN-рейку через спеціальний тримач.
Важливо: лампу обов’язково підключають ПІСЛЯ автомата захисту, а не до нього. Тобто вона повинна отримувати живлення тільки коли автомат увімкнений і струм проходить далі по лінії. Якщо поставити лампу до автомата, вона буде світитись завжди, незалежно від стану вимикача, і сенсу в такій індикації нуль.
Для трифазного щита схема повторюється тричі — кожна фаза (L1, L2, L3) йде на свою лампу, а всі три лампи об’єднуються спільним нулем. Зазвичай ставлять червону на L1, жовту на L2 та зелену на L3 — так візуально легше запам’ятати, де яка фаза.

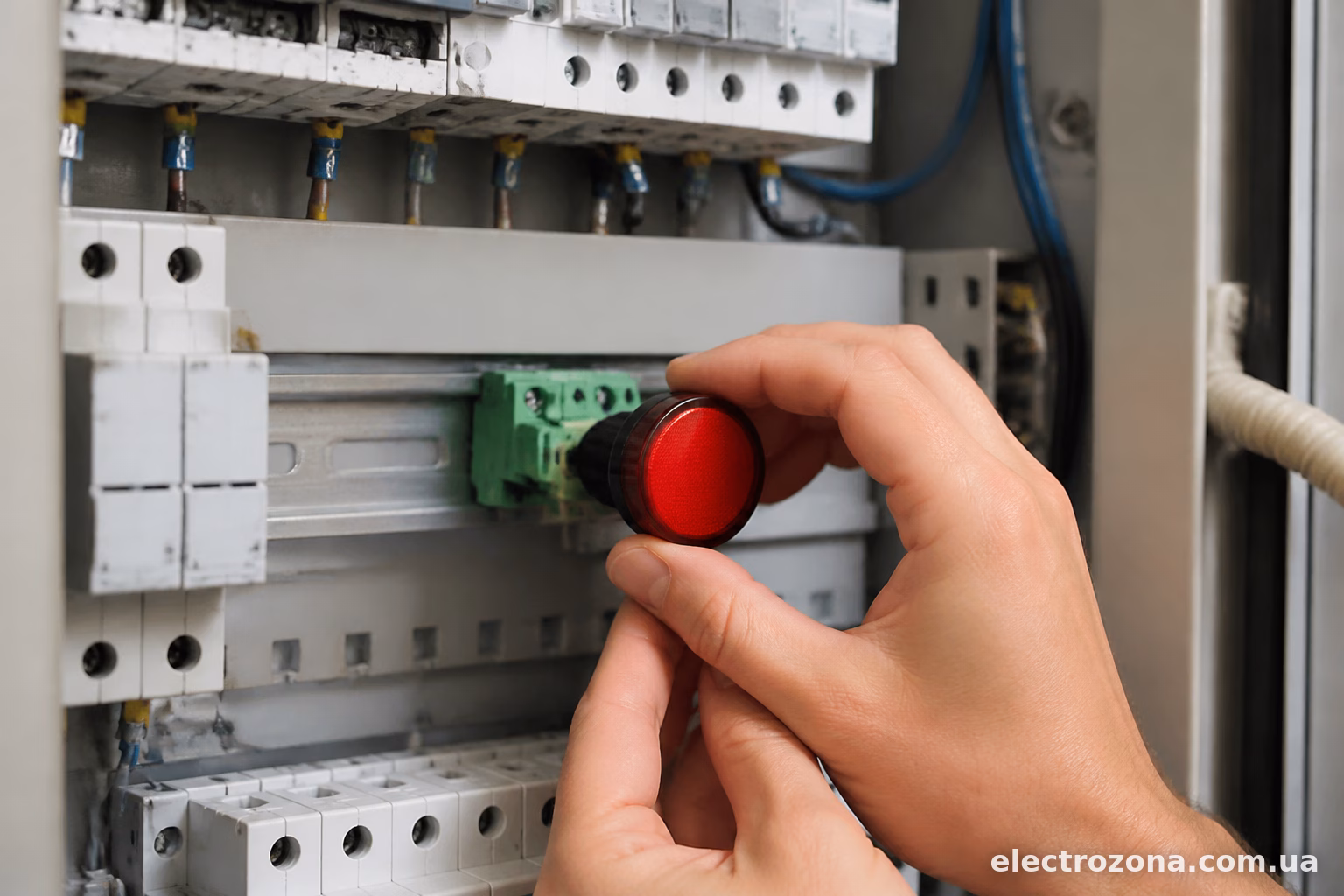

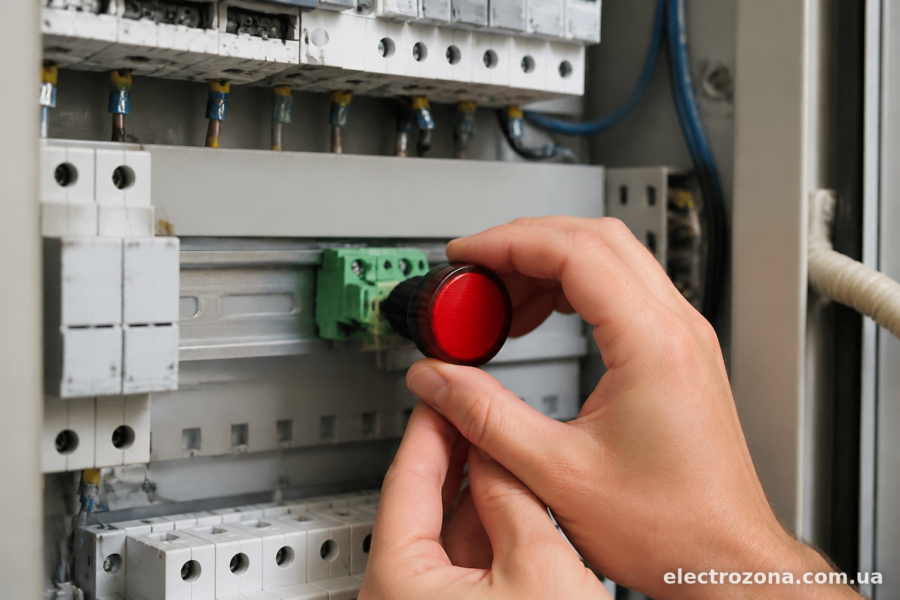

Підключення через додатковий контакт автомата чи контактора
Тут схема трохи інша, бо лампа не просто показує наявність фази, а сигналізує про конкретний стан пристрою — увімкнений він чи ні.
Багато модульних автоматів і контакторів (наприклад, Schneider Electric серії iC60 або ABB System pro M) мають опцію додаткового контакту — це окремий модуль, що кріпиться збоку основного апарата й механічно повторює його положення. Коли автомат увімкнений — контакт замкнутий, коли вимкнений — розімкнутий.
Підключення виглядає так: фаза йде на вхід додаткового контакту, вихід контакту йде на лампу, а з лампи — на нуль. Поки автомат в положенні “включено”, ланцюг замкнутий, і лампа горить. Вимкнули автомат вручну або він відключився через перевантаження — лампа гасне. Дуже зручно для щитів з насосами, вентиляцією чи опаленням, де важливо бачити стан обладнання, не відкриваючи кожного разу шафу.
Для контакторів принцип той самий, тільки використовується допоміжний контакт NO (нормально відкритий) самого контактора — коли котушка контактора отримує живлення і він спрацьовує, замикається і допоміжний контакт, через який живиться лампа.
Підключення лампи через резистор (для низьковольтних LED)
Якщо у вас світлодіодна лампа без вбудованого резистора, а тільки голий світлодіод на 12В чи 24В, підключати напряму до 220В категорично не можна — згорить миттєво.
У такому випадку послідовно з лампою ставлять гасильний резистор. Розрахувати його опір можна за простою формулою:
R = (Uмережі – Uлампи) / Iлампи
Для типового світлодіода на 20мА і робочою напругою близько 2-3В при живленні від 220В опір виходить приблизно 10-15 кОм, потужність резистора береться з запасом — 0,5-1 Вт, щоб не перегрівався. На практиці простіше купити готовий модуль лампи з резистором в комплекті — коштує це копійки, а часу і нервів заощаджує чимало.

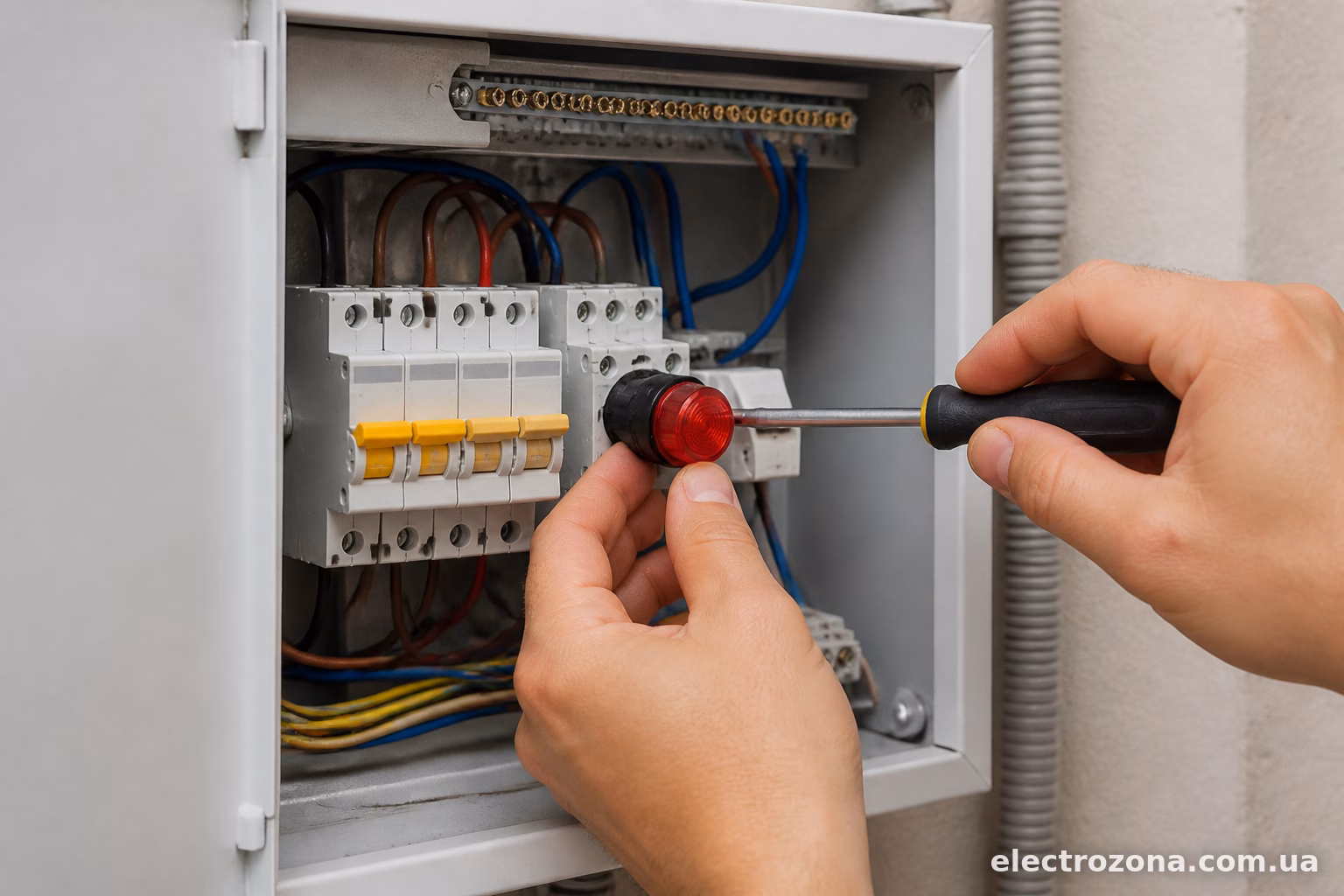

Типові помилки при підключенні
Найчастіша проблема — плутанина з полярністю у світлодіодних ламп. На відміну від неонових, LED чутливі до напрямку струму, і якщо переплутати плюс з мінусом (актуально для ламп з випрямлячем чи постійним струмом), вона просто не загориться. Треба перевіряти маркування на корпусі — зазвичай плюсовий контакт трохи довший або позначений відповідним значком.
Друга помилка — підключення лампи до фази без урахування нуля робочого ланцюга. Буває, майстри намагаються “скинути” другий контакт лампи на корпус щита замість нуля — це небезпечно і може призвести до удару струмом при дотику до металевого корпусу.
Третя типова ситуація — лампа блимає чи світиться тьмяно. Причина часто в неправильно підібраному резисторі або в тому, що лампа розрахована на іншу напругу мережі. Буває, купують лампу на 12В постійного струму і намагаються запустити від 220В змінного через звичайний резистор — це працює нестабільно, лампа мерехтить з частотою мережі, і краще одразу брати модель, розраховану саме на 220В AC.
Ще момент — забувають про запобіжник чи окремий малопотужний автомат для ланцюга сигналізації. Хоча лампа споживає мізерний струм, при короткому замиканні в самій лампі (буває рідко, але буває) без захисту може постраждати вся ділянка проводки. Тому для відповідальних щитів (промислових, розподільних) ставлять окремий однополюсний автомат на 1-2А тільки для кола сигналізації.
Кілька практичних порад
Тримачі для ламп в DIN-щитах бувають різних форм — круглі під отвір 22мм або прямокутні модульні (як у ABB чи IEK), які кріпляться прямо на рейку поряд з автоматами. Другий варіант зручніший, бо не треба свердлити дверцята щита і все виглядає акуратніше, в один ряд з іншим обладнанням.
Якщо плануєте кілька сигнальних ламп для різних кіл (наприклад окремо для освітлення, розеток і бойлера), варто одразу підписати їх на схемі щита і на самих дверцятах — маркувальна стрічка коштує копійки, а розбиратись через рік, яка лампа за що відповідає, набагато складніше, ніж здається спочатку.
Підключення сигнальної лампи — робота на 10-15 хвилин, якщо розумієш принцип. Головне — визначитись, що саме лампа повинна показувати: наявність напруги в лінії чи стан конкретного апарата, і від цього вже підбирати схему та тип самої лампи.
