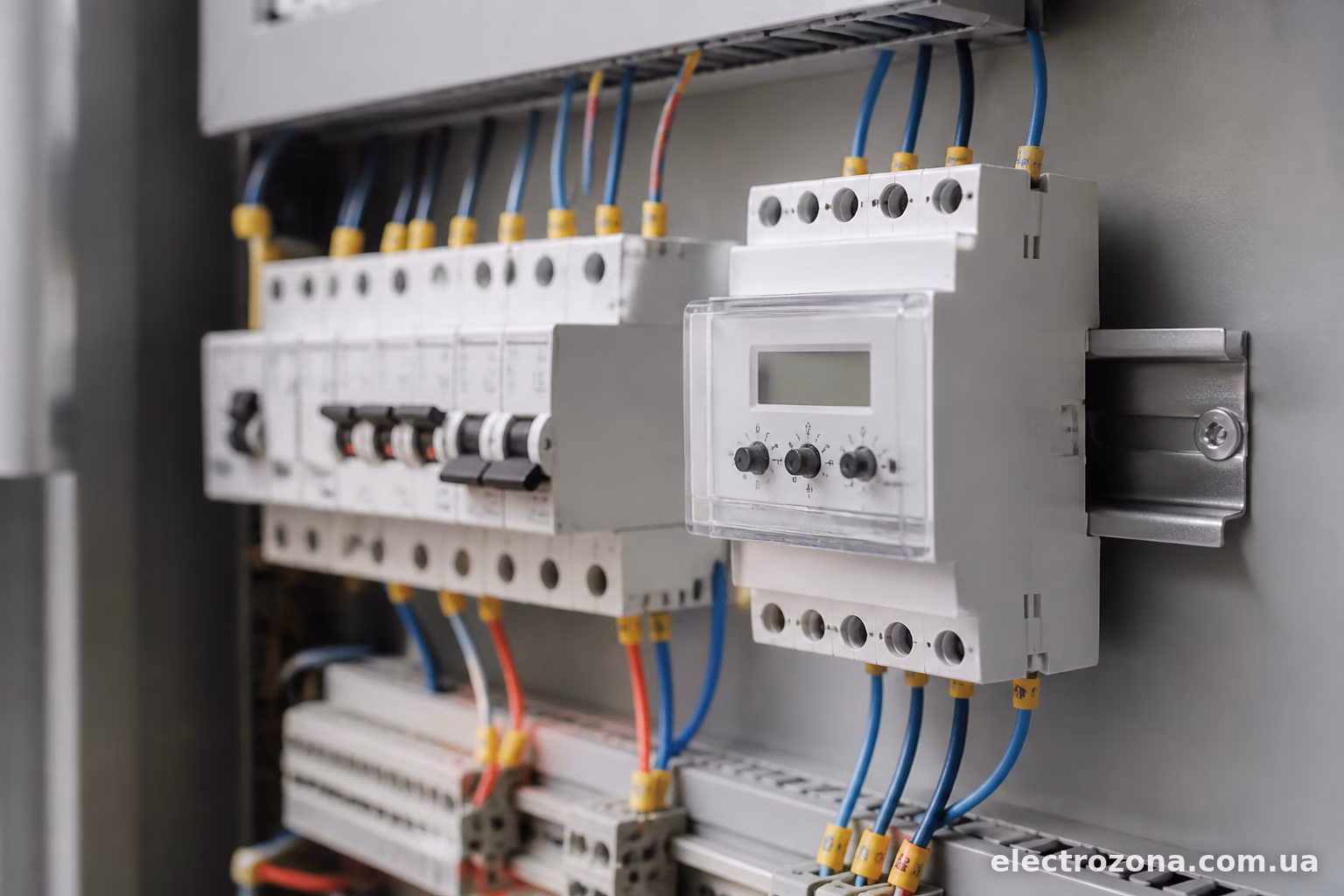

Що таке реле контролю струму

Реле контролю струму — це пристрій, який стежить за силою струму в електричному колі і відключає навантаження, коли значення виходить за встановлені межі. Простими словами: якщо через провід чи прилад раптом почне текти забагато струму (або, навпаки, занадто мало), реле розірве коло раніше, ніж щось згорить.

На відміну від звичайного автоматичного вимикача, який реагує лише на аварійне перевантаження чи коротке замикання, реле контролю струму можна налаштувати набагато точніше — під конкретні пороги, які ви самі задаєте. Це вже не просто захист “від пожежі”, а інструмент моніторингу стану навантаження в реальному часі.

Часто плутають реле струму з реле напруги. Різниця принципова: реле напруги реагує на стрибки вольтажу в мережі (наприклад, коли сусід по стовпу підключив зварювальний апарат і напруга просіла), а реле струму дивиться саме на силу струму, яка споживається конкретним обладнанням чи протікає через певну лінію.

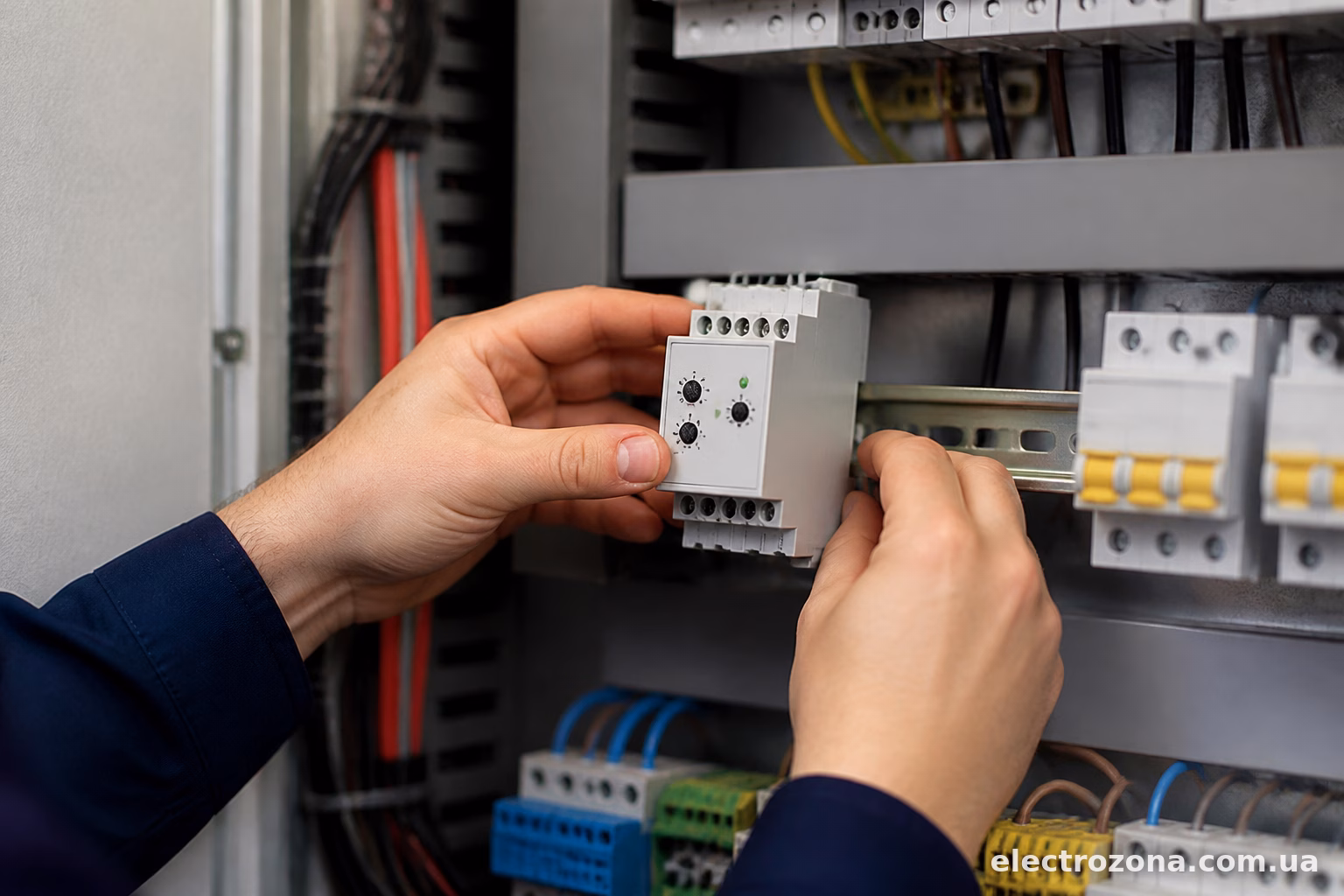

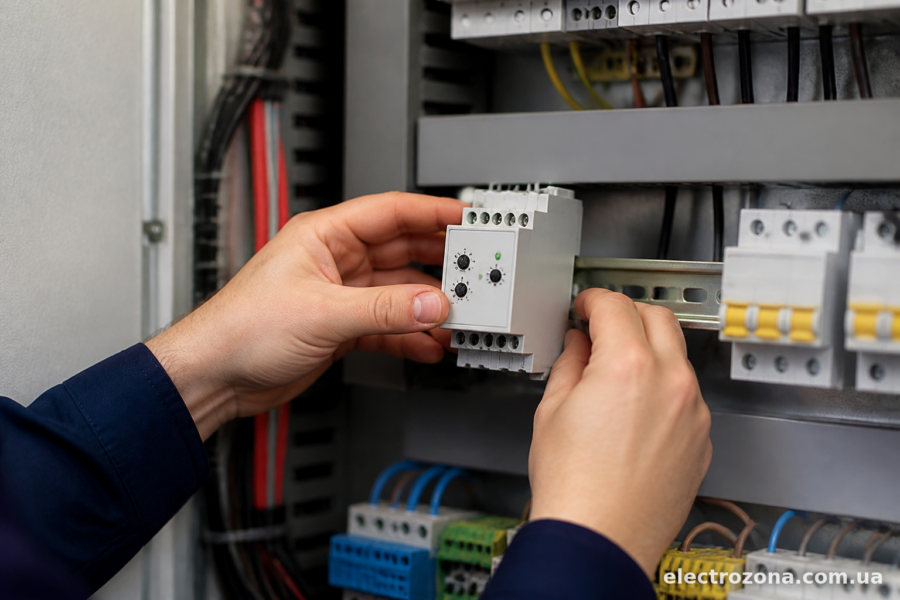

Навіщо воно потрібне на практиці

Уявіть свердловинний насос. Якщо він працює “на сухо” (вода закінчилась, а насос продовжує крутитися), струм споживання падає — насос працює вхолосту. Звичайний автомат цього не помітить, бо перевантаження немає. А ось реле контролю струму, налаштоване на нижній поріг, миттєво вимкне насос і врятує його від перегріву та поломки двигуна.

Інша ситуація — вентилятори, конвеєри, компресори. Якщо ремінь порвався або лопасть заклинило, струм або різко зростає (двигун намагається обертатися через опір), або падає до нуля (навантаження зникло). В обох випадках реле контролю струму дає сигнал — щось не так, треба зупинити систему.

Ще одна поширена сфера — захист електродвигунів у промисловому обладнанні та приватних майстернях. Двигун, що працює із заниженим струмом, часто сигналізує про обрив фази чи проблему з живленням. І тут реле відпрацьовує швидше, ніж людина встигне помітити запах паленої ізоляції.

Побутове застосування теж є, хоча зустрічається рідше, ніж реле напруги. Наприклад, у системах з насосними станціями для приватних будинків, у сушарках для зерна, в котельнях з циркуляційними насосами — скрізь, де важливо контролювати саме навантаження, а не напругу мережі.

Як влаштоване реле контролю струму

Всередині пристрою є трансформатор струму або шунт, який знімає сигнал з силового кола без прямого контакту з ним — це важливо для безпеки, особливо при роботі з високими струмами. Отриманий сигнал порівнюється з заданими порогами (мінімум і максимум), і якщо струм виходить за межі діапазону, спрацьовує вихідне реле — контакти розмикаються або замикаються, залежно від логіки роботи.

Більшість моделей мають:

регулювання верхнього порогу спрацювання;
регулювання нижнього порогу;
затримку спрацювання (щоб уникнути хибних відключень при короткочасних пускових струмах);
індикацію стану — зазвичай світлодіоди або невеликий дисплей.

Пускові струми — окрема тема. Будь-який двигун при старті споживає в рази більше струму, ніж у робочому режимі. Якщо реле не має регульованої затримки, воно постійно відключатиме обладнання одразу після ввімкнення, прийнявши пусковий кидок за аварію. Тому налаштування затримки — це не другорядна опція, а критично важлива функція.

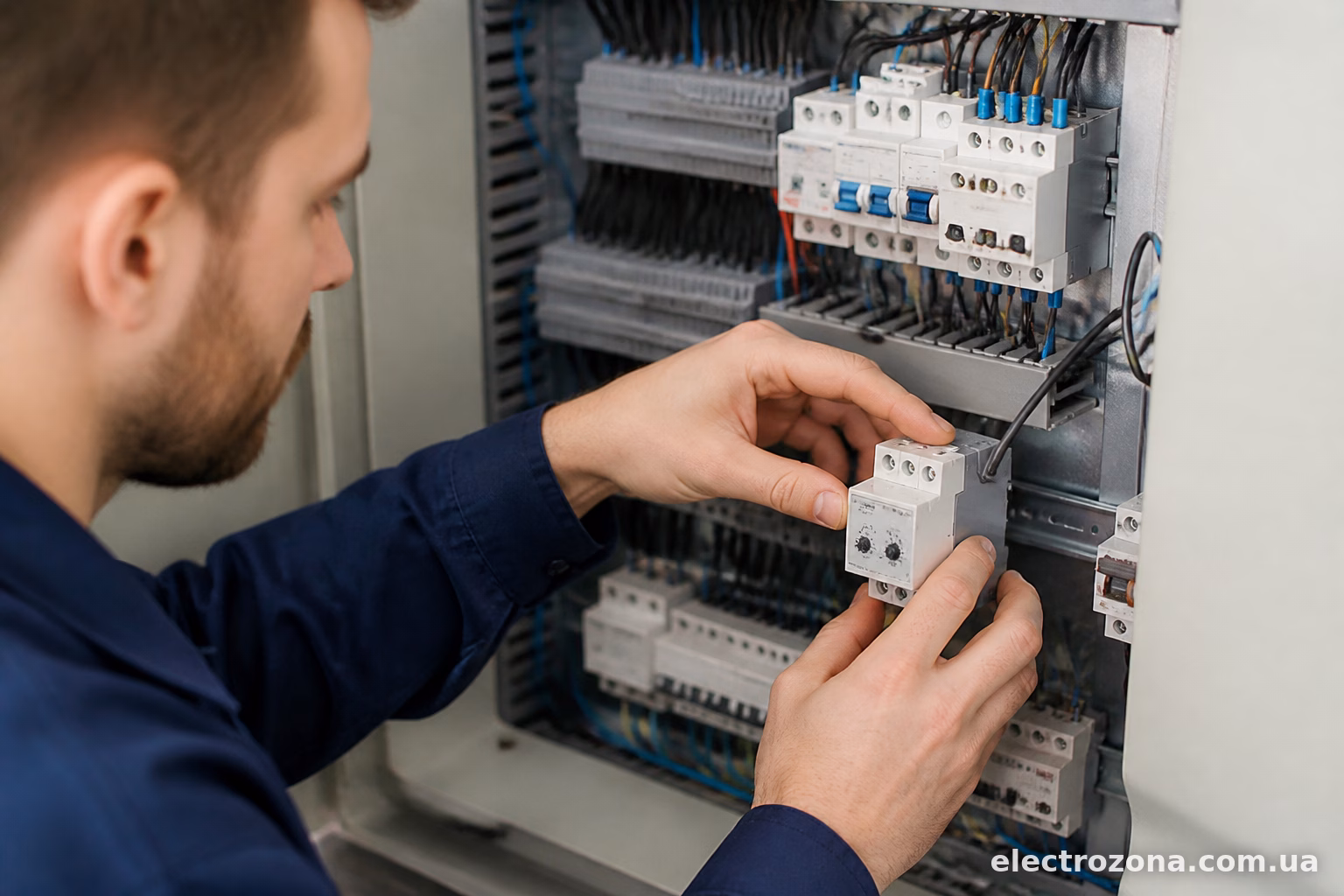

Види реле контролю струму

За способом монтажу розрізняють реле для установки на DIN-рейку (найпоширеніший варіант в електрощитах) та реле, які вбудовуються безпосередньо в панель керування обладнанням.

За типом вимірювання бувають:

однофазні — контролюють струм в одній лінії;
трифазні — стежать за струмом одразу в трьох фазах, часто з функцією контролю асиметрії (коли струми по фазах суттєво відрізняються, що вказує на нерівномірне навантаження чи проблему з двигуном).

За принципом підключення трансформатора струму — з вбудованим трансформатором (для невеликих струмів, до 5-16А) або з виносним трансформатором струму, який одягається безпосередньо на провід. Другий варіант зручний тим, що не потребує розриву силового кола — просто “накидається” на кабель.

Є ще реле з функцією реверсу — вони визначають не тільки величину струму, а й напрямок його протікання, що застосовується в специфічних промислових задачах, генераторних установках.

Реле струму vs реле напруги: коли що ставити

Питання виникає постійно, тому варто розібратися окремо. Реле напруги — це щит захисту від проблем мережі: перекоси фаз, зникнення нуля, аварійні стрибки вольтажу через негоду чи аварії на підстанції. Ставиться воно зазвичай на вводі в будинок і захищає все обладнання разом.

Реле контролю струму — точковий інструмент. Воно захищає конкретний механізм чи лінію від власних внутрішніх проблем: перевантаження, заклинювання, роботи в холостому режимі. У багатьох промислових щитах ставлять і те, і інше — вони не конкурують, а доповнюють один одного.

Для приватного будинку типова схема: на вводі — реле напруги (захищає холодильник, телевізор, котел від стрибків мережі), а на насосній станції окремо — реле контролю струму (захищає саме насос від сухого ходу).

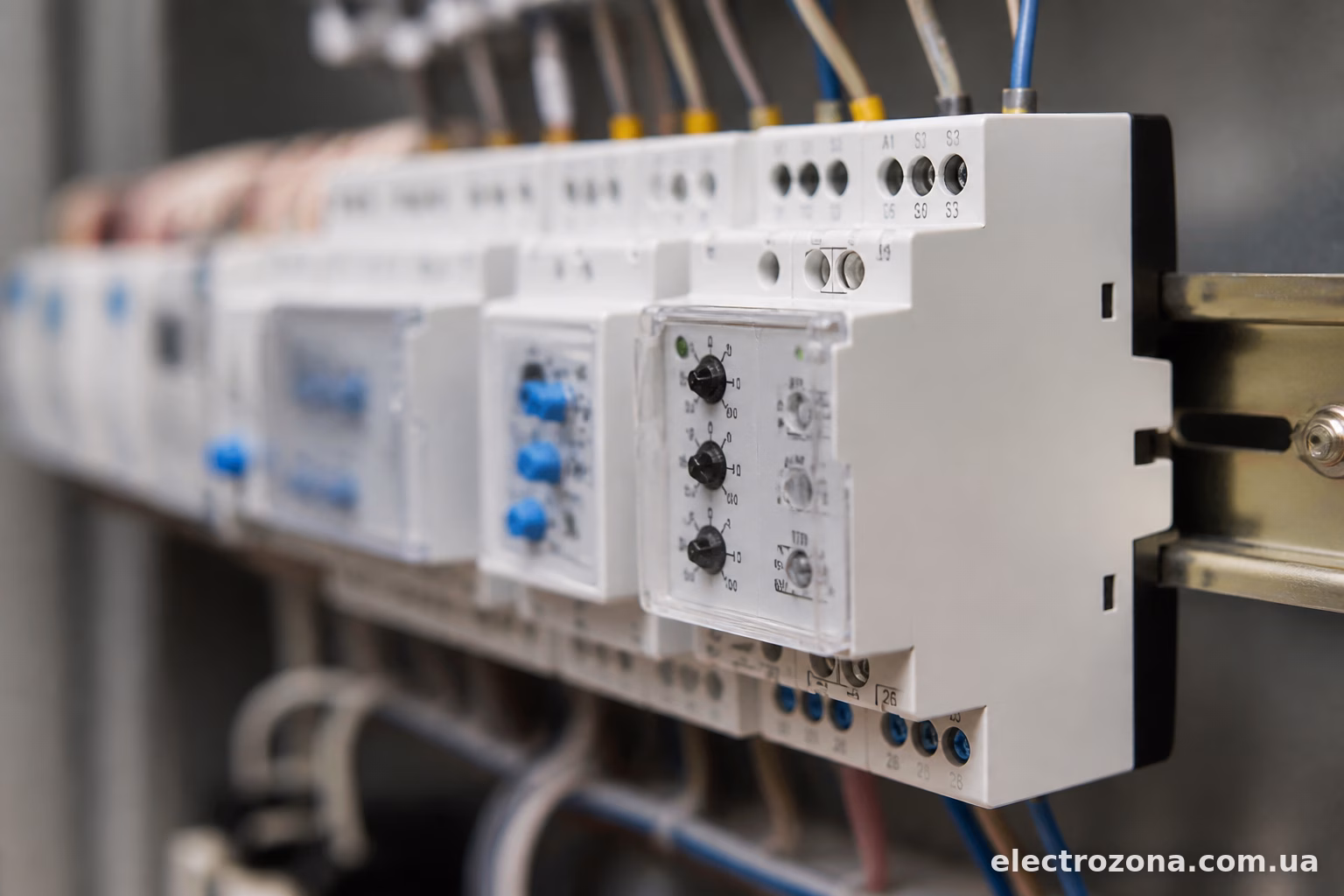

Як обрати реле контролю струму

Перше, на що дивляться — номінальний струм навантаження. Реле повинно “бачити” весь діапазон робочих значень вашого обладнання з запасом.

Далі — тип мережі: однофазна 220В чи трифазна 380В. Помилка тут критична, трифазне реле в однофазну мережу просто не встановити коректно.

Важливий момент — наявність регульованої затримки спрацювання. Без неї реле буде постійно “хибно” відключати обладнання з великими пусковими струмами (насоси, компресори, двигуни).

Звертайте увагу на клас захисту корпусу, особливо якщо реле планується ставити не в сухому щиті, а десь у гаражі, підвалі, на вулиці біля свердловини.

Ціна на реле контролю струму варіюється залежно від виробника і функціоналу — прості однофазні моделі коштують недорого, трифазні з розширеним функціоналом (контроль асиметрії, реверсу, дисплей) — суттєво дорожче.

Типові помилки при виборі та встановленні

Найчастіша помилка — занадто вузький діапазон порогів спрацювання. Люди виставляють межі впритул до робочого струму, і реле починає “смикати” обладнання при найменших коливаннях навантаження, які насправді нормальні.

Друга помилка — ігнорування пускових струмів. Ставлять реле без затримки, а потім дивуються, чому насос не вмикається взагалі — реле відключає його ще до того, як двигун встигає розігнатися.

Третя — неправильний вибір номіналу трансформатора струму. Якщо взяти трансформатор із занадто великим діапазоном для маленького двигуна, точність вимірювання падає, і реле реагує із запізненням або взагалі пропускає аварійні ситуації.

Ще одна поширена проблема — монтаж без урахування температурного режиму щита. Реле, розраховане на роботу до +40°C, встановлене в металевому щиті під прямим сонцем влітку, може давати хибні спрацювання просто через перегрів самого пристрою.

Реле контролю струму — недорогий, але дуже практичний елемент захисту для будь-якого обладнання, де важливо контролювати не просто наявність напруги, а реальне навантаження в роботі. Для насосів, двигунів, промислових ліній це часто рятує обладнання від дорогого ремонту, а іноді і від повної заміни. Головне — правильно підібрати пороги спрацювання і не забути про затримку на пускові струми, інакше замість захисту отримаєте постійний головний біль з хибними відключеннями.
