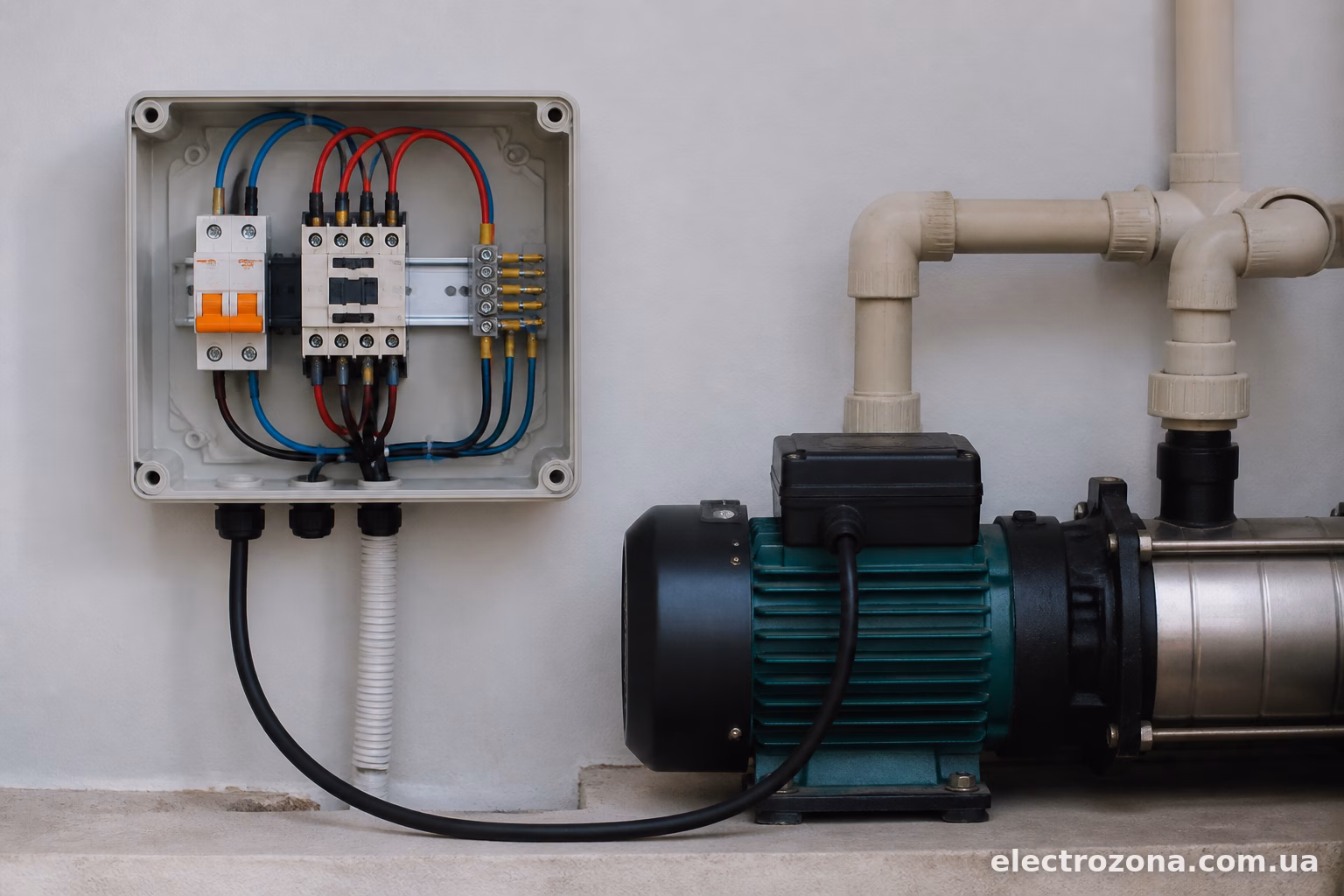

Схема керування насосом через контактор

Контактор для насоса ставлять тоді, коли пряме підключення через автомат чи вимикач вже не витягує — або струм великий, або треба автоматика: поплавок, реле тиску, датчик рівня. По суті, контактор тут виконує роль потужного електронного (точніше, електромагнітного) реле, яке комутує силову лінію за командою від слабкострумового керуючого сигналу.

Розберемо, як це збирається на практиці, які контактори брати і де люди частіше за все лажають при монтажі.

Навіщо взагалі контактор, якщо є автомат

Насос на 0,5-1,5 кВт можна включити просто через автомат і вимикач — і все працюватиме. Але як тільки з’являється автоматика (наприклад, насос має вмикатися сам, коли рівень води впав), простим вимикачем вже не обійтися. Тут і потрібен контактор: він тримає силове навантаження (пусковий струм насоса буває в 5-7 разів вище номінального), а керується малопотужним сигналом від поплавка, реле тиску або контролера рівня.

Другий момент — трифазні насоси. Однією рукою фазу на насос не подаси, там потрібна одночасна комутація трьох фаз, і контактор для цього підходить ідеально: три пари контактів замикаються синхронно.

Третій сценарій — коли треба, щоб насос вмикався від кількох джерел сигналу одночасно: від кнопки, від реле сухого ходу, від таймера. Контактор дозволяє звести всю цю логіку докупи через котушку керування.

Основні елементи схеми

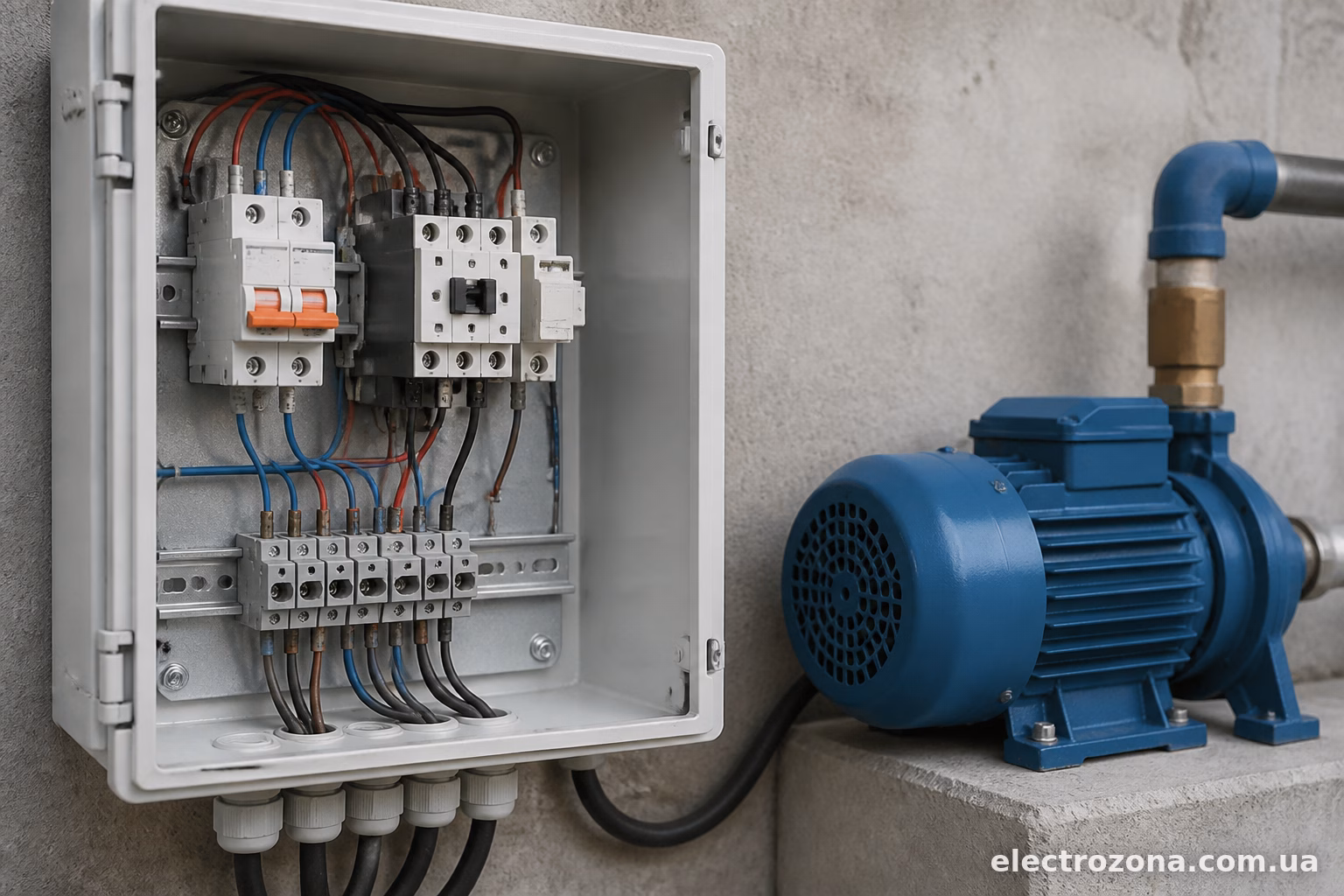

Основні елементи схеми

Типова схема керування насосом через контактор складається з таких блоків:

  • вступний автоматичний вимикач — захищає всю лінію від КЗ і перевантаження;
  • контактор — власне комутуючий елемент;
  • теплове реле (якщо контактор без вбудованого захисту) — рятує двигун від перегріву при затиску ротора чи фазному дисбалансі;
  • елемент керування — поплавковий вимикач, реле тиску, реле сухого ходу, кнопки ручного пуску;
  • сам насос.

Силова частина йде окремо від керуючої. Це принципово: через головні контакти контактора проходить повний робочий струм насоса, а через котушку — лише кілька десятків міліампер, необхідних для втягування якоря.

Однофазна схема — найпростіший варіант

Для побутового насоса 220В (дренажний, свердловинний з малою потужністю, циркуляційний) схема виглядає приблизно так:

Фаза заходить на автомат, потім на силовий контакт контактора (клема L1 на вході, вихід на насос). Нуль йде напряму на насос, минаючи контактор — комутувати нуль сенсу немає, якщо тільки не потрібна повна гальванічна розв’язка.

Котушка контактора (А1-А2) підключається через елемент керування — наприклад, поплавковий вимикач. Один провід від фази на поплавок, з поплавка на А1 котушки, з А2 — на нуль. Коли рівень води піднявся, поплавок замкнув контакт, котушка отримала живлення, якір втягнувся, силові контакти замкнулись — насос запустився.

Тут важливий нюанс: поплавкові вимикачі бувають нормально розімкнені (NO) і нормально замкнені (NC), і логіка роботи (відкачка чи наповнення) залежить саме від цього. Переплутати легко, особливо якщо береш китайський поплавок без чіткого маркування — краще прозвонити мультиметром перед монтажем.

Трифазна схема з тепловим реле

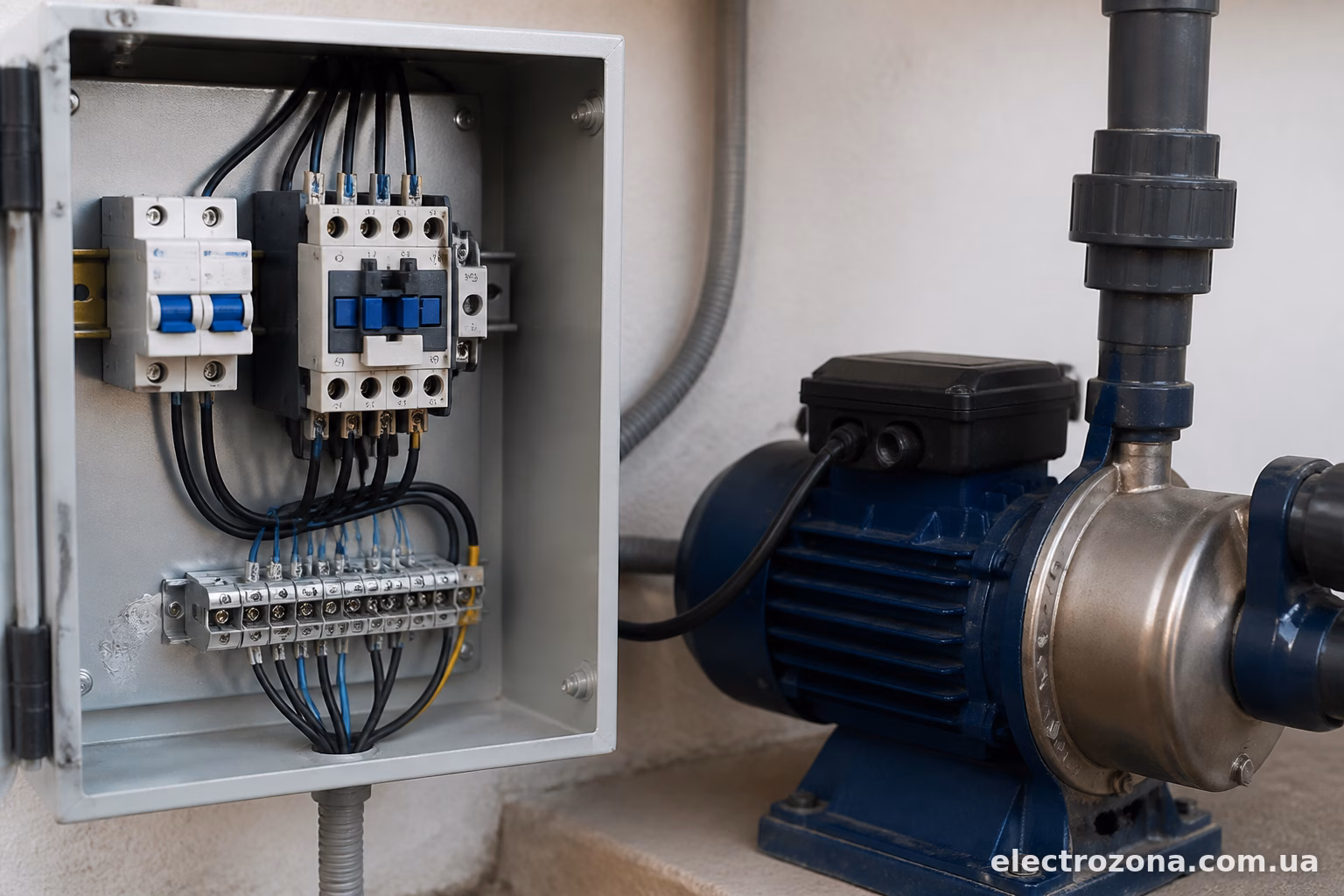

Трифазна схема з тепловим реле

Для свердловинних насосів потужністю від 1,5 кВт і вище зазвичай ставлять трифазні двигуни. Тут схема ускладнюється.

Три фази заходять на автоматичний вимикач (обов’язково трифазний, 3-полюсний, з розрахунком за струмом насоса плюс запас 20-25%). Далі — на силові контакти контактора. З виходу контактора фази йдуть не напряму на насос, а через теплове реле, яке ставиться послідовно.

Теплове реле відслідковує струм на кожній фазі і при перевантаженні (наприклад, заклинив ротор або зникла одна фаза і струм на інших зріс) розмикає свій допоміжний контакт у ланцюзі керування — той самий, що живить котушку контактора. Це критично важливо для довговічності насоса: без теплового захисту згорілий двигун — питання часу, особливо якщо насос стоїть у свердловині і його не видно.

Керуючий ланцюг збирається аналогічно однофазній схемі, тільки живлення на котушку контактора береться з однієї фази і нуля (якщо контактор на 220В котушку) або через міжфазну напругу 380В (якщо котушка розрахована на 380В — такі теж часто ставлять у промислових щитах).

Вибір контактора під насос

Головний параметр — номінальний струм контактора (Ie), і його треба брати з запасом. Формула проста: беремо номінальний струм насоса за паспортом (або рахуємо через потужність і напругу), множимо на коефіцієнт 1,3-1,5 і дивимось найближчу категорію контактора вгору.

Наприклад, для насоса 1,1 кВт при 220В номінальний струм близько 5А. Береш контактор на 9-12А з категорією застосування AC-3 (це категорія саме для асинхронних двигунів з пусковим навантаженням, а не AC-1 для активного навантаження типу нагрівачів).

З популярних варіантів на ринку:

  • Schneider Electric LC1D — класика, надійні, категорія AC-3 вказана прямо в маркуванні;
  • ABB AX series — теж непогані, ціна трохи нижче;
  • IEK КМИ — бюджетний варіант, для побутових насосів цілком підходить;
  • АСКО-Укрем — українське виробництво, теж зустрічається в щитах насосних станцій.

Важливо дивитись саме на категорію AC-3, а не брати контактор для освітлення чи резистивного навантаження — там комутаційний ресурс під пускові струми зовсім інший, і такий контактор швидко вигорить на дузі при пуску насоса.

Захист від сухого ходу

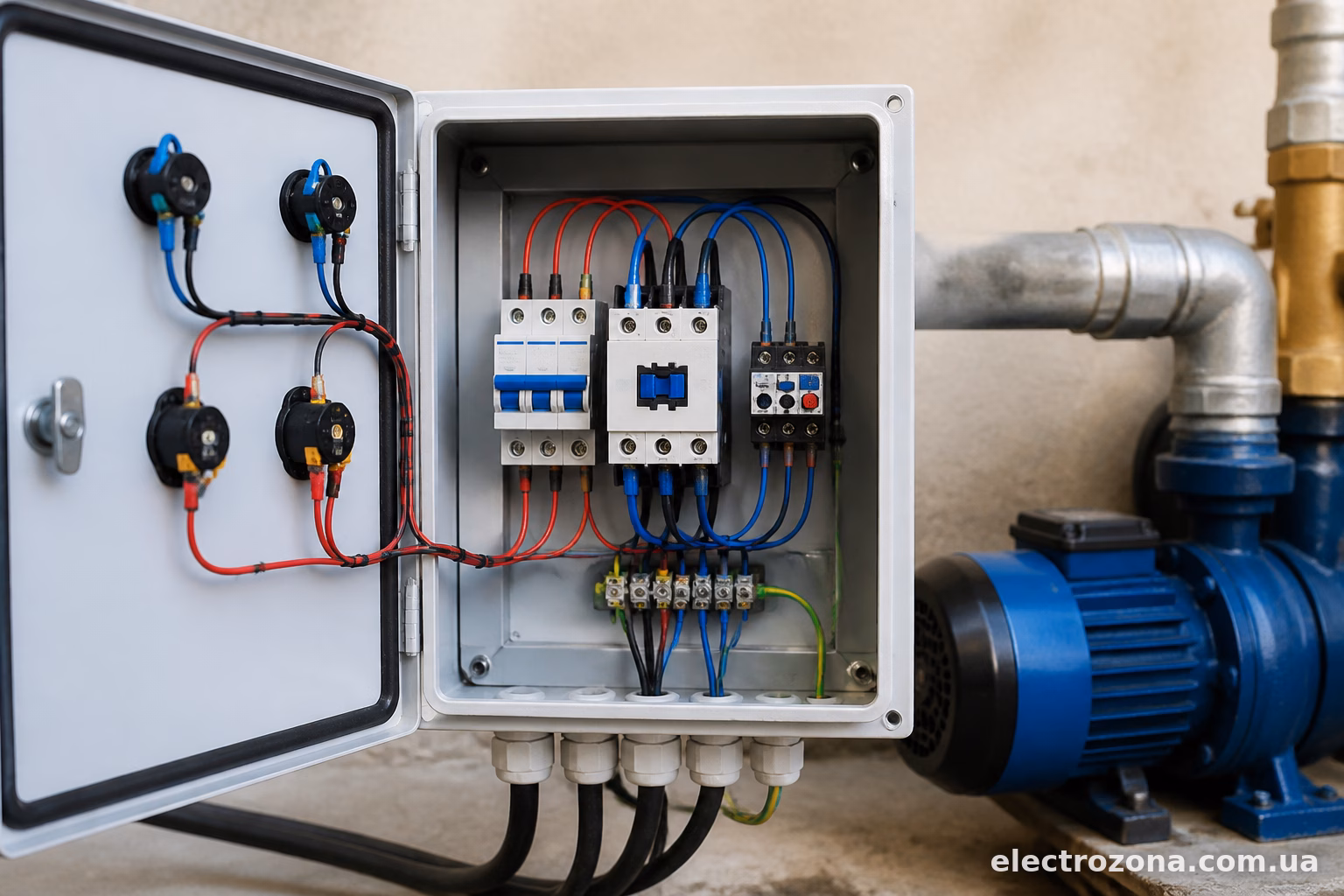

Захист від сухого ходу

Окрема історія — реле сухого ходу. Свердловинний насос, який попрацював без води хоча б хвилину-дві, часто йде під заміну — перегрів обмоток і клин підшипників гарантовані.

У схему керування додається ще один контакт — від реле сухого ходу (电子реле, яке вимірює струм або тиск в системі). Цей контакт ставиться послідовно з поплавковим вимикачем чи реле тиску в ланцюзі котушки контактора. Якщо вода закінчилась — реле сухого ходу розриває ланцюг, котушка знеструмлюється, контактор відпускає, насос зупиняється незалежно від того, що каже поплавок.

Практично це виглядат так: фаза → поплавок (NO) → реле сухого ходу (NO, замкнутий поки є навантаження на насос) → котушка А1 → А2 на нуль. Обидва елементи мають бути замкнені одночасно, щоб насос працював.

Типові помилки при монтажі

Найчастіша помилка — плутають силові контакти з допоміжними. У контактора є головні контакти (1-2, 3-4, 5-6 — під силове навантаження) і додаткові блок-контакти (13-14, 21-22 — для сигналізації чи самопідхвату). Якщо через додатковий контакт спробувати запустити насос напряму — контактор швидко вигорить, бо він не розрахований на такий струм.

Друга поширена проблема — забувають про самопідхват при використанні кнопкового керування (не поплавкового). Якщо насос запускають кнопкою “Пуск” без фіксації, а не через поплавок, потрібно паралельно кнопці підключити блок-контакт контактора (13-14, NO), щоб після відпускання кнопки котушка продовжувала живитись через власний контакт контактора.

Третя помилка — неправильний підбір теплового реле. Береться реле “на око”, а не за паспортним струмом двигуна. У результаті або воно взагалі не спрацьовує при перевантаженні (занадто велике значення виставлено), або постійно вибиває насос навіть при нормальній роботі (занадто мале).

Ще один момент, який часто ігнорують — переріз кабелю від контактора до насоса. Пусковий струм великий, і якщо кабель тонкий, він грітиметься саме в момент старту, а це додаткове навантаження на ізоляцію і ризик підгорання клем контактора з часом.

Коротко про підсумок

Схема керування насосом через контактор — це не про складність, а про правильний розподіл силової та керуючої частини. Контактор бере на себе комутацію струму, теплове реле захищає від перегріву, а поплавок чи реле тиску дає команду на старт. Якщо все зібрано за категорією AC-3, з правильним запасом по струму і з тепловим захистом — така схема пропрацює роками без нагляду, чого власне і чекають від автоматики насосної станції.
