Контактор перестав спрацьовувати, чути тільки легке гудіння або взагалі тиша — перше, на що варто грішити, це котушка. Саме вона відповідає за втягування якоря і замикання силових контактів. Якщо котушка згоріла або має обрив, контактор просто не спрацює, скільки б ви не подавали керуючу напругу.
Перевірка займає буквально п’ять хвилин, якщо під рукою є звичайний мультиметр. Розберемо покроково, як це зробити правильно і на що звертати увагу.
Що таке котушка контактора і чому вона виходить з ладу
Котушка — це обмотка з мідного дроту, намотана на осердя. Коли на неї подається напруга (12В, 24В, 220В або 380В — залежно від моделі), виникає магнітне поле, яке притягує рухому частину контактора. Контакти замикаються, і навантаження отримує живлення.
Найчастіші причини виходу котушки з ладу:
- перепади напруги в мережі, особливо стрибки вище номіналу;
- механічний знос — контактор довго пропрацював, ізоляція обмотки потріскалась;
- перегрів через часті вмикання-вимикання без пауз на охолодження;
- заводський брак, хоча це трапляється рідко;
- вологість і корозія клем, через що виникає підгар і обрив в місці контакту.
Зовні визначити пробиту котушку не завжди можливо. Іноді обмотка виглядає ідеально, а насправді має внутрішній обрив або міжвиткове замикання. Тут і рятує мультиметр.

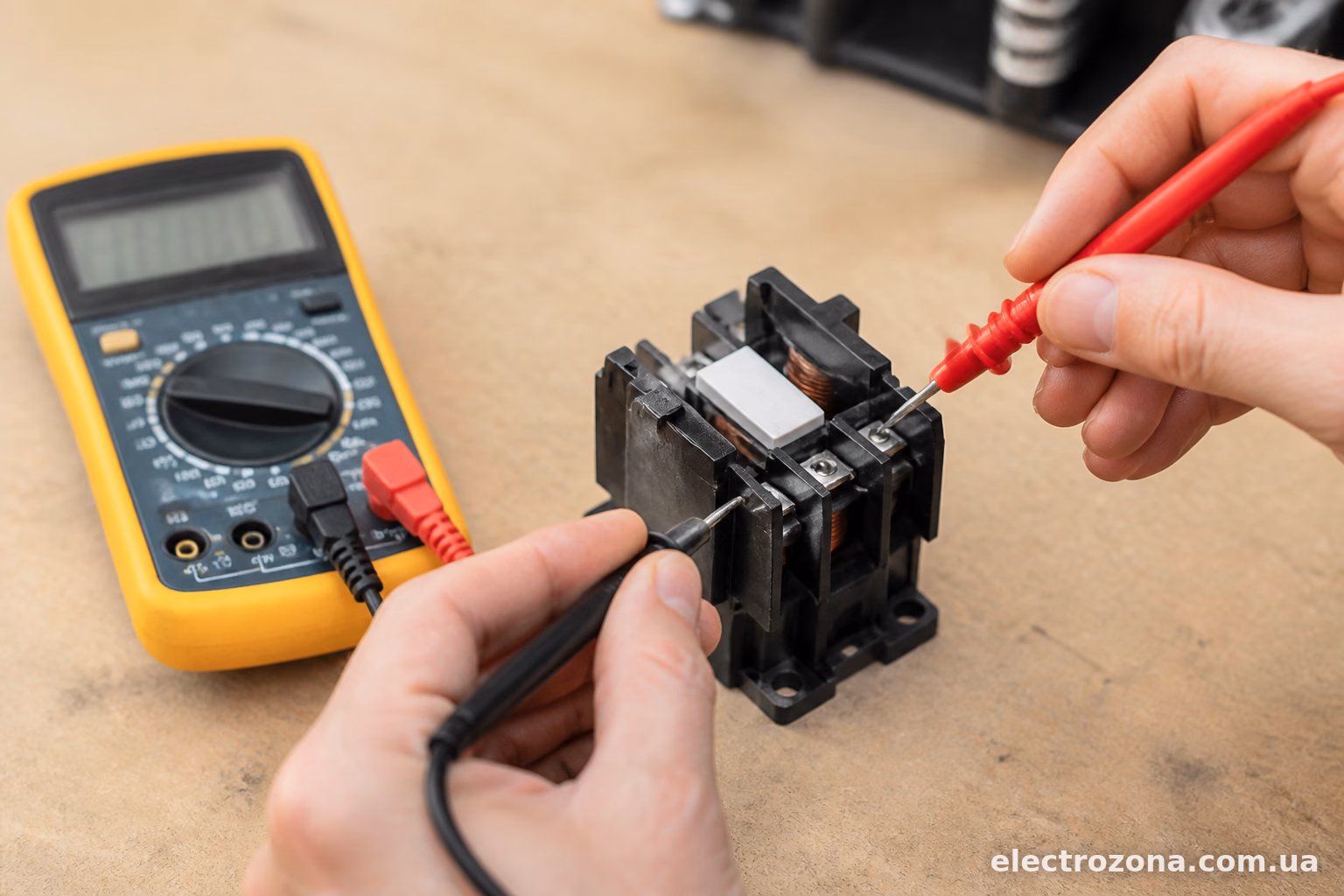

Підготовка до перевірки
Перш ніж лізти з щупами до контактора, знеструмте ділянку. Це не рекомендація, а обов’язкова умова — інакше ризикуєте отримати удар струмом або спалити сам мультиметр.
Порядок дій такий:
- Вимкніть автомат, який живить лінію з контактором.
- Переконайтеся індикаторною викруткою, що напруги немає.
- Від’єднайте хоча б один провід від котушки — так ви виключите вплив паралельних кіл на результат вимірювання.
- Огляньте клеми котушки на предмет підгару, окислення чи механічних пошкоджень.
Якщо контактор стоїть у щитку разом з іншими компонентами, зручніше взагалі витягнути його з DIN-рейки. Так буде видно всі контакти і легше дістатися до клем котушки, які зазвичай позначаються як A1 і A2.

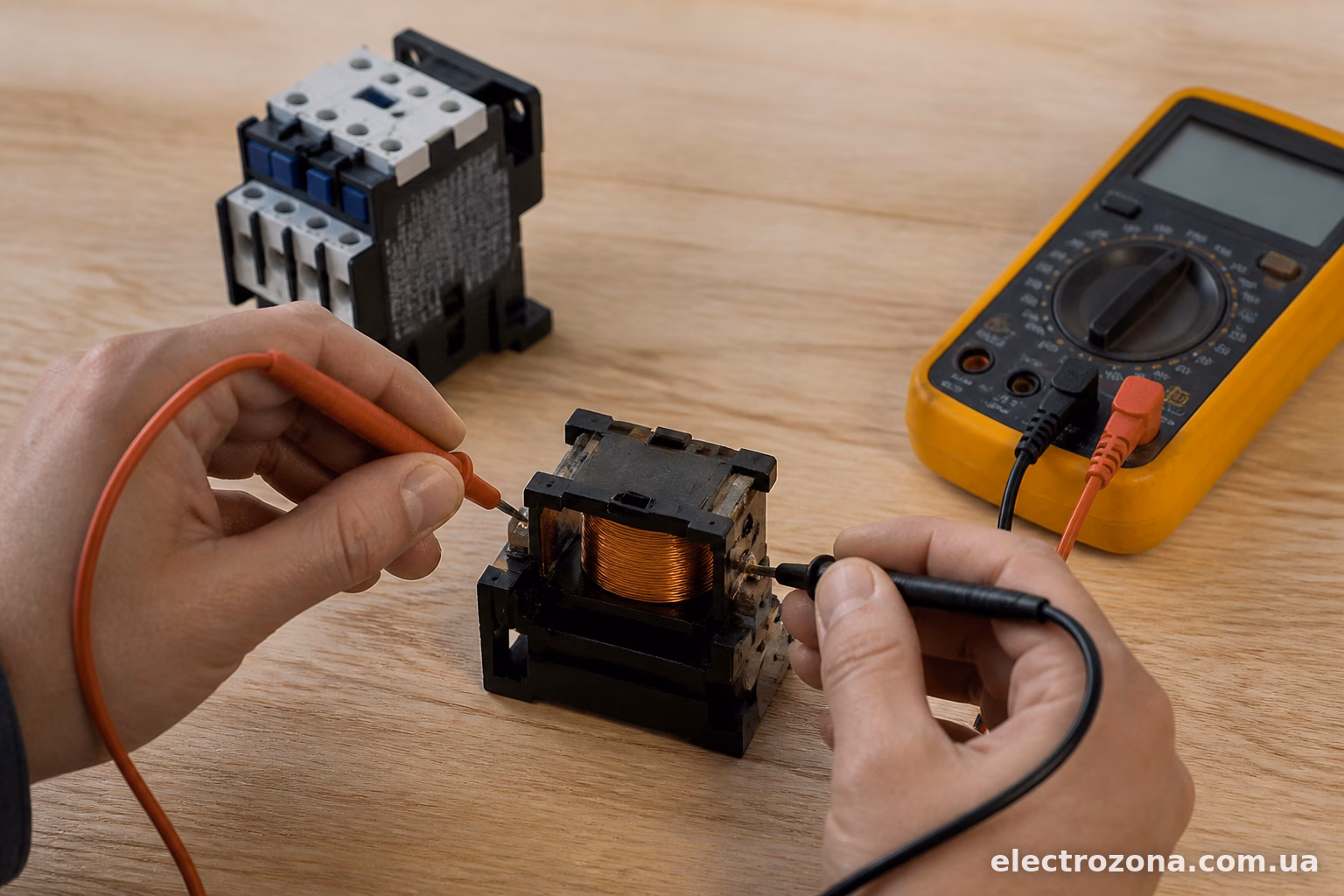

Перевірка мультиметром: покрокова інструкція
Переводимо мультиметр у режим вимірювання опору — це значок омега (Ω). Якщо прилад автоматичний, він сам підбере діапазон, якщо ручний — виставте межу приблизно 200-2000 Ом, залежно від очікуваного опору котушки.
Далі:
- Прикладаємо щупи до клем A1 і A2 котушки.
- Дивимось на дисплей.
Робочий діапазон опору залежить від напруги живлення котушки. Для 220В котушок зазвичай опір коливається в межах 1500-4000 Ом, для 24В — значно менший, приблизно 20-100 Ом. Точні значення краще дивитись у даталисті конкретної моделі, бо у різних виробників (Schneider Electric, ABB, IEK, EKF) цифри можуть відрізнятися.
Три варіанти результату:
Опір в межах норми — котушка робоча, справа не в ній. Шукайте проблему в керуючому колі, кнопках або самому механізмі контактора.
Опір нескінченний (OL або 1 на дисплеї) — це обрив обмотки. Котушка згоріла, потрібна заміна.
Опір близький до нуля — міжвиткове замикання. Обмотка коротить сама на себе, це теж привід міняти котушку, навіть якщо контактор ще якось працює.

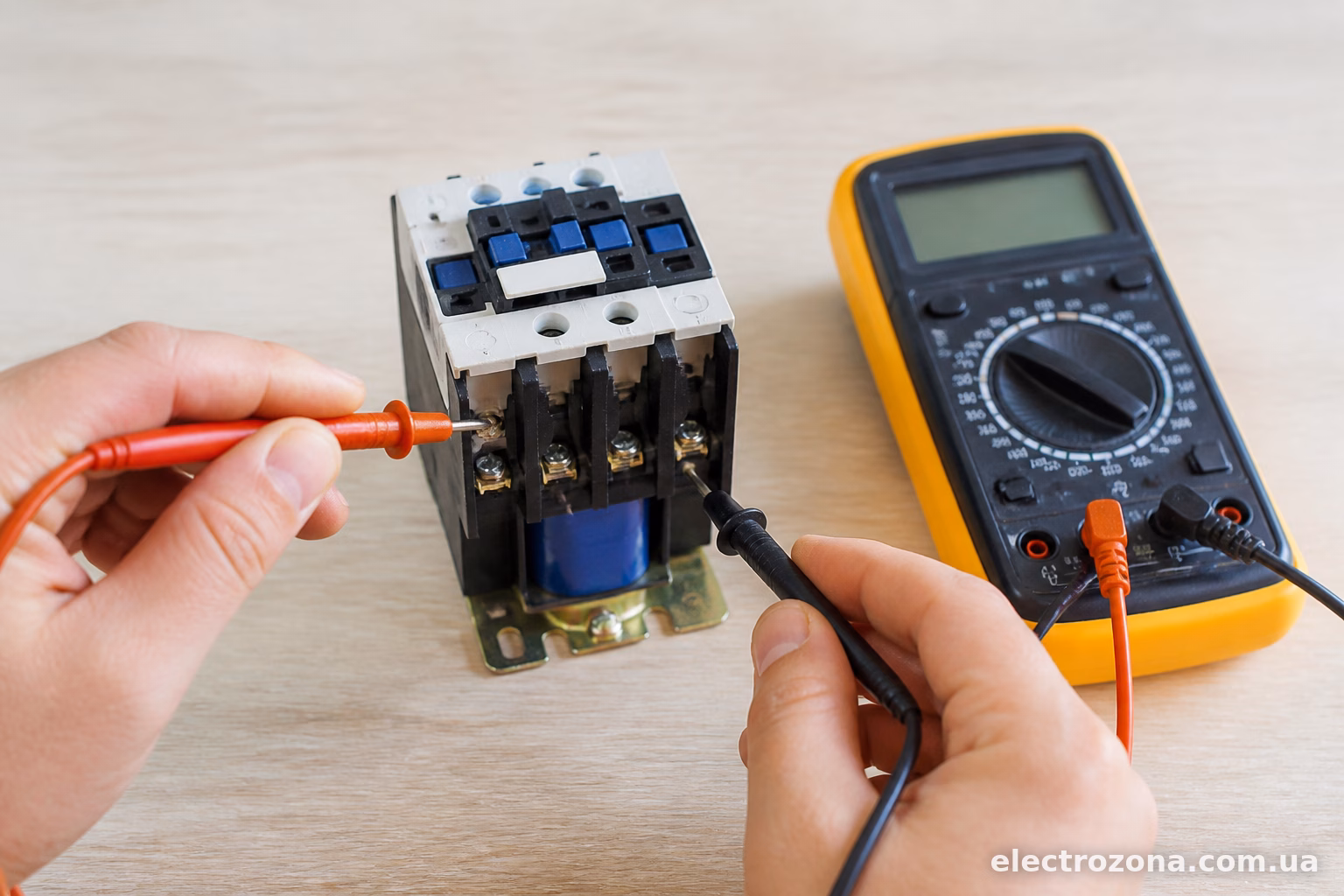

Перевірка на пробій на корпус
Крім опору самої обмотки, варто перевірити, чи немає пробою котушки на корпус контактора. Це окрема і не менш важлива перевірка, яку часто пропускають.
Виставляємо мультиметр у режим прозвонки (значок з діодом або звуковим сигналом) або в режим вимірювання опору з великим діапазоном. Один щуп ставимо на будь-яку клему котушки, другий — на металевий корпус контактора або на DIN-рейку, до якої він кріпиться.
Якщо прилад показує якийсь опір або пищить — є пробій ізоляції. Це небезпечно, бо корпус може опинитися під напругою. Такий контактор до ремонту чи заміни котушки експлуатувати не можна.
Перевірка під напругою (для досвідчених)
Іноді опір в нормі, а контактор все одно не втягує якір. Тоді має сенс перевірити котушку безпосередньо під робочою напругою — але тут вже потрібна обережність і розуміння, що ви робите.
Мультиметр переводимо в режим вимірювання змінної або постійної напруги (залежно від типу котушки). Подаємо живлення на контактор через штатну схему керування і заміряємо, чи доходить напруга до клем A1-A2.
Якщо напруга є, а якір не тягнеться — проблема не в котушці, а механічна: заклинило шток, забруднились напрямні, чи знос пружини повернення.
Якщо напруги немає взагалі — шукайте обрив у ланцюзі керування, несправну кнопку, реле або сам автомат в керуючому колі.

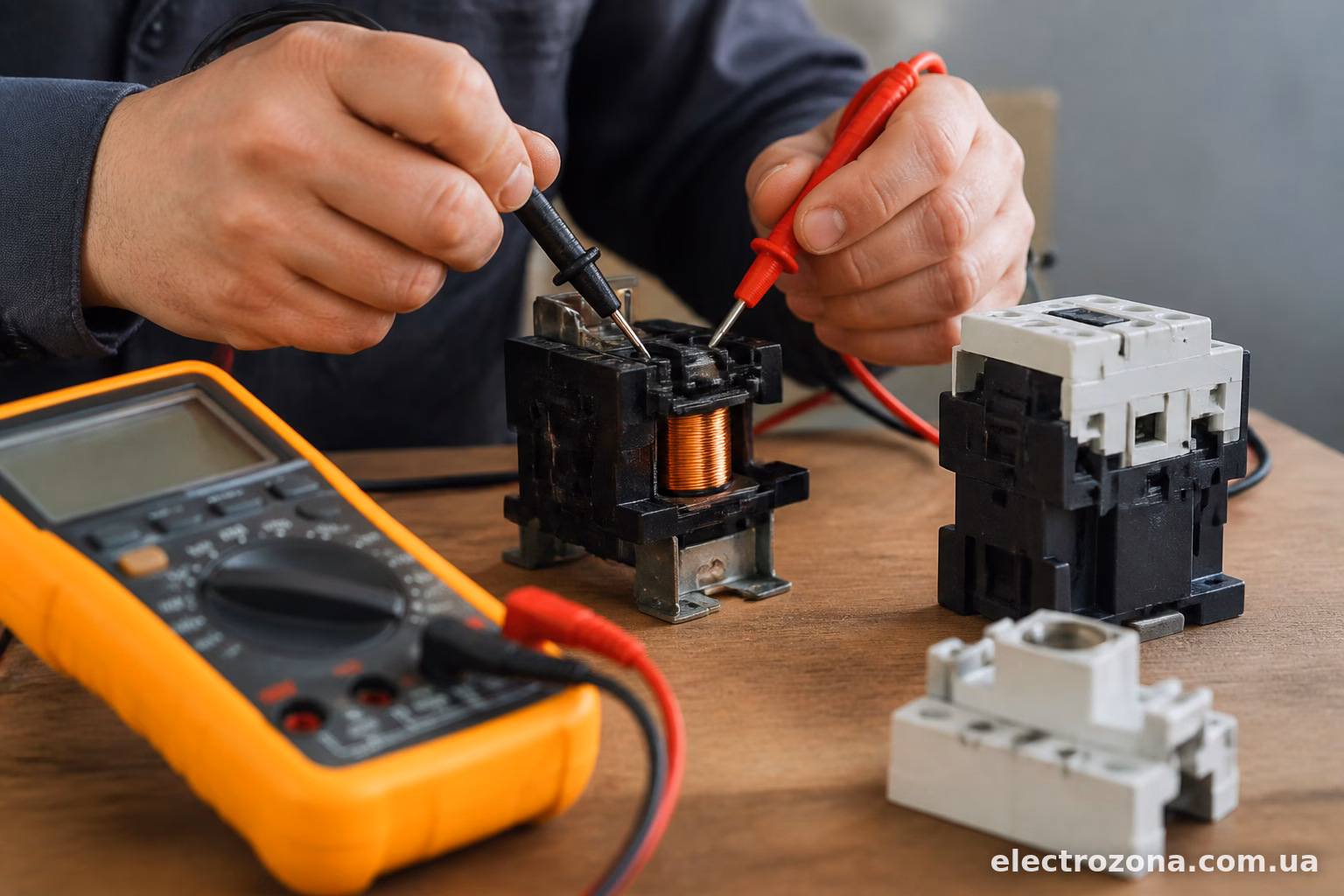

Типові помилки при перевірці
Люди часто плутають режим прозвонки з режимом вимірювання опору — і на низькоомних котушках (24В, 12В) прозвонка може не спрацювати через занизьку чутливість зумера, хоча котушка справна. Тому для точності краще завжди міряти саме опір, а не покладатись на звуковий сигнал.
Ще одна поширена помилка — перевірка котушки без відключення від схеми. Паралельні елементи (діоди, конденсатори, варистори для гасіння дуги) можуть спотворити показання, і ви отримаєте невірний результат.
Також варто пам’ятати, що деякі контактори мають вбудований економайзер — електронну плату, яка знижує споживання котушки після втягування. У таких моделей класичне вимірювання опору може дати незвичні цифри, бо частина схеми — не проста мідна обмотка, а електроніка. У даталисті таких контакторів зазвичай є окремі вказівки щодо перевірки.
Що робити, якщо котушка згоріла
Заміна котушки — не завжди виправданий варіант. У більшості побутових і промислових контакторів (наприклад, серії LC1 від Schneider чи AF від ABB) котушки продаються окремо і легко міняються — знімається кришка, витягується стара обмотка, ставиться нова того ж номіналу напруги.
Але для дешевих контакторів невідомого виробника іноді простіше й дешевше купити новий пристрій цілком, бо котушку окремо просто не знайти або вона коштує майже як весь контактор.
При заміні обов’язково звертайте увагу на номінал напруги котушки — 24В, 110В, 220В чи 380В. Переплутати легко, особливо якщо на старій котушці стерлось маркування. У такому випадку опір, виміряний мультиметром, теж підкаже приблизний клас напруги: чим вища напруга живлення котушки, тим більший опір обмотки при тій самій потужності споживання.
Перевірка котушки контактора мультиметром — проста процедура, яка займає мінімум часу, але економить масу нервів при діагностиці несправностей у щитку. Головне — знеструмити ділянку, від’єднати котушку від схеми і правильно інтерпретувати показання опору. Якщо є сумніви щодо норми для конкретної моделі, краще звіритись з даталистом виробника, бо цифри дійсно сильно різняться залежно від напруги і потужності контактора.
